Baumer HUBNER BERLIN HOG 11 Installation And Operating Instructions Manual

Combination, encoder with integrated centrifugal switch
Hide thumbs Also See for HUBNER BERLIN HOG 11:
Table of Contents

Advertisement

Quick Links

Download this manual

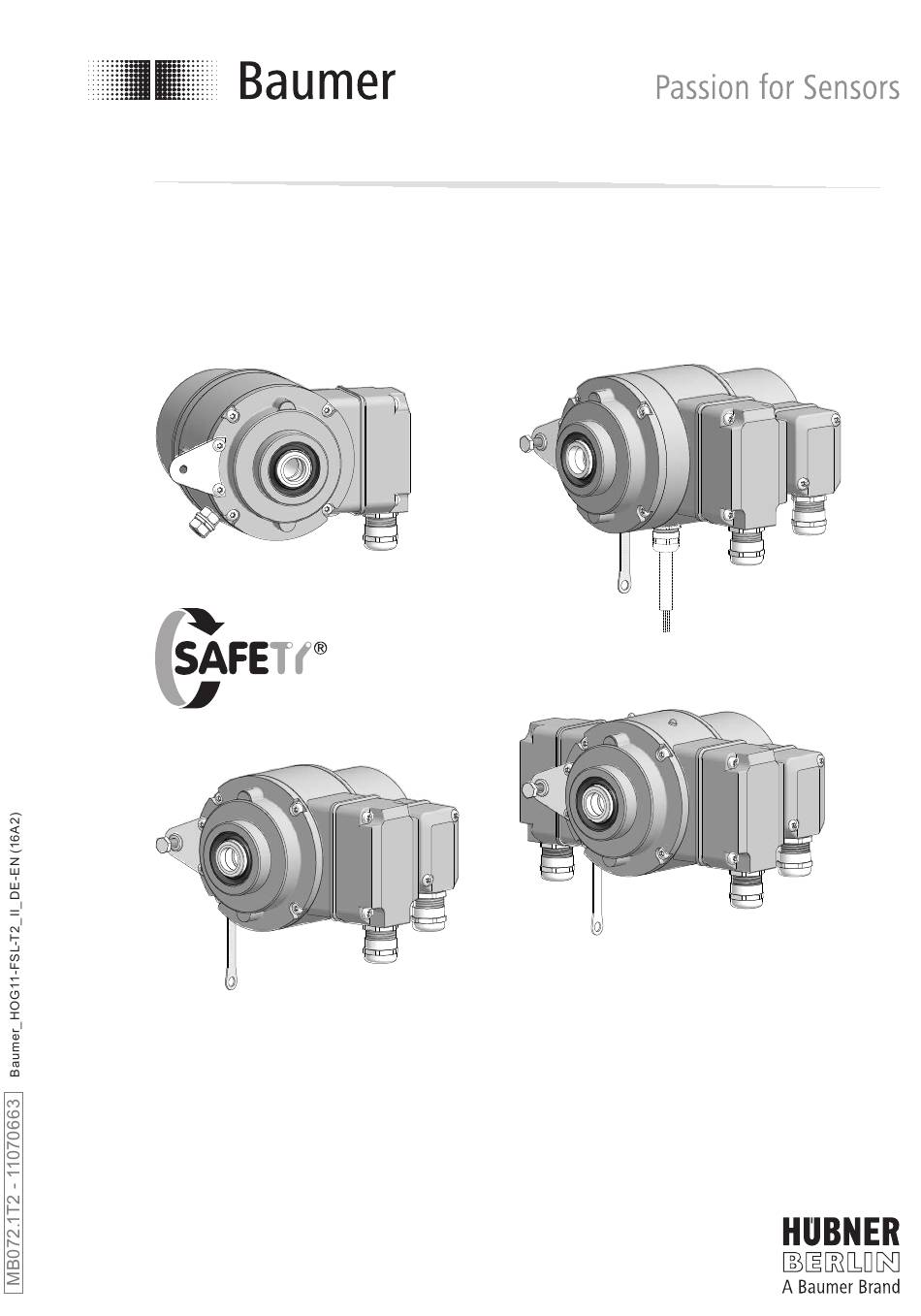

Montage- und Betriebsanleitung
Installation and operating instructions
Mit Erdungsbürsten
With earthing brushes
HOG 11 + FSL
Kombination
Drehgeber mit integriertem Fliehkraftschalter
Combination
Encoder with integrated centrifugal switch
Mit Heizung
With heating
HOG 11.2 M + FSL
(Option redundant)

Advertisement

Table of Contents
loading

Related Manuals for Baumer HUBNER BERLIN HOG 11

Summary of Contents for Baumer HUBNER BERLIN HOG 11

  • Page 1 Montage- und Betriebsanleitung Installation and operating instructions Mit Erdungsbürsten Mit Heizung With earthing brushes With heating HOG 11.2 M + FSL (Option redundant) HOG 11 + FSL Kombination Drehgeber mit integriertem Fliehkraftschalter Combination Encoder with integrated centrifugal switch...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ..............................Sicherheitshinweise ..............................Vorbereitung ..................................Lieferumfang Gerät ............................Lieferumfang Klemmenkästen ........................Zur Montage erforderlich (nicht im Lieferumfang enthalten) ............Zur Demontage erforderlich (nicht im Lieferumfang enthalten) ..........Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ............Montage ....................................Schritt 1 ...................................
  • Page 3 Table of contents Table of contents General notes ................................... Security indications ..............................Preparation ..................................Scope of delivery of the device ........................Scope of delivery terminal boxes ......................Required for mounting (not included in scope of delivery) ............Required for dismounting (not included in scope of delivery) ............

  • Page 4: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise Zeichenerklärung: Gefahr Warnung bei möglichen Gefahren  Hinweis zur Beachtung Hinweis zur Gewährleistung eines einwandfreien Betriebes des Produkts Information Empfehlung für die Produkthandhabung Die Kombination HOG 11 + FSL ist ein opto-elektronisches Prä zi sionsmessgerät, das mit Sorgfalt nur von technisch qualifiziertem Per sonal gehandhabt werden darf.

  • Page 5: General Notes

    General notes General notes Symbol guide: Danger Warnings of possible danger  General information for attention Informations to ensure correct product operation Information Recommendation for product handling The combination HOG 11 + FSL is an opto electro nic precision measurement device which must be handled with care by skilled personnel only.

  • Page 6: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile in der Kombination sind empfindlich gegen hohe Spannungen. •...

  • Page 7: Security Indications

    Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all operating voltages and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the combination are sensitive to high voltages.

  • Page 8: Vorbereitung

    Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Gerät Scope of delivery of the device 2) 3) Gehäuse Drehgeber HOG 11 Housing encoder HOG 11 Gehäuse Fliehkraftschalter FSL Housing centrifugal switch FSL Einseitig offene Hohlwelle oder Konuswelle Blind hollow shaft or cone shaft mit Schlüsselfläche SW 13 mm with spanner flat 13 mm a/f Spannelement...

  • Page 9: Lieferumfang Klemmenkästen

    Vorbereitung / Preparation Lieferumfang Klemmenkästen Scope of delivery terminal boxes Klemmenkastendeckel HOG 11 Terminal box cover HOG 11 Kombi-Torx-Schraube M4x32 mm Screw with torx and slotted drive M4x32 mm Kabelverschraubung M20x1,5 Cable gland M20x1.5 für Kabel ø5-13 mm for cable ø5-13 mm Anschlussplatine HOG 11, Connecting board HOG 11, siehe Abschnitt 6.1.1.3 und 6.1.4.

  • Page 10: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)

    Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) 20b 20c 3x 3x Drehmomentstütze, als Zubehör erhältlich, Torque arm, available as accessory, Bestellnummer (Länge L, Version): order number (length L, version): 11043628 (67-70 mm, Standard) 11043628...

  • Page 11: Zur Demontage Erforderlich (Nicht Im Lieferumfang Enthalten)

    Vorbereitung / Preparation Zur Demontage erforderlich Required for dismounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Montage-/Demontageset als Zubehör erhältlich, Mounting/dismounting kit available as accessory, Bestellnummer 11077087, bestehend aus: order number 11077087, including: Gewindestift M6x10, ISO 7436 (5,8 Vzk) Setscrew M6x10, ISO 7436 (5.8 Vzk) Zylinderschraube M8x45, ISO 4762 (A2) Cylinder screw M8x45, ISO 4762 (A2)

  • Page 12: Montage

    Montage / Mounting Montage Mounting Schritt 1 Step 1 10 mm 10 mm Schritt 2 Step 2 TX 20 Zul. Anzugsmoment Max. tightening torque = 2-3 Nm * Siehe Seite 5 oder 7 See page 5 or 7 MB072.1T2 - 11070663 ...

  • Page 13: Schritt 3 - Version Mit Einseitig Offener Hohlwelle

    Montage / Mounting Schritt 3 - Version mit einseitig offener Step 3 - Blind hollow shaft version Hohlwelle Zentrierbohrung Center hole DIN 332-D, M6x16 mm 53 mm (35 mm bei/at ød = 20 mm) ød 16 mm 52 mm (40-52 mm) 20 mm 34 mm (25-34 mm) 16 mm...

  • Page 14: Schritt 3 - Version Mit Konuswelle

    Montage / Mounting Schritt 3 - Version mit Konuswelle Step 3 - Cone shaft version Zentrierbohrung Center hole DIN 332-D, M6x16 mm 1:10 Motorwelle einfetten! Lubricate motor shaft! Die Antriebswelle sollte einen mög- The drive shaft should have as less lichst kleinen Rundlauffehler aufwei- runout as possible because this can sen, da dieser zu einem Winkelfehler...

  • Page 15: Schritt 4

    Montage / Mounting Schritt 4 Step 4 Zul. Anzugsmoment bei Version mit einseitig offener Hohlwelle: Max. tightening torque for blind hollow shaft version: = 6 Nm Zul. Anzugsmoment bei Version mit Konuswelle: Max. tightening torque for cone shaft version: 13 mm = 3-4 Nm 5 mm 10 mm...

  • Page 16: Schritt 5 - Drehmomentstütze

    Montage / Mounting Schritt 5 - Drehmomentstütze Step 5 - Torque arm Die Montage der Drehmomentstütze sollte The torque arm should be mounted spielfrei erfolgen. Ein Spiel von beispiels- free from clearance. A play of just weise ±0,03 mm entspricht einem Rund- ±0.03 mm, results in concentricity lauffehler der Kombination von 0,06 mm, error of the combination of 0.06 mm.

  • Page 17: Hinweis Zur Vermeidung Von Messfehlern

    Montage / Mounting Hinweis zur Vermeidung von Messfehlern How to prevent measurement errors Für einen einwandfreien Betrieb der To ensure that the combination operates cor- Kombination ist ein korrekter Anbau, ins- rectly, it is necessary to mount it accurately besondere auch der Drehmomentstütze, as described in section 4.1 to 4.6, which in- notwendig, wie beschrieben in Abschnitt cludes correct mounting of the torque arm.

  • Page 18: Schritt 6

    Montage / Mounting Schritt 6 Step 6 Zul. Anzugsmoment Max. tightening torque = 2-3 Nm TX 20 Ansicht View Ansicht D Schieberstellung View D Slider position * Siehe Seite 5 See page 5 MB072.1T2 - 11070663  Baumer_HOG11-FSL-T2_II_DE-EN (16A2)

  • Page 19: Anbauhinweis

    Montage / Mounting Anbauhinweis Mounting instruction Wir empfehlen, die Kombination so zu It is recommended to mount the montieren, dass der Kabelanschluss combination with cable connection keinem direkten Wassereintritt aus- facing downward and being not expo- gesetzt ist. sed to water. MB072.1T2 - 11070663 Baumer_HOG11-FSL-T2_II_DE-EN (16A2) ...

  • Page 20: Abmessungen

    Abmessungen / Dimensions Abmessungen Dimensions Einseitig offene Hohlwelle Blind hollow shaft (74555) (74555) Positive Drehrichtung Option EMS Positive rotating direction Um 90° versetzt gezeichnet Option EMS + M Drawing 90° rotated Option Option M 13 mm Zubehör Accessory ød 65.5 51.5 Einseitig offene Hohlwelle und Hei- Blind hollow shaft and internal heating...

  • Page 21: Einseitig Offene Hohlwelle Und Erdungsbürsten

    Abmessungen / Dimensions Einseitig offene Hohlwelle und Er- Blind hollow shaft and earthing dungsbürsten brushes (74575) (74575) Positive Drehrichtung Um 90° versetzt gezeichnet Positive rotating direction Drawing 90° rotated 13 mm Zubehör Accessory Konuswelle Cone shaft (74563) (74563) Positive Drehrichtung Um 90°...

  • Page 22: Konuswelle Und Heizung

    Abmessungen / Dimensions Konuswelle und Heizung Cone shaft and internal heating (74573) (74573) Positive Drehrichtung Um 90° versetzt gezeichnet Positive rotating direction Drawing 90° rotated 13 mm Zubehör Accessory 36.5 Stromanschluss, siehe Abschnitt 6.1.6. Power supply, see section 6.1.6. Konuswelle und Erdungsbürsten Cone shaft and earthing brushes (74577) (74577)

  • Page 23: Elektrischer Anschluss

    Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection Anschluss Drehgeber HOG 11 Connection encoder HOG 11 6.1.1 Kabelanschluss 6.1.1 Cable connection 6.1.1.1 Schritt 1 6.1.1.1 Step 1 TX 20 12c * 22 mm 6.1.1.2 Schritt 2 6.1.1.2 Step 2 TX 10 * Siehe Seite 6 See page 6...
  • Page 24 Elektrischer Anschluss / Electrical connection Anschluss Drehgeber HOG 11 Connection encoder HOG 11 6.1.1 Kabelanschluss 6.1.1 Cable connection 6.1.1.3 Schritt 3 und 4 6.1.1.3 Step 3 and 4 12c * ø5-13 mm Ansicht siehe Abschnitt 6.1.4. Kabelschirm Cable shield View see section 6.1.4.
  • Page 25 Elektrischer Anschluss / Electrical connection 6.1.1.4 Schritt 5 6.1.1.4 Step 5 Buchse D-SUB TX 10 zum Anschluss an Drehgebergehäuse siehe Abschnitt 6.1.1.5. Connector D-SUB (female) for connecting to encoder housing see section 6.1.1.5. 12c * 22 mm 6.1.1.5 Schritt 6 6.1.1.5 Step 6 Zul.

  • Page 26: Beschreibung Der Anschlüsse

    Elektrischer Anschluss / Electrical connection Anschluss Drehgeber HOG 11 Connection encoder HOG 11 6.1.2 Beschreibung der Anschlüsse 6.1.2 Terminal significance Betriebsspannung (für den Drehgeber) +UB; + Voltage supply (for the encoder) Masseanschluss (für die Signale) ; ; GND; 0V Ground (for the signals) Erdungsanschluss (Gehäuse) Earth ground (chassis) Ausgangssignal Kanal 1...

  • Page 27: Klemmenbelegung

    Elektrischer Anschluss / Electrical connection 6.1.4 Klemmenbelegung 6.1.4 Terminal assignment 6.1.4.1 Standard 6.1.4.1 Standard DN … I, DN … TTL, DN … R DN … I, DN … TTL, DN … R Ansicht X Max. 1,5 mm Max. AWG 16 Anschlussklemmen, siehe Abschnitt 6.1.1.3.

  • Page 28: Led-Anzeige / Fehlerausgang (Option Ems - Enhanced Monitoring System)

    Elektrischer Anschluss / Electrical connection Anschluss Drehgeber HOG 11 Connection encoder HOG 11 6.1.5 LED-Anzeige / Fehlerausgang 6.1.5 LED status / Error output (Option EMS - Enhanced Monitoring (Option EMS - Enhanced Monitoring System) System) Rotblinkend Signalfolge-, Nullimpuls- oder Flash light red Error of signal sequence, zero Impulszahlfehler (Fehlerausgang = pulse or pulses (Error output =...

  • Page 29: Sensorkabel Hek 8 (Zubehör)

    Sensorkabel HEK 8 (Zubehör) 6.1.7 Sensor cable HEK 8 (accessory) Es wird empfohlen, das Baumer Hübner Baumer Hübner sensor cable HEK 8 is Sensorkabel HEK 8 zu verwenden oder recommended. As a substitute a shielded ersatzweise ein geschirmtes, paarig ver- twisted pair cable should be used.

  • Page 30: Klemmenbelegung

    Elektrischer Anschluss / Electrical connection Anschluss Fliehkraftschalter FSL Connection centrifugal switch FSL 6.2.1 Kabelanschluss 6.2.1 Cable connection 6.2.1.2 Schritt 2 6.2.1.2 Step 2 TX 20 Um 180° wendbarer Klemmenkasten. Terminal box, turn Zul. Anzugsmoment by 180°. Max. tightening torque Ansicht = 2-3 Nm siehe Abschnitt...

  • Page 31: Demontage

    Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 TX 10 TX 20 22 mm * Siehe Seite 6 oder 7 See page 6 or 7 MB072.1T2 - 11070663 Baumer_HOG11-FSL-T2_II_DE-EN (16A2) ...
  • Page 32 Demontage / Dismounting Schritt 2 Step 2 TX 20 22 mm * Siehe Seite 6 oder 7 See page 6 or 7 MB072.1T2 - 11070663  Baumer_HOG11-FSL-T2_II_DE-EN (16A2)
  • Page 33 Demontage / Dismounting Schritt 3 Step 3 10 mm 1.6x8 mm Schritt 4 Step 4 TX 20 Schritt 5 Step 5 13 mm 5 mm * Siehe Seite 5 oder 7 See page 5 or 7 MB072.1T2 - 11070663 Baumer_HOG11-FSL-T2_II_DE-EN (16A2) ...
  • Page 34 Demontage / Dismounting Schritt 6 Step 6 0.8x4 mm Schritt 7 Step 7 13 mm 6 mm Schritt 8 Step 8 * Siehe Seite 8 See page 8 MB072.1T2 - 11070663  Baumer_HOG11-FSL-T2_II_DE-EN (16A2)

  • Page 35: Zubehör

    Zubehör / Accessories Zubehör Accessories • Drehmomentstütze Größe M6, • Torque arm size M6 Bestellnummer: order number: siehe Abschnitt 3.3 see section 3.3 • Montageset für Drehmoment- • Mounting kit for torque arm stütze Größe M6 und Erdungs- size M6 and earthing strap, band, Bestellnummer: 11077197 order number: 11077197 •...

  • Page 36: Technische Daten

    Montage / Mounting Technische Daten Technische Daten Technische Daten - elektrisch • Störfestigkeit: EN 61000-6-2:2005 • Störaussendung: EN 61000-6-3:2007/A1:2011 • Zulassung: Technische Daten - elektrisch (Drehgeber) • Betriebsspannung: 9...30 VDC * (HTL-P, TTL - Version R) 5 VDC ±5 % (TTL) •...

  • Page 37: Technische Daten - Mechanisch

    Technische Daten - mechanisch • Baugröße (Flansch): ø105 mm • Wellenart: ø16...20 mm (einseitig offene Hohlwelle) ø17 mm (Konuswelle 1:10) (Je nach Bestellung) • Zulässige Wellenbelastung: ≤450 N axial ≤600 N radial • Schutzart DIN EN 60529: IP67 • Drehzahl (n): ≤1,25 ·...

  • Page 38: Technical Data

    Technical data Technical data Technical data - electrical ratings • Interference immunity: EN 61000-6-2:2005 • Emitted interference: EN 61000-6-3:2007/A1:2011 • Approval: Technical data - electrical ratings (encoder) • Voltage supply: 9...30 VDC * (HTL-P, TTL - Version R) 5 VDC ±5 % (TTL) •...

  • Page 39: Technical Data - Mechanical Design

    Technical data - mechanical design • Size (flange): ø105 mm • Shaft type: ø12...20 mm (blind hollow shaft) ø17 mm (cone shaft 1:10) (As ordered) • Shaft loading: ≤450 N axial ≤600 N radial • Protection DIN EN 60529: IP67 • Speed (n): ≤1.25 · ns • Range of switching speed (ns): 850...4500 rpm (Δn = 2 rpm/s) (As ordered) •...
  • Page 40 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Version: 74555, 74563, 74573, 74575, 74577 MB072.1T2 - 11070663 Baumer_HOG11-FSL-T2_II_DE-EN (16A2 - 24.08.2016)
