Montage- und Betriebsanleitung
Mounting and operating instructions
Option Erdung
Option earthing
Option G

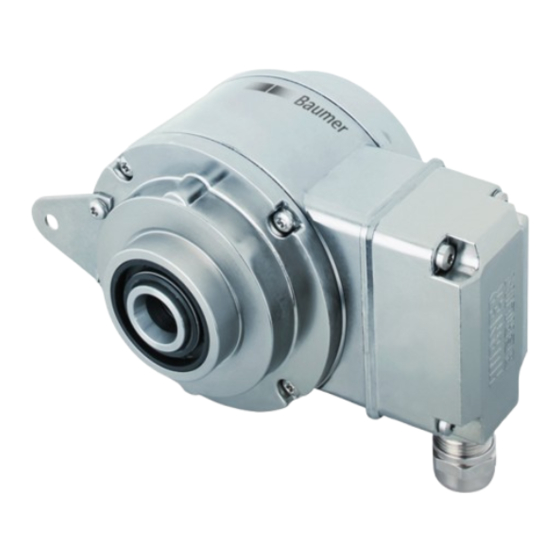

HOG 11 (HOG 11 G)
Inkrementaler Drehgeber (Zwillingsgeber)
mit radialem Klemmenkasten
Incremental encoder (Twin encoder)
with radial terminal box
Option Heizung
Option heating
Option G +
Option EMS: LED
Option EMS: LED
Option G +
Option M: redundant +
Option EMS: LED
Option M: redundant +
Option EMS: LED

Advertisement

Table of Contents
loading

Related Manuals for Baumer HUBNER HOG 11

Summary of Contents for Baumer HUBNER HOG 11

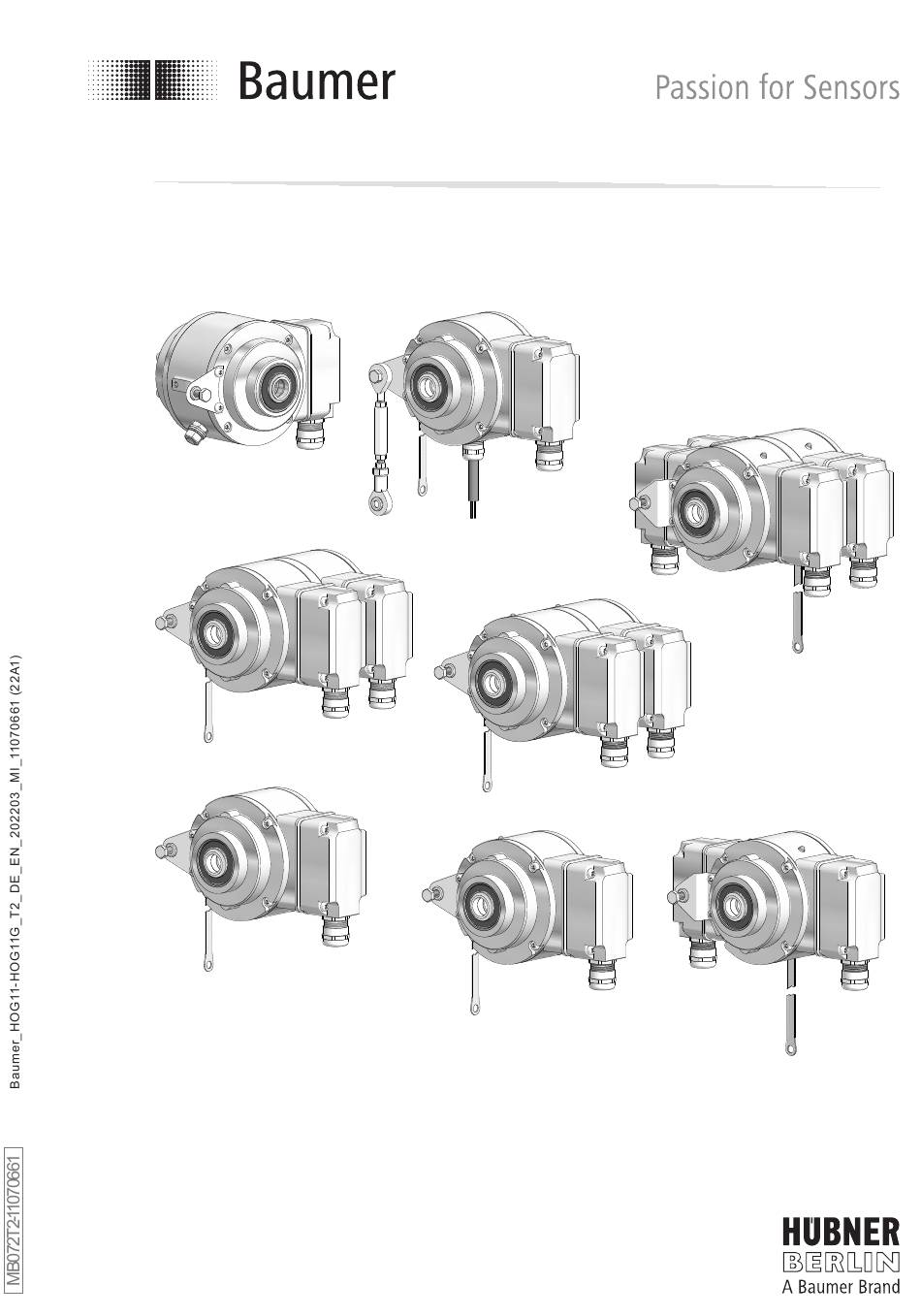

  • Page 1 Montage- und Betriebsanleitung Mounting and operating instructions Option G + Option M: redundant + Option EMS: LED Option Erdung Option earthing Option Heizung Option heating Option G Option G + Option EMS: LED Option M: redundant + Option EMS: LED Option EMS: LED HOG 11 (HOG 11 G) Inkrementaler Drehgeber (Zwillingsgeber)

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ..............................Betrieb in explosionsgefährdeten Bereichen (nur bei Option ATEX) ........Sicherheitshinweise ..............................Vorbereitung .................................. Lieferumfang Gerät ............................Lieferumfang Klemmenkasten ......................... Zur Montage erforderlich (nicht im Lieferumfang enthalten) ........... Zur Demontage erforderlich (nicht im Lieferumfang enthalten) .......... Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ..........
  • Page 3 Table of contents Table of contents General notes ................................Operation in potentially explosive environments (only with option ATEX) ......Security indications ..............................Preparation ..................................Scope of delivery of the device ....................... Scope of delivery terminal box ........................ Required for mounting (not included in scope of delivery) ............

  • Page 4: Allgemeine Hinweise

    Das Gerät darf nur wie in dieser Anleitung beschrieben geöffnet werden. Reparaturen oder Wartungsarbeiten, die ein vollständiges Öffnen des Gerätes erfordern, sind vom Hersteller durchzuführen. Am Gerät dürfen keine Veränderungen vorgenommen werden. 1.11 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege- benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben. 1.12 Entsorgung (Umweltschutz): Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden. Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor- gen. Weitere Informationen siehe www.baumer.com. Achtung! Beschädigung des auf dem Gerät befindlichen Siegels führt zu Gewährleistungsver- lust. MB072T2 - 11070661 Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1)
  • Page 5 Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com.

  • Page 6: Betrieb In Explosionsgefährdeten Bereichen (Nur Bei Option Atex)

    Betrieb in explosionsgefährdeten Bereichen Betrieb in explosionsgefährdeten Bereichen (nur bei Option ATEX) Das Gerät entspricht der Richtlinie 2014/34/EU für explosionsgefährdete Bereiche. Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3 D (Ex-Atmo- sphäre Staub) zulässig. Ausnahme: Versionen mit Erdung oder mit Heizung dürfen nicht in explosionsgefährdeten Bereichen eingesetzt werden. Gerätekategorie 3 G: - Ex-Kennzeichnung: II 3 G Ex ec IIC T4 Gc - Normenkonformität:...
  • Page 7 Operation in potentially explosive environments Operation in potentially explosive environments (only with option ATEX) The device complies with the directive 2014/34/EU for potentionally explosive atmospheres. It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and 3 D (explosive dust atmosphere).

  • Page 8: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile im Gerät sind empfindlich gegen hohe Spannungen. • Steckkontakte und elektronische Komponenten nicht berühren. • Ausgangsklemmen vor Fremdspannungen schützen. • Maximale Betriebsspannung nicht überschreiten. Zerstörungsgefahr durch mechanische Überlastung Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen. • Die Beweglichkeit des Gerätes niemals einschränken. Unbedingt die Montagehinweise beachten. • Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten. Zerstörungsgefahr durch mechanischen Schock Starke Erschütterungen, z.
  • Page 9 Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the device are sensitive to high voltages. •...

  • Page 10: Vorbereitung

    Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Gerät Scope of delivery of the device 1) 2) 1) 2) 2) 3) 1) 2) 3) Option Gehäuse Housing Einseitig offene Hohlwelle oder Konuswelle Blind hollow shaft or cone shaft with spanner mit Schlüsselfläche SW 17 mm flat 17 mm a/f Spannelement Clamping element (nur bei einseitig offener Hohlwelle) (only for blind hollow shaft) Stützblech für Drehmomentstütze Support plate for torque arm...

  • Page 11: Lieferumfang Klemmenkasten

    Vorbereitung / Preparation Lieferumfang Klemmenkasten Scope of delivery terminal box 1) 2) Klemmenkastendeckel Terminal box cover Torx-/Schlitzschraube M4x32 mm Torx/slotted screw M4x32 mm Kabelverschraubung M20x1,5 mm Cable gland M20x1.5 mm für Kabel ø5...13 mm for cable ø5...13 mm Anschlussplatine, Connecting board, siehe Abschnitt 5.12 und 7.3.

  • Page 12: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)

    Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) 18b 18c 3x 3x Drehmomentstütze, als Zubehör erhältlich: Torque arm, available as accessory: Bestellnummer Länge L, Version Order number Length L, version 11043628 67...70 mm, Standard 11043628 67...70 mm, standard 11004078...

  • Page 13: Zur Demontage Erforderlich (Nicht Im Lieferumfang Enthalten)

    Vorbereitung / Preparation Zur Demontage erforderlich Required for dismounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Montage-/Demontageset als Zubehör erhält- Mounting/dismounting kit available as acces- lich: Bestellnr. 11077087, bestehend aus ... sory: Order number 11077087, including ... Gewindestift M6x10 mm, ISO 7436 Setscrew M6x10 mm, ISO 7436 Zylinderschraube M8x45 mm, ISO 4762...

  • Page 14: Montage

    Montage / Mounting Montage Mounting In den Bildern am Beispiel des HOG 11 Pictures showing type standard HOG 11 Standard. Gleiche Montageschritte bei as example. Same mounting steps for all allen anderen Versionen. versions. Schritt 1 Step 1 10 mm 10 mm Schritt 2 Step 2 3 mm...

  • Page 15: Schritt 3 - Einseitig Offene Hohlwelle

    Montage / Mounting Schritt 3 - Einseitig offene Hohlwelle Step 3 - Blind hollow shaft Zentrierbohrung Center hole DIN 332-D, M6x16 mm 53 mm (35 mm bei/at ød = 19, 20 mm) ød ød1 12 mm ≥ ø15 mm 52 mm (40-52 mm) 15 mm ≥ ø19 mm 52 mm (40-52 mm) 16 mm ≥ ø20 mm 52 mm (40-52 mm) 19 mm ≥ ø24 mm 34 mm (25-34 mm)

  • Page 16: Schritt 3 - Konuswelle

    Montage / Mounting Schritt 3 - Konuswelle Step 3 - Cone shaft Zentrierbohrung Center hole DIN 332-D, M6x16 mm 1:10 Antriebswelle einfetten. Lubricate drive shaft. Die Antriebswelle sollte einen The drive shaft should have as less möglichst kleinen Rundlauffehler runout as possible because this can aufweisen, da dieser zu einem otherwise result in an angle error, see Winkelfehler führen kann, siehe...

  • Page 17: Schritt 4

    Montage / Mounting Schritt 4 Step 4 Anzugsmoment einseitig offene Hohlwelle: Tightening torque blind hollow shaft: = 6 Nm Anzugsmoment Konuswelle: Tightening torque cone shaft: = 3...4 Nm 17 mm 5 mm 10 mm 1.6x8 mm * Siehe Seite 9 See page 9 MB072T2 - 11070661 Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1)

  • Page 18: Schritt 5 - Drehmomentstütze

    Montage / Mounting Schritt 5 - Drehmomentstütze Step 5 - Torque arm Die Montage der Drehmomentstütze The torque arm should be mounted sollte spielfrei erfolgen. Ein Spiel von free from clearance. A play of just beispielsweise ±0,03 mm entspricht ±0.03 mm, results in a runout of the einem Rundlauffehler des Gerätes von device of 0.06 mm.

  • Page 19: Hinweis Zur Vermeidung Von Messfehlern

    Montage / Mounting Hinweis zur Vermeidung von Messfeh- How to prevent measurement errors lern Für einen einwandfreien Betrieb des To ensure that the device operates cor- Gerätes ist eine korrekte Montage, ins- rectly, it is necessary to mount it accu- besondere auch der Drehmomentstütze, rately as described in section 5.1 to 5.6, notwendig, wie beschrieben in Abschnitt which includes correct mounting of the...

  • Page 20: Schritt 6

    Montage / Mounting Schritt 6 Step 6 3 mm Anzugsmoment: Tightening torque: = 2...3 Nm * Siehe Seite 7 See page 7 Montagehinweis Mounting instruction Wir empfehlen, das Gerät so zu It is recommended to mount the device montieren, dass der Kabelanschluss with cable connection facing down- keinem direkten Wassereintritt ward and being not exposed to water.

  • Page 21: Schritt 7

    Montage / Mounting 5.10 Schritt 7 5.10 Step 7 TX 20 11c * 22 mm 5.11 Schritt 8 und 9 - Klemmenkasten 5.11 Step 8 and 9 - Terminal box TX 10 11c * ø5...13 mm * Siehe Seite 8 oder 9 See page 8 or 9 Zur Gewährleistung der angegebenen To ensure the specified protection of...

  • Page 22: Schritt 10 - Klemmenkasten

    Montage / Mounting 5.12 Schritt 10 - Klemmenkasten 5.12 Step 10 - Terminal box Ansicht X siehe Abschnitt 7.3. Kabelschirm View X Cable shield see section 7.3. 5.13 Schritt 11 - Klemmenkasten 5.13 Step 11 - Terminal box D-SUB Buchse zum Anschluss an TX 10 Gerätegehäuse...

  • Page 23: Schritt 12 - Klemmenkasten

    Montage / Mounting 5.14 Schritt 12 - Klemmenkasten 5.14 Step 12 - Terminal box Anzugsmoment: Tightening torque: = 2...3 Nm TX 20 Anzugsmoment: Tightening torque: = 2...3 Nm TX 20 Großer, um 180° wendbarer Klemmenkasten. Big terminal box, turn by 180°. * Siehe Seite 8 See page 8 Vor der Montage des Klemmenkasten- Check that the seal of the terminal box...

  • Page 24: Abmessungen

    Abmessungen / Dimensions Abmessungen Dimensions Einseitig offene Hohlwelle Blind hollow shaft 6.1.1 Standard 6.1.1 Standard (74551, 74552) (74551, 74552) Positive Drehrichtung Positive rotating direction Um 90° versetzt gezeichnet Drawing 90° rotated Option M: redundant Zubehör Accessory ød 65.5 6.1.2 Option Heizung 6.1.2 Option heating (74550) (74550) Positive Drehrichtung...
  • Page 25 Abmessungen / Dimensions 6.1.3 Option Erdung 6.1.3 Option earthing (74568) (74568) Positive Drehrichtung Positive rotating direction Um 90° versetzt gezeichnet Drawing 90° rotated Zubehör Accessory 6.1.4 Option G: Zwillingsgeber HOG 11 G 6.1.4 Option G: Twin encoder HOG 11 G (74567) (74567) Positive Drehrichtung Positive rotating direction 105.5 Um 90° versetzt gezeichnet Drawing 90°...

  • Page 26: Konuswelle

    Abmessungen / Dimensions 6.1.5 Option G: Zwillingsgeber HOG 11 G 6.1.5 Option G: Twin encoder HOG 11 G and und Option Erdung option earthing (74570) (74570) Positive Drehrichtung Positive rotating direction Um 90° versetzt gezeichnet Drawing 90° rotated Zubehör Accessory Konuswelle Cone shaft 6.2.1 Standard 6.2.1 Standard...
  • Page 27 Abmessungen / Dimensions 6.2.2 Option Heizung 6.2.2 Option heating (74574) (74574) Positive Drehrichtung Positive rotating direction Um 90° versetzt gezeichnet Drawing 90° rotated Stromanschluss, siehe Abschnitt 7.4. Zubehör Power supply, Accessory see section 7.4. 6.2.3 Option Erdung 6.2.3 Option earthing (74576) (74576) Positive Drehrichtung Positive rotating direction Um 90° versetzt gezeichnet Drawing 90°...

  • Page 28: Elektrischer Anschluss

    Abmessungen - Elektrischer Anschluss / Dimensions - Electrical connection 6.2.4 Option G: Zwillingsgeber HOG 11 G 6.2.4 Option G: Twin encoder HOG 11 G (74567) (74567) Positive Drehrichtung/Positive rotating direction 105.5 Um 90° versetzt gezeichnet Drawing 90° rotated Option M: redundant Zubehör Accessory Alle Abmessungen in Millimeter (wenn nicht anders angegeben) Option EMS All dimensions in millimeters (unless otherwise stated) Option M + EMS...

  • Page 29: Ausgangssignale

    Elektrischer Anschluss / Electrical connection Ausgangssignale Output signals Signalfolge bei positiver Drehrichtung, siehe Abschnitt 6. Sequence for positive rotating direction, see section 6. 90° Klemmenbelegung Terminal assignment 7.3.1 Standard 7.3.1 Standard Ansicht X Max. 1,5 mm Anschlussklemmen, Max. AWG 16 siehe Abschnitt 5.12.

  • Page 30: Option Ems (Enhanced Monitoring System): Status Led / Fehlerausgang

    Elektrischer Anschluss / Electrical connection Option EMS (Enhanced Monitoring Option EMS (Enhanced Monitoring System): Status LED / Fehlerausgang System): Status LED / Error output Rotblinkend Flash light red Signalfolge-, Nullimpuls- oder Impulszahl- Error of signal sequence, zero pulse or fehler pulses (Fehlerausgang = HIGH-LOW-Wechsel) (Error output = HIGH-LOW change)

  • Page 31: Option Heizung: Stromanschluss Für Heizung

    Kabellänge / Cable length ~1 m Sensorkabel HEK 8 (Zubehör) Sensor cable HEK 8 (accessory) Es wird empfohlen, das Baumer Hübner Baumer Hübner sensor cable HEK 8 is Sensorkabel HEK 8 zu verwenden oder recommended. As a substitute a shielded ersatzweise ein geschirmtes, paarig ver- twisted pair cable should be used.

  • Page 32: Betrieb Und Wartung

    Betrieb und Wartung / Operation and maintenance Betrieb und Wartung Operation and maintenance Option Erdung: Austausch der Kohle- Option earting: Replace of the carbon bürste brush Bei Erreichen der minimalen Kohlebür- When the minimum carbon brush length stenlänge (L) von 5,3 mm sollten die (L) of 5.3 mm is reached, the carbon Kohlebürsten ausgewechselt werden, brushes should be replaced in order to...

  • Page 33: Demontage

    Demontage / Dismounting Demontage Dismounting In den Bildern am Beispiel des HOG 11 Pictures showing type standard HOG 11 Standard. Gleiche Demontageschritte bei as example. Same dismounting steps for allen anderen Versionen. all versions. Schritt 1 und 2 Step 1 and 2 Elektrische Verbindung trennen.
  • Page 34 Demontage / Dismounting Schritt 3 Step 3 1.6x8 mm 10 mm Schritt 4 Step 4 3 mm Schritt 5 Step 5 17 mm 5 mm * Siehe Seite 7 oder 9 See page 7 or 9 MB072T2 - 11070661 Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1)
  • Page 35 Demontage / Dismounting Schritt 6 Step 6 0.8x4 mm Schritt 7 Step 7 17 mm 6 mm Schritt 8 Step 8 * Siehe Seite 10 See page 10 MB072T2 - 11070661 Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1)

  • Page 36: Technische Daten

    Montage / Mounting Technische Daten Technische Daten 10.1 Technische Daten - elektrisch • Betriebsspannung: 9...30 VDC (HTL-P, TTL - Version R) 5 VDC ±5 % (TTL) • Betriebsstrom ohne Last: ≤100 mA • Impulse pro Umdrehung: 300...5000 (je nach Bestellung) • Phasenverschiebung: 90° ±20° • Tastverhältnis: 40...60 % • Referenzsignal: Nullimpuls, Breite 90° • Abtastprinzip: Optisch •...
  • Page 37 Technical data Technical data 10.1 Technical data - electrical ratings • Voltage supply: 9...30 VDC (HTL-P, TTL - version R) 5 VDC ±5 % (TTL) • Consumption w/o load: ≤100 mA • Pulses per revolution: 300...5000 (as ordered) • Phase shift: 90° ±20° •...

  • Page 38: Zubehör

    Zubehör / Accessories Zubehör Accessories • Drehmomentstütze Größe M6: • Torque arm size M6: Bestellnummer siehe Order number see Abschnitt 4.3 section 4.3 • Montageset für Drehmoment- • Mounting kit for torque arm stütze Größe M6 und Erdungs- size M6 and earthing strap: band: Bestellnummer 11077197 Order number 11077197 •...
  • Page 39 MB072T2 - 11070661 Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1)
  • Page 40 Baumer Hübner GmbH Originalsprache der Anleitung ist Deutsch. P.O. Box 12 69 43 · 10609 Berlin, Germany Technische Änderungen vorbehalten. Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 Original language of this instruction is German. info@baumerhuebner.com · www.baumer.com/motion Technical modifications reserved.
