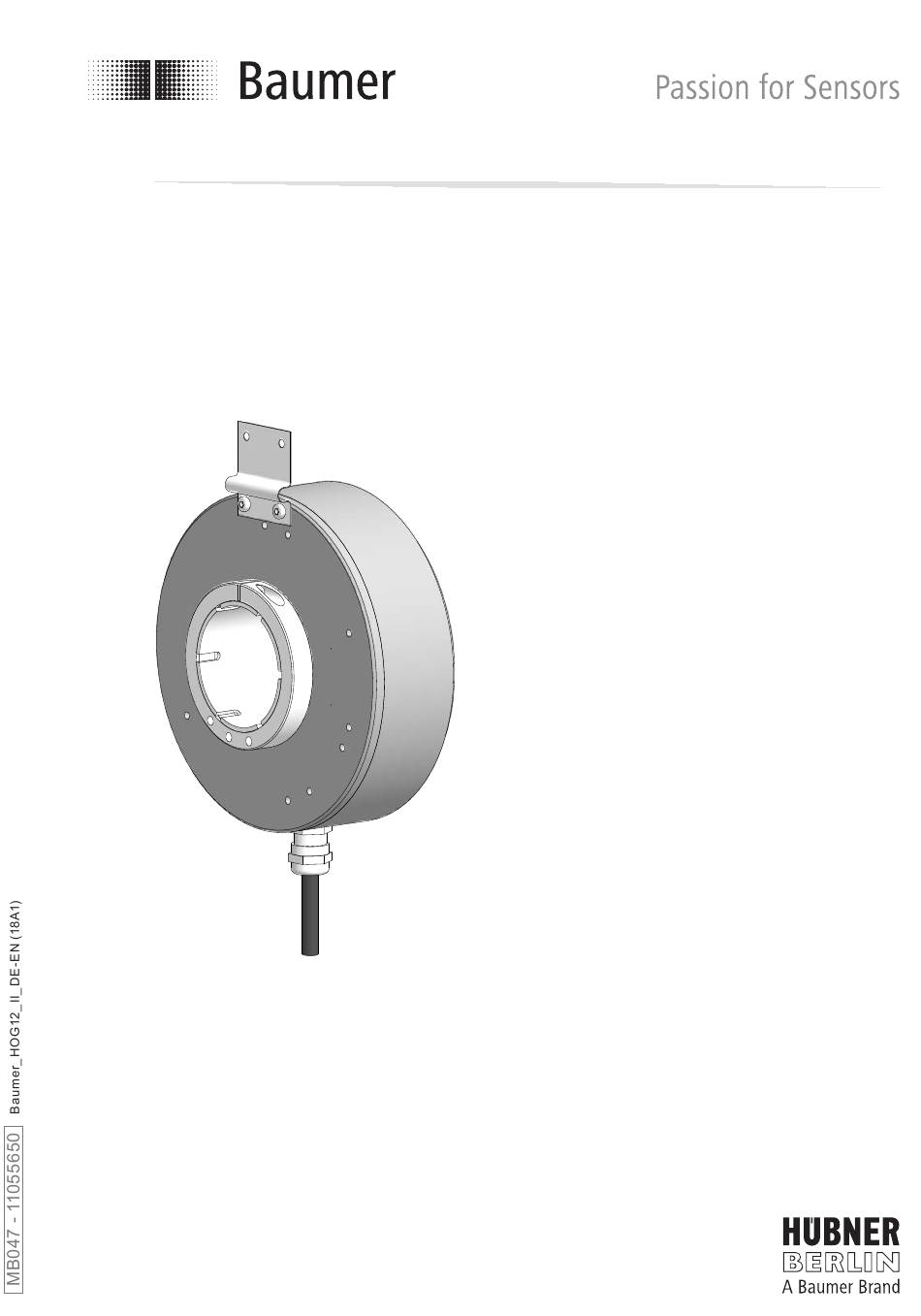

- Page 1 Montage- und Betriebsanleitung Mounting and operating instructions HOG 12 Inkrementaler Drehgeber Incremental encoder...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ..............................Sicherheitshinweise ..............................Vorbereitung .................................. Lieferumfang ..............................Zur Montage erforderlich (nicht im Lieferumfang enthalten) ........... Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ........... Montage ..................................... Schritt 1 ................................Schritt 2 ................................Schritt 3 ................................Schritt 4 ................................Montagehinweis .............................. - Page 3 Table of contents Table of contents General notes ................................Security indications ..............................Preparation ..................................Scope of delivery ............................Required for mounting (not included in scope of delivery) ............Required tools (not included in scope of delivery) ................ Mounting ................................... Step 1 ...................................
-
Page 4: Allgemeine Hinweise
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden. Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor- gen. Weitere Informationen siehe www.baumer.com. Achtung! Beschädigung des auf dem Gerät befindlichen Siegels... -
Page 5: General Notes
Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com. -
Page 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile im Gerät sind empfindlich gegen hohe Spannungen. • Steckkontakte und elektronische Komponenten nicht berühren. •... -
Page 7: Security Indications
Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the device are sensitive to high voltages. -
Page 8: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery Gehäuse Housing Durchgehende Hohlwelle Through hollow shaft Klemmring Clamping ring Torxschraube M3x12 mm Torx screw M3x12 mm Drehmomentblech Torque sheet Anschlusskabel, siehe Abschnitt 6.3, Connecting cable, see section 6.3, Länge ~1 m. length ~1 m. Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) -
Page 9: Erforderliches Werkzeug (Nicht Im Lieferumfang Enthalten)
Vorbereitung - Montage / Preparation - Mounting Erforderliches Werkzeug Required tools (nicht im Lieferumfang enthalten) (not included in scope of delivery) 2,5 mm 2.5 mm TX 10 TX 10 Werkzeugset als Zubehör erhältlich, Tool kit available as accessory, Bestellnummer: 11068265 order number: 11068265 Montage Mounting Schritt 1 Step 1... -
Page 10: Schritt 2
Montage / Mounting Schritt 2 Step 2 Zul. Anzugsmoment Max. tightening torque = 2...3 Nm 2.5 mm * Siehe Seite 5 See page 5 Antriebswelle einfetten. Lubricate drive shaft. Die Antriebswelle sollte einen The drive shaft should have as less möglichst kleinen Rundlauffehler runout as possible because this can aufweisen, da dieser zu einem... -
Page 11: Schritt 3
Montage / Mounting Schritt 3 Step 3 Zul. Anzugsmoment Max. tightening torque = 2...3 Nm TX 10 * Siehe Seite 5 See page 5 Schritt 4 Step 4 Anschlusskabel siehe Abschnitt 6.3. Connecting cable see section 6.3. MB047 - 11055650 Baumer_HOG12_II_DE-EN (18A1) -
Page 12: Montagehinweis
Montage - Abmessung / Mounting - Dimension Montagehinweis Mounting instruction Wir empfehlen, das Gerät so zu It is recommended to mount the device montieren, dass der Kabelanschluss with cable connection facing down- keinem direkten Wassereintritt ward and being not exposed to water. ausgesetzt ist. Abmessung Dimension (74080) -
Page 13: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection Beschreibung der Anschlüsse Terminal significance Betriebsspannung +UB; + Voltage supply Masseanschluss ; ; GND; 0V Ground Erdungsanschluss (Gehäuse) Earth ground (housing) Ausgangssignal Kanal 1 K1; A; A+ Output signal channel 1 Ausgangssignal Kanal 1 invertiert K1;... -
Page 14: Anschlusskabelbelegung
Elektrischer Anschluss / Electrical connection Anschlusskabelbelegung Connecting cable assignment Rot/Red = +UB Blau/Blue = Weiß/White = K1 Braun/Brown = K1 Grün/Green = K2 Gelb/Yellow = K2 Grau/Grey = K0 Rosa/Pink = K0 Betriebsspannung nicht auf Ausgänge Do not connect voltage supply to legen! Zerstörungsgefahr! outputs! Danger of damage! Spannungsabfälle in langen Leitungen Please, beware of possible voltage drop... -
Page 15: Demontage
Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 2.5 mm TX 10 Schritt 2 Step 2 * Siehe Seite 5 See page 5 MB047 - 11055650 Baumer_HOG12_II_DE-EN (18A1) -
Page 16: Technische Daten
Technische Daten Technische Daten Technische Daten - elektrisch • Betriebsspannung: 9...26 VDC (HTL, TTL - Version R) 5 VDC ±5 % (TTL) • Betriebsstrom ohne Last: ≤100 mA • Impulse pro Umdrehung: 600...1200 (je nach Bestellung) • Phasenverschiebung: 90° ±20° •... -
Page 17: Technical Data
Technical data Technical data Technical data - electrical ratings • Voltage supply: 9...26 VDC (HTL, TTL - version R) 5 VDC ±5 % (TTL) • Consumption w/o load: ≤100 mA • Pulses per revolution: 600...1200 (as ordered) • Phase shift: 90° ±20° • Duty cycle: 40...60 % •... -
Page 18: Zubehör
Zubehör / Accessories Zubehör Accessories • Digital-Konverter: • Digital converters: HEAG 151 - HEAG 154 HEAG 151 - HEAG 154 • LWL-Übertrager: • Fiber optic links: HEAG 171 - HEAG 176 HEAG 171 - HEAG 176 • Digitaler Drehzahlschalter: • Digital speed switch: DS 93 DS 93 •... - Page 19 MB047 - 11055650 Baumer_HOG12_II_DE-EN (18A1)
- Page 20 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Version: 74080 MB047 - 11055650 Baumer_HOG12_II_DE-EN (18A1-01.10.2016)
