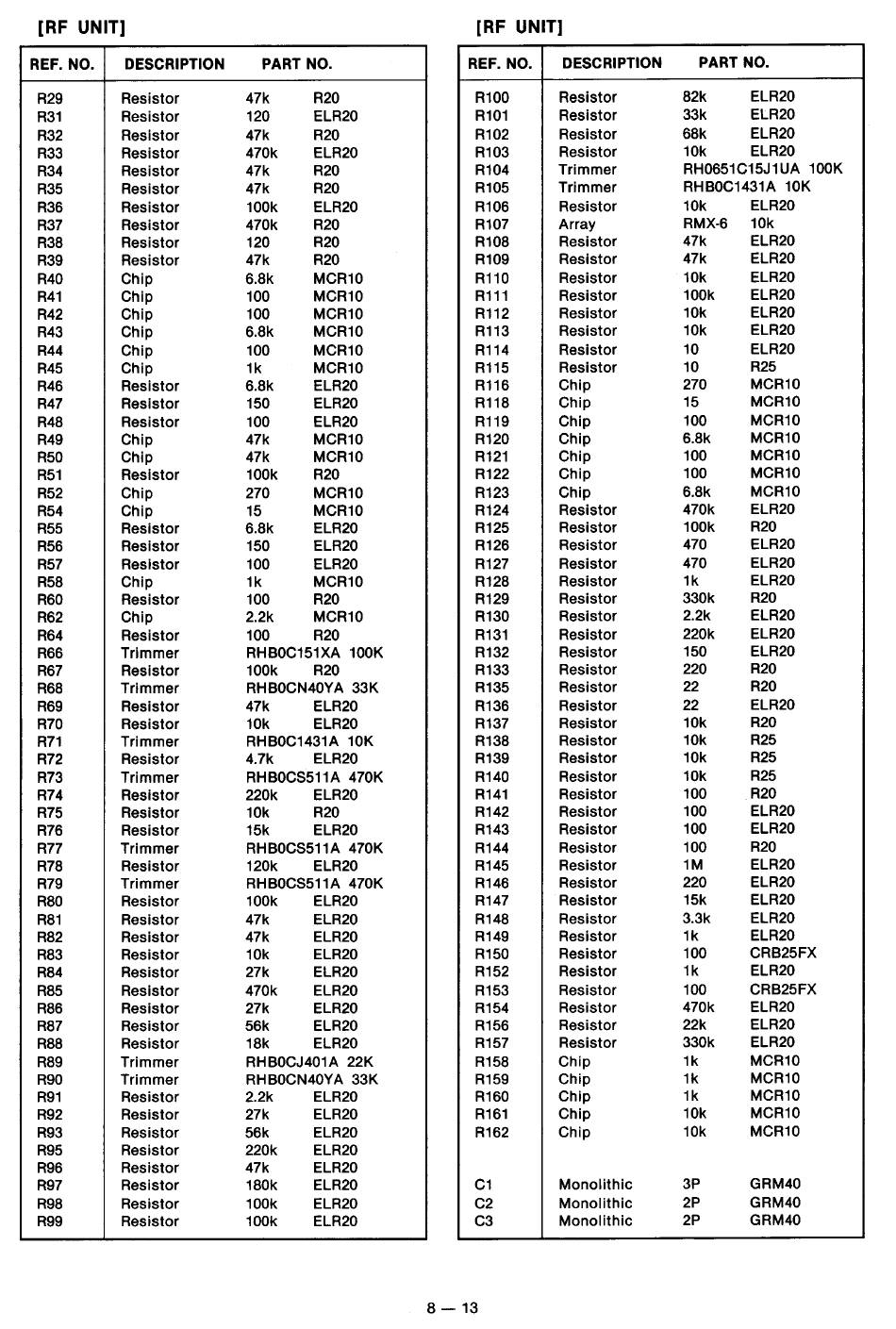

[RF UNIT]
[RF UNIT]
REF. NO.
DESCRIPTION
PART NO.
REF. NO.
DESCRIPTION
PART NO.
R29
Resistor
47k
R20
R100
Resistor
82k
ELR20
R31
Resistor
120
ELR20
R101
Resistor
33k
ELR20
R32
Resistor
47k
R20
R102
Resistor
68k
ELR20
R33
Resistor
470k
ELR20
R103
Resistor
10k
ELR20
R34
Resistor
47k
R20
R104
Trimmer
RH0651C15J1UA 100K
R35
Resistor
47k
R20
R105
Trimmer
RHBOC1431A 10K
R36
Resistor
100k
ELR20
R106
Resistor
10k
ELR20
R37
Resistor
470k
R20
R107
Array
RMX-6
10k
R38
Resistor
120
R20
R108
Resistor
47k
ELR20
R39
Resistor
47k
R20
R109
Resistor
47k
ELR20
R40
Chip
6.8k
MCR10
R110
Resistor
10k
ELR20
R41
Chip
100
MCR10
R111
Resistor
100k
ELR20
R42
Chip
100
MCR10
R112
Resistor
10k
ELR20
R43
Chip
6.8k
MCR10
R113
Resistor
10k
ELR20
R44
Chip
100
MCR10
R114
Resistor
10
ELR20
R45
Chip
1k
MCR10
R115
Resistor
10
R25
R46
Resistor
6.8k
ELR20
R116
Chip
270
MCR10
R47
Resistor
150
ELR20
R118
Chip
15
MCR10
R48
Resistor
100
ELR20
R119
Chip
100
MCR10
R49
Chip
47k
MCR10
R120
Chip
6.8k
MCR10
R50
Chip
47k
MCR10
R121
Chip
100
MCR10
R51
Resistor
100k
R20
R122
Chip
100
MCR10
R52
Chip
270
MCR10
R123
Chip
6.8k
MCR10
R54
Chip
15
MCR10
R124
Resistor
470k
ELR20
R55
Resistor
6.8k
ELR20
R125
Resistor
100k
R20
R56
Resistor
150
ELR20
R126
Resistor
470
ELR20
R57
Resistor
100
ELR20
R127
Resistor
470
ELR20
R58
Chip
1k
MCR10
R128
Resistor
1k
ELR20
R60
Resistor
100
R20
R129
Resistor
330k
R20
R62
Chip
2.2k
MCR10
R130
Resistor
2.2k
ELR20
R64
Resistor
100
R20
R131
Resistor
220k
ELR20
R66
Trimmer
RHBOC151XA 100K
R132
Resistor
150
ELR20
R67
Resistor
100k
R20
R133
Resistor
220
R20
R68
Trimmer
RHBOCN40YA 33K
R135
Resistor
22
R20
R69
Resistor
47k
ELR20
R136
Resistor
22
ELR20
R70
Resistor
10k
ELR20
R137
Resistor
10k
R20
R71
Trimmer
RHBOC1431A 10K
R138
Resistor
10k
R25
R72
Resistor
4.7k
ELR20
R139
Resistor
10k
R25
R73
Trimmer
RHBOCS511A 470K
R140
Resistor
10k
R25
R74
Resistor
220k
ELR20
R141
Resistor
100
R20
R75
Resistor
10k
R20
R142
Resistor
100
ELR20
R76
Resistor
15k
ELR20
R143
Resistor
100
ELR20
R77
Trimmer
RHBOCS511A 470K
R144
Resistor
100
R20
R78
Resistor
120k
ELR20
R145
Resistor
1M
ELR20
R79
Trimmer
RHBOCS511A 470K
R146
Resistor
220
ELR20
R80
Resistor
100k
ELR20
R147
Resistor
15k
ELR20
R81
Resistor
47k
ELR20
R148
Resistor
3.3k
ELR20
R82
Resistor
47k
ELR20
R149
Resistor
1k
ELR20
R83
Resistor
10k
ELR20
R150
Resistor
100
CR825FX
R84
Resistor
27k
ELR20
R152
Resistor
1k
ELR20
R85
Resistor
470k
ELR20
R153
Resistor
100
CRB25FX
R86
Resistor
27k
ELR20
R154
Resistor
470k
ELR20
R87
Resistor
56k
ELR20
R156
Resistor
22k
ELR20
R88
Resistor
18k
ELR20
R157
Resistor
330k
ELR20
R89
Trimmer
RHBOCJ401A 22K
R158
Chip
1k
MCR10
R90
Trimmer
RHBOCN40YA 33K
R159
Chip
1k
MCR10
R91
Resistor
2.2k
ELR20
R160
Chip
1k
MCR10
R92
Resistor
27k
ELR20
R161
Chip
10k
MCR10
R93
Resistor
56k
ELR20
R162
Chip
10k
MCR10
R95
Resistor
220k
ELR20
R96
Resistor
47k
ELR20
R97
Resistor
180k
ELR20
C1
Monolithic
3P
GRM40
R98
Resistor
100k
ELR20
C2
Monolithic
2P
GRM40
R99
Resistor
100k
ELR20
C3
Monolithic
2P
GRM40
8-13
