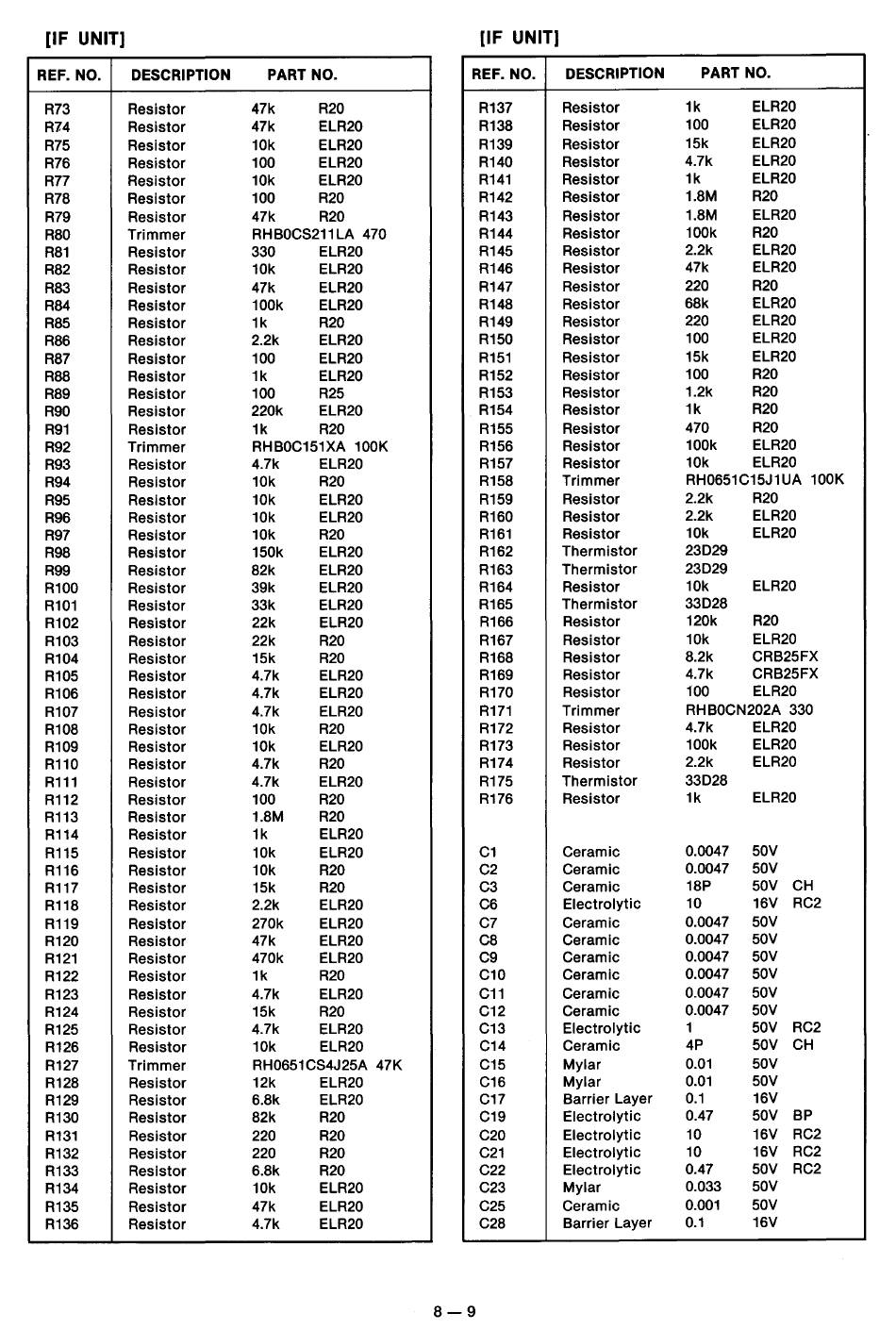

[IF UNIT]
[IF UNIT]
REF. NO.
DESCRIPTION
PART NO.
REF. NO.
DESCRIPTION
PART NO.
R73
Resistor
47k
R20
R137
Resistor
1k
ELR20
R14
Resistor
47k
ELR20
R138
Resistor
100
ELR20
R75
Resistor
10k
ELR20
R139
Resistor
15k
ELR20
R76
Resistor
100
ELR20
R140
Resistor
4.7k
ELR20
R77
Resistor
10k
ELR20
R141
Resistor
1k
ELR20
R78
Resistor
100
R20
R142
Resistor
1.8M
R20
R79
Resistor
47k
R20
R143
Resistor
1.8M
ELR20
R80
Trimmer
RHBOCS211LA 470
R144
Resistor
100k
R20
R81
Resistor
330
ELR20
R145
Resistor
2.2k
ELR20
R82
Resistor
10k
ELR20
R146
Resistor
47k
ELR20
R83
Resistor
47k
ELR20
R147
Resistor
220
R20
R84
Resistor
100k
ELR20
R148
Resistor
68k
ELR20
R85
Resistor
1k
R20
R149
Resistor
220
ELR20
R86
Resistor
2.2k
ELR20
R150
Resistor
100
ELR20
R87
Resistor
100
ELR20
R151
Resistor
15k
ELR20
R88
Resistor
1k
ELR20
R152
Resistor
100
R20
R89
Resistor
100
R25
R153
Resistor
1.2k
R20
R90
Resistor
220k
ELR20
R154
Resistor
1k
R20
R91
Resistor
1k
R20
R155
Resistor
470
R20
R92
Trimmer
RHBOC151XA 100K
R156
Resistor
100k
ELR20
R93
Resistor
4.7k
ELR20
R157
Resistor
10k
ELR20
R94
Resistor
10k
R20
R158
Trimmer
RH0651C15J1UA 100K
R95
Resistor
10k
ELR20
R159
Resistor
2.2k
R20
R96
Resistor
10k
ELR20
R160
Resistor
2.2k
ELR20
R97
Resistor
10k
R20
R161
Resistor
10k
ELR20
R98
Resistor
150k
ELR20
R162
Thermistor
23029
R99
Resistor
82k
ELR20
R163
Thermistor
23029
R100
Resistor
39k
ELR20
R164
Resistor
10k
ELR20
R101
Resistor
33k
ELR20
R165
Thermistor
33028
R102
Resistor
22k
ELR20
R166
Resistor
120k
R20
R103
Resistor
22k
R20
R167
Resistor
10k
ELR20
R104
Resistor
15k
R20
R168
Resistor
8.2k
CRB25FX
R105
Resistor
4.7k
ELR20
R169
Resistor
4.7k
CRB25FX
R106
Resistor
4.7k
ELR20
R170
Resistor
100
ELR20
R107
Resistor
4.7k
ELR20
R171
Trimmer
RH BOCN202A 330
R108
Resistor
10k
R20
R172
Resistor
4.7k
ELR20
R109
Resistor
10k
ELR20
R173
Resistor
100k
ELR20
R110
Resistor
4.7k
R20
R174
Resistor
2.2k
ELR20
R111
Resistor
4.7k
ELR20
R175
Thermistor
33028
R112
Resistor
100
R20
R176
Resistor
1k
ELR20
R113
Resistor
1.8M
R20
R114
Resistor
1k
ELR20
R115
Resistor
10k
ELR20
C1
Ceramic
0.0047
50V
R116
Resistor
10k
R20
C2
Ceramic
0.0047
50V
R117
Resistor
15k
R20
C3
Ceramic
18P
50V CH
R118
Resistor
2.2k
ELR20
C6
Electrolytic
10
16V RC2
R119
Resistor
270k
ELR20
C7
Ceramic
0.0047
50V
R120
Resistor
47k
ELR20
ca
Ceramic
0.0047
50V
R121
Resistor
470k
ELR20
C9
Ceramic
0.0047
50V
R122
Resistor
1k
R20
C10
Ceramic
0.0047
50V
R123
Resistor
4.7k
ELR20
C11
Ceramic
0.0047
50V
R124
Resistor
15k
R20
C12
Ceramic
0.0047
50V
R125
Resistor
4.7k
ELR20
C13
Electrolytic
1
50V
RC2
R126
Resistor
10k
ELR20
C14
Ceramic
4P
50V
CH
R127
Trimmer
RH0651CS4J25A 47K
C15
Mylar
0.01
50V
R128
Resistor
12k
ELR20
C16
Mylar
0.01
50V
R129
Resistor
6.8k
ELR20
C17
Barrier Layer
0.1
16V
R130
Resistor
82k
R20
C19
Electrolytic
0.47
50V
BP
R131
Resistor
220
R20
C20
Electrolytic
10
16V RC2
R132
Resistor
220
R20
C21
Electrolytic
10
16V RC2
R133
Resistor
6.8k
R20
C22
Electrolytic
0.47
50V
RC2
R134
Resistor
10k
ELR20
C23
Mylar
0.033
50V
R135
Resistor
47k
ELR20
C25
Ceramic
0.001
50V
R136
Resistor
4.7k
ELR20
C28
Barrier Layer
0.1
16V
8-9
