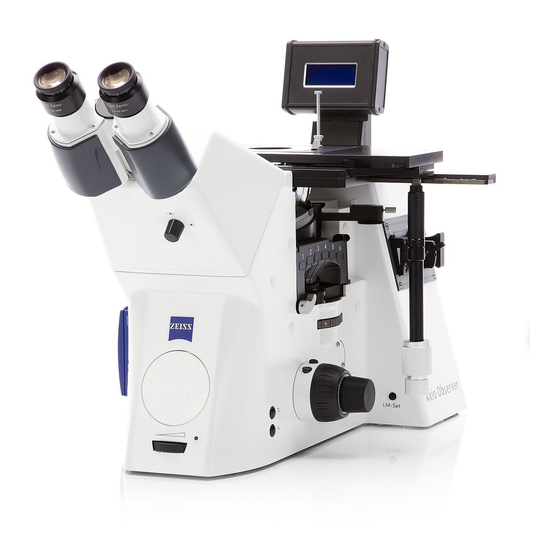

Axio Observer
Inverted Microscope
Quick Reference Guide
Kurz-Gebrauchsanweisung
Mode d'emploi succinct
Manual breve
Guia Rápido de Instruções de Uso
Guida breve

Advertisement

Table of Contents
loading

Related Manuals for Zeiss Axio Observer Series

Summary of Contents for Zeiss Axio Observer Series

  • Page 1 Axio Observer Inverted Microscope Quick Reference Guide Kurz-Gebrauchsanweisung Mode d’emploi succinct Manual breve Guia Rápido de Instruções de Uso Guida breve...
  • Page 2 Todas las razones sociales y nombres de productos señalados en el presente manual breve pueden ser marcas de fábrica o marcas registradas. La mención de productos ajenos es solo por información y no se trata de ninguna aprobación ni recomendación de los mismos. Carl Zeiss Microscopy GmbH no se responsabiliza por el rendimiento o el uso de tales productos.
  • Page 3 Axio Observer PRELIMINARY NOTE ZEISS PRELIMINARY NOTE This quick reference guide contains important information on device safety, the intended use of the device and how to use it safely. The complete operating manual contains further information on usage, maintenance, changing fuses and troubleshooting.
  • Page 4 ZEISS NOTES ON INSTRUMENT SAFETY Axio Observer NOTES ON INSTRUMENT SAFETY Particular attention must be paid to the following warnings: DANGER Risk of electric shock − The power plug is equipped with an protective earth conductor, therefore, it has to be used with an appropriately equipped socket.
  • Page 5 Axio Observer NOTES ON INSTRUMENT SAFETY ZEISS WARNING Risk of eye injury When LED light sources are being used with the microscope, please note the following: − Optical radiation (e.g. LED radiation) is emitted. Do not look into the beam. This may cause damage to the eyes.
  • Page 6 − If it is determined that protective measures are no longer effective, the device must be taken out of service and secured against inadvertent operation, to avoid the risk of injury. − Contact ZEISS Service to have the device repaired. CAUTION Risk of fire from heat accumulation −...
  • Page 7 Axio Observer NOTES ON INSTRUMENT SAFETY ZEISS CAUTION Risk of damage to the device due to incorrect or improvised fuses − When changing the device fuses, only fuses specified in the technical data may be used. − The use of other fuses and short-circuiting the fuse box are prohibited, to avoid the risk of overheating, smoke formation or fire in the device.
  • Page 8 With the exception of the work described in this Operating Manual, no maintenance or repair work is to be carried out on the Axio Observer. Repairs may only be performed by ZEISS Service or individuals specially authorized by ZEISS Service. In the event of a problem with the instrument, please contact your local ZEISS representative.
  • Page 9 Axio Observer ADDITIONAL APPLICABLE OPERATING MANUALS ZEISS ADDITIONAL APPLICABLE OPERATING MANUALS In addition to the present operating manual, the following operating manuals for optional devices should also be consulted depending on the equipment of the system: ZEN Software Description (blue edition) (online version) −...
  • Page 10 ZEISS TECHNICAL DATA Axio Observer TECHNICAL DATA Dimensions (width x depth x height) Stand Axio Observer 3, 3 materials; ......................Stand Axio Observer 5, 5 materials and ....................Stand Axio Observer 7, 7 materials ........approx. 295 mm x 805 mm x max. 707 mm Weight Axio Observer 3, 3 materials ....................
  • Page 11 Axio Observer TECHNICAL DATA ZEISS Line voltage of external power supply unit of Axio Observer 7 materials ... 100 V to 240 VAC ±10 % A change of the line voltage is not required! Mains frequency ........................ 50 Hz – 60 Hz Power consumption Axio Observer 3, 3 materials and 5, 5 materials ........
  • Page 12 ZEISS TECHNICAL DATA Axio Observer Optical risk group classification acc. to DIN EN 62471:2009 HBO 100 ................... Risk group 2 acc. to DIN EN 62471:2009 HXP 120 V ................. Risk group 2 acc. to DIN EN 62471:2009 HAL 100 ..................Risk group 1 acc. to DIN EN 62471:2009 VIS-LED ..................
  • Page 13 It can also lead to reduced image quality and experimental errors. To reduce vibrations at the microscope installation location, ZEISS offers various passive and active damping options (Axio Imager (000000-0477-190 anti-vibration plate); small, air-damped system table (000000-1984-812), table top mat TS 150).
  • Page 14 ZEISS ESSENTIAL OPERATION CONTROLS ON AXIO OBSERVER Axio Observer ESSENTIAL OPERATION CONTROLS ON AXIO OBSERVER Fig. 1 Essential operation controls on Axio Observer 431004-6044-008 09/2017...
  • Page 15 Axio Observer ESSENTIAL OPERATION CONTROLS ON AXIO OBSERVER ZEISS Legend to Fig. 1: Axio Observer 3 Axio Observer 5 Axio Observer 7 On / Off switch Standby button Standby button Left sideport Left sideport Left sideport Coarse / fine focus drive...
  • Page 16 ZEISS ESSENTIAL OPERATION CONTROLS ON AXIO OBSERVER MATERIALS Axio Observer Axio Observer 3 Axio Observer 5 Axio Observer 7 Binocular section of tube Binocular section of tube Binocular section of tube Eyepiece Eyepiece Eyepiece Eyepiece focusing ring Eyepiece focusing ring...
  • Page 17 Axio Observer ESSENTIAL OPERATION CONTROLS ON AXIO OBSERVER MATERIALS ZEISS Legend to Fig. 2: Axio Observer 3 Axio Observer 5 Axio Observer 7 On / Off switch Standby button Standby button Left sideport Left sideport Left sideport Coarse / fine focus drive...
  • Page 18 The Axio Observer microscope is delivered in a partially assembled condition. It can be set up and calibrated by the customer himself or through the ZEISS service. Please refer to the chapter "INSTALLATION INSTRUCTIONS AND FIRST-TIME SET-UP" in the complete operating manual.
  • Page 19 Axio Observer HOW TO GET TO THE FIRST PICTURE ZEISS HOW TO GET TO THE FIRST PICTURE 12.1 Coded microscopes Setting transmitted-light brightfield according to KÖHLER GENERAL WORKING ADVICE Before starting to work with the microscope, first read the sections 3 and 8.
  • Page 20 ZEISS HOW TO GET TO THE FIRST PICTURE Axio Observer • Close the luminous-field diaphragm (Fig. 5/7) until it is visible in the field of view (not necessarily in focus) (Fig. 4/A). • Bring the edge of the luminous-field diaphragm into focus (Fig.
  • Page 21 Axio Observer HOW TO GET TO THE FIRST PICTURE ZEISS Fig. 5 Axio Observer 5 (example) 09/2017 431004-6044-008...
  • Page 22 ZEISS SWITCHING OFF SAFELY Axio Observer 12.2 Motorized microscopes After switch on, the microscope is initialized. This process takes a few seconds. The Home page (Fig. 6 and Fig. 7) appears when the instrument is first started up. GENERAL WORKING ADVICE...
  • Page 23 Axio Observer VORBEMERKUNGVORBEMERKUNG ZEISS VORBEMERKUNG In dieser Kurz-Gebrauchsanweisung finden Sie wichtige Informationen zur Gerätesicherheit, dem bestimmungsgemäßen Gebrauch des Gerätes und seiner sicheren Verwendung. Weitere Informationen zum Gebrauch, zur Pflege, zum Sicherungswechsel und zur Fehlereingrenzung finden Sie in der GesamtGebrauchsanweisung. Die Gesamt-Gebrauchsanweisung Axio Observer kann unter dem Link www.zeiss.com/Axioobserver...
  • Page 24 ZEISS HINWEISE ZUR GERÄTESICHERHEIT Axio Observer HINWEISE ZUR GERÄTESICHERHEIT Nachstehende Hinweise sind besonders zu beachten: GEFAHR Gefahr durch elektrischen Stromschlag Der Netzstecker des Gerätes ist mit einem Schutzleiterkontakt ausgeführt, deshalb darf − dieser nur in eine Steckdose mit Schutzkontakt eingeführt werden.
  • Page 25 Axio Observer HINWEISE ZUR GERÄTESICHERHEITHINWEISE ZUR GERÄTESICHERHEIT ZEISS WARNUNG Gefahr der Augenschädigung Wenn LED-Lichtquellen verwendet werden, ist folgendes zu beachten: Optische Strahlung (z. B. LED-Strahlung) wird emittiert. Nicht in den Strahl sehen. Diese − kann gefährlich für die Augen sein.
  • Page 26 Wird festgestellt, dass Schutzmaßnahmen nicht mehr wirken, so ist das Gerät außer − Betrieb zu setzen und gegen unbeabsichtigte Benutzung zu sichern, damit keine Verletzungsgefährdung eintritt. Zur Instandsetzung des Gerätes ist Verbindung mit dem ZEISS-Service aufzunehmen. − VORSICHT Brandgefahr durch Wärmestau Vor Abdecken des Gerätes mit einer Staubschutzhülle muss immer geprüft werden, ob...
  • Page 27 Axio Observer HINWEISE ZUR GERÄTESICHERHEITHINWEISE ZUR GERÄTESICHERHEIT ZEISS VORSICHT Gefahr der Beschädigung des Gerätes durch falsche oder behelfsmäßige Sicherungen Beim Wechseln von Gerätesicherungen dürfen nur Sicherungen gemäß den technischen − Daten verwendet werden. Das Verwenden von anderen Sicherungen sowie das Kurzschließen der Sicherungshalter −...
  • Page 28 Verwenden von Zubehör anderer Hersteller. Hierdurch erlöschen sämtliche Garantieansprüche. Mit Ausnahme der in dieser Gebrauchsweisung aufgeführten Tätigkeiten dürfen keine Wartungs- oder Reparaturarbeiten an Axio Observer ausgeführt werden. Reparaturen sind nur dem ZEISS-Kundendienst oder durch diesen speziell autorisierten Personen gestattet. Sollten Störungen am Gerät auftreten, bitte zuerst an die für Sie zuständige ZEISS-Vertretung wenden.
  • Page 29 Axio ObserverMITGELTENDE GEBRAUCHSANWEISUNGENMITGELTENDE GEBRAUCHSANWEISUNGENZEISS MITGELTENDE GEBRAUCHSANWEISUNGEN Neben der vorliegenden Gebrauchsweisung sind je nach Ausrüstung des Systems zusätzlich die folgenden Gebrauchsanweisungen für optionale Geräte zu beachten: Softwarebeschreibung ZEN (Blue Edition) (Online-Version) − Gebrauchsanweisung Peripheriegeräte Installationshandbuch − Gebrauchsanweisung für das Computersystem − Gebrauchsanweisung Steuerrechner −...
  • Page 30 ZEISS TECHNISCHE DATEN Axio Observer TECHNISCHE DATEN Abmessungen (Breite x Tiefe x Höhe) Stativ Axio Observer 3, 3 materials; ......................Stativ Axio Observer 5, 5 materials und ....................Stativ Axio Observer 7, 7 materials ..........ca. 295 mm x 805 mm x max. 707 mm Masse Axio Observer 3, 3 materials .....................
  • Page 31 Axio Observer TECHNISCHE DATENTECHNISCHE DATEN ZEISS Netzspannung externes Netzteil vom Axio Observer 7 materials ...... 100 V bis 240 VAC ±10 % Eine Umstellung der Netzspannung ist nicht erforderlich! Netzfrequenz ........................50 Hz – 60 Hz Leistungsaufnahme Axio Observer 3, 3 materials und 5, 5 materials ........max. 300 VA Leistungsaufnahme externes Netzteil vom Axio Observer 7, 7 materials.
  • Page 32 ZEISS TECHNISCHE DATEN Axio Observer Optische Risikogruppeneinstufung nach DIN EN 62471:2009 HBO 100 ................. Risikogruppe 2 nach DIN EN 62471:2009 HXP 120 V ................Risikogruppe 2 nach DIN EN 62471:2009 HAL 100 .................. Risikogruppe 1 nach DIN EN 62471:2009 VIS-LED ..................Risikogruppe 1 nach DIN EN 62471:2009 microLED .................
  • Page 33 Teil empfindlich reagierenden Zusatzmodule des Mikroskops und können unter anderem zu verminderter Bildqualität oder Versuchsfehlern führen. Zur Dämpfung von Vibrationen am Aufstellort des Mikroskops bietet ZEISS verschiedene passive und aktive Dämpfungsmöglichkeiten an (Anti-Vibrations-Platte Axio Imager (000000-0477-190); Systemtisch klein, luftgedämpft (000000-1984-812), Table Top Unterlage TS 150).
  • Page 34 ZEISS WESENTLICHE BEDIENELEMENTE AM AXIO OBSERVER Axio Observer WESENTLICHE BEDIENELEMENTE AM AXIO OBSERVER Bild 1 Wesentliche Bedienelemente am Axio Observer 431004-6044-008 09/2017...
  • Page 35 Axio ObserverWESENTLICHE BEDIENELEMENTE AM AXIO OBSERVERWESENTLICHE BEDIENELEMENTE AM AXIO OBSERVER ZEISS Legende zu Bild 1: Axio Observer 3 Axio Observer 5 Axio Observer 7 Ein- / Ausschalter Stand-by-Taste Stand-by-Taste Sideport links Sideport links Sideport links Fokussiertrieb grob / fein Fokussiertrieb grob / fein Fokussiertrieb grob / fein Höhenanschlag für Fokussiertrieb...
  • Page 36 ZEISS WESENTLICHE BEDIENELEMENTE AM AXIO OBSERVER MATERIALS Axio Observer Axio Observer 3 Axio Observer 5 Axio Observer 7 Binokularteil des Tubus Binokularteil des Tubus Binokularteil des Tubus Okular Okular Okular Stellring des Okulars Stellring Okular Stellring des Okulars WESENTLICHE BEDIENELEMENTE AM AXIO OBSERVER MATERIALS...
  • Page 37 Axio ObserverWESENTLICHE BEDIENELEMENTE AM AXIO OBSERVER MATERIALSWESENTLICHE BEDIENELEMENTE AM AXIO OBSERVER MATERIALSZEISS Legende zu Bild 2: Axio Observer 3 materials Axio Observer 5 materials Axio Observer 7 materials Ein- / Ausschalter Stand-by-Taste Stand-by-Taste Sideport links Sideport links Sideport links Fokussiertrieb grob / fein Fokussiertrieb grob / fein Fokussiertrieb grob / fein Höhenanschlag für Fokussiertrieb...
  • Page 38 Stellring des Okulars SICHERES EINSCHALTEN Das Mikroskop Axio Observer wird teilmontiert geliefert. Es kann vom Kunden selbst oder durch den ZEISS-Service aufgebaut und kalibriert werden. Vergleichen Sie hierzu bitte das Kapitel „AUF- STELLHINWEISE UND INBETRIEBNAHME“ in der Gesamt-Gebrauchsanweisung. Mikroskop und Vorschaltgerät für HBO 100 einschalten •...
  • Page 39 Axio Observer WIE KOMMT MAN ZUM ERSTEN BILDWIE KOMMT MAN ZUM ERSTEN BILD ZEISS WIE KOMMT MAN ZUM ERSTEN BILD 12.1 Codierte Mikroskope Durchlicht - Hellfeld nach KÖHLER einstellen ALLGEMEINER ARBEITSHINWEIS Vor dem ersten Arbeiten sind die Abschnitte 3 und 8 durchzulesen.
  • Page 40 ZEISS WIE KOMMT MAN ZUM ERSTEN BILD Axio Observer Leuchtfeldblende (Bild 5/7) soweit schließen, bis • diese, wenn auch unscharf, sichtbar wird (Bild 4/A). • Durch Höhenverstellung (Bild 5/8) Kondensors auf den Rand der Leuchtfeldblende Bild 4 Blendeneinstellungen im Durch- scharfstellen (Bild 4/B).
  • Page 41 Axio Observer WIE KOMMT MAN ZUM ERSTEN BILDWIE KOMMT MAN ZUM ERSTEN BILD ZEISS Bild 5 Axio Observer 5 (Beispiel) 09/2017 431004-6044-008...
  • Page 42 ZEISS SICHERES AUSSCHALTEN Axio Observer 12.2 Motorische Mikroskope Nach dem Einschalten des Mikroskops erfolgt die Initialisierung, die einige Sekunden in Anspruch nimmt. Im Auslieferungszustand erscheint die Startseite Home (Bild 6 und Bild 7). ALLGEMEINER ARBEITSHINWEIS Falls ausgeschalteten Zustand codierte/motorische Komponenten aus-...
  • Page 43 à l’utilisation conforme et sûre de l’appareil. De plus amples informations sur l’utilisation, l’entretien, le remplacement des fusibles et la localisation des problèmes sont disponibles dans le mode d’emploi général. Le mode d’emploi général Axio Observer peut être téléchargé à l’adresse www.zeiss.com/Axioobserver. INFORMATIONS DE CONFORMITE Les microscopes Axio Observer ont été...
  • Page 44 ZEISS CONSIGNES DE SECURITE Axio Observer CONSIGNES DE SECURITE Les consignes suivantes doivent tout particulièrement être respectées : DANGER Danger d'électrocution Si la fiche d'alimentation de l’appareil est exécutée avec un contact de mise à la terre, elle − doit uniquement être enfichée dans une prise disposant d’un conducteur de protection.
  • Page 45 Axio Observer CONSIGNES DE SECURITE ZEISS AVERTISSEMENT Danger de lésion oculaire Si des sources de lumière LED sont utilisées, les points suivants doivent être respectés : Un rayonnement optique (par ex. rayonnement par LED) est émis. Ne pas regarder le −...
  • Page 46 Pour la mise en état de l'appareil, il convient de prendre contact avec le service après-vente − de ZEISS. ATTENTION Risque d'incendie dû à l’accumulation de chaleur Avant de poser une housse de protection sur l’appareil, il convient de s'assurer que celui-ci −...
  • Page 47 Axio Observer CONSIGNES DE SECURITE ZEISS ATTENTION Danger ou endommagement de l’appareil en raison de fusibles incorrects ou de fortune Lors du remplacement des fusibles, seuls des fusibles conformes aux caractéristiques − techniques doivent être utilisés. Il est interdit d’utiliser d’autres fusibles ou de court-circuiter les porte-fusibles car cela −...
  • Page 48 être réalisés sur Axio Observer. Les réparations doivent uniquement être effectuées par le service après-vente ZEISS ou les personnes autorisées par celui-ci. En cas de dysfonctionnements de l’appareil, veuillez vous adresser tout d’abord à la représentation ZEISS.
  • Page 49 Axio Observer MODES D’EMPLOI ANNEXES ZEISS MODES D’EMPLOI ANNEXES En plus du présent mode d'emploi, selon l’équipement du système, les manuels suivants doivent également être respectés pour les appareils en option : Description du logiciel ZEN (Blue Edition) (version en ligne) −...
  • Page 50 ZEISS CARACTERISTIQUES TECHNIQUES Axio Observer CARACTERISTIQUES TECHNIQUES Dimensions (largeur x profondeur x hauteur) Statif Axio Observer 3, 3 materials ; ......................statif Axio Observer 5, 5 materials et......................statif Axio Observer 7, 7 materials ..........env. 295 mm x 805 mm x max. 707 mm Poids Axio Observer 3, 3 materials ....................
  • Page 51 Axio Observer CARACTERISTIQUES TECHNIQUES ZEISS Tension d’alimentation du bloc d’alimentation externe d’Axio Observer 7 materials ................100 V à 240 VCA ±10 % Une transformation de la tension secteur n’est pas nécessaire ! Fréquence de réseau ......................50 Hz – 60 Hz Puissance absorbée d’Axio Observer 3, 3 materials et 5, 5 materials max.
  • Page 52 ZEISS CARACTERISTIQUES TECHNIQUES Axio Observer Groupe de risque optique selon DIN EN 62471:2009 HBO 100 ................Groupe de risque 2 selon DIN EN 62471:2009 HXP 120 V ................ Groupe de risque 2 selon DIN EN 62471:2009 HAL 100 ................Groupe de risque 1 selon DIN EN 62471:2009 VIS-LED ................
  • Page 53 Pour amortir les vibrations sur le lieu d’installation du microscope, ZEISS offre différentes possibilités d’amortissement passives et actives (plaque anti-vibrations Axio Imager (000000-0477-190) ; petite table système, à...
  • Page 54 ZEISS PRINCIPAUX ELEMENTS DE COMMANDE D’AXIO OBSERVER Axio Observer PRINCIPAUX ELEMENTS DE COMMANDE D’AXIO OBSERVER Figure 1 Principaux éléments de commande d’Axio Observer 431004-6044-008 09/2017...
  • Page 55 Axio Observer PRINCIPAUX ELEMENTS DE COMMANDE D’AXIO OBSERVER ZEISS Légende pour Figure 1 : Axio Observer 3 Axio Observer 5 Axio Observer 7 Bouton Marche / Arrêt Touche Standby Touche Standby Sideport gauche Sideport gauche Sideport gauche Bouton de mise au point approchée / fine Bouton de mise au point approchée / fine...
  • Page 56 ZEISS PRINCIPAUX ELEMENTS DE COMMANDED’AXIO OBSERVER MATERIALS Axio Observer Axio Observer 3 Axio Observer 5 Axio Observer 7 Frontport Frontport Tube binoculaire Tube binoculaire Tube binoculaire Élément binoculaire du tube Élément binoculaire du tube Élément binoculaire du tube Oculaire Oculaire Oculaire Anneau de réglage de l’oculaire...
  • Page 57 Axio Observer PRINCIPAUX ELEMENTS DE COMMANDED’AXIO OBSERVER MATERIALS ZEISS Légende pour Figure 2 : Axio Observer 3 materials Axio Observer 5 materials Axio Observer 7 materials Bouton Marche / Arrêt Touche Standby Touche Standby Sideport gauche Sideport gauche Sideport gauche Bouton de mise au point approchée / fine...
  • Page 58 ZEISS MISE SOUS TENSION SURE Axio Observer Axio Observer 3 materials Axio Observer 5 materials Axio Observer 7 materials Frontport Frontport Tube binoculaire Tube binoculaire Tube binoculaire Élément binoculaire du tube Élément binoculaire du tube Élément binoculaire du tube Oculaire...
  • Page 59 Axio Observer PROCEDURE A SUIVRE POUR OBTENIR LA PREMIERE IMAGE ZEISS PROCEDURE A SUIVRE POUR OBTENIR LA PREMIERE IMAGE 12.1 Microscopes encodés Régler l’éclairage diascopique à fond clair selon KÖHLER CONSIGNE GÉNÉRALE LORS DU TRAVAIL Avant de commencer à travailler pour la première fois, les parties 3 et 8 doivent être lues.
  • Page 60 ZEISS PROCEDURE A SUIVRE POUR OBTENIR LA PREMIERE IMAGE Axio Observer • Fermer l’obturation zone d’éclairage (Figure 5/7) jusqu’à ce que celle-ci soit visible, et ce, même de manière floue (Figure 4/A). • Par un réglage en hauteur (Figure 5/8) du...
  • Page 61 Axio Observer PROCEDURE A SUIVRE POUR OBTENIR LA PREMIERE IMAGE ZEISS Figure 5 Axio Observer 5 (exemple) 09/2017 431004-6044-008...
  • Page 62 ZEISS MISE HORS TENSION SURE Axio Observer 12.2 Microscopes motorisés Après la mise sous tension du microscope se déroule l’initialisation qui peut durer quelques secondes. À l’état de livraison, la page d’accueil Home apparaît (Figure 7) et Figure 7). CONSIGNE GÉNÉRALE...
  • Page 63 Axio Observer NOTA PRELIMINAR ZEISS NOTA PRELIMINAR En este resumen del manual del usuario encontrará usted informaciones importantes acerca de la seguridad del aparato, de su uso previsto y de su utilización segura. Para más informaciones acerca del uso, el cuidado, el cambio de fusibles y la localización de fallos, consúltese el manual del usuario completo.
  • Page 64 ZEISS NOTAS ACERCA DE LA SEGURIDAD DEL APARATO Axio Observer NOTAS ACERCA DE LA SEGURIDAD DEL APARATO En particular se deberá observar lo siguiente: PELIGRO Peligro por schock eléctrico Si el enchufe del aparato dispusiera de un conductor de puesta a tierra, se deberá insertar −...
  • Page 65 Axio Observer NOTAS ACERCA DE LA SEGURIDAD DEL APARATO ZEISS ADVERTENCIA Peligro de daños a los ojos De utilizarse fuentes de luz LED, se deberá tener en cuenta lo siguiente: Hay emisión de radiación óptica (por ejemplo, radiación LED). No mirar el rayo. Puede −...
  • Page 66 Para poner en funcionamiento el aparato se deberá entrar en contacto con el servicio de − asistencia de ZEISS. ATENCIÓN Peligro de incendio por acumulación de calor Antes de cubrir el aparato con una funda protectora anti-polvo se deberá verificar que se −...
  • Page 67 Axio Observer NOTAS ACERCA DE LA SEGURIDAD DEL APARATO ZEISS ATENCIÓN Peligro de ocasionar daños al aparato debido a fusibles incorrectos o improvisados Al cambiar los fusibles del aparato se deberá utilizar únicamente los fusibles especificados − en los datos técnicos.
  • Page 68 Con excepción de las acciones descritas en este manual de usuario no se deberá realizar trabajos de mantenimiento ni de reparación en los microscopios. Las reparaciones deberán encomendarse únicamente al servicio técnico de ZEISS o a técnicos autorizados. En caso de averías en el aparato, póngase primeramente con el servicio técnico de ZEISS.
  • Page 69 Axio Observer OTROS MANUALES DE USUARIO APLICABLES ZEISS OTROS MANUALES DE USUARIO APLICABLES Además del presente manual se deberá también tener en cuenta, dependiendo del equipamiento del sistema, los siguientes manuales de usuario para aparatos opcionales: La descripción de software ZEN (Blue Edition) (versión en línea) −...
  • Page 70 ZEISS DATOS TÉCNICOS Axio Observer DATOS TÉCNICOS Medidas (ancho x profundidad x altura) Estativo Axio Observer 3, 3 materials; ..................... Estativo Axio Observer 5, 5 materials y ..................... Estativo Axio Observer 7, 7 materials ........aprox. 295 mm x 805 mm x máx. 707 mm Peso Axio Observer 3, 3 materials ....................
  • Page 71 Axio Observer DATOS TÉCNICOS ZEISS Voltaje de red del transformador externo del Axio Observer 7 materials .............. de 100 V hasta 240 V CA ±10 % No es necesario conmutar el voltaje. Frecuencia de la red eléctrica ..................... 50 Hz – 60 Hz Potencia absorbida por el Axio Observer 3, 3 materials y 5, 5 materials .......
  • Page 72 ZEISS DATOS TÉCNICOS Axio Observer Clasificación en grupo de riesgo óptico conforme a la norma EN 62471:2009 HBO 100 ............Grupo de riesgo 2 conforme a la norma EN 62471:2009 HXP 120 V ............Grupo de riesgo 2 conforme a la norma EN 62471:2009 HAL 100 ............
  • Page 73 Con el fin de reducir las vibraciones en el lugar de instalación en microscopio, ZEISS ofrece diversas opciones de amortiguación pasiva y activa (placa antivibraciones Axio Imager (000000-0477-190); mesa de sistema, pequeña, amortiguada por aire (000000-1984-812), Table Top Unterlage TS 150).
  • Page 74 ZEISS ELEMENTOS DE MANDO IMPORTANTES DEL AXIO OBSERVER Axio Observer ELEMENTOS DE MANDO IMPORTANTES DEL AXIO OBSERVER Fig. 1 Elementos de mando importantes del Axio Observer 431004-6044-008 09/2017...
  • Page 75 Axio Observer ELEMENTOS DE MANDO IMPORTANTES DEL AXIO OBSERVER ZEISS Leyenda para el Fig. 1: Axio Observer 3 Axio Observer 5 Axio Observer 7 Botón de encendido y apagado Tecla de stand-by Tecla de stand-by Sideport izquierdo Sideport izquierdo Sideport izquierdo...
  • Page 76 ZEISS ELEMENTOS DE MANDO IMPORTANTES DEL AXIO OBSERVER MATERIALS Axio Observer Axio Observer 3 Axio Observer 5 Axio Observer 7 Tubo binocular Tubo binocular Tubo binocular Elemento binocular del tubo Elemento binocular del tubo Elemento binocular del tubo Ocular Ocular...
  • Page 77 Axio Observer ELEMENTOS DE MANDO IMPORTANTES DEL AXIO OBSERVER MATERIALS ZEISS Leyenda para el Fig. 2: Axio Observer 3 materials Axio Observer 5 materials Axio Observer 7 materials Botón de encendido y apagado Tecla de stand-by Tecla de stand-by Sideport izquierdo...
  • Page 78 Anillo de ajuste del ocular Anillo de ajuste del ocular Anillo de ajuste del ocular ENCENDIDO SEGURO microscopio Axio Observer entrega semimontado, pudiendo ser instalado y calibrado por el cliente o por el servicio técnico de ZEISS. Para esto sírvase comparar apartado "Instrucciones instalación puesta funcionamiento"...
  • Page 79 Axio Observer PARA OBTENER LA PRIMERA IMAGEN ZEISS PARA OBTENER LA PRIMERA IMAGEN 12.1 Microscopio codificado Ajustar la luz diascópica de campo claro según KÖHLER NOTAS GENERALES ACERCA DEL TRABAJO Antes de empezar a trabajar se deberá leer los apartados 3 y 8.
  • Page 80 ZEISS PARA OBTENER LA PRIMERA IMAGEN Axio Observer • Cerrar el diafragma de campo luminoso (Fig /7) hasta que este sea visible (también sin nitidez) (Fig /A). • Con el mando de ajuste de altura (Fig /8) del condensador enfocar el borde del diafragma de Fig.
  • Page 81 Axio Observer PARA OBTENER LA PRIMERA IMAGEN ZEISS Fig. 5 Axio Observer 5 (ejemplo) 09/2017 431004-6044-008...
  • Page 82 ZEISS APAGADO SEGURO Axio Observer 12.2 Microscopios motorizados Tras encender el microscopio, se lleva a cabo la inicialización que dura algunos segundos. En el estado de suministro, aparecerá la página inicial Home (Fig. 6 y Fig. 7). NOTAS GENERALES ACERCA DEL...
  • Page 83 Axio Observer OBSERVAÇÃO PRELIMINAR ZEISS OBSERVAÇÃO PRELIMINAR Neste guia rápido de instruções de uso você encontrará informações importantes relativas à segurança do aparelho, à utilização em conformidade do mesmo e a sua utilização segura. Outras informações relativas à utilização, para conservação, para substituição de fusíveis e para a limitação de falhas você encontrará...
  • Page 84 ZEISS INDICAÇÕES DE SEGURANÇA DO EQUIPAMENTO Axio Observer INDICAÇÕES DE SEGURANÇA DO EQUIPAMENTO As notas a seguir devem ser observadas destacadamente: PERIGO Perigo decorrente de choque elétrico A tomada do aparelho está provida de contato para condutor de proteção (aterramento), −...
  • Page 85 Axio Observer INDICAÇÕES DE SEGURANÇA DO EQUIPAMENTO ZEISS ATENÇÃO Perigo de danificação de olhos Caso se utilizem luminárias LED, deve-se observar o que segue: É emitida radiação ótica (por exemplo radiação LED). Não olhar ao raio. Estes podem ser −...
  • Page 86 − utilizar o equipamento e assegurá-lo contra o uso não intencional, para que não exista o perigo de ferimento. Para reparo e recomissionamento do aparelho, é necessário contactar o ZEISS Service. − CUIDADO Perigo de incêndio decorrente de acúmulo de calor Antes de se tampar o aparelho com uma capa protetora, sempre deverá...
  • Page 87 Axio Observer INDICAÇÕES DE SEGURANÇA DO EQUIPAMENTO ZEISS CUIDADO Perigo de danificação do aparelho decorrente de fusíveis inadequados ou provisórios Na substituição de fusíveis do aparelho somente podem ser utilizados fusíveis de acordo − com os dados técnicos. A utilização de outros fusíveis bem como curto-circuitar o porta-fusíveis estão proibidos, −...
  • Page 88 Com a exceção das atividades listadas neste guia de operação não se poderá executar nenhum serviço de manutenção ou de reparos no Axio Observer. A execução dos reparos somente são permitidos pela Assistência Técnica da ZEISS, ou por pessoas autorizadas especialmente para tal. Caso ocorram interferências no aparelho, favor contactar primeiramente a representação ZEISS correspondente para você.
  • Page 89 Axio Observer INSTRUÇÕES DE USO APLICÁVEIS ZEISS INSTRUÇÕES DE USO APLICÁVEIS Ao lado do presente Guia de Instruções de uso, e dependendo da equipagem do sistema, deve-se observar as seguintes Guias de Instruções de uso, para aparelhos opcionais: Guia de Software ZEN (Blue Edition) (Versão Online) −...
  • Page 90 ZEISS DADOS TÉCNICOS Axio Observer DADOS TÉCNICOS Dimensões (largura x profundidade x altura) Estativo Axio Observer 3, 3 materials; ..................... Estativo Axio Observer 5, 5 materials e ..................... Estativo Axio Observer 7, 7 materials ........aprox. 295 mm x 805 mm x máx. 707 mm Massa Axio Observer 3, 3 materials ....................
  • Page 91 Axio Observer DADOS TÉCNICOS ZEISS Tensão de rede da parte externa do Axio Observer 7 materials ....... 100 V até 240 VAC ±10 % Não é necessário um ajuste da tensão da rede elétrica! Frequência da rede elétrica ....................50 Hz – 60 Hz Potência absorvida Axio Observer 3, 3 materials e 5, 5 materials .........
  • Page 92 ZEISS DADOS TÉCNICOS Axio Observer Classificação de grupo de risco ótico conforme DIN EN 62471:2009 HBO 100 ..............Grupo de Risco 2 conforme DIN EN 62471:2009 HXP 120 V ..............Grupo de Risco 2 conforme DIN EN 62471:2009 HBO 100 ..............Grupo de Risco 1 conforme DIN EN 62471:2009 VIS-LED .................
  • Page 93 Para a atenuação de vibrações no local de instalação do microscópio, a ZEISS oferece diversas possibilidades de atenuação ativas (placa antivibratória Axio Imager (000000-0477-190); Mesa do sistema, pequena, atenuada por ar (000000-1984-812), calço atenuador Table Top TS 150).
  • Page 94 ZEISS ELEMENTOS DE OPERAÇÃO NO AXIO OBSERVER Axio Observer ELEMENTOS DE OPERAÇÃO NO AXIO OBSERVER Figura 1 Elementos de operação no Axio Observer 431004-6044-008 09/2017...
  • Page 95 Axio Observer ELEMENTOS DE OPERAÇÃO NO AXIO OBSERVER ZEISS Legenda relativa a Figura 1: Axio Observer 3 Axio Observer 5 Axio Observer 7 Interruptor liga- / desliga Tecla standby Tecla standby Porta lateral esquerda Porta lateral esquerda Porta lateral esquerda...
  • Page 96 ZEISS ELEMENTOS ESSENCIAIS DE OPERAÇÃO NO AXIO OBSERVER MATERIALS Axio Observer Axio Observer 3 Axio Observer 5 Axio Observer 7 Tubo binocular Tubo binocular Tubo binocular Unidade binocular do tubo Unidade binocular do tubo Unidade binocular do tubo Ocular Ocular...
  • Page 97 Axio Observer ELEMENTOS ESSENCIAIS DE OPERAÇÃO NO AXIO OBSERVER MATERIALS ZEISS Legenda relativa a Figura 2: Axio Observer 3 materials Axio Observer 5 materials Axio Observer 7 materials Interruptor liga- / desliga Tecla standby Tecla standby Porta lateral esquerda Porta lateral esquerda...
  • Page 98 Anel de ajuste do ocular LIGAÇÃO SEGURA O microscópio Axio Observer é fornecido com montagem parcial. O próprio cliente ou o Service ZEISS pode montá-lo e calibrá-lo. Para isto, verifique o capítulo “NOTAS SOBRE INSTALAÇÃO E COMISSIONAMENTO” no Guia Geral de Instruções de uso.
  • Page 99 Axio Observer COMO CHEGAR À PRIMEIRA IMAGEM ZEISS COMO CHEGAR À PRIMEIRA IMAGEM 12.1 Microscópios codificados Ajustar campo claro de luz transmitida conforme KÖHLER INSTRUÇÃO GERAL DE TRABALHO Antes dos primeiros trabalhos, devem ser lidas as seções 3 e 8 .
  • Page 100 ZEISS COMO CHEGAR À PRIMEIRA IMAGEM Axio Observer Fechar o campo de abertura (Figura 5/7), até • que este, ainda que desfocado, se torne visível (Figura 4/A). • Através de ajuste vertical (Figura 5/8) do condensador, focalizar na borda do campo de...
  • Page 101 Axio Observer COMO CHEGAR À PRIMEIRA IMAGEM ZEISS Figura 5 Axio Observer 5 (exemplo) 09/2017 431004-6044-008...
  • Page 102 ZEISS DESLIGAMENTO SEGURO Axio Observer 12.2 Microscópios motorizados Após ligar o microscópio, ocorrerá a inicialização, que requer alguns segundos. Em estado de fábrica aparecerá a página inicial Home (Figura 6 e Figura INSTRUÇÃO GERAL DE TRABALHO Caso, em estado de desligado tenham sido substituídos...
  • Page 103 Per ulteriori informazioni sull'impiego, sulla manutenzione, sul cambio dei fusibili e sulla ricerca dei guasti si rimanda alle istruzioni d’uso complete. Il manuale d’uso completo dell'Axio Observer si può scaricare dal link www.zeiss.com/Axioobserver. INDICAZIONI SULLA CONFORMITÀ...
  • Page 104 ZEISS NOTE SULLA SICUREZZA DELLO STRUMENTO Axio Observer NOTE SULLA SICUREZZA DELLO STRUMENTO Si devono osservare le seguenti avvertenze: PERICOLO Pericolo di scossa elettrica La spina dello strumento è del tipo con contatto per il conduttore di protezione, quindi la si −...
  • Page 105 Axio Observer NOTE SULLA SICUREZZA DELLO STRUMENTO ZEISS AVVERTENZA Pericolo di danni agli occhi Quando si usano fonti luminose LED, si deve osservare quanto segue: vengono emesse radiazioni ottiche (ad es. radiazioni dei LED). Non guardare direttamente il − raggio luminoso. Può essere pericoloso per gli occhi.
  • Page 106 Se si constata che le misure di sicurezza non hanno più effetto, si deve mettere lo − strumento fuori servizio e bloccarlo per impedirne l'attivazione involontaria ed eventuali rischi di lesioni. Prima di riparare lo strumento si deve consultare il centro assistenza ZEISS. − ATTENZIONE Pericolo d'incendio a causa dell'accumulo di calore Prima di coprire lo strumento con un rivestimento antipolvere ci si deve accertare che sia −...
  • Page 107 Axio Observer NOTE SULLA SICUREZZA DELLO STRUMENTO ZEISS ATTENZIONE Con fusibili errati o improvvisati si rischia di danneggiare lo strumento Quando occorre cambiare i fusibili dello strumento si devono utilizzare solo fusibili − conformi ai dati tecnici. È vietato utilizzare altri tipi di fusibili o cortocircuitare i portafusibili. Un surriscaldamento o −...
  • Page 108 A parte le attività descritte nelle presenti brevi istruzioni d’uso non si devono eseguire altri interventi di manutenzione e riparazione sull’Axio Observer. Le riparazioni devono essere eseguite solo dal centro assistenza ZEISS o da persone appositamente autorizzate. In caso di guasti allo strumento, rivolgersi prima al rappresentante di zona ZEISS.
  • Page 109 Axio Observer ISTRUZIONI PER L’USO APPLICABILI ZEISS ISTRUZIONI PER L’USO APPLICABILI Oltre alle presenti istruzioni per l’uso si devono osservare, a seconda dell'equipaggiamento del sistema, anche le seguenti istruzioni per l’uso per strumenti opzionali: Descrizione del software ZEN (Blue Edition) (versione online) −...
  • Page 110 ZEISS DATI TECNICI Axio Observer DATI TECNICI Dimensioni (larghezza x profondità x altezza) Stativo Axio Observer 3, 3 materials; ....................... Stativo Axio Observer 5, 5 materials e ...................... Stativo Axio Observer 7, 7 materials ..........ca. 295 mm x 805 mm x max. 707 mm Peso Axio Observer 3, 3 materials .....................
  • Page 111 Axio Observer DATI TECNICI ZEISS Tensione di rete alimentatore esterno dell'Axio Observer 7 materials ... da 100 V a 240 VAC ±10 % Non occorre commutare la tensione di rete! Frequenza di rete ......................50 Hz – 60 Hz Potenza assorbita dall'Axio Observer 3, 3 materials e 5, 5 materials ........max. 300 VA Potenza assorbita dall'alimentatore esterno dell'Axio Observer 7, 7 materials.
  • Page 112 ZEISS DATI TECNICI Axio Observer Classificazione gruppo di rischio ottico a norma DIN EN 62471:2009 HBO 100 ..............gruppo di rischio 2 a norma DIN EN 62471:2009 HXP 120 V ..............gruppo di rischio 2 a norma DIN EN 62471:2009 HAL 100 ...............
  • Page 113 Per smorzare le vibrazioni nel luogo d’installazione del microscopio, ZEISS offre diversi tipi di smorzamento passo e attivo (piastra anti-vibrazione Axio Imager (000000-0477-190); tavolo di sistema piccolo con ammortizzatori pneumatici (000000-1984-812), supporto Table Top TS 150).
  • Page 114 ZEISS ELEMENTI DI COMANDO ESSENZIALI DELL'AXIO OBSERVER Axio Observer ELEMENTI DI COMANDO ESSENZIALI DELL'AXIO OBSERVER Figura 1 Elementi di comando essenziali dell'Axio Observer 431004-6044-008 09/2017...
  • Page 115 Axio Observer ELEMENTI DI COMANDO ESSENZIALI DELL'AXIO OBSERVER ZEISS Legenda per Figura 1: Axio Observer 3 Axio Observer 5 Axio Observer 7 Interruttore On/Off Tasto Stand-by Tasto Stand-by Sideport sinistro Sideport sinistro Sideport sinistro Gruppo di messa a fuoco approx./fine Gruppo di messa a fuoco approx./fine...
  • Page 116 ZEISS ELEMENTI DI COMANDO ESSENZIALI SULL'AXIO OBSERVER MATERIALS Axio Observer Axio Observer 3 Axio Observer 5 Axio Observer 7 Tubo binoculare Tubo binoculare Tubo binoculare Parte binoculare del tubo Parte binoculare del tubo Parte binoculare del tubo Oculare Oculare Oculare...
  • Page 117 Axio Observer ELEMENTI DI COMANDO ESSENZIALI SULL'AXIO OBSERVER MATERIALS ZEISS Legenda per Figura 2: Axio Observer 3 materials Axio Observer 5 materials Axio Observer 7 materials Interruttore On/Off Tasto Stand-by Tasto Stand-by Sideport sinistro Sideport sinistro Sideport sinistro Gruppo di messa a fuoco approx./fine Gruppo di messa a fuoco approx./fine...
  • Page 118 Il microscopio Axio Observer viene consegnato parzialmente assemblato. Può quindi essere assemblato e calibrato dal cliente stesso o dallo ZEISS Service. Cfr. merito capitolo “ISTRUZIONI INSTALLAZIONE E MESSA IN SERVIZIO” nel manuale d’uso completo. Accendere il microscopio e il reattore per HBO 100 •...
  • Page 119 Axio Observer COME CREARE LA PRIMA IMMAGINE ZEISS COME CREARE LA PRIMA IMMAGINE 12.1 Microscopi codificati Impostare il campo chiaro della luce trasmessa sec. KÖHLER AVVERTENZA GENERALE DI LAVORO Prima di lavorare per la prima volta si devono leggere interamente le sezioni 3 e 8.
  • Page 120 ZEISS COME CREARE LA PRIMA IMMAGINE Axio Observer • Chiudere il diaframma del campo luminoso (Figura 5/7) finché non è visibile, anche se non a fuoco (Figura 4/A). • Regolando l'altezza (Figura 5/8) condensatore mettere a fuoco sul bordo del...
  • Page 121 Axio Observer COME CREARE LA PRIMA IMMAGINE ZEISS Figura 5 Axio Observer 5 (esempio) 09/2017 431004-6044-008...
  • Page 122 ZEISS SPEGNIMENTO SICURO Axio Observer 12.2 Microscopi motorizzati All'accensione microscopio luogo l'inizializzazione che dura qualche secondo. Nelle impostazioni predefinite viene visualizzata la pagina iniziale Home (Figura 6 e Figura 7). AVVERTENZA GENERALE LAVORO Se si sostituiscono o si rimuovono componenti codificati/motorizzati con...
