Information générale
1.1 DÉBALLAGE
• Retirer tout le matériel d'emballage.
• Enlever la boîte d'accessoires séparée.
• Retirer la génératrice de la boîte.

1.1.1 ACCESSOIRES INCLUS

• 1-Manuel du propriétaire
• 1-Bouteille de huile SAE 30f
• 3-Fiches d'enregistrement du produit (Anglais, Espagnol, Français)
• 1-Chargeur de batterie (démarrage électrique uniquement)
• 1-Assemblage de la manette (attaché dans le bas du cadre)
• 1-Boulon à tête hexagonale (A) (attaché au cadre par l'assemblage de
la manette)
• 1-Écrou borgne (B) (attaché au cadre par l'assemblage de la manette)
• 1-Assemblage du pied (E) [inclut 4-Écrous à embase (C), 2-Pieds en
caoutchouc (D), 2-Boulons courts (F)]
• 2-Clavettes d'essieu (G)
• 2-Roue ne comportant jamais des méplats (H)
• 2-Rondelles (I)
• 2-Goupille fendue (G)

1.2 ASSEMBLAGE

L'assemblage est nécessaire avant d'utiliser la génératrice. Si des
problèmes se présentent lors de l'assemblage de la génératrice, merci
d'appeler la ligne d'assistance pour les génératrices au 1-888-436-3722.

1.2.1 ASSEMBLAGE DE L'ENSEMBLE D'ACCESSOIRES

Consulter les instructions ci-dessous et les Figures 1, 2 et 3 pour installer
la poignée, le pied et les roues. Remarque : Les composants de la poignée
et le pied sont déjà assemblés à l'usine. Les roues sont conçues pour
améliorer considérablement la portabilité de la génératrice. Vous aurez
besoin des outils suivants pour installer de façon appropriée l'ensemble
d'accessoires :
• Clé à douille
• Pied : douille de 10 mm, clé ou douille de 13 mm
• Poignée : douilles ou clés de 13 mm et 14 mm
• Roues : Pinces
Poignée
1. Installer l'assemblage de la poignée au cadre en utilisant les boulons
(A) et les écrous (B).
Pied
2. Monter l'assemblage du pied (E) au bâti avec deux boulons (F) et les
écrous (C).
Roues
3. Glisser la goupille axiale (G) sur la roue (H), la rondelle (I) et sur le
support du bâti.
4. Fixer la goupille axiale (G) au bâti avec la goupille fendue (J).
5. Utiliser les pinces et plier un onglet de la goupille fendue (J) vers le
devant pour verrouiller en place.
6. Répéter les étapes 4, 5 et 6 pour l'autre roue.
50

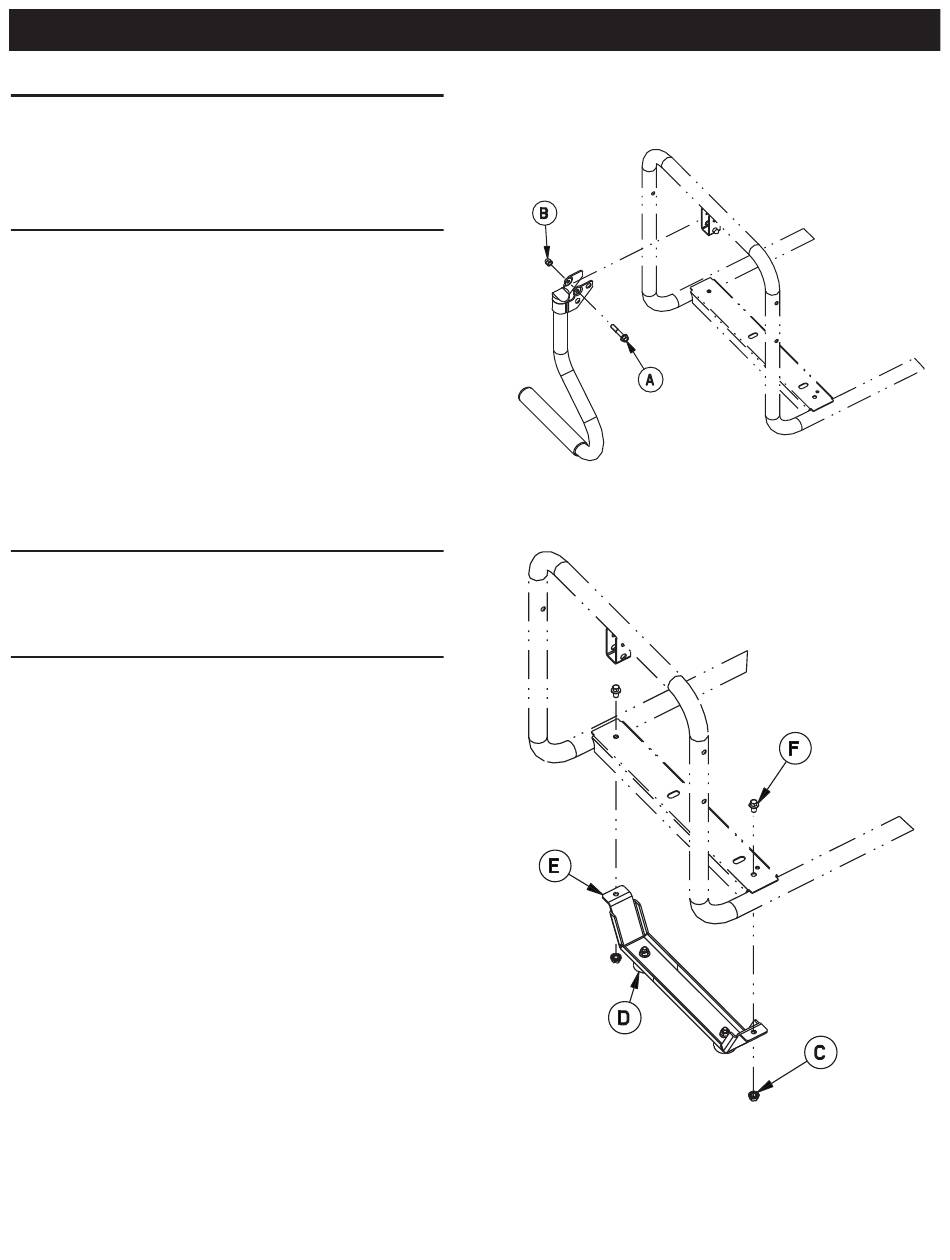

Figure 1 - Assemblage de la poignée
Figure 2 - Assemblage du pied
