Industrial Bar Code Printers

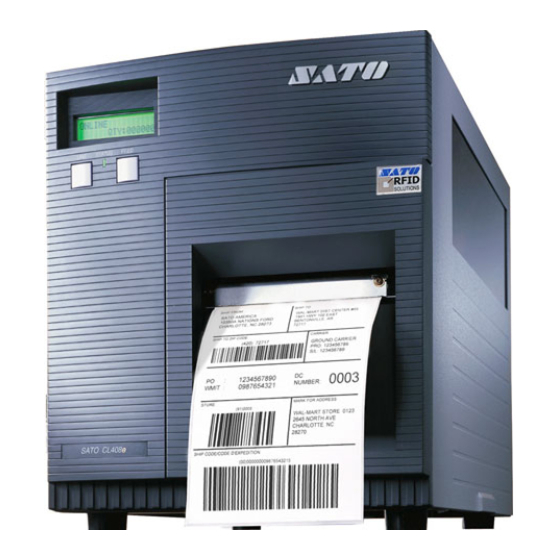

SATO CL408e
Internal Rewinder
User's Manual
P/N W00405301
SATO America, Inc.
545 Weddell Drive
Proc 72
Sunnyvale, CA 94089

Advertisement

loading

Summary of Contents for SATO CL408e

  • Page 1 All manuals and user guides at all-guides.com Industrial Bar Code Printers SATO CL408e Internal Rewinder User’s Manual P/N W00405301 SATO America, Inc. 545 Weddell Drive Proc 72 Sunnyvale, CA 94089...
  • Page 2 Raise the access door and remove (2) screws holding the side cover to the inside frame. .igs. 1 & 2 Remove (2) screws holding the side cover to the outside frame. Remove the cover to expose the electronics. Fig. 1 SATO CL-408e Internal Rewinder...
  • Page 3: Electronics Compartment

    Steps Before Installation RAISE THE TOP ACCESS DOOR AND REMOVE (2) SCREWS HOLDING THE SIDE COVER TO THE INSIDE FRAME Figs. 2 ELECTRONICS REMOVE SIDE COMPARTMENT COVER REMOVE (2) SCREWS HOLDING THE SIDE COVER TO THE OUTSIDE FRAME SATO CL-408e Internal Rewinder...
  • Page 4 (3) screws as shown. .igs. 3 TEAR BAR ROUTE CABLE THROUGH HOLE IN SIDE WALL ATTACH GUIDE FRAME REMOVE SCREW AND UNIT WITH SCREWS RETAIN FOR THE IN THREE PLACES GUIDE FRAME UNIT Figs. 3 SATO CL-408e Internal Rewinder...
  • Page 5 OF THE BRACKET ON THE REWIND SHAFT IN THE ELECTRONICS SIDE Fig. 4 ACCESS PLATE REMOVE AND RETAIN (4) SCREWS ATTACH THE REWIND SHAFT UNIT WITH (4) PREVIOUSLY REMOVED SCREWS Fig. 5 ELECTRONICS SIDE Fig. 6 SATO CL-408e Internal Rewinder...
  • Page 6 ROUTE THE BELT AROUND IDLER UNIT GEARS ON SUB FRAME UNIT AS SHOWN. PLACE THE SUB FRAME UNIT ON THE REWIND SHAFT UNIT BRACKET. THERE ARE (2) LOCATING PINS ON THE BRACKET. SECURE WITH SCREW Figs. 8 BELT ROUTING SATO CL-408e Internal Rewinder...
  • Page 7 TO THE SURFACE OF SUB ADJUSTMENT SCREW - FRAME UNIT WITH (2) FOR ADJUSTING BELT SCREWS AS SHOWN. TENSION ATTACH SPRING BE SURE THE BELT IS ENGAGED ON THE GEAR OF THE ADJUST PLATE UNIT Fig. 10 SATO CL-408e Internal Rewinder...
  • Page 8: Roll Holder

    Install labels per .igs. 13 & 14. ATTACH CABLE STAY TO FRAME. ROUTE CABLE FROM GUIDE FRAME UNIT TO PC BOARD AT CN10 CONNECTOR Figs. 11 ATTACH (4) BLADE SPRINGS WITH SCREWS PROVIDED Figs. 12 ROLL HOLDER SATO CL-408e Internal Rewinder...
  • Page 9 THE SPINDLE AND SECURE WITH THE RETAINER. TURN THE SPINDLE CLOCKWISE TO TAKE UP SLACK PLACE ROLL HOLDER ON SPINDLE Figs. 14 SHUT OFF SWITCH - IS ACTIVATED WHEN THE REWIND SPOOL IS FULL OF LABELS SATO CL-408e Internal Rewinder...
