Comelit BRAVO SERIES Technical Sheet
Simplebus 2 intercom system video entry phone
Hide thumbs
Also See for BRAVO SERIES:
- Technical sheet (16 pages) ,
- Technical sheet (12 pages) ,
- Technical sheet (16 pages)
Advertisement
Quick Links
I
GB
F
FOGLIO
TECHNICAL
FEUILLE
TECNICO
SHEET
TECHNIQUE
FT SB2 07
1
2
3
4
5
6

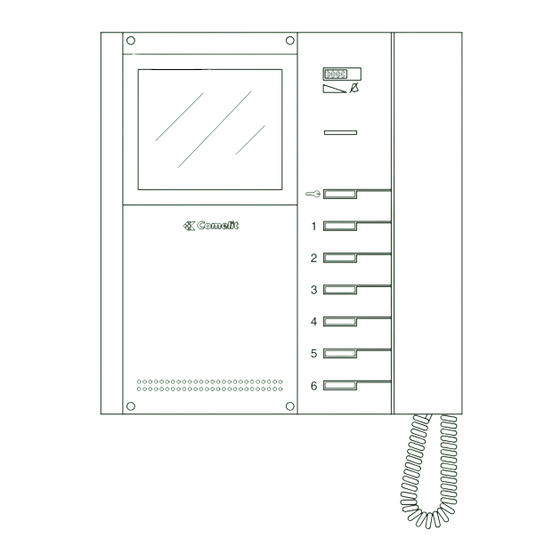

Videocitofono serie Bravo – Sistema intercomunicante Simplebus
Bravo series video entry phone - Simplebus Intercom System
Visiophone série Bravo- Système intercommunicant Simplebus
05 - 2006
GROUP S.P .A.
