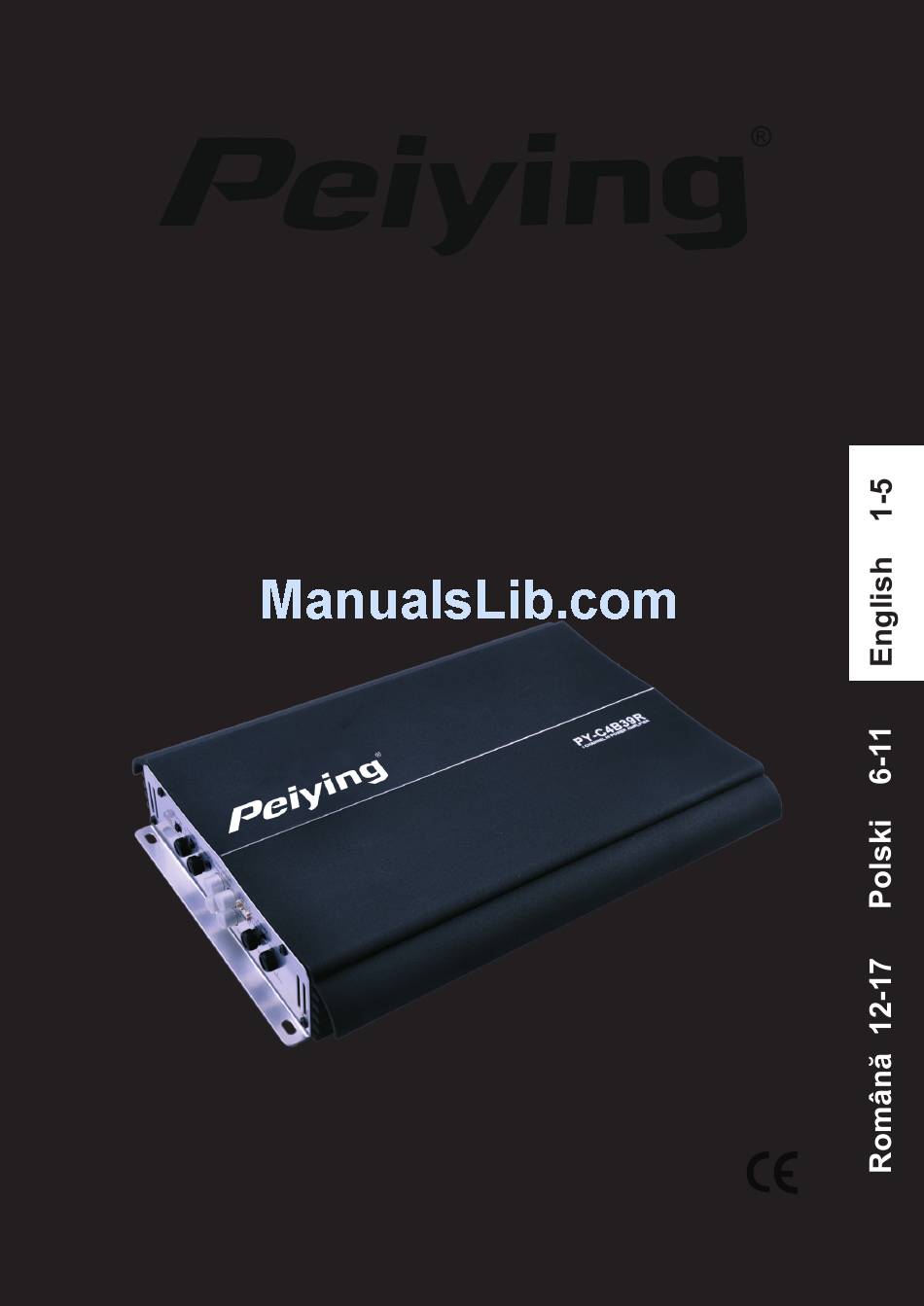

OWNER(S) MANUAL
CAR POWER AMPLIFIER
PY-C4B39R

Advertisement

loading

Related Manuals for Peiying PY-C4B39R

Summary of Contents for Peiying PY-C4B39R

  • Page 1 OWNER(S) MANUAL CAR POWER AMPLIFIER PY-C4B39R...
  • Page 2 INSTRUCTIONS FOR FUNCTIONS AND CONTROLS LOW INPUT Left and right channels inputs of the amplifier system. Preamplifier outputs of a source ( head unit,CD player,DAT,etc. ) or of an external electronic crossover must be connected to them. HIGH INPUT High level input terminals. Optional switches for CH1/CH2 High pass filter(HPF)/full pass filter(FLAT), CH3/CH4 Low pass filter(LPF)/full pass filter(FLAT).

  • Page 3: Electrical Connection

    Connect to remote turn-on lead of source unit. Connect to chassis ground of vehicle* SPECIFICATIONS Model PY-C4B39R RMS Power @ 13.8 VDC Power @ 4 Ohms 60W x 4 Power @ 2 Ohms 90W x 4 Bridged Power @ 4 Ohm 150W x 2 Min.
  • Page 4 YSTEM IRING 4 CHANNEL STEREO CONFIGURATION Speaker Impedance 2~4 Ohm Connect to remote turn-on lead of source unit. Speaker Impedance 2~4 Ohm...
  • Page 5 YSTEM IRING 3 CHANNEL BRIDGED MODE CONFIGURATION Speaker Impedance 2~4 Ohm Speaker Impedance YSTEM IRING 2 CHANNEL BRIDGED MODE CONFIGURATION Speaker Impedance Speaker Impedance...

  • Page 6: Troubleshooting

    ROUBLESHOOTING Before removing your amplifier ,refer to the list below and follow the suggested procedures. Always test the speakers and their wires first. AMPLIFIER WILL NOT POWER UP. Check for good ground connection. Check that remote DC terminal has at least 7V DC. Check that there is battery power on the + terminal.
  • Page 7 INSTRUKCJA OBS£UGI WZMACNIACZ SAMOCHODOWY PY-C4B39R...

  • Page 8: Opis Funkcji

    OPIS FUNKCJI LOW INPUT Gniazda wejœciowe dla lewego i prawego kana³u. W to miejsce pod³¹czamy sygna³ wyjœciowy z przedwzmacniacza (radio, odtwarzacz CD, DAT, etc.) lub sygna³ pochodz¹cy z innego Ÿród³a. HIGH INPUT Gniazda wejœciowe wysokiego poziomu dla lewego i prawego kana³u. Opcjonalny prze³¹cznik dla (CH1/CH2) filtr górnego pasma (HPF)/ filtr ca³ego pasma (FLAT) dla (CH3/CH4) filtr dolnego pasma (LPF) / filtr ca³ego pasma (FLAT).
  • Page 9 POD£¥CZENIE ZASILANIA +12V Pod³¹cz gniazdo +12V z dodatnim biegunem w akumulatorze. Gniazdo do pod³¹czenia zdalnego sterowania, które bêdzie sterowa³o w³¹czaniem i wy³¹czaniem wzmacniacza np. radio z wyjœciem REMOTE Napiêcie sygna³u steruj¹cego musi zawieraæ siê w przedziale od 7 do 15V DC Uziemienie.
  • Page 10 SCHEMAT POD£¥CZENIA CZTERY KANA£Y Impedancja g³oœników 2~ 4 Ohm Sterowanie wzmacniaczem Impedancja g³oœników 2~ 4 Ohm...
  • Page 11 SCHEMAT POD£¥CZENIA MOSTOWEGO TRZY KANA£Y Impedancja g³oœników 2~ 4 Ohm Impedancja g³oœników 4~ 8 Ohm SCHEMAT POD£¥CZENIA MOSTOWEGO DWA KANA£Y Impedancja g³oœników 4~ 8 Ohm Impedancja g³oœników 4~ 8 Ohm...
  • Page 12 RZWI¥ZYWANIE PROBLEMÓW Przeczytaj przed pod³¹czeniem, postêpuj zgodnie z procedurami. Zawsze sprawdzaj najpierw g³oœniki i przewody Nie mo¿na w³¹czyæ wzmacniacza. SprawdŸ czy dobrze pod³¹czy³eœ uziemienie GND. SprawdŸ czy sygna³ steruj¹cy wzmacniaczem ma odpowiednie napiêcie w granicach 7-15 V DV. SprawdŸ czy dobrze pod³¹czy³eœ przewód zasilaj¹cy. SprawdŸ...
  • Page 13 MANUAL DE UTILIZARE PY-C4B39R...
  • Page 14 FUNCTII SI COMENZI INTRARE Canalele de intrare Stanga (S) si Dreapta (D) ale sistemului de amplificare. Aici se conecteaza iesirile pre-amplificate ale unei surse (CD player, DAT, etc.). INTRARE DE SEMNAL MARE Terminale de intrare pentru semnal de nivel ridicat. X-OVER Comutatoare optionale pentru filtre semnal: inalta (HPF), trece-banda (FLAT) sau joasa (LPF).
  • Page 15 CONEXIUNEA ELECTRICA +12V Alimentare +12 V DC (de la bateria masinii). Terminalul care controleaza pornirea amplificatorului. Tensiunea aplicata trebuie sa fie intre +7 si +15V DC. Terminal de masa. Conectati la sasiul caroseriei. Pastrati lungimea cablului de de conectare la masa cat mai scurt posibil. Conectati la + 12V, printr-o siguranta adecvata.
  • Page 16 CONEXIUNI POSIBILE ALE SISTEMULUI CONEXIUNE STEREO 4 canale Impedanta difuzor 2 ~ 4 Ohmi Conectati la alimentarea sursei de semnal Impedanta difuzor 2 ~ 4 Ohmi...
  • Page 17 CONEXIUNE IN PUNTE cu 3 canale Impedanta difuzor 2 ~ 4 Ohmi Impedanta difuzor 4 ~ 8 Ohmi CONEXIUNE IN PUNTE cu 2 canale Impedanta difuzor 4~ 8 Ohmi Impedanta difuzor 4~ 8 Ohmi...
  • Page 18 DEPANARE In cazul aparitiei unei anomalii de functionare, consultati lista de mai jos si urmati procedurile sugerate. Testati intotdeauna difuzoarele si cablurile acestora. AMPLIFICATORUL NU PORNESTE Verificati pentru o buna conectare la masa. Verificati ca terminalul de alimentare +12 V DC sa aiba cel putin 7V DC. Verificati ca terminalul + al bateriei sa aiba suficienta tensiune.
  • Page 19 RECYCLING Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in the European Union and othor European countries with separate collection systems) This marking shown on the product or Its literature, indicates that It should not be disposed with other household wastes at the end of its working life.
