Owner's manual
Car amplifier Peiying Basic
PY-1K110AB
WZM0023

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PY-1K110AB and is the answer not in the manual?

Questions and answers

Related Manuals for Peiying PY-1K110AB

Summary of Contents for Peiying PY-1K110AB

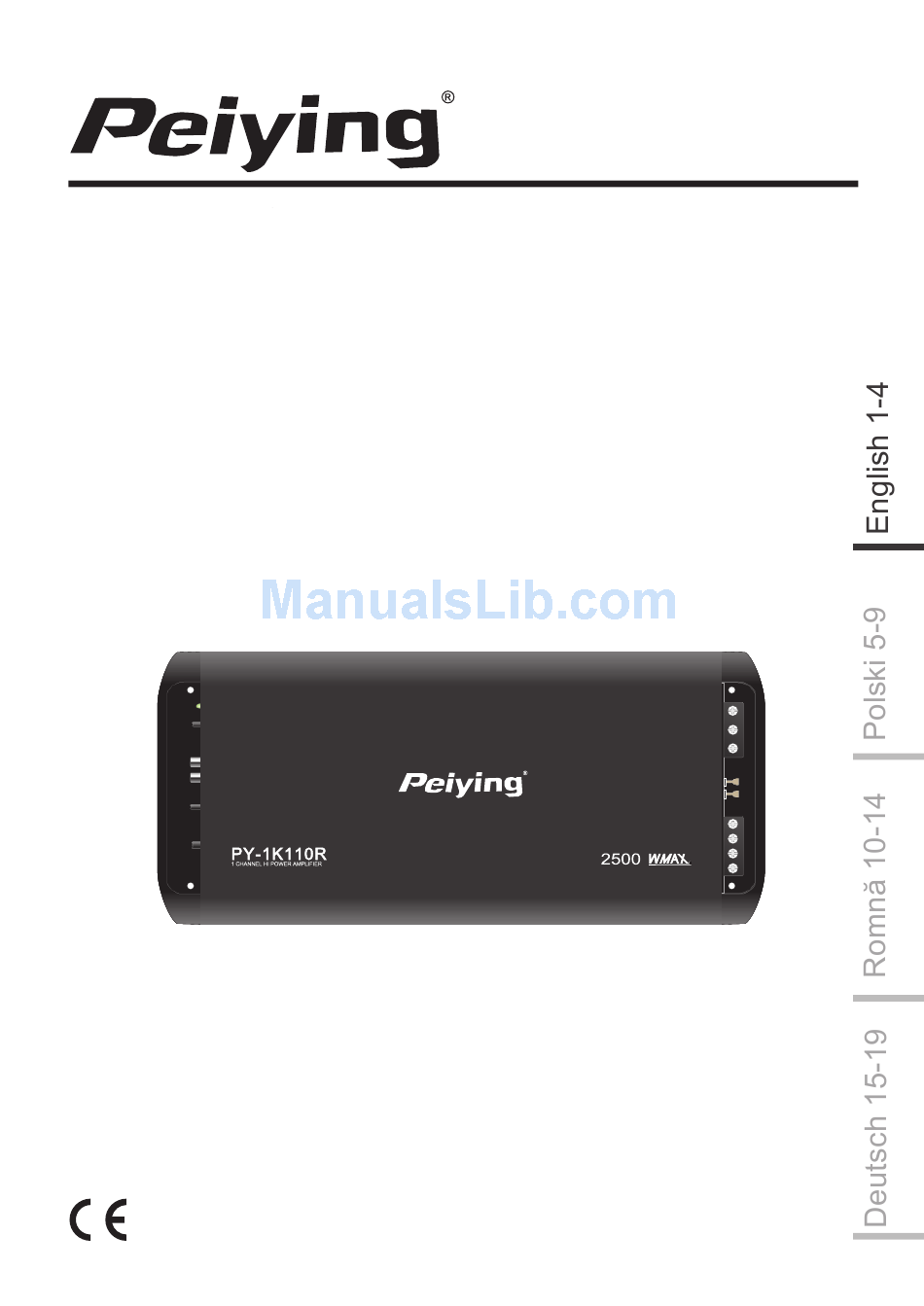

  • Page 1 Owner’s manual Car amplifier Peiying Basic PY-1K110AB WZM0023...
  • Page 6 Instrukcja obs ł Wzmacniacz smochodowy Peiying Basic PY-1K110AB WZM0023...

  • Page 7: Opis Funkcji

    OPIS FUNKCJI LOW OUTPUT Gniazda wyjściowe audio niskiego napięcia. Służące do podłączenia innego wzmacniacza LOW INPUT Gniazda wejściowe audio wzmacniacza. W to miejsce należy podłączyć sygnał pochodzący z innego źródła np. radio, odtwarzacz CD, etc. GAIN Pokrętło regulacji głośności. LPF Pokrętło regulacji dolnego pasma częstotliwości w zakresie od 40hz do 250Hz. PHASE Przełącznik kontroli fazy z 0 - 180 SUBSONIC Pokrętło regulacji pasma częstotliwości w zakresie 15Hz -50Hz...

  • Page 8: Podłączenie Zasilania

    PODŁĄCZENIE ZASILANIA +12V Podłącz gniazdo +12V do dodatniego bieguna w akumulatorze. REM Gniazdo do podłączenia zdalnego sterowania wzmacniaczem, służące do jego załączania i wyłączania. Podłącz je do wyjścia REMOTE lub anteny automatycznej w radiu.. Napięcie sygnału sterującego musi zawierać się w przedziale od 10 do 15VDC. GND Uziemienie.
  • Page 9 SCHEMAT PODŁĄCZENIA 1 KANAŁ Sterowanie wzmacniaczem Impedancja głośników 1~8Ohm...

  • Page 10: Rozwiązywanie Problemów

    ROZWIĄZYWANIE PROBLEMÓW Przeczytaj przed podłączeniem, postępuj zgodnie z procedurami. Zawsze sprawdzaj najpierw głośniki i przewody Nie można włączyć wzmacniacza. Sprawdź bezpiecznik. Sprawdź czy dobrze podłączyłeś uziemienie GND. Sprawdź czy sygnał sterujący wzmacniaczem ma odpowiednie napięcie przynajmniej 10V DV. Sprawdź czy dobrze podłączyłeś przewód zasilający. Sprawdź...
  • Page 11 Instructiuni De Utilizare Amplificator auto Peiying Basic PY-1K110AB WZM0023...
  • Page 12 FUNCTII SI COMENZI IESIRE Iesire pentru conectarea la un alt amplificator cu intrare low level folosind doar o singura iesire RCA de la sursa (unitatea centrala). INTRARE pentru conectarea la orice sursa (unitate centrala) cu iesire low level. Aceasta este iesirea RCA de la sursa (unitatea centrala). CASTIG Buton pentru reglarea volumului.
  • Page 13 CONEXIUNE ELECTRICA +12V (B+) Anodul terminalelor de conectare. Conectati la borna “ + “ a bateriei de masina. Terminalul care controleaza pornirea amplificatorului. Tensiunea aplicata trebuie sa fie intre +10 si +15V DC. GND Terminal de masa. Conectati la sasiul caroseriei. Pastrati lungimea cablului de conectare la masa cat mai scurt posibil.
  • Page 14 CONEXIUNI POSIBILE ALE SISTEMULUI CONFIGURARE 1 CANAL Conectati la alimentarea sursei de semnal Impedanta difuzor 1~8 Ohmi...
  • Page 15 DEPANARE In cazul aparitiei unei anomalii de functionare, consultati lista de mai jos si urmati procedurile sugerate. Verificati intotdeauna difuzoarele si cablurile acestora. AMPLIFICATORUL NU PORNESTE Verificati conectarea la masa. Verificati ca terminalul de alimentare +12 V DC sa aiba cel putin 10V DC. Verificati ca terminalul + al bateriei masinii sa aiba suficienta tensiune.
  • Page 16 Bedienungsanleitung Auto-Verstärker Peiying Basic PY-1K110AB WZM0023...
  • Page 17 HINWEISE FÜR FUNKTIONEN UND BEDIENELEMENTE NIEDRIGPEGEL EINGANG Eingang des Verstärkers. Hier wird der Vor-Verstärkte Ausgang einer Quelle angeschlossen. (CD Player, DAT, usw.). NIEDRIGPEGEL AUSGANG Durchgeschleifter Ausgang des Verstärkers. Hier wird ein anderer Verstärker mit einem Niedrigpegel Eingang angeschlossen. PEGEL Lautstärkeregler. LPF Regler für Niedrigpassfilter (LPF).

  • Page 18: Elektrische Anschlüsse

    ELEKTRISCHE ANSCHLÜSSE +12V Anschlussklemmen für + 12 V Gleichstrom (Von der Autobatterie). Terminal zum Anschluss des Fernbedienungskabels, welches von der Quelle kommt und die die Einschaltung des Verstärkers kontrolliert. Angelegte Spannung muss zwischen 10 und 15 V Gleichstrom sein. GND Masseanschluss. Wird an der Karoserie des Autos angeschlossen. Das Kabel sollte so kurz wie möglich sein.
  • Page 19 VERBINDUNGEN DES GERÄTES 1 KANALMODUS An die Fernbedienung der externen Signalquelle anschließen Lautsprecherimpedanz 1 ~ 8 Ohm...

  • Page 20: Störungsbehebung

    STÖRUNGSBEHEBUNG Im falle einer Störung, sehen Sie in der nachstehenden Liste die möglichen Fehlerquellen und ihre Behebung. Testen Sie immer die Lautsprecher und Kabel. DER VERSTÄRKER LÄST SICH NICHT EINSCHALTEN Überprüfen Sie die Erdung. Überprüfen Sie die Spannungsversorgung von + 12 V Gleichstrom; sie sollte mindestens + 10V betragen.
  • Page 21 RECYCLING Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in the European Union and othor European countries with separate collection systems) This marking shown on the product or Its literature, indicates that It should not be disposed with other household wastes at the end of its working life.
  • Page 24 SPRAWDŹ INNE PRODUKTY PEIYING SEE OTHER PRODUCTS PEIYING PYBC300W PY-GPS7005 PY-PS700A PY-BG694T6 WEJDŹ NA GO TO WWW.PEIYING.PL...
