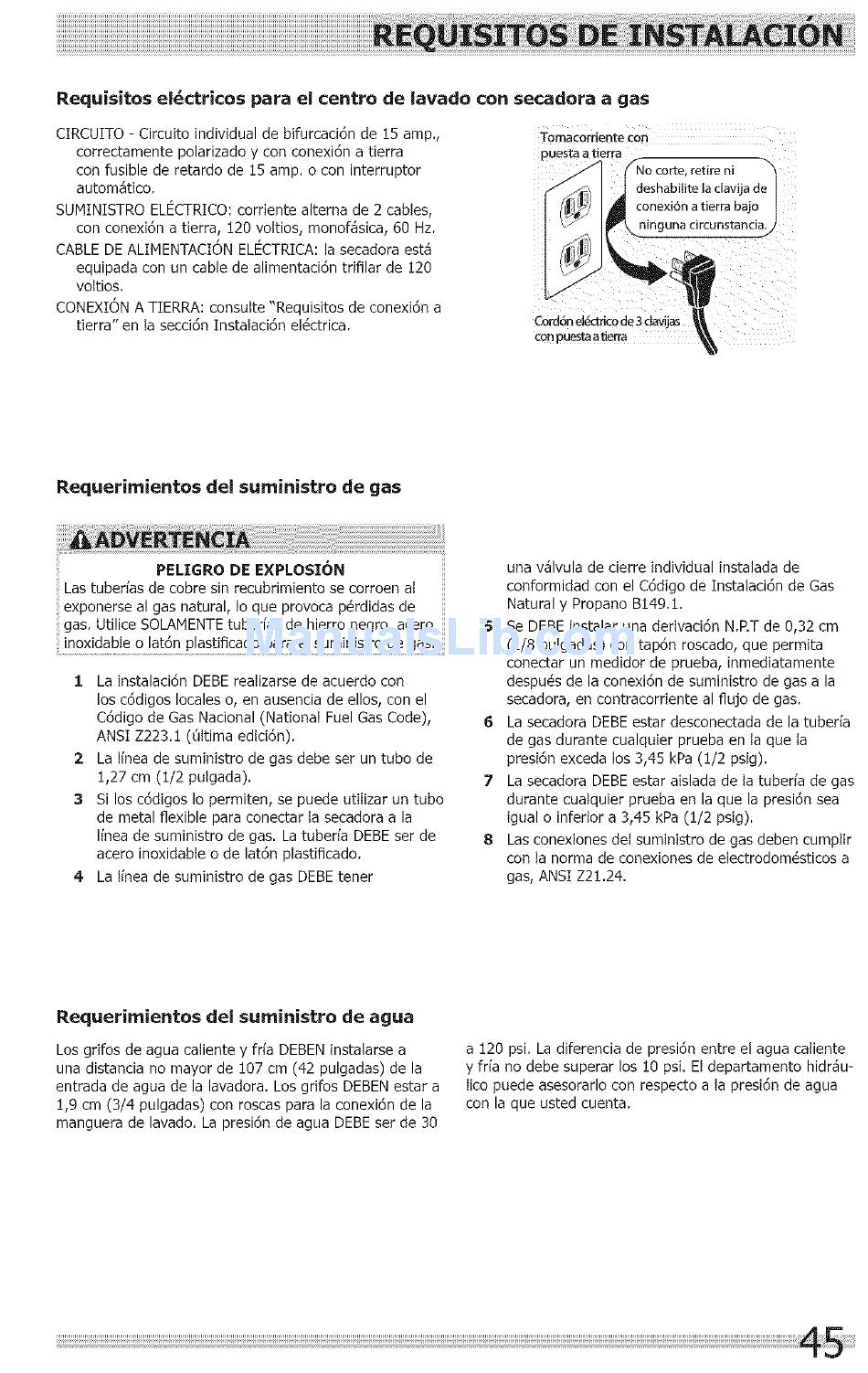

Frigidaire FFLG2022MW3 Installation Manual page 45

Requisi_s el_ctricos para el centro de lavado con secadora a gas
CIRCUITO - Circuito individual de bifurcaci6n de 15 amp.,
correctamente polarizado y con conexi6n a tierra
con fusible de retardo de 15 amp. o con interruptor
autom_tico.
SUMINISTRO ELECTRICO: corriente alterna de 2 cables,
con conexi6n a tierra, 120 voltios, monof_sica, 60 Hz.
CABLE DE ALINENTACION ELECTRICA: la secadora est_
equipada con un cable de alimentaci6n trifllar de 120
vottios.
CONEXION A TIERRA: consutte "Requisitos de conexi6n a
tierra" en la secci6n Instalaci6n el_ctrica.
Tomacorri_nte con
_ u_ _erra{fN_ .... te, retire ni
_ I J _h_b,_t_clavija de
_ t
I t_#_P I J
..... i6natierrabajo
Requerimientos del suministro de gas
gas. Utilice SOLAMENTEtuber[as de hierro negro, acero
inoxidable o lat6n plastificado paraelsuministro d e gas.
1 La instalaci6n DEBE realizarse de acuerdo con
los c6digos locales o, en ausencia de ellos, con el
C6digo de Gas Nacional (National Fuel Gas Code),
ANSI Z223.1 (01tima edici6n).
2 La tinea de suministro de gas debe ser un tubo de
1,27 cm (1/2 putgada).
3 Si los c6digos Io permiten, se puede utitizar un tubo
de metal flexible para conectar ta secadora a la
linea de suministro de gas. La tuberia DEBE ser de
acero inoxidabte o de lat6n plastiflcado.
4 La linea de suministro de gas DEBE tener
una v_lvula de cierre individual instalada de
conformidad con el C6digo de Instalaci6n de Gas
Natural y Propano B149.1.
5 Se DEBE instalar una derivaci6n N.RT de 0,32 cm
(1/8 pulgadas) con tap6n roscado, que permita
conectar un medidor de prueba, inmediatamente
despu_s de la conexi6n de suministro de gas a la
secadora, en contracorriente al flujo de gas.
6 La secadora DEBE estar desconectada de la tuberia
de gas durante cualquier prueba en la que la
presi6n exceda los 3,45 kPa (1/2 psig).
7 La secadora DEBE estar aislada de ta tuberia de gas
durante cuatquier prueba en la que la presiBn sea
igual o inferior a 3,45 kPa (1/2 psig).
8 Las conexiones det suministro de gas deben cumplir
con ta norma de conexiones de electrodom_sticos a
gas, ANSI Z21.24.
Requerimientos del suministro de agua
Los grifos de agua catiente y fria DEBEN instalarse a
una distancia no mayor de 107 cm (42 pulgadas) de la
entrada de agua de la lavadora. Los grifos DEBEN estar a
1,9 cm (3/4 pulgadas) con roscas para la conexi6n de la
manguera de lavado. La presi6n de agua DEBE ser de 30
a 120 psi. La diferencia de presi6n entre el agua caliente
y fria no debe superar los 10 psi. Et departamento hidr_u-
lico puede asesorarlo con respecto a la presi6n de agua
con la que usted cuenta.
