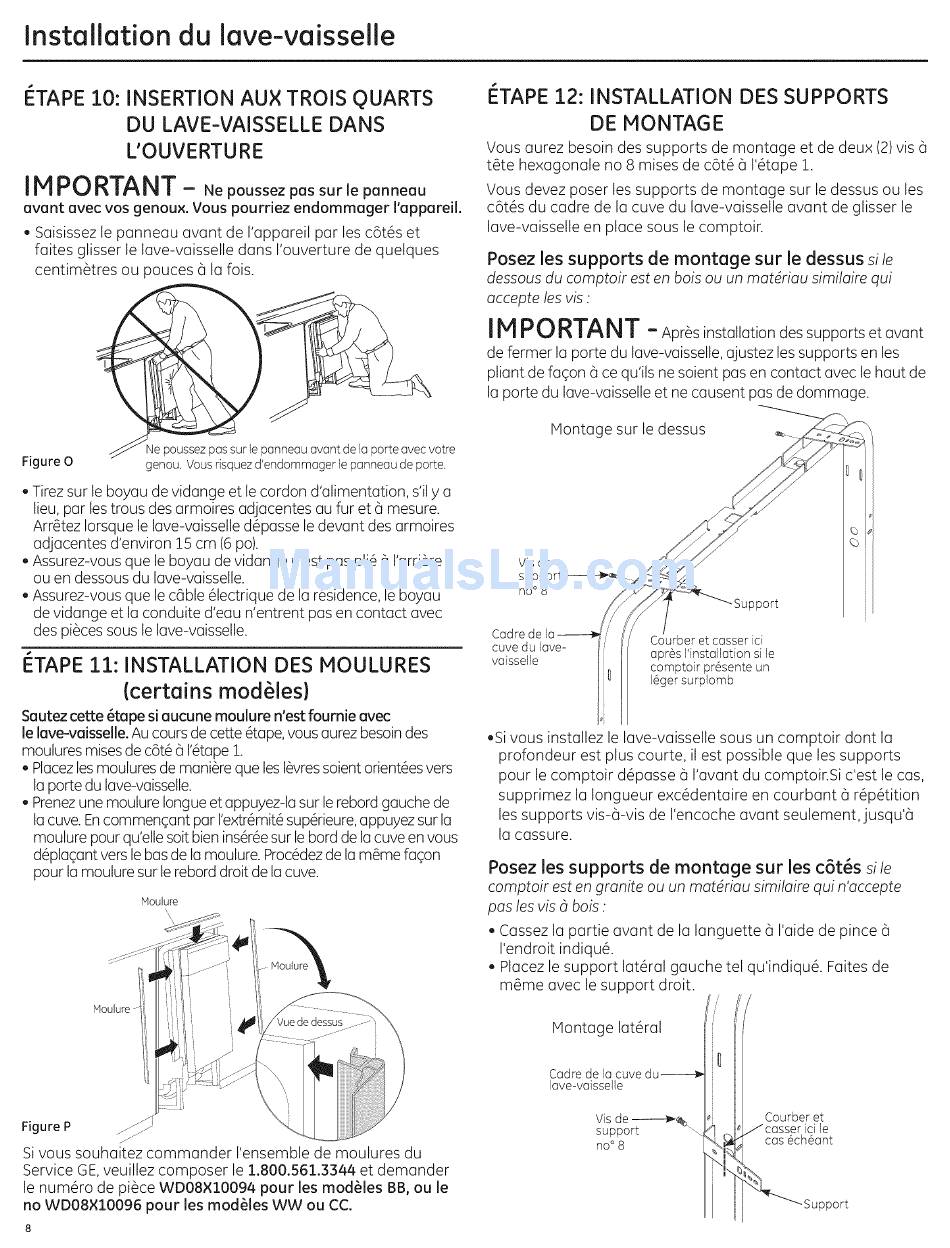

Installation du lave-vaisselle
I_TAPE 10: INSERTION AU× TROIS QUARTS
DU LAVE-VAISSELLE DANS
L'OUVERTURE
IMPORTANT
- Ne poussez pas surle panneau
avant avec vos genoux. Vous pourriez endommager l'appareil.
. Saisissez le panneau avant de I'appareil par les cat@set
faites glisser le lave-vaisselle dans I'ouverture de quelques
centim@tres ou pouces 6 la fois.
Figure 0
Ne poussez pas sur le panneau avant de la porte avec votre
genou. Vous risquez d'endommager le panneau de porte.
. Tirez sur le boyau de vidange et le cordon d'alimentation, s'ily a
lieu, par lestrous des armoires adjacentes au fur eta mesure.
Arratez Iorsque le lave-vaisselle dapasse le devant des armoires
adjacentes d'environ 15 cm (6 po).
. Assurez-vous que le boyau de vidange n'est pas pli6 a I'arriare
ou en dessous du lave-vaisselle.
. Assurez-vous que le cable 6lectrique de la rasidence, le boyau
de vidange et la conduite d'eau n'entrent pas en contact avec
des piaces sous le lave-vaisselle.
I_TAPE 11: INSTALLATION DES MOULURES
(certains modules)
Sautez cette 6tape si aucune mouJuren'est fournie avec
le lave-vaisselle.Au cours de cette @ape, v ous aurezbesoin des
moulures misesde cat6 6 I'@ape!.
. Placezlesmoulures de mani@eque lesI_vressoient orientaesvers
la porte du lave-vaisselle.
Prenezune moulure Iongueet appuyez-lasur le rebord gauche de
la cuve. Encommenqant par I'extr_mit6sup@ieure, a ppuyez sur la
moulure pour qu'ellesoit bien ins@_esur le bard de la cuve en vous
d_plaqantvers le bas de la moulure. Proc_dezde la m_me faqon
pour la moulure sur le rebord droit de la cuve.
Houlure
Houlure --
Figure P ....--_z
jJ"
Si vous souhaitez commander I'ensemble de moulures du
Service GE,veuillez composer le 1.800.561.3344 et demander
le num@o de piece WD08×10094 pour les mod@les BB, ou le
no WD08×10096 pour les modules WW ou CO.
I_TAPE 12: INSTALLATION DES SUPPORTS
DE MONTAGE
Vous aurez besoin des supports de montage et de deux (2)vis 6
t_te hexagonale no 8 mises de c6t6 6 I'@ape !.
Vous devez poser les supports de montage sur le dessus ou les
c6t_s du cadre de la cuve du lave-vaisselle avant de glisser le
lave-vaisselle en place sous le comptoir.
Posez les supports de montage sur le dessus si le
dessous du comptoir est en bois ou un matdriau similaire qui
accepte les vis :
IM PORTANT - Apr s
installation des supports et avant
de fermer la porte du lave-vaisselle,ajustez les supports en les
pliant de faqon a ce qu'ils ne soient pas en contact avec le haut de
la porte du lave-vaisselle et ne causent pas de dommage.
Hontage sur le dessus
Vis de
support
no ° 8
Cadre
cure du lave-
vaisselle
Support
Courber et casser ici
apr@sPinstallation si le
comptoir pr@sente un
lager surplomb
.Si vous installez le lave-vaisselle sous un comptoir dont la
profondeur est plus courte, il est possible que les supports
pour le comptoir dapasse 6 I'avant du comptoir.Si c'est le cas,
supprimez la Iongueur excadentaire en courbant a rap@ition
les supports vis-a-vis de I'encoche avant seulement, jusqu'a
la cassure.
Posez les supports de montage sur les cat,s si/e
comptoir est en granite ou un matdriau similaire qui n'accepte
pas les vis 8 bois :
. Cassez la pattie avant de la languette a I'aide de pince a
I'endroit indiqu&
. Placez le support lat@al gauche tel qu'indiqu& Faites de
m_me avec le support droit.
Hontage lat@al
Cadre de lacuredu------_
lave-vaisselle
Vis de _%
support "-.
no ° 8
Courber et
ici le
cas 6ch6ant
pport
