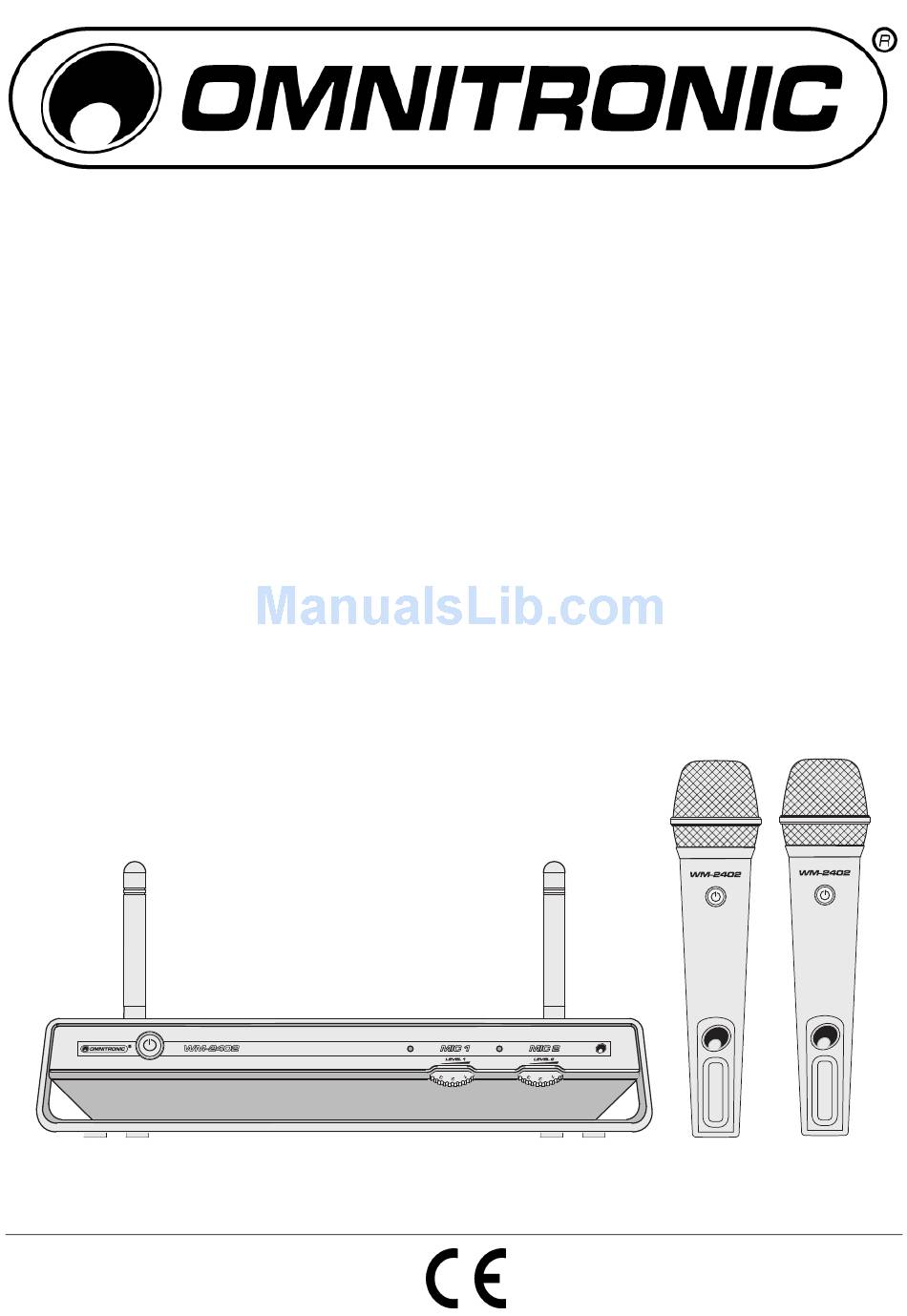

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL WM-2402 WIRELESS MICROPHONE SYSTEM © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Page 2 2/16 00071114.DOC, Version 1.0...
-
Page 3: Table Of Contents
13072002 This user manual is valid for the article number: 13072002 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/16 00071114.DOC, Version 1.0... -
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für das OMNITRONIC Funkmikrofon-System WM-2402 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 5: Sicherheitshinweise
Explosionsgefahr. 3. BESTIMMUNGSGEMÄSSE VERWENDUNG Das Funkmikrofonsystem WM-2402 besteht aus zwei dynamischen Handmikrofonen mit integriertem Sender, die zur drahtlosen Signalübertragung an die Empfangseinheit dienen. Die Übertragung der Mikrofonsignale erfolgt digital und störungsarm auf 2 von 16 wählbaren Kanälen im 2,4-GHz-Bereich. Die Übertragungsreichweite beträgt ca. -
Page 6: Bedienelemente Und Anschlüsse
4. BEDIENELEMENTE UND ANSCHLÜSSE Empfangsantennen Verbindungsanzeige MIC 1 und MIC 2 Empfangen das Sendesignal der Handmikrofone. Zeigen eine bestehende Funkverbindung zum entsprechenden Mikrofon. Netzschalter und Betriebsanzeige Lautstärkeregler MIC 1 und MIC 2 Halten Sie die Taste 2 Sekunden gedrückt, um den Empfänger ein- oder auszuschalten. - Page 7 Ein-/Ausschalter mit Betriebsanzeige Batteriefach für zwei 1,5-V-Batterien • Leuchtet als Betriebsanzeige • Blinkt bei schwachen Batterien Wahlschalter für den Übertragungskanal • Zum Ausschalten länger gedrückt halten Sendeantenne Decken Sie diesen Bereich im Betrieb nicht ab. 7/16 00071114.DOC, Version 1.0...
-
Page 8: Inbetriebnahme
5. INBETRIEBNAHME 5.1 Empfänger aufstellen Stellen Sie den Empfänger auf einer ebenen Fläche auf und richten Sie die beiden Antennen senkrecht auf. Für optimale Übertragungsqualität platzieren Sie den Empfänger in Höhe der Mikrofone und halten eine freie Sichtlinie aufrecht. Achten Sie darauf, dass der Empfang nicht durch Gegenstände in der Übertragungsstrecke oder andere Funksender (z. -
Page 9: Bedienung
6. BEDIENUNG Schalten Sie den Empfänger ein. Drücken Sie die Taste bis sie grün leuchtet. Schalten Sie die Mikrofone mit der Taste ein. Die Taste leuchtet im Betrieb. Leuchtet die Taste nach dem Einschalten nicht oder beginnt sie zu blinken, sind die Batterien erschöpft und müssen ersetzt werden. -
Page 10: Reinigung Und Wartung
7. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Die Geräte sollten regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer den Batterien der Mikrofone keine zu wartenden Teile. -
Page 11: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC wireless microphone system WM-2402. If you follow the instructions given in this manual, we are sure that you will enjoy this set for a long period of time. Unpack the devices. -
Page 12: Safety Instructions
Any damages caused by liquids having entered the device are not subject to warranty! 3. OPERATING DETERMINATIONS The wireless microphone system WM-2402 consists of two dynamic hand-held microphones with integrated transmitter which serve for wireless signal transmission to the receiving unit. The microphone signals are digitally transmitted with low interference on 2 of 16 selectable channels in the 2.4 GHz range. -
Page 13: Operating Elements And Connections
4. OPERATING ELEMENTS AND CONNECTIONS Reception antennas Connection indication MIC 1 and MIC 2 Pick up the transmission signal of the hand-held Indicate existing connection microphones. corresponding microphone. Power on/off with indicator Level controls MIC 1 and MIC 2 Press this button 2 seconds to switch the receiver Controls for the audio signal of the respective on or off. -
Page 14: Setting Into Operation
Power on/off with indicator Battery compartment for two 1.5 V batteries • Lights up as a power indication • Flashes if batteries are exhausted Selector switch for the transmission channel • Keep pressed for a while to switch off Transmitting antenna Do not cover this area during operation. -
Page 15: Inserting Batteries Into The Microphones
5.3 Inserting batteries into the microphones For operation, each microphone requires two 1.5 V AA batteries. Move the cover of the battery compartment on the rear side of the microphones in direction of the microphone head and take it off. Insert two batteries as indicated in the battery compartment. -
Page 16: Cleaning And Maintenance
Use a small screwdriver to turn the selector switch to another position. Use one of the 8 marks or one of the 8 gaps for selecting a new transmission channel. It is possible to check the new connection immediately by means of the connection indication. After a radio connection is set up, the LED flashes once and then lights steadily.
