  • Page 1: User Manual

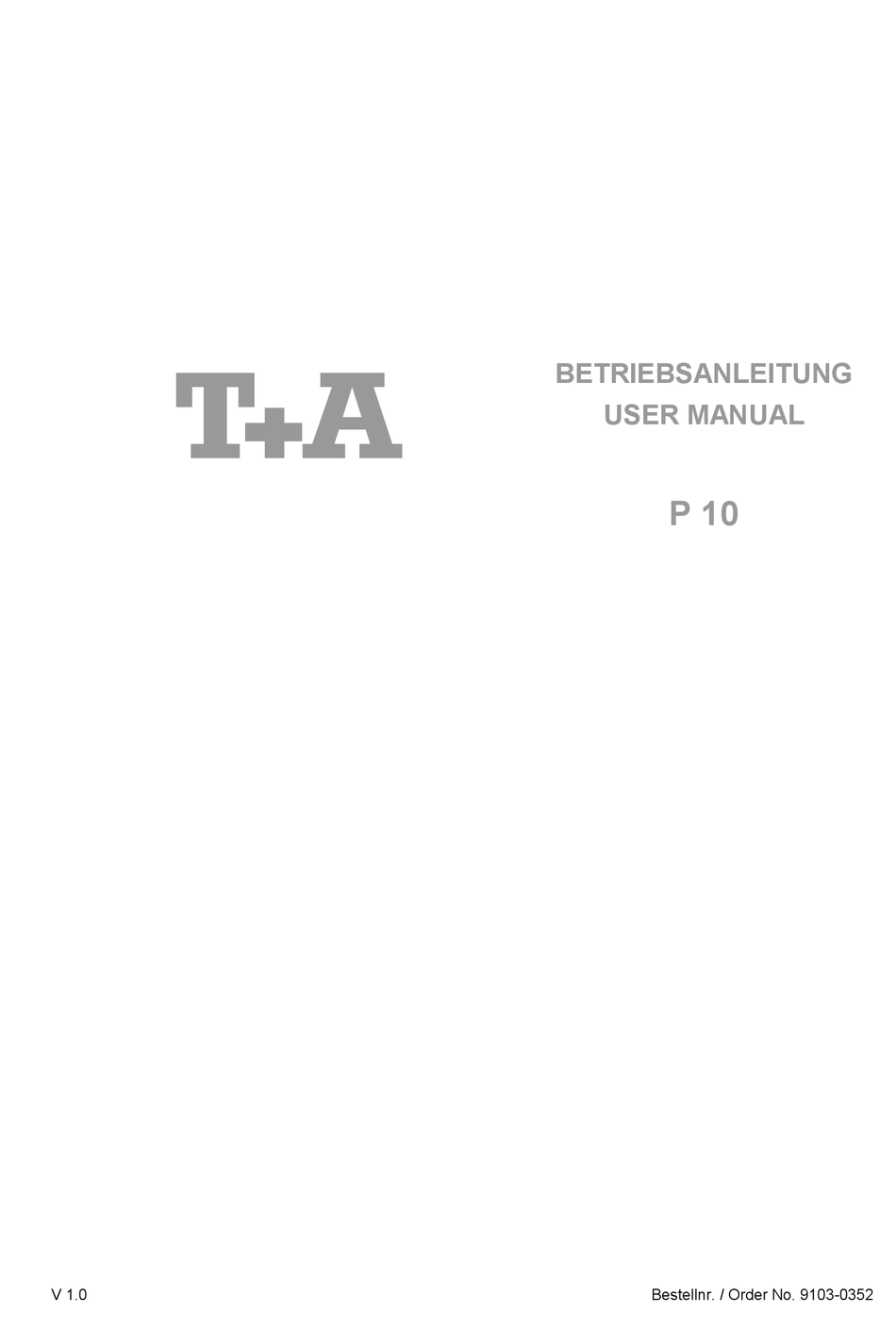

    BETRIEBSANLEITUNG USER MANUAL P 10 V 1.0 Bestellnr. / Order No. 9103-0352...
  • Page 3 Seite / Page Deutsch ....................4 English ....................24 Anhang / Appendix A: Anschlussbilder ................... 42 Wiring diagrams ................... 42 Anhang / Appendix B: Technische Daten ................43 Technical specifications ..............43...

  • Page 4: Deutsch

    Um auch noch eventuelle Masseschleifen in der Verbindung mit dem gerade aktiven Quellgerät auszuschließen, kann der aktive Eingang zusätzlich auf 'Floating Ground' geschaltet werden. In dieser Stellung wird der Eingang des P10 auf differentielle Betriebsart umgeschaltet und die niederohmige Masseverbindung zwischen Quellgerät und P10 wird aufge- hoben.

  • Page 5: Table Of Contents

    Inhaltsverzeichnis Seite Bedienung Bedienelemente an der Frontseite ..................6 Betriebsarten- und Quellenwahl ..................6 Sonderfunktionen....................... 7 Lautstärke und Balance ..................... 8 Display..........................9 Fernbedienung ......................... 10 Schutzschaltung ....................... 11 Wissenswertes über Röhren ....................11 Anschluss und Inbetriebnahme Sicherheitshinweise ......................12 Anschlusselemente ......................

  • Page 6: Bedienelemente An Der Frontseite

    HEAT, HV), die Hörquelle oder das Programm (S, P) ge- wählt. Der Schalter kann von Hand nach links und rechts In diesen Positionen des Hauptschalters ist der P10 voll gedreht werden. Bei Fernbedienung wird der Schalter eingeschaltet und betriebsbereit. Die gewählte Quelle motorisch in die gewählte Position gebracht.

  • Page 7: Sonderfunktionen

    Sonderfunktionen Über die Stellungen S (Special) und P (Program) können Sonderfunktionen erreicht werden, die im normalen Betrieb nicht benötigt werden. Die Bedienung der ent- sprechenden Menüs kann daher ausschließlich mit den Tastern   /   /   an der Gerätefront er- ...

  • Page 8: Lautstärke Und Balance

    Befindet sich der Hauptschalter in Stellung S, dient Hinweis: dieser Taster zum Aktivieren der jeweiligen Funktion. • Wenn die 'FLOAT' Betriebsart verwendet werden soll, sollten Quellgerät und P10 mit einem Massekabel (siehe 'Verdrahtungsdiagramm, Anhang CHINCH OUT / ...

  • Page 9: Display

    Display Der P10 verfügt über ein Display, das über den Betriebs- Die Bedeutung der einzelnen Leuchtsymbole ist in der zustand des Gerätes informiert. Außerdem können auf unten stehenden Tabelle zusammengefasst. dem Display Zusatzinformationen dargestellt werden. Symbol Funktion Hinterbandkontrolle bei Recorder-Aufnahme eingeschaltet ½...

  • Page 10: Fernbedienung

    Fernbedienung Dem P10 liegt als Zubehör die Fernbedienung F10 bei. Mit dieser Fernbedienung können alle wesentlichen Funktionen des P10 bedient werden. Ferner sind mit der Fernbedienung F10 alle  Quellgeräte fernbedienbar, sofern diese über einen Steueranschluss verfügen. Link Die folgende Tabelle zeigt die Fernbedienungstaster und deren Funktion bei der Be- dienung des Gerätes.

  • Page 11: Schutzschaltung

    Da Röhren einer gewissen Alterung unterworfen sind, hat. führt der Prozessor Buch über die abgelaufene Betriebs- Im P10 wacht ein Mikroprozessor darüber, dass die zeit der Röhren. Nach 5000 Betriebsstunden empfehlen Röhren immer so schonend wie möglich angeheizt wir eine Überprüfung der Röhren durch Ihren  Fach- werden und dass sie stets vor Überlastungen geschützt...

  • Page 12: Sicherheitshinweise

    Sicherheitshinweise Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt Das Gerät darf nur vom qualifizierten Fachmann geöffnet diese Betriebsanleitung vollständig lesen und insbe- werden. Reparaturen und das Auswechseln von Siche- sondere die Aufstellungs-, Betriebs- und Sicherheitshin- rungen sind von einer autorisierten  ...
  • Page 13 Bestimmungsgemäßer Gebrauch Gerätezulassung und Konformität mit EG-Richtlinien Das Gerät ist ausschließlich zur Ton- und/oder Bild- Das Gerät ist zum bestimmungsgemäßen Gebrauch in wiedergabe im Heimbereich in trockenen Räumen unter der EG zugelassen. Berücksichtigung aller in dieser Anleitung gemachten An- Durch das am Gerät befindliche  Zeichen erklärt  gaben bestimmt.

  • Page 14: Anschlusselemente

        RS 232 DISC - Eingangsbuchse Steueranschluss zur Fernsteuerung des P10 und zur In- tegration in vernetzte Multimedia-Anlagen. Eingangsbuchsen zum Anschluss eines Disc-Players (CD-, DVD- oder SACD-Player). RECORDER Ein- und Ausgangsbuchsen für den Anschluss eines Ge- rätes mit Aufzeichnungs- und Wiedergabemöglichkeiten...
  • Page 15     Netzsicherung Ein Auswechseln der Sicherung darf nur durch einen Fachmann erfolgen. dürfen Sicherungen verwendet werden, deren Bezeichnung exakt mit dem Geräteaufdruck übereinstimmt!     Netzeingang / Netzschalter Diese Buchse dient dem Netzanschluss und beinhaltet den Hauptnetzschalter.

  • Page 16: Aufstellung, Verkabelung, Inbetriebnahme

    Aufstellung, Verkabelung, Inbetriebnahme Mechanische Entkopplung Auspacken Die Standfläche und der Untergrund, auf dem hochwer- Packen Sie den Verstärker vorsichtig aus und heben Sie tige HiFi-Geräte aufgestellt werden, haben einen nicht zu die Originalverpackung sorgfältig auf. Der Karton und das unterschätzenden Einfluss auf die erreichbare Klangqua- Verpackungsmaterial sind speziell für dieses Gerät konzi- lität.
  • Page 17 Anschluss Das Anschlussschema des Gerätes ist auf den An- Lautsprecher- und Signalkabel schlussbildern im Anhang dargestellt. Die verwendeten Lautsprecher- und Signalkabel haben Verlegen Sie Netz- oder Lautsprecherkabel sowie die einen nicht zu unterschätzenden Einfluss auf die Wieder- Fernbedienungs-Kabel möglichst entfernt von Ton- und gabequalität der Gesamtanlage.

  • Page 18: Glossar

    Glossar Universeller Vorverstärker-Eingang (AUX engl. auxiliary Einige Analog-Plattenspieler sind mit dynamischen Ton- input) zum Anschluss hochpegeliger Signalquellen (d. h. abnehmer-Systemen (engl. Moving Coil, d. h. bewegte Signalquellen mit einem Ausgangspegel zwischen 0,25 V Spule) ausgestattet. Der Verstärker kann optional mit und 4 V).
  • Page 19 Signale gebildet, mit dem Effekt, dass Störungen Surroundbetrieb um. Im Surroundbetrieb sind Lautstärke- komplett herausfallen und das reine, unverfälschte Signal und Klangregelung des P10 deaktiviert, da diese zur Weiterverarbeitung zur Verfügung steht. Ganz be- Funktionen nun vom Decoder übernommen werden.

  • Page 20: Betriebsstörungen

    Fernbedienungs-Sender herstellen (Glastüren können stören). Maximaler Ab- stand zwischen Sender und Empfänger ca. 8 Meter. Den P10 so positionieren, dass er weder direktem Sonnenlicht noch zu heller Be- leuchtung ausgesetzt ist. Leuchtstoff- lampen und Energiesparlampen wirken sich besonders störend aus.
  • Page 21 Störung: Nach dem Batteriewechsel der Fernbe- dienung lässt sich das Gerät nicht mehr fernbedienen (nur bei Sondersoft- ware mit geänderter Fernbedienungs- adresse im P10). Ursache: Die Fernbedienung war vor dem Batterie- wechsel Fernbedienungsadresse 2 eingestellt. Durch den Batteriewechsel ist diese Einstellung verloren gegangen.

  • Page 23: English

    English...
  • Page 24 P10. This mode of operation works in a similar way to a symmetrical connection - although in the case of the P10 it can also be used with normal, non-symmetrical source devices and standard Cinch cables.
  • Page 25 Contents Page Operation Front panel controls ......................26 Selecting the operating positions and source ..............26 Special functions ......................27 Volume control and balance ..................... 28 Screen ..........................29 Remote control handset ....................30 Protective circuit ........................31 Useful information about valves ..................31 Using the system for the first time Safety Notes ........................

  • Page 26: Front Panel Controls

    However, The smooth, processor-controlled warming-up process of this means that the P10 can now be switched on from the the P10 avoids damage to the valves and extends their Standby setting using the remote control handset.

  • Page 27: Special Functions

    Special functions The S (Special) and P (Program) settings can be used to access special functions which are not generally needed in normal operations. For this reason the appropriate menus can only be operated using the   ,  ...

  • Page 28: Volume Control And Balance

     control (LOUDNESS) circuit, which compensates for the frequency-dependent sensitivity of the human ear at very Hold the button pressed in to switch the P10’s recording low volume levels, due to the characteristics of aural outputs on; the symbol lights up when the recording physiology.

  • Page 29: Screen

    Screen The front panel of the P10 incorporates a screen which The meaning of the individual illuminated symbols is provides information about the amplifier’s operational listed in the table below. state. Additional information can also be called up on the screen when desired.

  • Page 30: Remote Control Handset

    The P10 is supplied complete with the F10 remote control handset, which can be used to operate all the essential functions of the P10. The F10 can also control all  source devices, provided that they feature an Rlink control socket.

  • Page 31: Protective Circuit

    In the P10 a micro-processor controls the heating of the Since valves have a natural ageing tendency, the valves and ensures that this process is as gentle as...

  • Page 32: Safety Notes

    Safety notes For your own safety please consider it essential to read The case should only be opened by a qualified specialist these operating instructions right through, and observe in technician. Repairs and fuse replacements should be particular the notes regarding setting up, operation and entrusted to an authorised ...

  • Page 33: Fcc Information To The User

    Approval conformity with Approved usage directives This device is designed exclusively for reproducing In its original condition the unit meets all currently valid sound and/or pictures in the domestic environment. It is European regulations. It is approved for use as stipulated to be used in a dry indoor room which meets all the within the EC.

  • Page 34: Back Panel Connections

       RS 232 DISC - input sockets Control socket for remote control of the P10, and for integration into a networked multi-media system. Input sockets for connecting a disc player (CD, DVD or SACD player). RECORDER Input and output sockets for connecting a device which...

  • Page 35: Mains Fuse

        Mains fuse A replacement fuse should only be fitted by a qualified person. The replacement fuse must be of exactly the same type and rating as the original, as stated on the amplifier’s back panel placard. ...

  • Page 36: Setting Up, Wiring, Using The System For The First Time

    Setting up, wiring, using the unit for the first time Unpacking Mechanical de-coupling Carefully unpack the amplifier and store the original The quality and characteristics of the base on which your packing material carefully. The carton and packing are high-quality Hi-Fi equipment stands define the limits of specially designed for this unit and will be needed again if sound quality which can be achieved.
  • Page 37 Connections Loudspeaker and signal cables Loudspeaker cables and signal cables (inter-connects) The amplifier wiring arrangements are shown in the have a significant influence on the overall reproduction diagrams in the Appendix. quality of your sound system, and their importance Mains and loudspeaker cables, and also remote control should not be under-estimated.

  • Page 38: Glossary

    Glossary Source device Universal pre-amplifier input (AUX = auxiliary input) for The term source device refers to those elements of a Hi- connecting high-level signal sources (i.e. signal sources Fi system which provide a sound signal, such as tuners, with an output level between 0.25 V and 4 V). CD players, recorders etc.

  • Page 39: Volume Control

    TASI ( Surround Interface) This interface, normalised by , enables you to loop a  surround decoder between the source select switch and the amplifier’s volume control. If a decoder is connected in this way, the interface automatically detects it and switches to surround mode. In surround mode the amplifier’s volume and tone controls are disabled, as these functions are assumed by the decoder.

  • Page 40: Trouble Shooting

    Maximum range between transmitter and receiver approx. 8 metres. Position the P10 in such a way that it is not subjected to direct sunlight or strong artificial lighting. Fluorescent and energy- saving lamps are powerful sources of interference.

  • Page 41: A: Wiring Diagrams

    Problem: The machine does not respond to remote control commands after you fit new batteries in the remote control handset (only when the remote control address has been changed using special software). Cause: The remote control was set to remote control address 2 before you changed batteries.

  • Page 42: A: Anschlussbilder

    Ground lead necessary if operating mode 'FLOAT' is used for D10. Hinweis: Für Plattenspieler ohne internen Phono-Vorverstärker besteht die Möglichkeit, den optional erhältlichen Phono- Vorverstärker PRE in den P10 einzubauen. Note: For turntable without built in phono pre-amplifier the optional phono pre-amplifier PRE can be installed into P10.

  • Page 43: B: Technische Daten

    Anhang / Appendix B Technische Daten / Technical Specifications Eingänge / Inputs Empfindlichkeit / Sensitivity 250 mV / 20 kΩ Ω Ω Ω Aufnahmeausgang / Recorder Outputs Kopfhörerausgang / Phones Max. Ausgangsspannung / max. output level Lastimpedanz / Load impedance >...
  • Page 44 B elektroakustik GmbH & Co. KG Herford Deutschland Germany...
