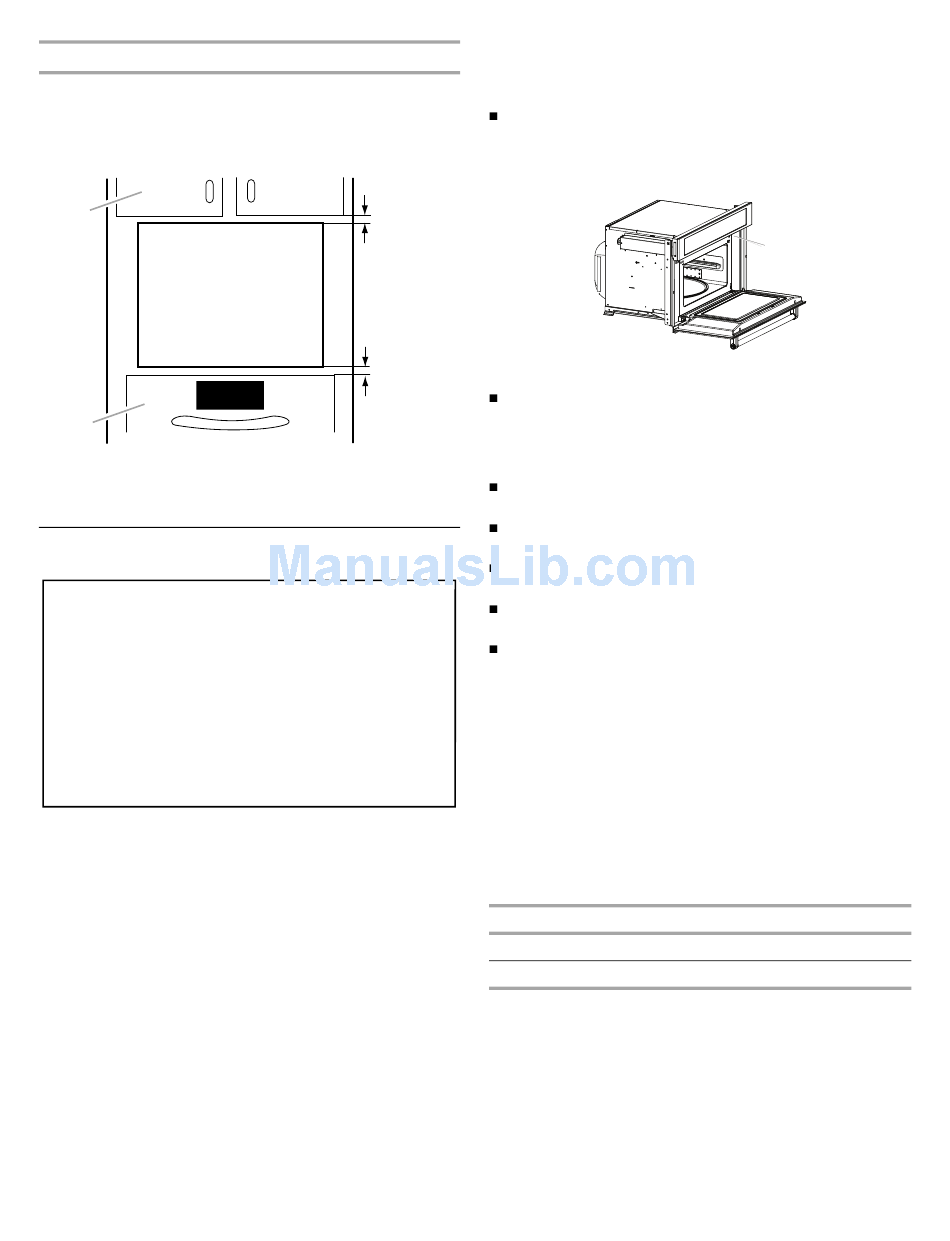

Distances de dégagement minimales pour l'installation
Pour une installation correcte, les distances de dégagement
minimales suivantes doivent être respectées au-dessus et au-
dessous de l'ouverture dans le placard.
Installation par le dessus – Four encastré simple
A
B
A. Placard supérieur
B. Four inférieur simple
Modèles approuvés : KMBP100E et KMBP107E.
Spécifications électriques
INSTRUCTIONS DE LIAISON
À LA TERRE
Pour un four à micro-ondes raccordé en
permanence :
Le four à micro-ondes doit être raccordé à un système
de câblage permanent en métal relié à la terre, ou le
câblage d'alimentation doit inclure un conducteur de
liaison à la terre connecté à la borne ou à un fil de
liaison à la terre sur le four à micro-ondes.
CONSERVER CES INSTRUCTIONS
Si l'on utilise un conducteur distinct de liaison à la terre lorsque
les codes le permettent, il est recommandé qu'un électricien
qualifié vérifie que la liaison à la terre et le calibre des
conducteurs sont conformes aux codes locaux.
En cas de doute quant à la qualité de la liaison à la terre du four à
micro-ondes, consulter un électricien qualifié.
Ce four à micro-ondes doit être raccordé à un système
permanent, métallique de câblage relié à la terre.
S'assurer que la connexion électrique et le calibre des fils sont
appropriés et conformes au National Electrical Code, aux normes
ANSI/NFPA 70 – dernière édition, ou aux normes CSA C22.1-94,
au Code canadien de l'électricité, Partie 1 et C22.2 N° O-M91 –
dernière édition, et à tous les codes et règlements locaux.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Raccordement électrique
Pour installer le four à micro-ondes correctement, il faut établir le
type de raccords électriques que l'on utilisera et suivre les
instructions indiquées ici.
Le four à micro-ondes doit être alimenté par une source
d'électricité appropriée (caractéristiques de tension et
fréquence spécifiées sur la plaque signalétique). La plaque
signalétique se trouve sous le tableau de commande, le long
de l'évent du four.
1"
(2,5 cm)
1"
(2,5 cm)
Le four à micro-ondes est alimenté par une tension nominale
à partir
du
de 120/240 volts sous 20 A, contient 4 conducteurs (L1, L2,N
dessus
et terre) dans le câble flexible et doit être connecté à un
du four
circuit de 20 A d'intensité nominale maximale, protégé contre
les surintensités sur les circuits L1 et L2.
On recommande d'utiliser un fusible ou un disjoncteur
temporisé.
Le câble flexible du four à micro-ondes doit être connecté
directement dans le boîtier de connexion.
Ne pas couper le conduit. La longueur du conduit fourni est
destinée à faciliter l'entretien/le dépannage éventuel du four.
L'installateur doit fournir un connecteur de conduit
(homologation UL ou CSA).
Si le domicile est équipé d'un câblage en aluminium, suivre
les instructions suivantes :
1. Raccorder une section de câble en cuivre massif aux
conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l'aluminium.
Suivre la procédure recommandée par le fabricant de
connecteurs électriques. Les raccordements aluminium/
cuivre doivent satisfaire aux prescriptions des codes locaux
et de l'industrie, et être conformes aux pratiques de câblage
reconnues.
Pour les critères d'alimentation électrique, se reporter au tableau
suivant.
Tension
120/240 VCA
120/208 VCA
A
A. Plaque signalétique
Four à micro-ondes avec convection
19,9 A/3250 W
19,9 A/3250 W
9
