Installation Du Four À Micro-Ondes - KitchenAid KMBP100ESS Installation Instructions Manual

27" (68.6 cm) and 30" (76.2 cm) electric built-in convection microwave oven
Hide thumbs

Advertisement

Table of Contents
4. Installer un connecteur de conduit (homologation UL ou CSA)
sur le boîtier de connexion.
A
A. Connecteur de conduit (homologation UL ou CSA)
5. Acheminer le conduit de câble flexible depuis le four à micro-
ondes jusqu'au boîtier de connexion – utiliser un connecteur
de conduit (homologation UL ou CSA).
6. Serrer les vis sur le connecteur de conduit.
7. Achever le raccordement électrique.

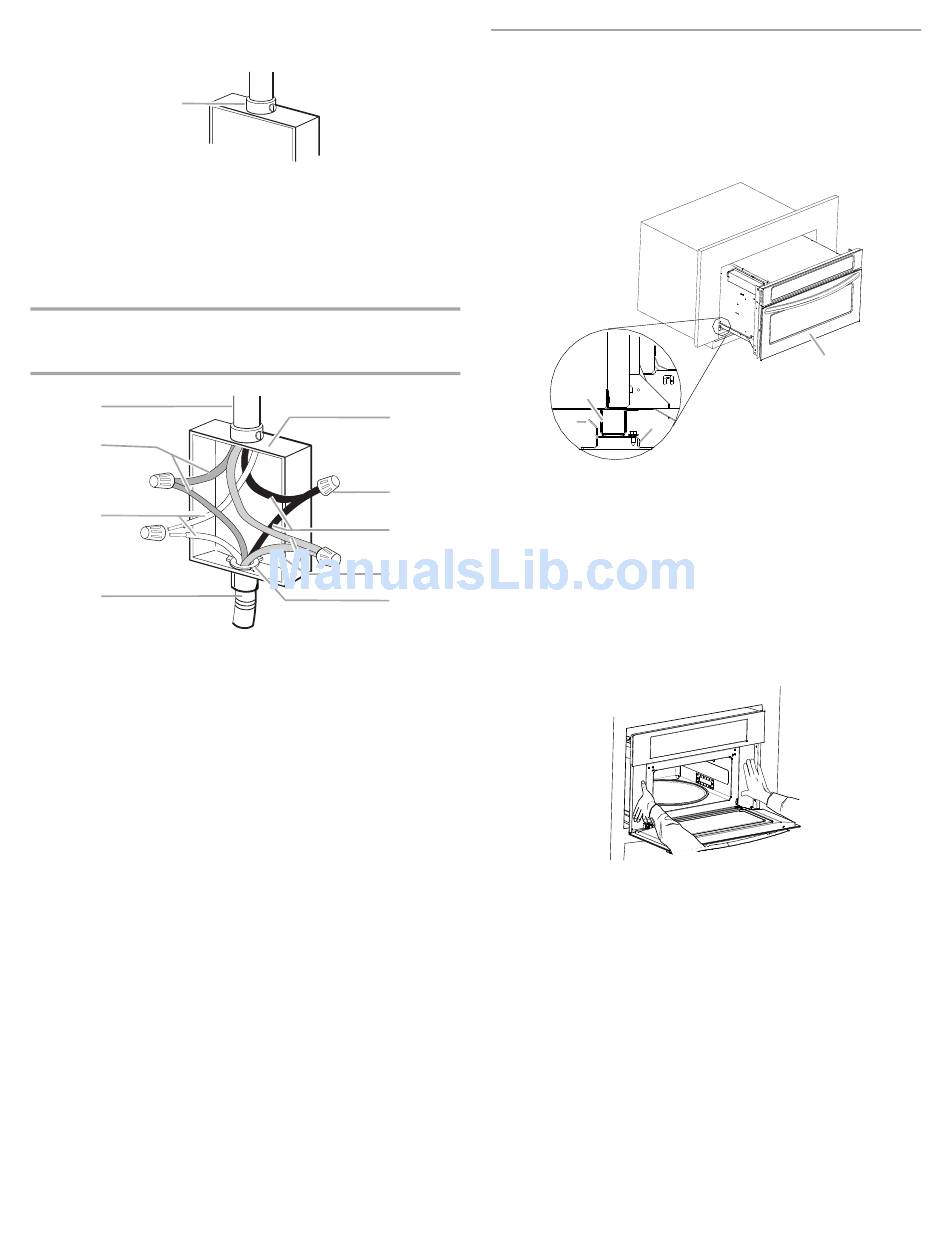

Raccordement du câble à 3 conducteurs avec terre de
l'alimentation du domicile au câble du four à micro-
ondes à 4 conducteurs
A
B
C
D
A. Câble de l'alimentation électrique
du domicile
B. Conducteurs verts (ou nus)
C. Conducteurs blancs
D. Câble à 4 conducteurs du four à
micro-ondes
E. Connecteur de conduit
(homologation UL ou CSA)
1. Connecter ensemble les 2 conducteurs noirs (G) avec un
connecteur de fils (homologation UL).
2. Connecter les 2 conducteurs blancs (C) avec un connecteur
de fils (homologation UL).
3. Connecter ensemble les 2 conducteurs rouges (F) avec un
connecteur de fils (homologation UL).
4. Connecter ensemble les 2 conducteurs verts (ou nus) avec un
connecteur de fils (homologation UL).
5. Installer le couvercle du boîtier de connexion.
I
H
G
F
E
F. Conducteurs rouges
G. Conducteurs noirs
H. Connecteur de fils
(homologation UL)
I. Boîtier de connexion
Installation du four à micro-ondes
1. À l'aide d'au moins 2 personnes, soulever le four à micro-
ondes et l'introduire partiellement dans l'ouverture
d'encastrement du placard. Si l'on a installé une trousse
d'entretoise, soulever le four à micro-ondes et le placer par
dessus celle-ci puis placer le micro-ondes entre les
languettes de guidage.
C
A
B
A. Rebord de la barre de calage
B. Barre de calage
C. Four à micro-ondes
2. Pousser contre le châssis avant du four à micro-ondes pour
introduire le four dans le placard. Enfoncer complètement le
four à micro-ondes dans le placard et le centrer dans la cavité
du placard.
REMARQUE : Ouvrir la porte du four à micro-ondes et
pousser sur la zone du joint du châssis avant du four à micro-
ondes lorsque l'on introduit le four à micro-ondes dans le
placard. Ne pas pousser contre les bords externes.
3. À l'aide d'un foret de ¹⁄₈" (0,32 cm), percer des avant-trous
dans les glissières de montage situées de chaque côté du
four à micro-ondes.
C
11
