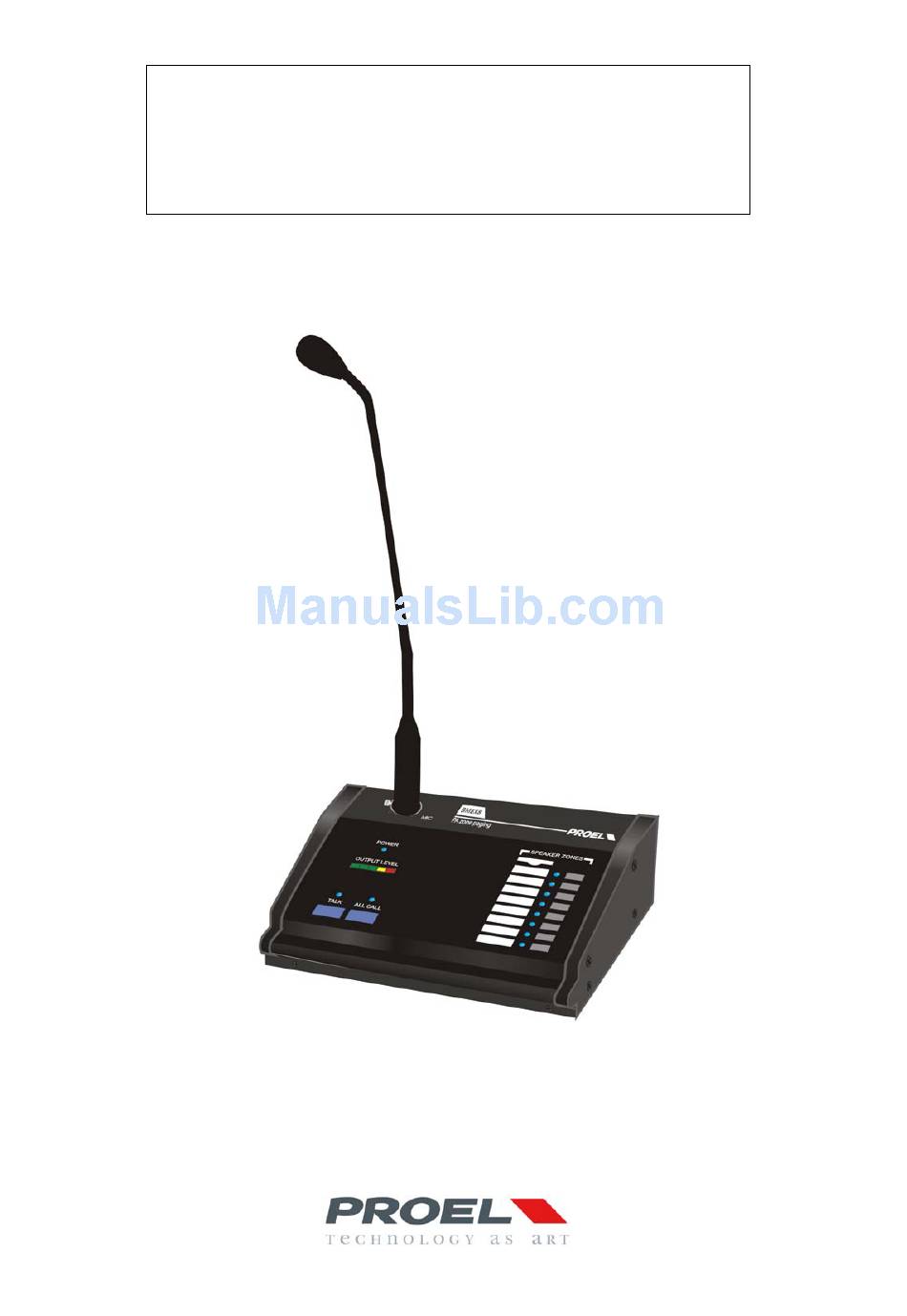

- Page 1 MANUALE UTENTE - INSTRUCTION MANUAL Base microfonica digitale per annunci – Digital microphone console for announcement BM8X8...
-
Page 3: Table Of Contents
INDICE PRECAUZIONI D’USO ..........................4 DESCRIZIONE ............................6 PANNELLO FRONTALE ......................... 6 PANNELLO POSTERIORE ........................7 INSTALLAZIONE ED ALIMENTAZIONE ..................... 8 UTILIZZO DELLA POSTAZIONE ......................9 COLLEGAMENTO DELLE UNITA’ DI ESPANSIONE EXBM08X8 ..........9 ... -
Page 4: Precauzioni D'uso
PRECAUZIONI D’USO AVVERTENZA:Per ridurre il rischio di folgorazione, non rimuovere il coperchio (o il pannello posteriore). All’interno non sono contenute parti riparabili dall’utente; affidare la riparazione a personale qualificato. ATTENZIONE: Per ridurre il rischio d’incendio o di folgorazione, non esporre questo apparecchio alla pioggia o all’umidità. Questo simbolo, ove compare, segnala la presenza di un voltaggio pericoloso non isolato all’interno del corpo dell’apparecchio –... - Page 5 In caso si verifichino interferenze nel circuito di provenienza, il valore di THD sarà superiore al 10%. Non installare questo apparato in una libreria o in altri luoghi a spazio ristretto • PROEL S.P.A. declina ogni responsabilità in caso di scorretta installazione dell’unità.
-
Page 6: Descrizione
DESCRIZIONE La base microfonica digitali per annunci BM8X8 è caratterizzata da una completa gestione a microprocessore ed è dedicata unicamente all’impiego con la matrice digitale di gestione voce/musica MATRIX88. La BM8X8 è dotata di microfono a condensatore elettrete contraddistinto da un’elevata sensibilità e da un’ampia risposta in frequenza, 8 tasti di selezione a zone o gruppi di zone, tasto ALL e tasto TALK. -
Page 7: Pannello Posteriore
4. Indicatore TALK Il LED è acceso (luce blu) quando il pulsante TALK è premuto e si spegne in caso contrario 5. Tasto di attivazione microfono Dopo aver selezionato la zona, mantenendo premuto il tasto TALK è possibile diffondere l’annuncio. Alla pressione del tasto TALK nella zona selezionata il programma musicale corrente verrà... -
Page 8: Installazione Ed Alimentazione
1. Interruttore di accensione Accendere la consolle posizionando l’interruttore sulla posizione ON 2. Ingresso Alimentazione 24 V DC L’alimentazione 24 V DC è sempre necessaria. Collegare l’alimentatore fornito in dotazione 3. Porta di Connessione RJ45 Collegare l’uscita (fig.3, rif.3) all’ingresso PAGING MIC dell’unita centrale MATRIX88 utilizzando un cavo CAT5UTP 4. -
Page 9: Utilizzo Della Postazione
Nel caso si voglia espandere un sistema a 16-24-32 zone si rende necessario, per le operazioni di paging , dotare la consolle di chiamata di 16-24-32 pulsanti di selezione zone. Alla BM8X8 possono essere collegati al massimo 3 moduli EXBM8X in cascata. Connessione tra la paging console e la tastiera supplementare: Attraverso il cavo in dotazione (10P IDE) collegare la console e la tastiera supplementare oppure due tastiere supplementari. -
Page 10: Caratteristiche Tecniche
93/68/CEE, secondo il seguente standard: EN 60065:1998 La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di apportare miglioramenti ai prodotti esistenti, senza preavviso e in qualunque momento. REV. 00 3811... - Page 11 INDICE IMPORTANT SAFETY INSTRUCTIONS .................... 12 DESCRIPTION ............................14 FRONT PANEL ............................14 BACK PANEL ............................15 INSTALLATION AND POWER SUPPLY ................... 16 USE ................................16 EXBM08X8 Expansion units connection ..................17 ...
-
Page 12: Important Safety Instructions
1. IMPORTANT SAFETY INSTRUCTIONS CAUTION: To reduce the risk of electric shock do not remove cover (or back panel). No user serviceable parts inside. Refer servicing to qualified personnel only. WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture. This symbol is intended to alert the user of the presence of uninsulated dangerous voltage within the product enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. - Page 13 In case of interference from source signal, THD value will raise over 10%. Don’t place this unit in a bookshelf or in other enclosed spaces. • PROEL S.P.A. is not responsible for any damage that occurs due to a incorrect installation of the unit.
-
Page 14: Description
Thank you for choosing this Proel product and for trusting our brand, which strives to be synonymous with professionalism, precision, high quality and reliability. All of our products comply with EC regulations regarding audio equipment for continuous use. DESCRIPTION This digital paging console with gooseneck microphone is microprocessor controlled and is to be exclusively used with the digital MATRIX88. -
Page 15: Back Panel
4. TALK Indicator When the TALK button is pushed in the blue LED lights, when the button is not pushed in, the LED remains 5. Microphone activation button After selecting the zone, the announcement can be made by holding down the TALK button. When you push the TALK button any currently selected music program will be muted, the remote control display will show “Er”... -
Page 16: Installation And Power Supply
After having supplied power to the console through the cable provided, connect BM8X8 to MATRIX88 with a standard CAT5UTP cable. MATRIX88 features 2 RJ45 input buses; each of these inputs can be connected only to one BM8X8 base. Connection between a UTP CAT5 cable and an RJ45 connector to link a microphone station, according to the EIA/TIA –... -
Page 17: Exbm08X8 Expansion Units Connection
General Call Press the ALL CALL button and then the TALK button, and make your announcement talking in the microphone. Release the TALK button to end call. Zone Call Press the zone buttons to select the areas where you want the announcement to be heard. The corresponding LED will light up to confirm activation;... -
Page 18: Technical Features
Directive 73/23/EEC (Low Voltage) and later changes 93/68/CEE, according to the following standard: EN 60065:1998 Proel SpA maintains a policy of constant research and development, therefore we reserve the right to apply improvements to existing equipment without prior notice. REV. 00 38/11... - Page 20 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 info@proelgroup.com E-mail: www.proel.com...
