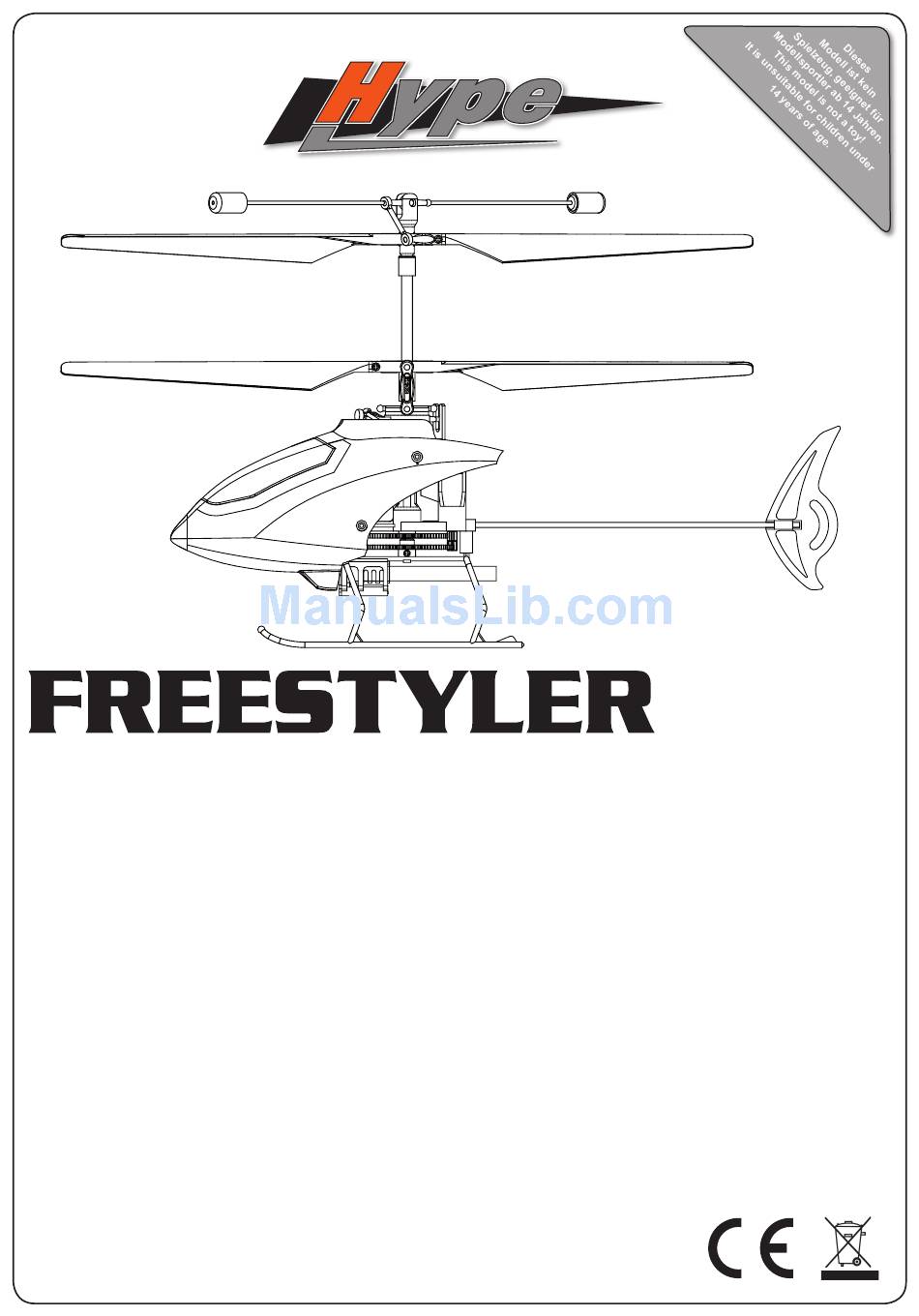

HYPE Freestyler Instruction Manual

Best.-Nr. 031-2400
2.4 GHz Coaxial-Helicopter mit LiPo-Antrieb
2.4 GHz Coaxial-Helicopter with LiPo-Power
Der Freestyler ist ein Coax-Helicopter der allerneuesten Generation mit innovativer 2.4 GHz Technik und
LiPo-Antrieb. Das völlig neuentwickelte Rotorsystem verleiht dem Freestyler ein besonders stabiles Flug-
verhalten und eine bisher unerreichte Steuerpräzision. Im Gegensatz zu anderen Coax-Helicoptern, lässt
sich der Freestyler wirklich präzise und gut kontrollierbar durch engste Räume steuern. Die Steuerung des
Modells folgt dabei der Logik großer Modellhubschrauber. So eignet sich der Freestyler auch für das Indoor-
Training bei schlechtem Wetter.
Der Freestyler verfügt über zwei Elektromotoren, die jeweils einen Hauptrotor antreiben. Über die Taumel-
scheibe erfolgt die zyklische Ansteuerung des Rotorkopfes. Die Regler-Empfängereinheit besteht aus einer
Platine auf der auch die Servos direkt angeordnet sind. Als Stromversorgung dient ein 3,7V / 110mAh LiPo-
Akku mit einem verpolungssicheren Anschlussstecker. Das Laden des Akkus erfolgt direkt im Senderge-
häuse. Durch die spezielle Formgebung des Senders kann durch simples Umdrehen des Sendergehäuses
zwischen der Steueranordnung Mode 1 und Mode 2 gewechselt werden.
The Freestyler reflects the latest generation of coax-helicopters with innovative 2.4 GHz technology and
LiPo battery power drive. The new developed rotor head system adds maximum flight stability and maximum
steering precision to the Freestyler helicopter. In contrast to other coax-helicopters, the freestyler can be
flown precisely through the narowest areas and is full controllable. The Freestyler's steering follows the logic
of bigger model helicopters. So the Freestyler can be used for real Indoor-Training in case of bad weather
conditions outside!
The model is equipped with two electric motors, to power up the two main rotors. The cyclic linkage of the ro-
tor is effected by the swashplate with two servos. The newly designed flight control unit includes the RX, the
speed controllers and the servos as well on one mainboard. For long flight times the Lithium Polymer battery
features 3,7V / 110mAh and reverse polarity protection. The transmitter features a special slot to charge the
battery. Because of the transmitter's symmetric geometry the change between steering Mode 1 and Mode 2
can be done by just turning the transmitter 180° around.
Bauanleitung / Instruction Manual
Ein Qualitätsprodukt aus dem Hause
Technische Daten / Technical Data
Rotordurchmesser / Main Rotor: ... 188 mm
Länge / Length:.............................. 213 mm
Gewicht / Weight: ................................ 27 g
LiPo-Akku / LiPo Battery.................3,7V 1s
RC-Funktionen / RC-Functions
Pitch (Drehzahl) / Pitch (RPM)
Roll / Aileron
Nick / Elevator
Heck / Rudder
