Eneo VKCD-1338 Installation And Operating Instructions Manual

1/3” colour dome camera, fixed
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

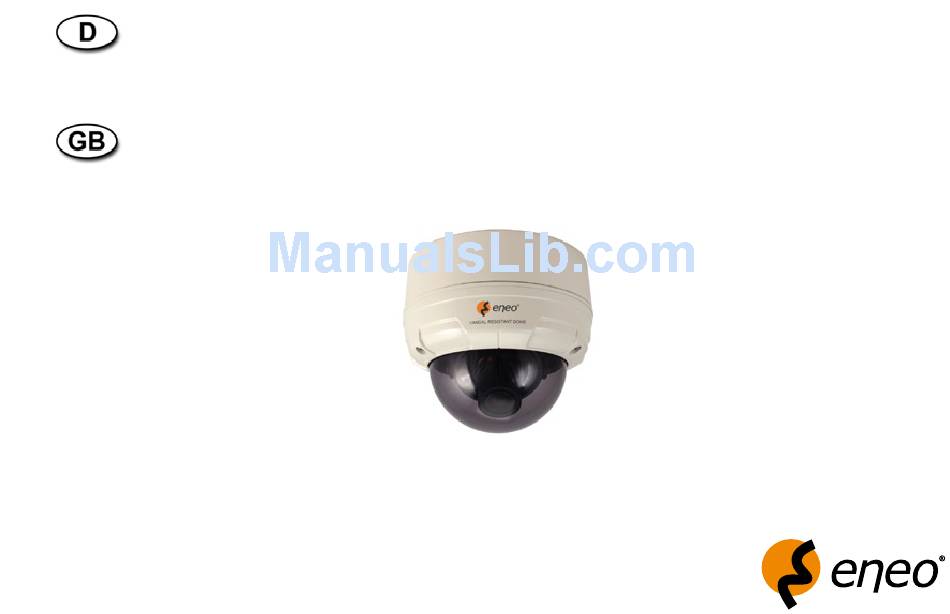

Montage und Betriebsanleitung
1/3" Farb-Domekamera, Fix, VKCD-1338
Installation and Operating Instructions
1/3" Colour Dome Camera, Fixed, VKCD-1338


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VKCD-1338 and is the answer not in the manual?

Questions and answers

Related Manuals for Eneo VKCD-1338

Summary of Contents for Eneo VKCD-1338

  • Page 1 Montage und Betriebsanleitung 1/3” Farb-Domekamera, Fix, VKCD-1338 Installation and Operating Instructions 1/3” Colour Dome Camera, Fixed, VKCD-1338...
  • Page 2 Betriebsanleitung www.videor.com Installation and Operating Instructions ⇒ www.eneo-security.com Mode d’emploi Instrukcja instalacji i obsługi...

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Contents . Sicherheitshinweise ........... 4 . Safety Instructions ........... 4 . DGUV-Anforderungen an optische . Requirements from the DGUV Raumüberwachungsanlagen ...... 6 (German Social Accident Insurance) as . Allgemeine Beschreibung ........7 regards room surveillance systems ..4 . Installation ............8 .

  • Page 4: Sicherheitshinweise

    1. Sicherheitshinweise • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft schädigen.
  • Page 5 • Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten. • Verwenden Sie nur Original-Ersatzteile und -Zubehör von Videor E. Hartig GmbH. • Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden. Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche dauerhaft schädigen. •...

  • Page 6: Dguv-Anforderungen An Optische Raumüberwachungsanlagen

    1.1 DGUV-Anforderungen an optische Raumüberwachungsanlagen • Die Kameras sollen möglichst gegen Wegnahme oder Zerstörung geschützt angebracht werden. • Um den Anreiz zu einem Überfall zu reduzieren, sollen Kameras sichtbar installiert werden. Zusätzlich dürfen auch Kameras versteckt installiert werden. • Das Bildaufzeichnungsgerät ist in einem verschlossenen und durch gleichwertige Maßnahmen gesicherten Raum aufzustellen.

  • Page 7: Allgemeine Beschreibung

    2. Allgemeine Beschreibung • /” Super HAD II Farb/SW CCD-Sensor Lieferumfang • Varifokal-Objektiv F,4/,8-9,5mm mit DC-Blende Domekamera • Empfindlichkeit 0,8Lux bei F, (Farbe & SW) Befestigungsbeipack • Menügeführtes Setup-Programm Test-Monitorkabel • Digitale Rauschunterdrückung (DNR) DC-Kabel mit offenen Enden • Intelligente Gegenlichtkompensation (SBLC) Bohrschablone •...

  • Page 8: Installation

    3. Installation Decke 3.1 Aufbau-Montage Bohrschablone . Bohrschablone an Wand oder Decke kleben. . Anhand der Bohrschablone vier Löcher bohren, Aufbaumontage- und Dübel in die Löcher stecken. basis . Aufbaumontagebasis mit den 4 Befestigungs- schrauben am Untergrund befestigen. Befestigungs- schrauben 4.

  • Page 9: Einbau-Montage

    3.2 Einbau-Montage Decke . Bohrschablone an Wand oder Decke kleben. . Anhand der Bohrschablone vier Löcher bohren, Bohrschablone und Dübel in die Löcher stecken. . Spannungs- und Videokabel zu den Anschluss- stellen verlegen. 4. Die Gehäusebasis mit 4 Schrauben am Untergrund befestigen.

  • Page 10: Teilebeschreibung Und Funktionen

    4. Teilebeschreibung und Funktionen Kamera-Aufbau Neigeverstellung Einstellung des vertikalen Winkels Schwenkverstellung Einstellung des horizontalen Winkels Horizontaldrehung Einstellung des Horizontalbereichs auf dem Bildschirm Fokushebel Fokus (nah/fern) Zoomhebel Zoom (Tele oder Weitwinkel)

  • Page 11: Anschluss

    5. Anschluss 5.1 Anschluss an Monitor und Spannungsversorgung • Videoausgang an den Videoeingang des Videoausgang Monitors anschließen. • Netzteil an den Stromversorgungseingang anschließen. Video (gelb) • Verwenden Sie eine Spannungsversorgung, die VDC (Gleichspannung) liefert. • Das Netzteil muss mindestens 80mA (bei VDC) liefern können.
  • Page 12 Anschluss an einen Monitor Monitor UTP Empfänger • UTP-Kabel (Unshielded Twisted Pair) direkt an den UTP-Ausgang der Kamera anschließen. Der UTP-Sender ist in die Kamera integriert, daher ist kein zusätzlicher UTP-Sender erforderlich. • Zum Anschluss des UTP-Kabels an einen Monitor oder einen DVR ist ein UTP-Empfänger notwendig. •...

  • Page 13: Kamera-Bedienung

    6. Kamera-Bedienung BRIGHTNESS 0~0 OFF, ON DC LEVEL 0~0 LENS OFF, ON /60 (/50), /0 (/00), /50, /500, /700, /K, SHUTTER /600, /500, /5K, /7K, /0K,/0K, /60K, /0K ~60 WHITE BAL MANUAL BLUE ~60 PUSH LEVEL 0~0 COLOR BURST OFF, ON DAY / NIGHT DELAY TIME ~5...
  • Page 14 SBLC OFF, LOW, MIDDLE, HIGH OFF, LOW, MIDDLE, HIGH SHARPNESS LEVEL 0~0 MIRROR OFF, ON AREA DISPLAY OFF, ON SENSITIVITY ~4 8~6 BOTTOM 8~6 MOTION LEFT 4~9 IMAGE ADJ RIGHT 4~9 INITIAL , ON RETURN AREA DISPLAY OFF, ON COLOR WHITE, YELLOW, GREEN, BLUE, RED, BLACK, GRAY PRIVACY 4~6...
  • Page 15 RIGHT 9~06 INITIAL PRIVACY , ON RETURN 0~0 IMAGE ADJ COLOR GAIN 0~0 GAMMA 0,5; 0,45; 0,6; 0,75 INITIAL , ON RETURN CAM ID 0~55 ID DISPLAY OFF, ON CAM TITLE UP / DN, LE / RI LANGUAGE ENG, CHN (PAL) GENERAL SYNC BAUDRATE...
  • Page 16 INITIAL , ON EXIT...

  • Page 17: Kamera-Einstellung

    6.1 Kamera-Einstellung Mit dem Joystick können Sie auf 5 Arten navigieren. a DOWN: Nach unten bewegen b UP: Nach oben bewegen c LEFT: Nach links bewegen d RIGHT: Nach rechts bewegen e MENU (SET): Den Joystick in seiner aufrechten Neutralposition drücken f Service-Monitor-Anschluss: Verwenden Sie den Service-Monitor-Anschluss, um bei der Installation Objektiv- winkel und -fokus einzustellen.

  • Page 18: Main Menu (Hauptmenü) - Allgemein

    6.2 MAIN MENU (Hauptmenü) – ALLGEMEIN Drücken Sie die MENU-Taste, um das SETUP-Menü aufzurufen. Wählen Sie das gewünschte Untermenü durch Drücken der Taste oder Zum Auswählen die Taste MENU (SET) drücken. Wenn das OSD-Menü geändert wird, wird INITIAL auf OFF gesetzt (außer LENS, CAM ID, BAUDRATE)
  • Page 19 6.2.1 LENS (Objektiv) Drücken Sie die MENU-Taste, um das Einstellungsmenü aufzurufen. 6.2.2 LENS ESC (ESC-Objektiv) • Wählen Sie LENS mit den UP/DOWN- oder den LEFT/RIGHT-Tasten. Sie können zwischen ESC und DC wählen, indem Sie die LEFT/RIGHT-Tasten drücken. Wählen Sie ESC und drücken Sie die MENU-Taste, um LENS ESC zu aktivieren. 1.
  • Page 20 6.2.3 LENS DC (DC-Objektiv) Wählen Sie DC und drücken Sie die MENU-Taste, um LENS DC zu aktivieren. 1. DC LEVEL (Einstellung der Bildhelligkeit) • Wählen Sie mit den UP/DOWN-Tasten DC LEVEL. Sie können den Wert mit den LEFT/RIGHT-Tasten auf 0~0 einstellen. 2.
  • Page 21 6.2.4 WHITE BAL (Weißabgleich) Wählen Sie mit den UP/DOWN-Tasten WHITE BAL. Mit den LEFT/RIGHT-Tasten können Sie zwischen ATW, MANUAL und PUSH wählen. 1. ATW: Die Farbtemperatur wird automatisch im Bereich von 000K~0.000K eingestellt. 2. MANUAL: Zur Einstellung einer bestimmten Farbtemperatur mit den Reglern RED CONT und BLUE CONT •...
  • Page 22 6.2.5 AGC (Automatische Verstärkungsregelung) Wählen Sie AGC mit den UP/DOWN-Tasten. Mit den LEFT/RIGHT-Tasten können Sie zwischen ON und OFF wählen. 1. ON: Wählen Sie mit den LEFT/RIGHT-Tasten ON und drücken Sie die MENU-Taste, um die AGC-Option zu aktivieren. 2. OFF: Deaktiviert die AGC .
  • Page 23 6.2.6 DAY / NIGHT (Tag / Nacht) Wählen Sie mit den UP/DOWN-Tasten DAY/NIGHT. Mit den LEFT/RIGHT-Tasten können Sie zwischen AUTO, COLOR und B/W, EXT wählen. 1. COLOR: Ausschließlicher Farbmodus (Tagmodus) 2. B/W: Ausschließlicher Schwarz/Weiß-Modus (Nachtmodus) • Wählen Sie mit den LEFT/RIGHT-Tasten B/W und drücken Sie die MENU-Taste, um die COLOR BURST-Option zu aktivieren.
  • Page 24 4. AUTO: Zur Umschaltung zwischen COLOR und B/W in Abhängigkeit von der Beleuchtung • Wählen Sie mit den LINKS/RECHTS-Tasten AUTO und drücken Sie die MENU-Taste, um die Option CHANGE DELAY TIME (Verzögerungszeit ändern) zu aktivieren. HINWEIS: Eine Kamera mit Tag/Nacht-Umschaltung, die eine Sie können die DELAY TIME (Verzöge- externe IR-Beleuchtung verwendet, kann im rungszeit) mit den LEFT/RIGHT-Tasten...
  • Page 25 6.2.7 IMAGE ADJ (Bildeinstellung) Wählen Sie mit den UP/DOWN-Tasten IMAGE ADJ und drücken Sie die MENU-Taste, um das IMAGE ADJ- Menü aufzurufen. 1. SBLC (Super-Gegenlichtkompensation): Zum Aufhellen eines dunklen Bildteils • Wählen Sie mit den UP/DOWN-Tasten SBLC. Mit den LEFT/RIGHT- Tasten können Sie zwischen OFF (Aus), LOW (Gering), MIDDLE (Mittel) und HIGH (Stark) wählen.
  • Page 26 4. MIRROR (Spiegeln) • Wählen Sie mit den UP/DOWN-Tasten MIRROR. Mit den LEFT/RIGHT-Tasten können Sie zwischen ON und OFF wählen. () ON: Bild horizontal spiegeln () OFF: Voreinstellung 5. MOTION (Bewegungsdetektor) • Wählen Sie mit den UP/DOWN-Tasten MOTION und drücken Sie die MENU-Taste, um die Option MOTION DETECT zu aktivieren.
  • Page 27 B DISPLAY: Zur Anzeige des Bewegungsdetektorbereichs im Video • Wählen Sie mit den UP/DOWN-Tasten DISPLAY. Mit den LEFT/RIGHT-Tasten können Sie zwischen ON und OFF wählen. () ON: Zur Anzeige des Bewegungsdetektorbereichs auf dem Bildschirm () OFF: Deaktiviert C SENSITIVITY (Empfindlichkeit): Zur Einstellung der Empfindlichkeit des Bewegungsdetektors •...
  • Page 28 D TOP / BOTTOM / LEFT / RIGHT: Der Detektionsbereich des Bewegungsdetektors kann vom Benutzer ver- ändert werden. • Wählen Sie mit den UP/DOWN-Tasten TOP, BOTTOM, LEFT oder RIGHT. Sie können den Bereich mit den LEFT/RIGHT-Tasten einstellen. () TOP (Oben): Den Oberrand des Bewegungsdetektorbereichs erweitern oder verringern (8~6) () BOTTOM (Unten): Den Unterrand des Bewegungsdetektorbereichs erweitern oder verringern (8~6) () LEFT (Links): Den linken Rand des Bewegungsdetektorbereichs erweitern oder verringern (4~9) (4) RIGHT (Rechts): Den rechten Rand des Bewegungsdetektorbereichs erweitern oder verringern (4~9)
  • Page 29 6. PRIVACY (Bereichsmaske) • Wählen Sie mit den UP/DOWN-Tasten PRIVACY und drücken Sie die MENU-Taste, um die Option PRIVACY zu aktivieren. A AREA: Zum Festlegen der Bereichsmaske • Wählen Sie mit den UP/DOWN-Tasten AREA. Mit den LEFT/RIGHT-Tasten können Sie die Bereichsposition ~4 auswählen. B DISPLAY: Zur Anzeige der Bereichsmaske •...
  • Page 30 D TOP / BOTTOM / LEFT / RIGHT: Die Bereichsmaske kann vom Benutzer eingestellt werden. • Wählen Sie mit den UP/DOWN-Tasten TOP, BOTTOM, LEFT oder RIGHT. Sie können die Bereichsmaske mit den LEFT/RIGHT-Tasten einstellen. () TOP (Oben): Den Oberrand der Bereichsmaske erweitern oder verringern (4~6) () BOTTOM (Unten): Den Unterrand der Bereichsmaske erweitern oder verringern (5~64) () LEFT (Links): Den linken Rand der Bereichsmaske erweitern oder verringern (8~05) (4) RIGHT (Rechts): Den rechten Rand der Bereichsmaske erweitern oder verringern (9~06)
  • Page 31 7. COLOR GAIN (Farbverstärkung) • Wählen Sie mit den UP/DOWN-Tasten COLOR GAIN und drücken Sie die MENU-Taste, um die Option COLOR GAIN zu aktivieren. 8. GAMMA • Bei Verwendung eines CRT oder LCD Monitors können Sie mit den LEFT/RIGHT-Tasten zwischen 0,5, 0,45, 0,6 und .
  • Page 32 6.2.8 GENERAL (Allgemein) Wählen Sie mit den UP/DOWN-Tasten GENERAL und drücken Sie die MENU-Taste, um das Menü GENERAL aufzurufen. 1. CAM ID: Kamera-ID (RS-485 Datenübertragungs-ID) • Wählen Sie mit den UP/DOWN-Tasten CAM ID. Sie können mit den LEFT/RIGHT-Tasten Werte von 000~55 auswählen. HINWEIS: Die CAM ID wird nach einer Benutzereinstellung nicht zurückgesetzt.
  • Page 33 3. CAM TITLE (Kameratitel) • Wählen Sie mit den UP/DOWN-Tasten CAM TITLE. Mit den LEFT/RIGHT-Tasten können Sie zwischen ON und OFF wählen. () ON: Der Kameratitel wird auf dem Bildschirm angezeigt. () OFF: Deaktiviert • Wählen Sie ON und drücken Sie die MENU-Taste, um den Kameratitel anzuzeigen.
  • Page 34 7. VERSION 8. INITIAL: Rücksetzen der auf die Werkeinstellungen nur im GENERAL-Modus • Wählen Sie mit den UP/DOWN-Tasten INITIAL. Sie können den GENERAL-Modus mit der MENU-Taste zurück- setzen. 9. RETURN: Rückkehr zum Menü • Wählen Sie mit den UP/DOWN-Tasten RETURN. Sie können mit der MENU-Taste zum Menü zurückkehren. 6.2.9 INITIAL (Initialisierung) Rücksetzen auf die Werkeinstellungen •...

  • Page 35: Fehlersuche

    7. Fehlersuche Wenn Sie Probleme mit dem Betrieb Ihrer Kamera haben, schauen Sie bitte in der folgenden Tabelle nach. Wenn die- se Richtlinien Ihnen nicht ermöglichen, das Problem zu lösen, wenden Sie sich an einen zugelassenen Techniker. Problem Lösungen Auf dem Bildschirm •...
  • Page 36 Die Kamera arbeitet nicht • Stellen Sie sicher, dass Sie die Kamera korrekt an eine geeignete richtig, und die Oberfläche Spannungsversorgung angeschlossen haben. der Kamera ist heiß. Die Bild auf dem Bildschirm • Ist die Kamera direktem Sonnenlicht oder einer fluoreszierenden Lichtquelle flackert.

  • Page 37: Technische Daten

    8. Technische Daten VKCD-1338 Art.-Nr. 92695 System Tag/Nacht Videonorm Chipgröße /” Aufnahmesensor CCD, Sony Super HAD II Interline Transfer Aktive Bildelemente 440.000 (H) 75 x (V) 58 Horizontale Auflösung 600 TVL Synchronisation intern Signal-/Rauschabstand 50dB (AGC ausgeschaltet) Gamma-Korrektur 0,5 / 0,45 / 0,6 / 0,75 umschaltbar...
  • Page 38 Digitale Rauschunterdrückung (DNR) Gegenlichtkompensation SBLC, Aus/Niedrig/Mittel/Hoch wählbar Wide Dynamic Range (WDR) nein Weißabgleich automatisch, manuell, Push to set Apertur-Korrektur (APC) horizontal, vertikal Flackerfrei-Funktion (Flickerless) Ein/Ausschaltbar IR-Sperrfilter OLPF (Overlay Low Pass Filter) Umschaltung Tag/Nachtbetrieb Tag/Nachtbetrieb Automatisch und manuell Geschützte Bereiche (Privacy Zones) 4 Bereiche maskierbar, Ein-/Aus schaltbar Menüsprachen Englisch, Chinesisch...
  • Page 39 Objektiv Typ Varifokal Brennweite ,8 mm - 9,5 mm MOD (Minimum Object Distance) 0,5 m Blendenbereich (F) F,4 Videoausgänge Composite (FBAS), Vss, FBAS, 75Ohm Alarmeingänge nein Alarmausgänge nein Drehbereich 59° Beleuchtung nein Externe Anschlüsse Video (BNC), Spannungseingang Steuer-Schnittstellen nein Gehäuse Außen Gehäusematerial Aluminium...
  • Page 40 ,8W Temperaturbereich (Betrieb) -0°C ~ +50°C Schutzart IP65 Vandalismusgeschützt Abmessungen siehe Maßzeichnung Gewicht 840g Lieferumfang Domekamera, Befestigungsbeipack, Test-Monitorkabel, DC- Kabel mit offenen Enden, Bohrschablone, Betriebsanleitung Zertifizierungen Optionales Zubehör Das aktuelle optionale Zubehör finden Sie auf unseren Homepage: www.videor.com und www.eneo-security.com...

  • Page 41: Safety Instructions

    1. Safety Instructions • Read these safety instructions and the operation manual first before you install and commission the camera. • Keep the manual in a safe place for later reference. • Protect your camera from contamination with water and humidity to prevent it from permanent damage. Never switch the camera on when it gets wet.
  • Page 42 • Do not use strong or abrasive detergents when cleaning the dome. Use a dry cloth to clean the dome surface. In case the dirt is hard to remove, use a mild detergent and wipe gently. • All openings provided in the housing for assembly purposes must be closed and/or sealed. •...

  • Page 43: Requirements From The Dguv (German Social Accident Insurance) As Regards Room Surveillance Systems

    1.1 Requirements from the DGUV (German Social Accident Insurance) as regards room surveillance systems • The cameras should be installed preferably as protection against theft or destruction. • In order to reduce the temptation of attack, the cameras should be visible once installed. Additionally, some cameras should also be hidden.

  • Page 44: General Descriptions

    2. General Descriptions • /” Super HAD II colour/b&w CCD sensor Supplied Items • Integrated F.4/,8-9.5mm varifocal DC iris lens Colour dome camera • Sensitivity of 0.8Lux at F. (colour & b/w) Bag of screws • On-screen menu control Test monitor cable •...

  • Page 45: Installation

    3. Installation Ceiling 3.1 Surface Mount Guide pattern . Stick the guide pattern on the wall or ceiling. . Drill four holes according to the the guide pattern, Surface mount then insert anchors into the drilled holes. bracket . Fix the surface mount bracket by screws on the ceiling.

  • Page 46: In-Ceiling Mount

    3.2 In-Ceiling Mount Ceiling . Stick the guide pattern on the wall or ceiling. . Drill four holes according to the the guide pattern, Guide pattern then insert anchors into the drilled holes. . Draw out power / video wires to the connecting places.

  • Page 47: Parts Name And Functions

    4. Parts Name and Functions Camera Lay-out Tilt rotation Adjusting the vertical angle Pan rotation Adjusting the horizontal angle Horizontal rotation Adjusting the horizontal position of the screen Focus handle Focus (Far or Near) Zoom handle Zoom (Tele or Wide)

  • Page 48: Connection

    5. Connection 5.1 Connecting to Monitor and Power • Connect the video-out jack to the video-in jack Video Output of the monitor. • Connect the power adapter to the power input Video (yellow) connector. • Use VDC power source • Use the power rated at least 400mA (VDC) Power - VDC (red) Function...
  • Page 49 Connecting to Monitor Monitor UTP receiver • Connect UTP (Unshielded Twisted Pair) wire to the UTP output of the camera directly. UTP transmitter is included in the camera, therefore additional UTP transmitter is not necessary. • UTP receiver is necessary to connect UTP wire to monitor or DVR. •...

  • Page 50: Operating Camera

    6. Operating Camera BRIGHTNESS 0~0 OFF, ON DC LEVEL 0~0 LENS OFF, ON /60 (/50), /0 (/00), /50, /500, /700, /K, SHUTTER /600, /500, /5K, /7K, /0K,/0K, /60K, /0K ~60 WHITE BAL MANUAL BLUE ~60 PUSH LEVEL 0~0 COLOR BURST OFF, ON DAY / NIGHT DELAY TIME...
  • Page 51 SBLC OFF, LOW, MIDDLE, HIGH OFF, LOW, MIDDLE, HIGH SHARPNESS LEVEL 0~0 MIRROR OFF, ON AREA DISPLAY OFF, ON SENSITIVITY ~4 8~6 BOTTOM 8~6 MOTION LEFT 4~9 IMAGE ADJ RIGHT 4~9 INITIAL , ON RETURN AREA DISPLAY OFF, ON COLOR WHITE, YELLOW, GREEN, BLUE, RED, BLACK, GRAY PRIVACY 4~6...
  • Page 52 RIGHT 9~06 INITIAL PRIVACY , ON RETURN 0~0 IMAGE ADJ COLOR GAIN 0~0 GAMMA 0,5; 0,45; 0,6; 0,75 INITIAL , ON RETURN CAM ID 0~55 ID DISPLAY OFF, ON CAM TITLE UP / DN, LE / RI LANGUAGE ENG, CHN (PAL) GENERAL SYNC BAUDRATE...

  • Page 53: Camera Adjustment

    INITIAL , ON EXIT 6.1 Camera Adjustment Use the joystick to navigate between 5 ways. a DOWN: Move down b UP: Move up c LEFT: Move left d RIGHT: Move right e MENU (SET): Press the joystick in its straight position f Service Monitor Connector: Use service monitor onnector to set camera angle &...

  • Page 54: Main Menu - General

    6.2 MAIN MENU – GENERAL Press MENU button to access the SETUP menu. Select each sub-menu by using the button. Press the MENU (SET) button to select. If the OSD MENU is changed then INITIAL will be OFF (except: LENS, CAM ID, BAUDRATE)
  • Page 55 6.2.1 LENS Press MENU button to access the SETUP menu. 6.2.2 LENS ESC • Select LENS using the UP or DOWN button. You can change between ESC and DC using the LEFT or RIGHT button. Select ESC and press the MENU button to display LENS ESC. 1.
  • Page 56 6.2.3 LENS DC Select DC and press the MENU button to have LENS DC activated. 1. DC LEVEL (adjusts brightness of the image) • Select DC LEVEL using the UP or DOWN button. You can adjust between 0~0 level using the LEFT or RIGHT button. 2.
  • Page 57 6.2.4 WHITE BAL (White Balance) Select WHITE BAL using the UP or DOWN button. You can select between ATW, MANUAL, PUSH using the LEFT or RIGHT button. 1. ATW: Colour temperature is automatically adjusted to ,000K ~ 0,000K. 2. MANUAL: To set a certain colour temperature with RED CONT, BLUE CONT •...
  • Page 58 6.2.5 AGC (Automatic Gain Control) Select AGC using the UP or DOWN button. You can select between OFF, ON using the LEFT or RIGHT button. 1. ON: Select ON using the LEFT or RIGHT button and press the MENU button to activate AGC option. 2.
  • Page 59 6.2.6 DAY / NIGHT Select DAY / NIGHT using the UP or DOWN button. You can select between AUTO, COLOR, B/W, EXT using the LEFT or RIGHT button. 1. COLOR: For colour mode only (DAY mode) 2. B/W: For BLACK and WHITE mode only (NIGHT mode) •...
  • Page 60 6.2.7 IMAGE ADJ (Image Adjust) Select IMAGE ADJ using the UP or DOWN button and press the MENU button to activate the IMAGE ADJ mode. 1. SBLC (Super Back Light Compensation): To lighten a darker part of the image • Select SBLC using the UP or DOWN button. You can select bet- ween OFF, LOW, MIDDLE, HIGH using the LEFT or RIGHT button.
  • Page 61 4. MIRROR • Select MIRROR using the UP or DOWN button. You can select between ON/OFF using the LEFT or RIGHT button. () ON: Horizontal image flip () OFF: Default 5. MOTION (Motion Detect) • Select MOTION using the UP or DOWN button and press the MENU button to activate MOTION DETECT option.
  • Page 62 C SENSITIVITY: To setup the MOTION SENSITIVITY • Select SENSITIVITY using the UP or DOWN button. You can adjust the MOTION SENSITIVITY of a movement from ~4 using the LEFT or RIGHT button. () : Most sensitive (highest) () 4: Least sensitive (lowest) D TOP / BOTTOM / LEFT / RIGHT: Users can specify MOTION DETECTED area.
  • Page 63 E INITIAL: To reset the MOTION DETECT mode • Select INITIAL using the UP or DOWN button. You can reset the MOTION DETECT mode using the MENU button. F RETURN: Return to IMAGE ADJ MENU • Select RETURN using the UP or DOWN button. You can return to IMAGE ADJ MENU using the MENU button. 6.
  • Page 64 B DISPLAY: To display PRIVACY ZONE area • Select DISPLAY using the UP or DOWN button. You can select between ON/OFF using the LEFT or RIGHT button. () ON: Display the PRIVACY ZONE area () OFF: Disable C COLOR: To change colour of the PRIVACY ZONE •...
  • Page 65 reduce RIGHT extend LEFT RIGHT BOTTOM E INITIAL: Reset to factoty default only in the PRIVACY mode • Select INITIAL using the UP or DOWN button. You can reset the PRIVACY mode using the MENU button. F RETURN: Return to IMAGE ADJ MENU •...
  • Page 66 9. INITIAL: Reset to factory default only in the IMAGE ADJ mode • Select INITIAL using the UP or DOWN button and reset the IMAGE ADJ mode using the MENU button. 10. RETURN: Return to MAIN MENU • Select RETURN using the UP or DOWN button and return to MENU using the MENU button. 6.2.8 GENERAL Select GENERAL using the UP or DOWN button and press the MENU button to activate the GENERAL mode.
  • Page 67 3. CAM TITLE • Select CAM TITLE using the UP or DOWN button. You can adjust ON/OFF using the LEFT or RIGHT button. () ON: To display the camera title on the screen () OFF: Disable • Select ON and press MENU button to display CAM TITLE. () UP/DN: To select character using the UP or DOWN button (0~9, A~Z) () LE/RI: To select position using the LEFT or RIGHT button.
  • Page 68 8. INITIAL: Reset to factory default only in the GENERAL mode • Select INITIAL using the UP or DOWN button. You can reset to factory default for GENERAL mode using the MENU button. 9. RETURN: Return to MENU • Select RETURN using the UP or DOWN button. You can return to MENU using the MENU button. 6.2.9 INITIAL Reset to factory default •...

  • Page 69: Troubleshooting

    7. Troubleshooting If you have trouble operating your camera, refer to the following table. If the guidelines do not enable you to solve the problem, contact an authorized technician. Problem Solutions Nothing appears on the • Check that the power cord and line connection between the camera and monitor screen.
  • Page 70 The camera is not wor- • Check that you have properly connected the camera to an appropriate power king properly, and the source. surface of the camera is hot. The image on the screen • Is the camera facing to direct sunlight or fluorescent lighting ? flickers.

  • Page 71: Specifications

    8. Specifications Type VKCD-1338 Art. No. 92695 System day&night Video standard Sensor size /” Imager CCD, Sony Super HAD II Interline Transfer Active picture elements 440,000 (H) 75 x (V) 58 Horizontal resolution 600 TVL Synchronization internal Signal-to-noise ratio 50dB (AGC OFF) Gamma correction 0.5 / 0.45 / 0.6 / 0.75 selectable...
  • Page 72 Digital Noise Reduction (DNR) Backlight compensation SBLC, OFF/Low/Mid/High selectable Wide Dynamic Range (WDR) White balance automatic, manual, push to set Aperture Correction (APC) horizontal, vertical Flickerless function ON/OFF switchable IR cut filter OLPF (Overlay Low Pass Filter) Day/Night switching automatic and manual Privacy zones masking 4 areas, masking, X/Y start/end Menu languages...
  • Page 73 Analysis functions Lens type varifocal Focal length .8 mm - 9.5 mm MOD (Minimum object distance) 0.5 m Aperture range (F) F.4 Video outputs composite (CVBS), Vp-p, CVBS, 75ohms Alarm inputs Alarm outputs Rotation range 59° Illumination External connections video (BNC), voltage input Serial interfaces Housing outdoor...
  • Page 74 Dimensions see drawing Weight 840g Parts supplied dome camera, bag of screws, test monitor cable, DC cable with open ends, drilling template, manual Certificates Optional Accessories The optional accessories currently available can be found on our Homepages: www.videor.com and www.eneo-security.com...

  • Page 75: Maßzeichnungen

    9. Maßzeichnungen – Dimensional Drawings 83.5 Maße - Dimensions: mm...
