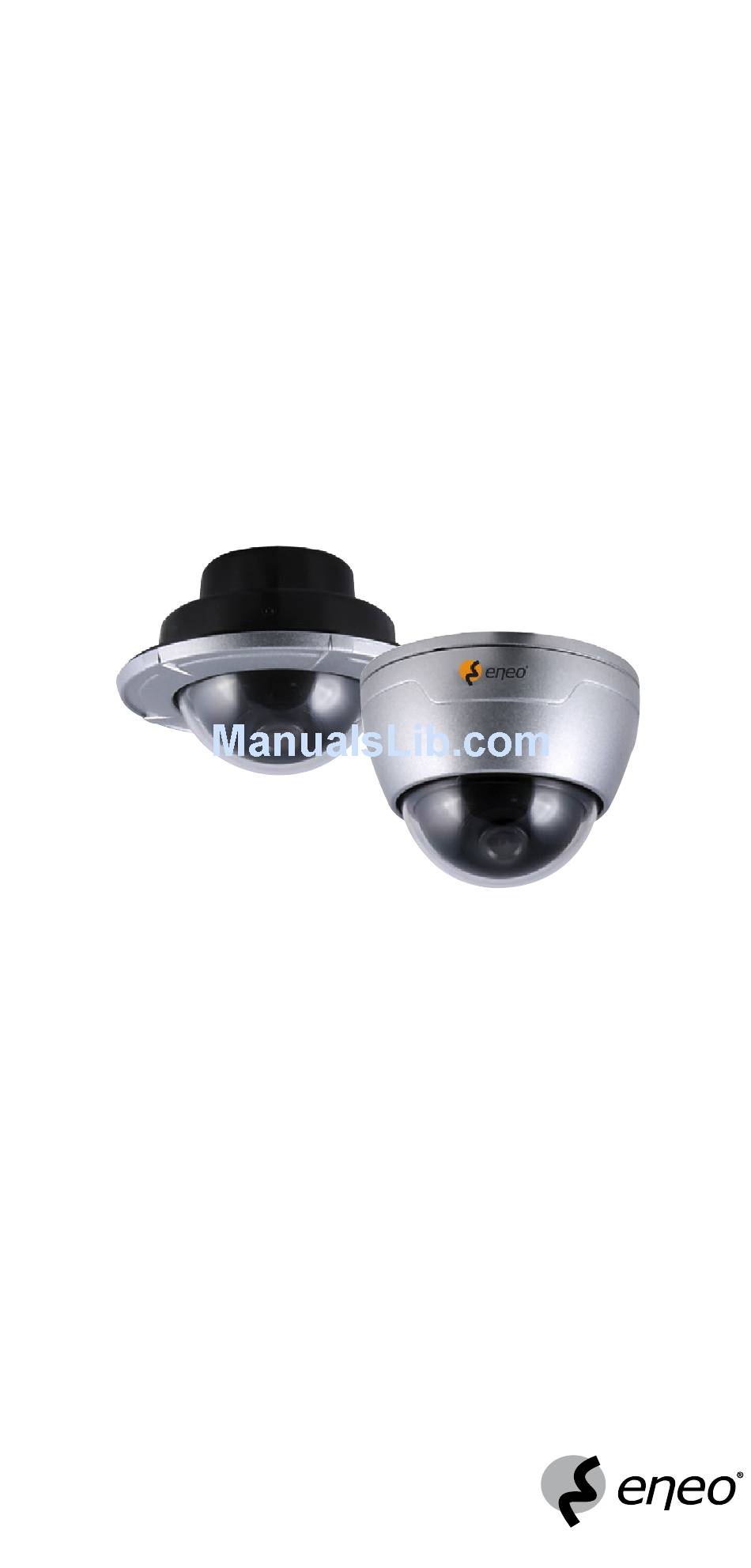

- Page 1 Montage und Betriebsanleitung Farb-Domekamera VKCD-1321SFM/MF, VKCD-1321SSM/MF Installation and Operating Instructions Colour Dome Camera VKCD-1321SFM/MF, VKCD-1321SSM/MF...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Sicherheitshinweise ................3 Allgemeine Beschreibung ..............4 Installation der Kamera................5 3. Anschluss – Spannungsversorgung und Videosignal ......5 3. Aufbau-Montage ................... 6 3.3 Einbau-Montage ..................7 Fehlersuche ..................8 Technische Daten ................. 9 Maßzeichnungen ................. 9 Contents Safety Instructions ................ General Descriptions ................ Installation of Camera................3 3. Power and Video Connection ............... 3 3. Surface mount.................. -
Page 3: Sicherheitshinweise
1. Sicherheitshinweise • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft schädigen. Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten, sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben. • Das System darf nie außerhalb der technischen Daten benutzt werden, das kann die Kamera zerstören. • Die Kamera nur in einem Temperaturbereich von -0°C bis +50°C und einer Luftfeuchtigkeit bis max. 90% betreiben. • Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus. Ziehen Sie nie direkt am Kabel. • Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann. • Versuchen Sie nicht, das Kameramodul aus dem Dome auszubauen. • Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantieanspruch. • Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors). • Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fach- personal ausgeführt werden. Vor Öffnen des Gehäuses ist eine Netz- trennung erforderlich. • Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verantwortlich, z.B. durch Abdichtung des Kabelaustritts mit Silikon. • Es müssen alle zur Montage vorgesehenen Öffnungen im Gehäuse geschlossen, bzw. abgedichtet werden. -
Page 4: Allgemeine Beschreibung
2. Allgemeine Beschreibung Die Kameras VKCD-3SFM/MF und VKCD-3SSM/MF sind vandalismus- geschützte Miniatur-Domekameras mit einem Sony /3” CCD-Bildsensor. • Für Decken- und Wandeinbau (VKCD-1321SFM/MF, Art.-Nr. 92158) Für Decken- und Wandaufbau (VKCD-1321SSM/MF, Art.-Nr. 92159) • Vandalismusgeschützte Ausführung • /3” Farb-Platinenkamera mit Super HAD CCD • Objektiv F,0/3,6mm • Horizontale Auflösung: 540 TV-Linien • Automatische Shutterregelung bis :00.000Sek. • Digitale Signalverarbeitung (DSP) • Automatischer Weißabgleich (ATW) • Silberfarbenes Aluminium-Druckgussgehäuse • Klare PC-Kuppel, 57mm • Einfache Montage im Innen- und Außenbereich (IP66) Lieferumfang x Farb-Domekamera 3 x Schrauben für die Installation x Verbindungskabel (Videosignal und Spannungsversorgung) x Montage- und Betriebsanleitung... -
Page 5: Installation Der Kamera
3. Installation der Kamera Kamerahalterung Haltering Gehäusebasis Gehäusering Fixierschraube Dome Dieser Pfeil zeigt die Vertikal- orientierung des Kamerabilds an. 3.1 Anschluss – Spannungsversorgung und Videosignal Gelb: Videoausgang Videoausgang Power (+) Rot: Spannungsversorgungseingang 3.1.1 Einstellung der Funktionsschalter Schalter High AGC aus AGC ein BLC aus BLC ein... -
Page 6: Aufbau-Montage
3.2 Aufbau-Montage 1. Gehäusebasis mit den mitgelieferten Schrauben an der gewünschten Stelle befestigen. 2. Gewünschte Szene durch Drehen und Bewegen der Kameraeinheit ein- stellen und diese mit dem Haltering durch Drehen mit der Hand feststellen. 3. Dome auf die Gehäusebasis setzen und mit der Hand im Uhrzeigersinn drehen. 4. Dome mit der Fixierschraube blockieren. -
Page 7: Einbau-Montage
3.3 Einbau-Montage 1. Montageschablone an der gewünschten Stelle an der Decke anbringen und dort einen Durchbruch herstellen. 2. Gehäusebasis in den Durchbruch setzen und mit den mitgelieferten Schrauben befestigen. 3. Gewünschte Szene durch Drehen und Bewegen der Kameraeinheit ein- stellen und diese mit dem Haltering durch Drehen mit der Hand feststellen. 4. Dome auf die Gehäusebasis setzen und mit der Hand im Uhrzeigersinn drehen. -
Page 8: Fehlersuche
4. Fehlersuche Störung Abhilfemaßnahmen Kein Videobild • Spannungsversorgung von Kamera und Monitor auf dem Monitor prüfen. • Polarität der Spannungsversorgung prüfen. • Videokabelverbindung prüfen. Farbwechsel • Dies kommt vor, wenn die Kamera zu hellem und zu dunklem Licht ausgesetzt ist. • Dies ist kein Kamerafehler. Ändern Sie bitte die Kameraposition. Das Bild auf dem • Prüfen Sie, ob das Objektiv verschmutzt ist. Bildschirm ist zu Bei Verschmutzung das Objektiv mit einem blass. weichen, sauberen Tuch reinigen. • Das Bild ist nachts blasser als am Tag. Wenn der Fokus nicht stimmt, stellen Sie ihn tagsüber ein. Dicke, schwarze • Leistung der Spannungsversorgung prüfen. Balken rollen über Bei einem Ausgangsstrom von weniger als 300mA den Bildschirm, zu bitte ein leistungsfähigeres Netzweil verwenden. viel Bildrauschen. • Bei zu viel Bildrauschen das Koaxialkabel des Videosignals prüfen. -
Page 9: Technische Daten
5. Technische Daten VKCD-1321SFM/MF VKCD-1321SSM/MF Art.-Nr. 958 959 Videonorm System Farbe Chipgröße /3” Aufnahmesensor CCD, Sony Super HAD Interline Transfer Aktive Bildelemente ca. 440.000, (H) 75 x (V) 58 Pixels Synchronisation Intern Signal-/Rauschabstand 48dB (AGC Aus) Lichtempfindlichkeit 0,84Lux, bei F, (gemessen mit Kuppel) (bei 50% Videosignal) Horizontale Auflösung 540TVL Drehbereich manuell: 360° Automatische Verstär- Ein/Ausschaltbar kungsregelung (AGC) Gamma-Korrektur ca. 0,45 Automatischer Shutter /50 ~ /00.000Sek. - Page 10 VKCD-1321SFM/MF VKCD-1321SSM/MF Art.-Nr. 958 959 Kabelanschluss Video (BNC-Kupplung), VDC-Eingang (DC-Hohlkupplung) Steuer-Schnittstellen nein Temperaturbereich -0°C ~ +50°C (Betrieb) Heizung nein Schutzart IP66, bei sachgerechter Montage gemäß Betriebsanleitung Betriebsspannung VDC, 0~4VDC, VDC ±0,5V empfohlen Leistungsaufnahme ,0W max. Vandalismusgeschützt Kuppel 57mm (,5”), PC Kunststoff/klar Farbe (Kuppel) klar Kameraverstellung 3-Achsenverstellung: Kamerakopf 360° drehbar / ±45° neigbar, auf 360° drehbarer Halterung montiert Kamera-Einbau nein Montageart Deckeneinbau, Deckenaufbau, Wandmontage Wandmontage Gehäuse Innengehäuse...
-
Page 11: Safety Instructions
1. Safety Instructions • Read these safety instructions and the operation manual first before you install and commission the camera. • Keep the manual in a safe place for later reference. • Protect your camera from contamination with water and humidity to prevent it from permanent damage. Never switch the camera on when it gets wet. Have it checked at an authorized service center in this case. • Never operate the camera outside of the specifications as this may prevent the camera functioning. • Do not operate the cameras beyond their specified temperature, humidity or power ratings. • Operate the camera only at a temperature range of -0°C to +50°C and at a humidity of max. 90%. • To disconnect the power cord of the unit, pull it out by the plug. Never pull the cord itself. • Pay attention when laying the connection cable and observe that the cable is not subject to heavy loads, kinks, or damage and no moisture can get in. • Do not attempt to disassemble the camera board from the dome. • The warranty becomes void if repairs are undertaken by unauthorized persons. Do not open the camera housing. • Never point the camera towards the sun with the aperture open. This can destroy the sensor. • Installation, maintenance and repair have to be carried out only by authorized service centers. Before opening the cover disconnect the unit from mains input. • The fitter is responsible for the system of protection being followed in accordance with the technical data, e.g. by sealing of the cable outlet with silicone. -
Page 12: General Descriptions
2. General Descriptions The cameras VKCD-3SFM/MF and VKCD-3SSM/MF are mini-sized vandal-resistant dome cameras adopting Sony /3” CCD image sensor. • For Wall and In-ceiling Mount (VKCD-1321SFM/MF, Art. No. 92158) For Wall and Ceiling Surface Mount (VKCD-1321SSM/MF, Art. No. 92159) • Vandal Resistant • /3” Colour Board Camera with Super HAD CCD • Integrated Lens F.0/3.6mm • Resolution of 540 Horizontal Lines • Automatic Shutter Control up to :00,000sec. • Digital Signal Processing (DSP) • Automatic White Balance (ATW) • Silver-coloured Aluminium Die-cast Casing • Clear Lexan Bubble, 57mm • For Easy Indoor and Outdoor Installation (IP66) Supplied Items x Colour dome camera 3 x Installation screws x Connecting cable (Video and power) x Installation and Operating Instructions... -
Page 13: Installation Of Camera
3. Installation of Camera Camera bracket Stopper ring Base housing Decoration ring Set screw Dome cover Make sure that this arrow indicates camera image direction. 3.1 Power and Video Connection Yellow: Video output Video out Power (+) Red: Power input 3.1.1 Function S/W Assignment Pin No. High AGC Off AGC On BLC Off BLC On... -
Page 14: Surface Mount
3.2 Surface Mount 1. Fix the base housing to the desired place with screws supplied. 2. Adjust desired scene by turning and moving the camera bracket and fix it with stopper ring by turning it by hand. 3. Put the dome cover over the base housing and turn it clockwise by hand. 4. To fix dome cover tight, use set screw. -
Page 15: Flush Mount
3.3 Flush Mount 1. Use „Ceiling processing sticker” on the desired place to install camera and make a hole on that place. 2. Place the base housing on the hole and fix it with screws supplied. 3. Adjust desired scene by turning and moving the camera bracket and fix it with stopper ring by turning it by hand. 4. Put the dome cover over the base housing and turn it clockwise by hand. -
Page 16: Troubleshooting
4. Troubleshooting Problem Possible Solution No video on the • Check camera and monitor power. monitor screen • Check the power polarity. • Check the video cable connection. Colour rolling • It happens when the camera is exposed between too strong and too weak light. • It isn’t a faulty problem and please change the camera position. The image on the • Check if the lens is stained. If dirty, clean the lens screen is dimmer. with soft and clean cloth. • The image is dimmer at night than daytime. If focus is not right, adjust it at daytime. Black and thick bars • Check the power adaptor capacity. roll and too If the capacity is less than 300mA, please change noisy on the screen. it to over 300mA. • If there are too noise, check video coaxial cable. -
Page 17: Specifications
5. Specifications Type VKCD-1321SFM/MF VKCD-1321SSM/MF Art. No. 958 959 Video standard System Colour Sensor size /3” Imager CCD, Sony Super HAD Interline Transfer CCD Active picture elements Approx. 440,000, 75(H) x 58(V) Synchronization Internal Signal-to-noise ratio 48dB Sensitivity 0,84Lux, at F. (Videor measurement result (at 50% video signal) including bubble) Horizontal resolution 540TVL Rotation range Manual: 360°... - Page 18 Type VKCD-1321SFM/MF VKCD-1321SSM/MF Art. No. 958 959 Cable connection Video (BNC), VDC (DC jack) Serial interfaces Temperature range -0° ~ +50°C (Operation) Heater Protection rating IP66, at installation according to the manual Supply voltage VDC, 0~4VDC, VDC ±0.5V recommended Power consumption .0watts max. Vandalism resistant Bubble 57mm (.5”), clear polycarbonate plastic Colour (bubble) clear Camera adjustment 3-axis camera adjustment: 360° horizontal rotation / ±45° tilt rotation, 360° pan rotation Camera fixing...
-
Page 19: Dimensional Drawings
6. Maßzeichnungen – Dimensional drawings VKCD-1321SFM/MF (#92158) ∅ 57 ∅ 88 VKCD-1321SSM/MF (#92159) ∅ 57 ∅ 80 Maße - Dimensions: mm... - Page 20 ® Vertrieb ausschließlich über den Fachhandel. eneo is a registered trademark of Videor E. Hartig GmbH ® Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 · 633 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-00 www.videor.com Technische Änderungen vorbehalten Technical changes reserved © Copyright by VIDEOR E. Hartig GmbH 0/0...
