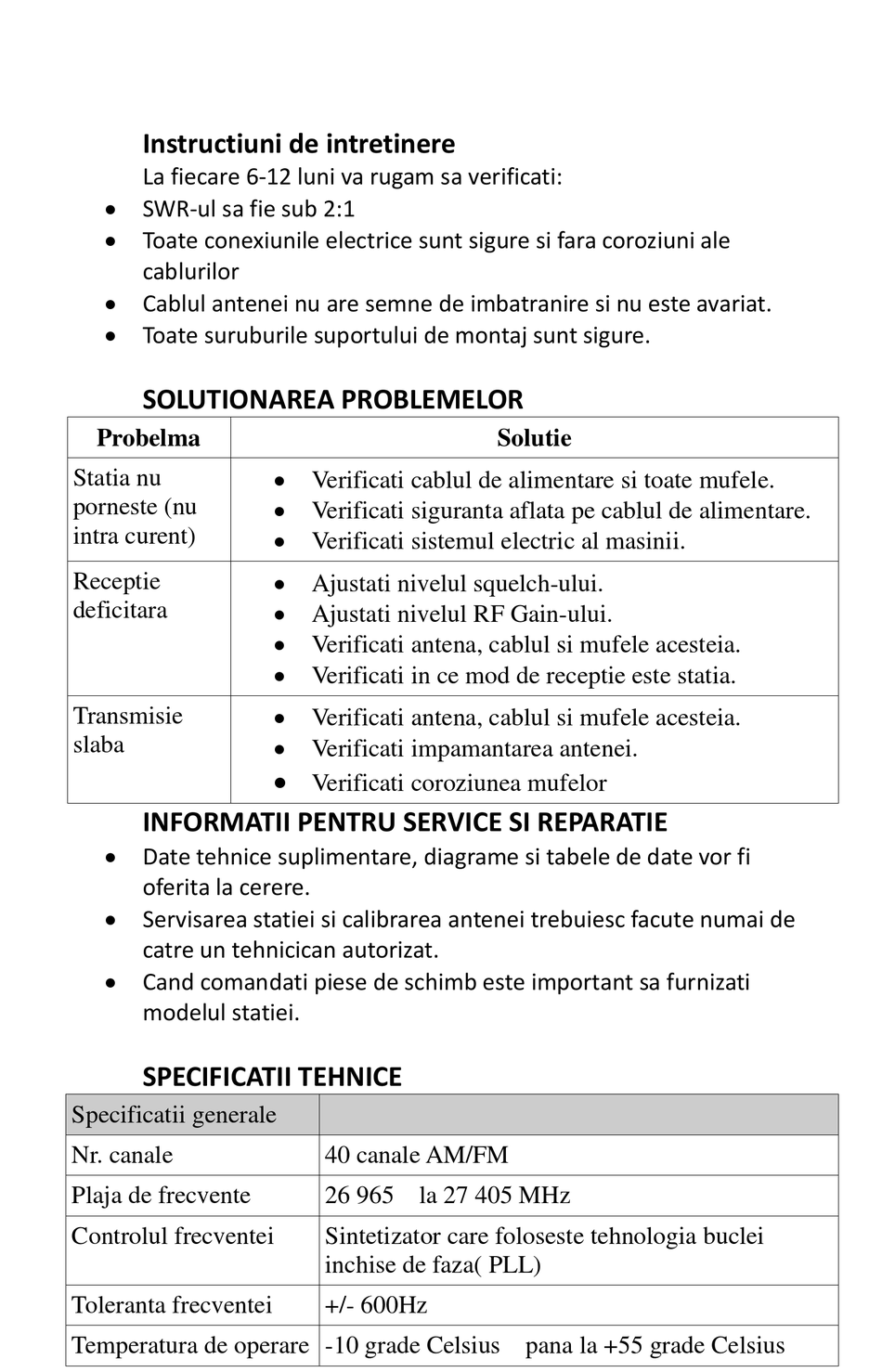

M-tech Legend II Instruction Manual page 19

Hide thumbs Also See for Legend II:
Table of Contents

Advertisement

Available languages

Available languages

Instructiuni de intretinere
La fiecare 6-12 luni va rugam sa verificati:
 SWR-ul sa fie sub 2:1
 Toate conexiunile electrice sunt sigure si fara coroziuni ale
cablurilor
 Cablul antenei nu are semne de imbatranire si nu este avariat.
 Toate suruburile suportului de montaj sunt sigure.
SOLUTIONAREA PROBLEMELOR
Probelma
Statia nu
porneste (nu
intra curent)
Receptie
deficitara
Transmisie
slaba
INFORMATII PENTRU SERVICE SI REPARATIE
 Date tehnice suplimentare, diagrame si tabele de date vor fi
oferita la cerere.
 Servisarea statiei si calibrarea antenei trebuiesc facute numai de
catre un tehnicican autorizat.
 Cand comandati piese de schimb este important sa furnizati
modelul statiei.
SPECIFICATII TEHNICE
Specificatii generale
Nr. canale
Plaja de frecvente
Controlul frecventei
Toleranta frecventei
Temperatura de operare -10 grade Celsius pana la +55 grade Celsius
 Verificati cablul de alimentare si toate mufele.
 Verificati siguranta aflata pe cablul de alimentare.
 Verificati sistemul electric al masinii.
 Ajustati nivelul squelch-ului.
 Ajustati nivelul RF Gain-ului.
 Verificati antena, cablul si mufele acesteia.
 Verificati in ce mod de receptie este statia.
 Verificati antena, cablul si mufele acesteia.
 Verificati impamantarea antenei.
Verificati coroziunea mufelor
40 canale AM/FM
26 965 la 27 405 MHz
Sintetizator care foloseste tehnologia buclei
inchise de faza( PLL)
+/- 600Hz
Solutie
