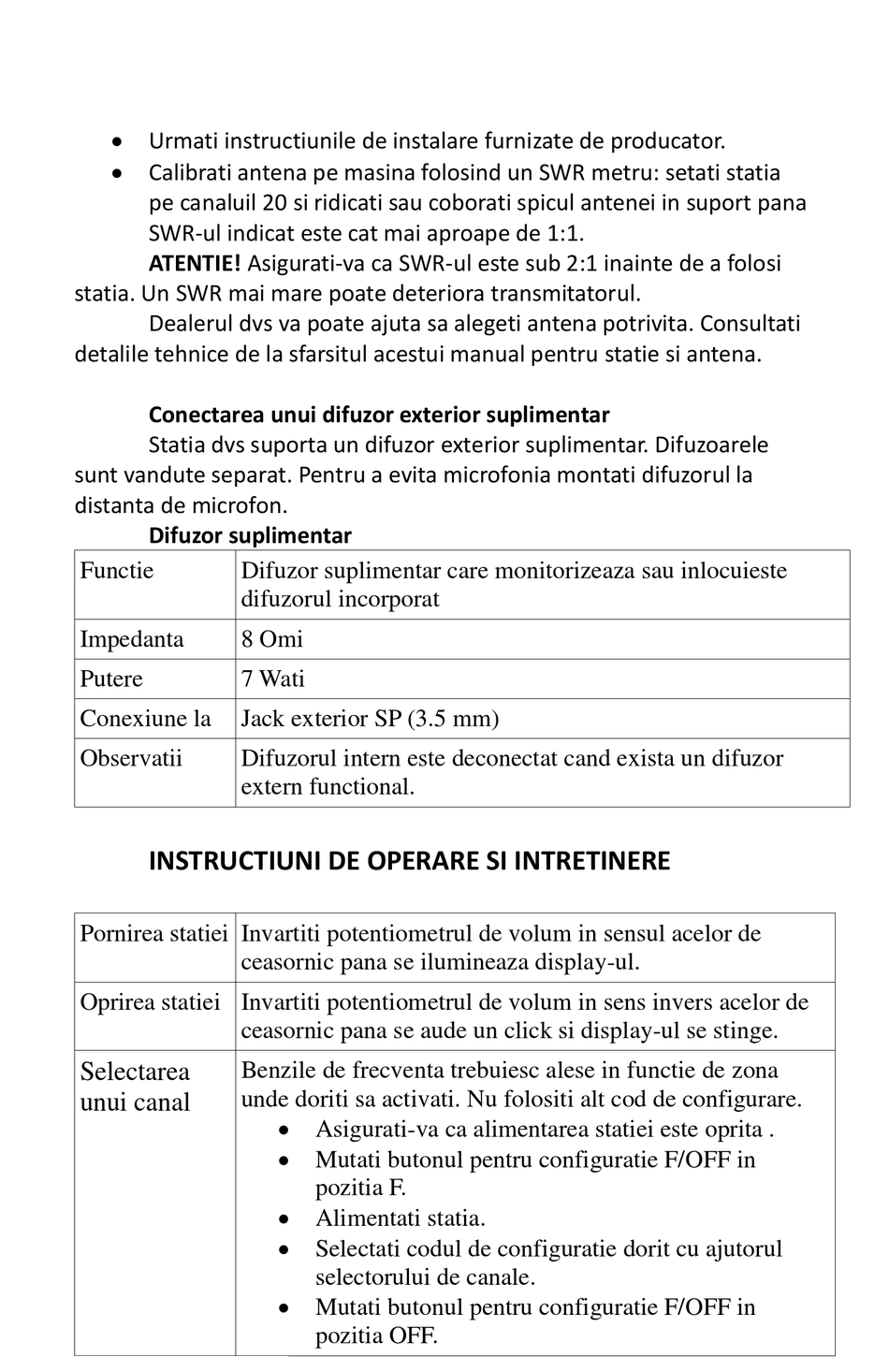

 Urmati instructiunile de instalare furnizate de producator.
 Calibrati antena pe masina folosind un SWR metru: setati statia
pe canaluil 20 si ridicati sau coborati spicul antenei in suport pana
SWR-ul indicat este cat mai aproape de 1:1.
ATENTIE! Asigurati-va ca SWR-ul este sub 2:1 inainte de a folosi
statia. Un SWR mai mare poate deteriora transmitatorul.
Dealerul dvs va poate ajuta sa alegeti antena potrivita. Consultati
detalile tehnice de la sfarsitul acestui manual pentru statie si antena.
Conectarea unui difuzor exterior suplimentar
Statia dvs suporta un difuzor exterior suplimentar. Difuzoarele
sunt vandute separat. Pentru a evita microfonia montati difuzorul la
distanta de microfon.
Difuzor suplimentar
Functie
Impedanta
Putere
Conexiune la
Observatii
INSTRUCTIUNI DE OPERARE SI INTRETINERE
Pornirea statiei Invartiti potentiometrul de volum in sensul acelor de
Oprirea statiei Invartiti potentiometrul de volum in sens invers acelor de
Selectarea
unui canal
Difuzor suplimentar care monitorizeaza sau inlocuieste
difuzorul incorporat
8 Omi
7 Wati
Jack exterior SP (3.5 mm)
Difuzorul intern este deconectat cand exista un difuzor
extern functional.
ceasornic pana se ilumineaza display-ul.
ceasornic pana se aude un click si display-ul se stinge.
Benzile de frecventa trebuiesc alese in functie de zona
unde doriti sa activati. Nu folositi alt cod de configurare.
 Asigurati-va ca alimentarea statiei este oprita .
 Mutati butonul pentru configuratie F/OFF in
pozitia F.
 Alimentati statia.
 Selectati codul de configuratie dorit cu ajutorul
selectorului de canale.
 Mutati butonul pentru configuratie F/OFF in
pozitia OFF.
