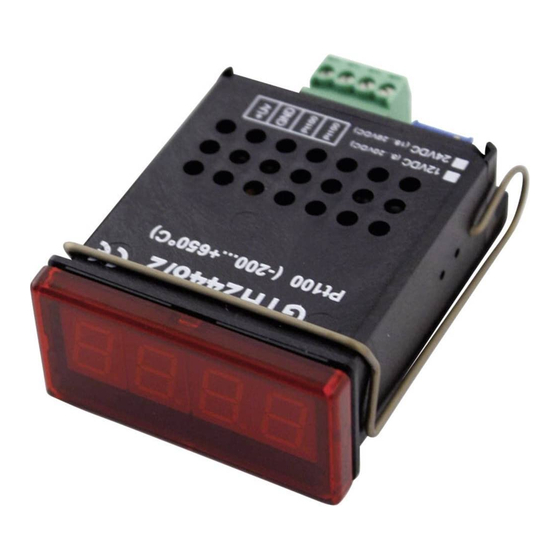

GREISINGER GTH 2448/2 Operating Manual

Bedienungsanleitung für Digital-Einbau-Thermometer

Technische Daten:

Meßbereich:
Auflösung:
Fühleranschluß:
Genauigkeit:
Offsetabgleich:
Anzeige:
Abtastrate:
Nenntemperatur:
Arbeitstemperatur:
Relative Luftfeuchtigkeit:
Lagertemperatur:
Spannungsversorgung:
Stromverbrauch:
Gehäuse:
Abmessungen:
Einbautiefe:
Panelbefestigung:
Schalttafelausschnitt:
Anschlußklemmen:
Störfestigkeit (EMV):
Schutzklasse:
Zubehör:
(kleine Auswahl - komplette Übersicht siehe Katalog)
GNG220/1-12V Netzgerät für GTH2448:
IP65 SET O-Ringe (2 Stück)
GTF 102 / Pt100, 2-Leiter
GTF 103 / Pt100, 2-Leiter
GTF 200 Pt 100
GTF 1002
Hinweis: Einige der angebenen Fühler sind 4-Leiter-Fühler. Beim Anschluß dieser Fühler an ein GTH2448 werden einfach
die beiden gleichfarbigen Adern gemeinsam in eine Klemme geschraubt.
GTH 2448 / 2
GTH 2448 / 3
u n d
GTH2448/2: -200 ... +650 °C
GTH2448/3: -60.0 ... +199.9 °C
GTH2448/2: 1 °C
GTH2448/3: 0.1 °C
Pt100, 2-Leiter
± 0.5°C ±1 Digit
Die Nullpunktverschiebung des Sensors (z.B. durch lange Kabel) kann mit Hilfe eines auf
der Geräterückseite befindlichen Spindeltrimmers abgeglichen werden.
10 mm hohe, 3½-stellige rote LED-Anzeige
ca. 3 Messungen/sec.
25°C
0 bis 50°C
5 bis 95 % r.F. (nicht betauend)
-20 bis 85°C
12 V DC (8 - 20 V DC) oder 24 V DC (18 - 29 V DC) bzw.
12 V AC (8 - 20 V AC) oder 24 V AC (18 - 27 V AC)
max. 20 mA
glasfaserverstärktes Noryl, Frontscheibe PC.
24 x 48 mm (H x B)
ca. 65 mm
(inkl. Schraub-/Steckklemmen)
mit VA-Federklammer, mögliche Paneldicken: von 1 bis ca. 10 mm
+0.5 +0.5
21.7 x 45
4-polige Schraub-/Steckklemme für Leiterquerschnitte von 0.14 bis 1.5 mm²
Das Gerät ist geprüft nach EN50081-1 und EN50082-2
zusätzlicher Fehler: <1%
frontseitig IP54 (mit optionellen O-Ringen IP65).
Eingang: 230V
für frontseitige Schutzklasse IP65
-200 ... +600°C Fühler z.B. zum Einschrauben in Meßobjekt, etc.
-50 ... +400°C Beliebige Rohrdurchmesser, -längen oder Gewinde möglich - siehe Katalog
-200 ... +600°C Fühler mit Anschlußkopf (DIN B), R1/2", FL = 100mm, D =
-50 ... +400°C (weitere Ausführungen siehe Katalog)
-50 ... +200°C, Pt100 4-Leiter, Fühlerhülse (
-50 ... +400°C, Pt100 4-Leiter, Fühlerrohr (
(Frontrahmenmaß)
mm (H x B).
; Ausgang: 12V
AC
E26.0.02.6B-02
(einstellbar über Lötbrücke)
stabilisiert, max. 40mA
DC
5 x 50mm) aus Edelstahl, ca. 1m Siliconkabel
Ø
3 x 100mm) aus Edelstahl, ca. 1m Siliconkabel
Ø
Blatt 1 von 2
6mm
Ø
