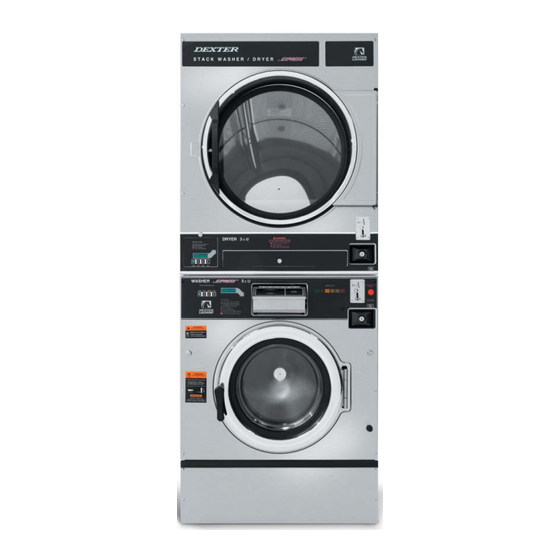

Dexter Commercial C-Series Vended Stack
ommercial C Series Ven
Washer Dryer
Parts & Service Manual
8533-086-001 (2/15)

Advertisement

loading
Need help?

Need help?

Do you have a question about the C Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Dexter Laundry C Series

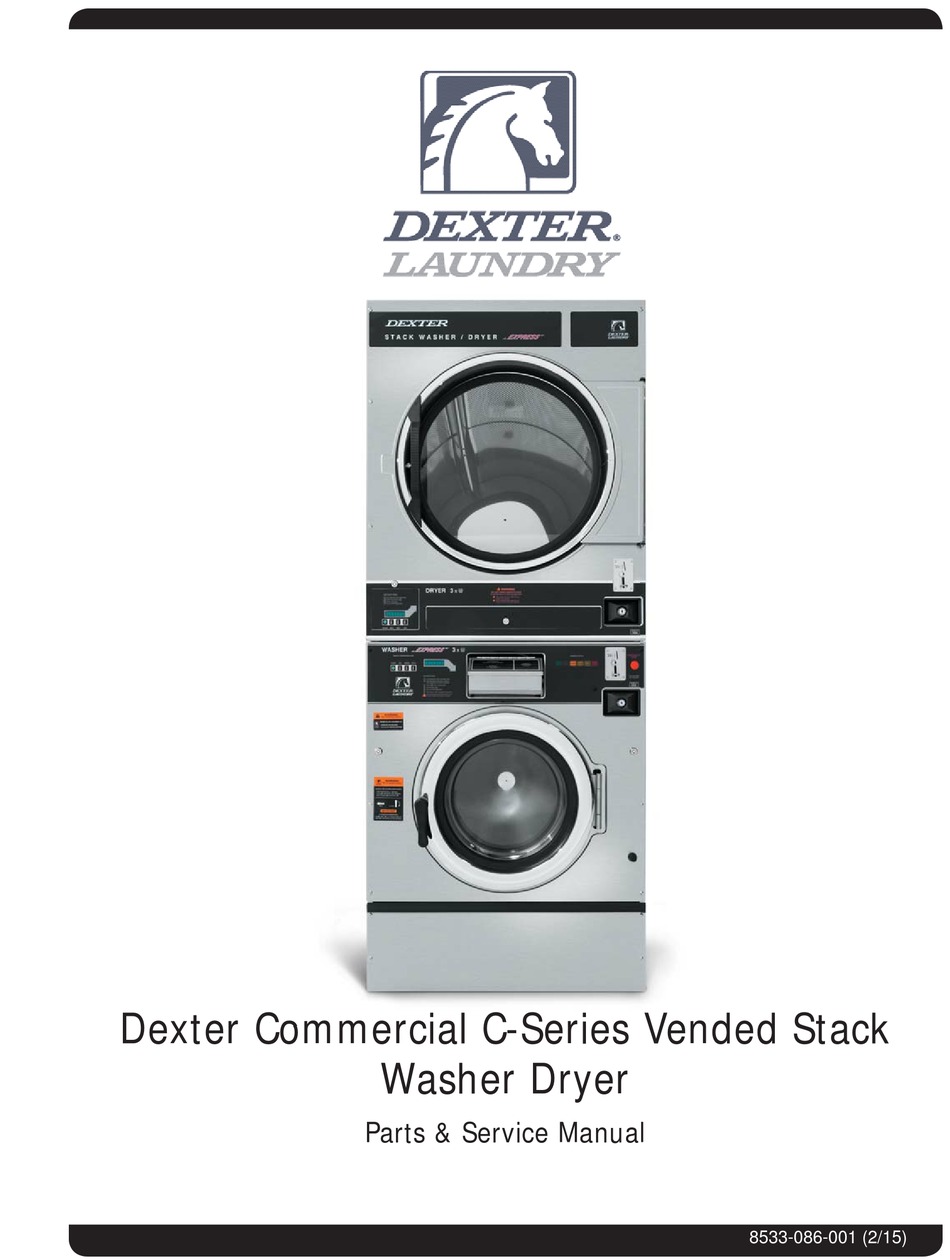

  • Page 1 Dexter Commercial C-Series Vended Stack ommercial C Series Ven Washer Dryer Parts & Service Manual 8533-086-001 (2/15)
  • Page 2 Section 5: Dryer Parts Data Part # 8533-086-001 2/15...
  • Page 3 Dryer Cabinet Group Description Part Number Loading Door Compleate SS/Chrome/Blk 9960-256-035 Loading Door Complete SS/Brushed/Blk 9960-256-034 Door Assy, Loading (Ring only) Brushed SS 9960-255-008 Door Assy, Loading (Ring only) Chrome 9960-255-016 Plate Assy, Hinge (SS) 9982-280-012 Screw Hinge to Door 9545-012-015 Nut, Hinge to Door 8640-413-002...
  • Page 4 Part # 8533-086-001 2/15...
  • Page 5 Dryer Cabinet Group Continued Description Part Number Control Assy-Stack Washer Dryer (Blue) 9857-199-001 Control Assy-Stack Washer Dryer (Black) 9857-199-003 Button-Push,Control (Blue) 9035-062-001 Button-Push,Control (Black) 9035-062-002 Lint Drawer Assy Compleate W/Front (Blue) 9866-004-001 Lint Drawer Assy Compleate W/Front (Black) 9866-004-011 Lint Screen Assy w/o Front 9805-029-002 Lint Drawer Front (Aluminum) 9974-010-001...
  • Page 6 Part # 8533-086-001 2/15...
  • Page 7 Notes Part # 8533-086-001 2/15...
  • Page 8 Dryer Back Panels and Guards Description Part Number Guard, Drive 9208-064-001 Panel, Drive Guard, LH 9454-887-001 Panel, Drive Guard, RH 9989-649-001 Panel, Drive Guard Bottom 9454-739-001 Screw 9545-008-024 Warning, Lable 8502-600-001 Lable, Instructions 8502-645-001 Lighting and Clearence, Lable 8527-112-001 Lable, Guard Removal 8502-710-001 Part # 8533-086-001 2/15...
  • Page 9 Dryer Burner Housing Group Description Part Number Housing Assembly, Burner 9803-199-001 Panel-Burner Housing Front & Back 9454-831-001 Panel-Burner Housing, Side Left 9454-789-001 Panel-Burner Housing, Side Right 9454-790-001 Baffl e-Burner Housing 9049-080-001 Connector Assembly- Burner 9828-015-001 Panel-Burner Housing, Top 9454-791-001 Cover Burner Housing, Top 9074-307-001 Screw, 10Bx1/4 9545-008-001...
  • Page 10 Part # 8533-086-001 2/15...
  • Page 11: Bearing Housing Assembly

    Bearing Housing Assembly Description Part Number Housing, Bearing 9241-161-002 Bearing, Ball (Front & Rear) 9036-130-001 Washer, Flat 3/8 8641-581-009 Lock Washer Spring, 3/8 8641-582-003 Screw, 3/8-24x3/4 9545-049-002 Nut, 3/8-24 8640-415-002 Screw, 3/8-24x1 9545-049-001 Nut, 5/16-24 8640-400-002 Spacer, Bearing 9538-139-002 Shim, Tumbler 9552-013-003 Bearing Housing Complete Assy (Includes bearings &...
  • Page 12 Spyder Trunion & Cylinder Description Part Number Tumbler Assy Compleate W/Spider (GALV) 9848-142-001 Tumbler Assy (Galvinized) 9848-126-001 Tumbler Assy Compleate W/Spider (SS) 9848-142-002 Tumbler Assy (Stainless) 9848-126-002 Spider Assy 9568-015-001 Rod, Tumbler 9497-019-003 Nut, Wiz Lock 8640-415-004 Shim 9552-013-000 Washer, Special 8641-554-001 Spacer-Shaft 9538-164-002...
  • Page 13 Dryer Rear View Description Part Number Motor, Drive 9376-309-001 Plate, Motor Mounting 9452-766-001 Screw-Hex, 3/8-16x3/4 9545-029-008 Screw, Motor to Plate to Housing Back 9545-018-019 Lock Washer 8641-582-007 Spacer 9538-163-006 Flat Washer 8641-581-017 Rubber Grommet 9209-086-002 Grommet Spacers, Metal 9538-166-006 Pulley, Motor 9453-157-001 Screw, Set Motor Pulley 9545-028-013...
  • Page 14 Description Part Number Support Assy, Intermediate Pulley 9991-053-001 Bolt, Rd Hd 3/8-16x1 1/4 9545-029-010 Bolt 3/8-16x 1 1/2 9545-029-003 8640-415-004 Washer Flat 8641-581-035 Arm Assy-Tension, Compleate 9861-022-001 Washer Flat 8641-581-035 Ring-Retaining 9487-200-003 Pulley Assy, Intermediate 9908-039-004 Bushing, Bronze 9036-145-002 Spacer, Shaft 9538-164-001 LockWasher - IntTooth, 1”...
  • Page 15 Electrical Box / Ignition Control Description Part Number Control Assembly-Ignition, Compleate (2-9 included) 9857-128-021 Box- Ignition Control 9807-109-001 Control, Ignition 9857-128-024 Terminal Block-Power 9897-026-003 Transformer 120/24VAC 8711-011-001 Wire Assy-Red, 9” 8220-001-225 Wire Assy- Hi Voltage 9631-403-009 Fuse Holder 9200-001-002 Fuse, 1.5 Amp 8636-018-001 Insulation, Electrical Box (back) 9277-041-013...
  • Page 16 Electrical Box / Ignition Control After Part # 8533-086-001 2/15...
  • Page 17 Coin Handling Group Description Part Number Harness, Main 9627-782-001 Harness, Coin Switch 9627-783-001 Harness, Low Voltage 9627-678-001 Transformer, 120V/24V 8711-011-001 Terminal Block 9897-026-001 Hi Voltage Leed 9631-403-002 Diagram, Wiring 9345-898-001 Schematic, Wiring 9345-897-001 Accecptor, Micro Switch 9021-009-001 Switch, Coin 9539-466-005 Accecptor Chute Assy w/o penny rejector 9119-025-002 (optional) Accecptor Chute Assy w/ penny rejector...
  • Page 18 Part # 8533-086-001 2/15...
  • Page 19: Wiring Diagram

    Section 6: Electric Heated Dryer: Wiring Diagram and Parts Data Part # 8533-086-001 2/15...
  • Page 20 Wiring Schematic for Electric Dryer -79 Part # 8533-086-001 2/15...
  • Page 21 Wiring Diagram for Electric Dryer -79 Part # 8533-086-001 2/15...
  • Page 22 SWD Dryer Electric Heated DCS030EA-79 Description Part Number COVER-HOUSING,CONTROL 9074-292-001 FILLER-COVER,TERMINAL 9185-007-001 VARISTOR-COILSUPPRESSOR 9377-003-001 CAP-ACTUATOR 0935-133-001 RAIL-DIN,35X15MM 9488-011-002 SIDE-HOUSING,CONTROL(RH) 9551-030-001 SIDE-HOUSING,CONTROL(LH) 9551-031-001 SIDE-HOUSING,HEATER(RIGHTHAND) 9551-032-001 SIDE-HOUSING,HEATER(LEFTHAND) 9551-033-001 WRAPPER-HOUSING,CONTROL 9636-154-001 WRAPPER-HOUSING,HEATER 9636-155-001 BLOCK-POWER,3POLE 9897-037-001 BLOCK-POWER,1POLE 9897-038-001 LABEL-WARNING,HIGHVOLTAGE 8502-614-005 LABEL-WARNING 8502-639-001 LABEL-WARN,FIREHAZARD(FRENCH) 8502-702-001 LABEL-EXHAUSTWARNING 8502-708-001 LABEL-WARNINGFOR208V...
  • Page 23 Part # 8533-086-001 2/15...
  • Page 24 Notes Part # 8533-086-001 2/15...
  • Page 25 Section 7: 50 Hz Gas Dryer Part # 8533-086-001 2/15...
  • Page 26 Description Part Number FILTER-LINE,EMI 9183-030-001 MOTOR-DRY,MRTHON(30#STK),50HZ 9376-318-001 PULLEY-DRIVE,MACHINED 9453-169-009 CONTROLSASSEMBLY-FENWAL 9857-140-001 CONTROLSASY-ELEC,STKW/D BLUE 9857-199-002 CONTROLSASY-ELEC,STKW/D BLACK 9857-199-003 TRANSFORMER-CONTROL 8711-008-002 RELAY, MOTOR CONTROL 5192-288-001 INSTRUCTIONS-TRANSFORMCONNECT 8507-230-003 INSTRUCTIONS-AUSSIEADDENDUM 8507-298-001 LABEL-AUSSIEWARNING 8502-698-001 WIRINGLABEL-SCHEMATIC/DIAGRAM 9506-579-001 Description Part Number KIT-HONEYWELLVR86VALVEFLANGE 9732-162-001 CONTROLASSEMBLY-GAS 9857-132-004 Orfi ce-Natural, #32 9425-069-009 LP Conversion Kit 9732-179-001...
  • Page 27 Wiring Schematic for Dryer 50hz -39 Part # 8533-086-001 2/15...
  • Page 28 Wiring Diagram for Dryer 50hz -39 Part # 8533-086-001 2/15...
