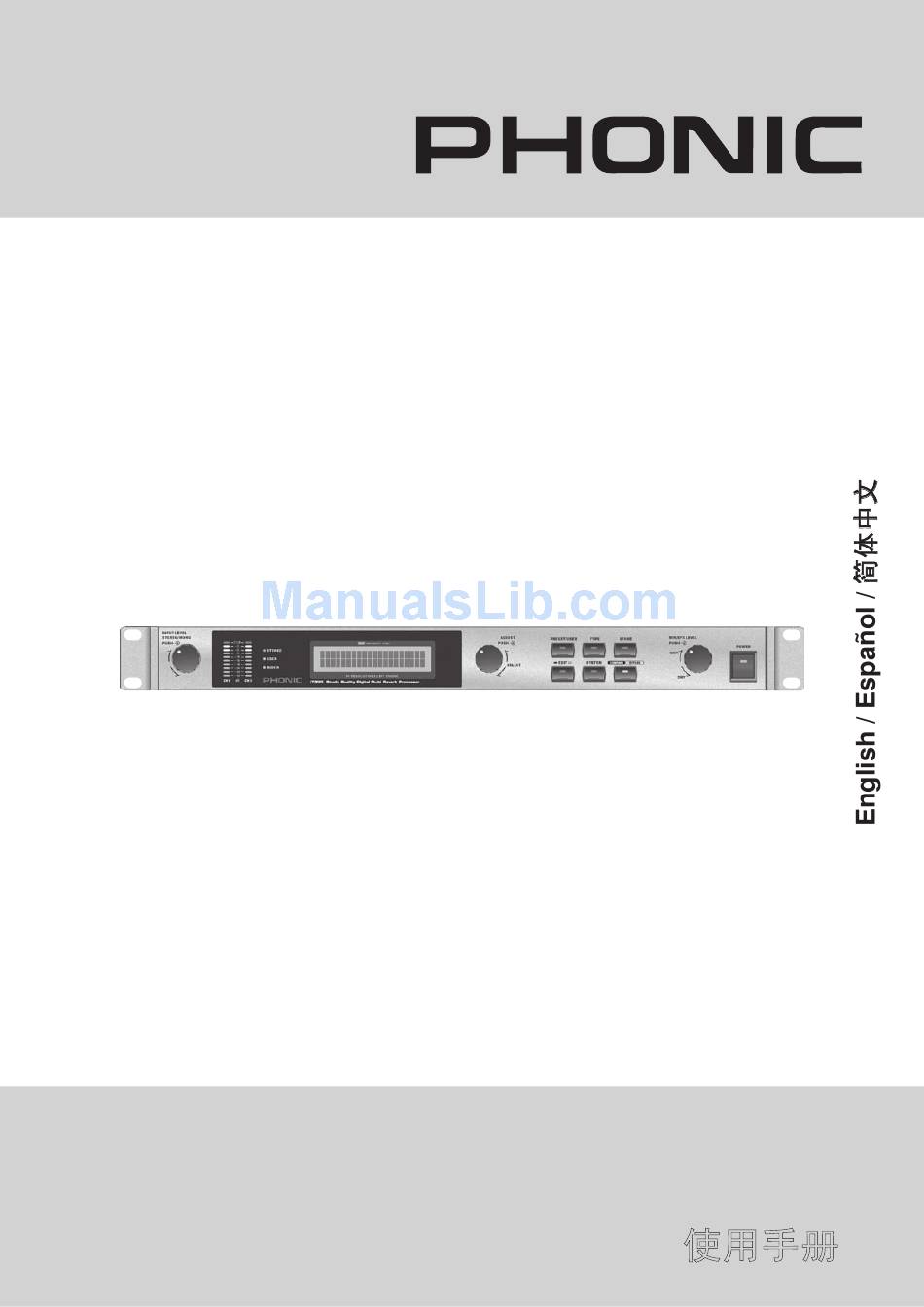

  • Page 1 i7300 ReverbMaster 数字多重效果混响器 User’s Manual Manual del Usuario 使用手册...

  • Page 2: Table Of Contents

    Applications Aplicaciones Phonic preserves the right to improve or alter any information within this document without prior notice Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso PHONIC保留不预先通知即可更新本手册的权利 V1.0 12/05/2008...

  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases, shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall remain readily operable.

  • Page 4: Introduction

    The i7300 ReverbMaster is a complex, yet 2.An appropriate input device should be connected to simple machine; complex in that it packs the power to the Analog In jacks on the rear of the unit.

  • Page 5: Controls, Connections And Displays

    CONTROLS, CONNECTIONS AND DISPLAYS Front Panel 6. LCD Display 1. Input Level / Stereo – Mono Control The LCD typically displays details of the currently seclected Turn this control to adjust the sensitivity of the input signal between +6 and -40 dB (and -∞ dB, effectively muting program, basic parameters being edited, as well as a variety of other information related to the ReverbMaster’s the device).
  • Page 6 12. System Key 8. Preset / User Key Pressing the System key allows you to access the The Preset / User ke is used to recall one of the 100 parameter menus, allowing you to adjust the properties of factory presets. Pushing this key a second time will allow various functions, such as Footswitch operation and MIDI you to recall a preset previously stored in a user preset controllability.

  • Page 7: Back Panel

    Back Panel 20. Foot Switch Connector 16. Audio Input Connectors Connecting a footswitch to this 1/4” TRS phone jack These balanced linput combo connectors (accepting both XLR and 1/4” TRS jacks) are for the connection of allows you to either bypass your current effect, or control the current preset selection –...

  • Page 8: Using The I7300

    Using The i7300 User presets are chosen basically the same way as factory Changing the Input Level ones. First press the Preset / User ke twice, after which The input level jog wheel should be used to change the the User LED to the left of the LCD display will illuminate. level of input that is being fed into the input ports on the From here on, using the Type key and the Adjust control rear of the i7300.

  • Page 9: Setting The Footswitch

    Setting The Footswitch When editing effects, the Compare/Bypass key acts as a Compare Key, allowing you to revert back to the original Changing Function preset used before starting to edit the effect – enabling First, press the System button; the first option that appears you to hear the difference in the two effects.

  • Page 10: Using The Midi Function

    Using The MIDI Function Retrieving Dumped MIDI Data Selecting A MIDI Channel So you learnt how to dump MIDI data, and you have MIDI signals can easily be sent and received by the i7300 successfully accomplished a MIDI dump. Congratulations! –...

  • Page 11: Editing Presets

    Editing presets Editing the built in preset program and creating your own, unique reverb is not particularly difficult, if you know what you’r doing; and this is where you will find out how to do it. First of all, keey in moind that each program is made up of a Pre EFX, a Post EFX and the Main reverberation (as indicated in the flow chart below).
  • Page 12 Pre and Post Effects One the following few pages you will be able to find the various types of Pre and Post effects you are able to apply to help create your reverb, as well as their editable parameters. Please note that, for the exception of the pre ad post EQ. the following effect types can be set as either a pre or a post effect, however not as both the pre and post simultaneously.
  • Page 13 Chorus Editable Property Range Description 0.1 to 10 Low Frequency Oscillator (ie. Oscillates low frequencies) Pre Delay 1 to 200 ms Enalbes a delay before the Chorus effect is activated Depth 0 to 100 Allows users to adjust the depth of modulation Phase 0 to 180°...
  • Page 14 Tremo Editable Property Range Description Speed 0.1 to 10 Hz Determines the frequency of modulation Depth 0 to 100 Allows users to adjust the depth of modulation Phase 0 to 180° Used to adjust the phasing of left and right channels Mod Typ Sine, Trg or Saw Allows users to select waveform used for low frequecny oscillation...

  • Page 15: Specifications

    SPECIFICATIONS Input balanced Combo (XLR and 1/4” TRS) Connectors +4 dB or -10 dB (selected by rear panel switch) Nominal Level Impedance 50 K Ohms +16 dBu Nominal Level Output Balanced XLR and 1/4” TRS connectors +4 dB o -10 dB (selected by rear panel switch) Nominal Level Impedance 500 Ohms...

  • Page 16: Midi Data Format

    Midi Data Format System Exclusive Bulk Dumps When a System Exclusive Bulk Dump is performed on the Phonic i7300, the data is transmitted as follows. Legend: d = data content c = checksum i7300...

  • Page 18: Introducción

    Gracias por su compra de otro producto de calidad 1. El i7300 puede ser aplicado a un rack de audio de Phonic que sin duda será una inversión valiosa. El profesional estándar y ocupará una unidad de espacio i7300 ReverbMaster es un equipo complejo pero simple;...

  • Page 19: Controles, Conexiones Y Displays

    CONTROLES, CONEXIONES Y DISPLAYS Panel Frontal 6. Display LCD 1. Control de Nivel de Entrada / Estéreo-Mono El LCD muestra generalmente detalles de programa Gire este control para ajustar la sensibilidad de la señal de entrada entre +6 y -40 dB (y - ∞...
  • Page 20 12. Tecla de Sistema 8. Tecla Preset / Usuario Al presionar la tecla de Sistema le permite acceder a La tecla Preset/Usuario es usada para llamar a uno menues de parámetro, dejandole ajustar las propiedades de los 100 presets de fábrica. Pulsando esta tecla una de las varias funciones, tales como operación de interruptor segunda vez le permitirá...
  • Page 21 Panel de Dorso 20. Conector de Interruptor de Pedal 16. Conectores de Entrada de Audio Al conectar un interruptor de pedal a este jack de audífono Estos conectores combo de entrada balanceados (aceptan de 1/4” TRS le permite bypass su efecto actual o controlar jacks XLR y 1/4”...

  • Page 22: Usando I7300

    USANDO i7300 Seleccionando Presets del Usuario Cambiando el Nivel de Entrada Los presets del usuario son elegidos básicamente de La jog wheel de nivel de entrada debería ser utilizada para la misma manera que los de fábrica. Primero presione cambiar el nivel de la entrada que está siendo alimentada la tecla Preset / Usuario dos veces, el LED de Usuario dentro de los puertos de entrada en la parte trasera de a la izquierda de display LCD se iluminará.
  • Page 23 Seteando el Interruptor de Pedal Cuando se edita los efectos, la tecla de Comparación / Bypass actúa como una tecla de Comparación, Cambiando Función permitiendole volver a preset original utilizado antes de comenzar a editar el efecto –le permite escuchar la Primero, presione el botón de Sistema;...

  • Page 24: Usando Función Midi

    USANDO FUNCIÓN MIDI Recuperando Dato MIDI Descargado Seleccionando un Canal MIDI Usted aprendió cómo descargar dato MIDI y ha realizado Las señales MIDI pueden ser fácilmente enviadas y exitosamente una descarga MIDI. Felicitaciones! Ahora recibidas por i7300 – es simplemente cuestión de saber qué...

  • Page 25: Editando Presets

    EDITANDO PRESETS Editando los programas de preset incorporados y creando los propios, la reverberación única no es particularmente difícil si usted sabe lo que está haciendo, y aquí es donde descubrirá cómo hacerlo. Antes que nada, tenga presente que cada programa está...
  • Page 26 Efectos Pre y Post En las siguientes pocas páginas usted podrá descubrir varios tipos de efectos Pre y Post que está capaz de aplicar para ayudar a crear su reverberación y también sus parámetros editables. Por favor, note que por la excepción de pre y post EQ, los siguientes tipos de efecto pueden ser seteados como efecto pre o post, sin embargo, no pre y post simultáneamente.
  • Page 27 Chorus Propiedad Editable Rango Descripción 0.1 a 10 Oscilador de Frecuencia Baja (es decir, oscila frecuencias bajas) Pre Delay 1 a 200 ms Habilita un delay antes que el efecto Chorus es activado Profundidad 0 a 100 Permite a los usuarios a ajustar la profundidad de la modulación Fase 0 a 180°...
  • Page 28 Tremo Propiedad Editable Rango Descripción Velocidad 0.1 a 10 Hz Determina la frecuencia de modulación Profundidad 0 a 100 Permite a los usuarios a ajustar la profundidad de la modulación Fase 0 a 180° Utilizado para ajustar la fase de los canales izquierdo y derecho Tipo Mod Sine, Trg o Saw Permite a los usuarios a seleccionar waveform utilizado para oscilación...

  • Page 29: Especificaciones

    ESPECIFICACIONES Entrada Combo Balanceado (XLR y 1/4” TRS) Conectores +4 dB o -10 dB (seleccionado por el interruptor de panel de dorso) Nivel Nominal Impedancia 50 K Ohms +16 dBu Nivel de Entrada Máximo Salida Balanceado XLR y 1/4” TRS Conectores +4 dB o -10 dB (seleccionado por el interruptor de panel de dorso) Nivel Nominal...

  • Page 30: Formato De Dato Midi

    FORMATO DE DATO MIDI Sistema Exclusivo Bulk Dumps Cuando un Sistema Exclusivo Bulk Dump se ejecuta en Phonic i7300, el dato se transmite como siguiente. Leyenda: d= contenido de dato c= suma de chequeo i7300...
  • Page 31 请勿遮盖任何散热口。确实依照本使用手册来安装本机。 请勿将本机安装在任何热源附近。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率 扩大机)。 请注意极性或接地式电源插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式 电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支 接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符， 请在更换不符的插座前，先咨询电工人员。 10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。 11. 本机只可以使用生产商指定的零件/配件。 12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架 或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒 造成身体伤害。 13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。 14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如: 电源线或插 头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾 掉落等。 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN 这个三角形闪电标志是用来警告用户，装置内的非绝缘危险电压足以造成使人触 电的危险性。 这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修 说明。 警告: 为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。 注意: 任何未经本使用手册许可的操控，调整或设定步骤都可能产生危险的电磁幅射。 PHONIC CORPORATION...

  • Page 32: 简介

    简介 初级安装 感谢您选购Phonic高品质产品，它将是您最有价值 i7300可安置于标准专业音频支架，占据１个支 的投资，i7300 ReverbMaster是种复合型但结构简 架空间单元． 单的产品，它功率强大可出色提升音频，使用简单 便捷． 把合适的输入设备连到背面板上的Analog In 插 座，多为混音器，也可连接其它信号处理器，选 择多多． i7300的控制键少但操作准确，有3个转轮控制键， 6个控制按键，很容易进行菜单选择，LCD显示屏清 晰明了地显示本机的各种不同功能．32-bit DSP性 把合适的输出设备连到背面板上的Analog Out插 能卓越，可出色创造精致优雅的音频混响，同时还 座，包括但不仅限于混音器和多音轨录音机 增加其质感． 等． 　 本手册详细介绍了i7300 ReverbMaster使用方法和产 随附AC电线，插入本机背板的相应端口，接到 品功能，建议您仔细阅读本手册，读完后请妥善保存 电压合适的墙上插座． 以备日后参阅． 初级安装完成 打开前面板的Power开关就可以使用了． 产品特色 ● 专业旋钮和亮灯显示的按键,让操作更简易. ● 超大LCD显示屏 ● 高性能电平储备和有24-bit A/D和D/A转换器及...

  • Page 33: 控制，连接，显示

    控制，连接，显示 前面板 6.LCD显示屏 1.输入电平／立体声－单声道控制 显示当前所选程序的详细信息，所编辑的基本参数， 在+6 和-40 dB之间(–∞dB为削音)调整输入信号的 更有多种关于ReverbMaster功能的其它信息．此LCD 灵敏度．按下控制键就可以在正常立体声，反向立体 显示屏不难辩认，再者还有指示器，读取更容易，显 声，单声道左和单声道右之间改变输入信号．它和预 示屏有2行，第一行显示混响程序类型(" R " – Room 设相互独立，取消预设将不会改变当前输入电平或单 声道／立体声设定．　　 – " H " – Hall – " P " – Plate– " S " – Special),接下 是预设号码(1-25)和预设名，第二行显示当前编辑的 属性，如输入电平，混音电平，混响参数等等． 2.输入电平表 从LED电平表可读出输入电平信号，附注内部数字最 大值，显示在达最大数字输出电平动态削波之前的电...
  • Page 34 8. Preset / User 键 12.System键 按键可从100个厂商预置中调用一个，再次按键可以 按下此键可进入参数菜单调节各种功能的属性，如 脚踏开关的操作和MIDI的可控性．推动此键可滚动 调用以前存储的用户预置(LCD显示屏左边的User指 选择菜单，再按下调节控制键就可以进入所选菜单 示灯亮)，按下预置键进入Factory Preset 或 User Preset 菜单，可用Adjust Control 滚动选择各种预 调节参数． 置． 13.Compare / Bypass 键 可用于旁路和比较，按键可结束所有效果或返回至 9. Type键 选择预置时，按此键可以从HALL, ROOM, PLATE, 前一效果． SPECIAL选择效果程序的种类，每种类型有25个预 14. Mix / EFX Level 控制 置可供选择． 可在0-100%之间调节干湿混合比率，并且显示于...
  • Page 35 背面板 20.脚踏开关连接器 把脚踏开关连接到此1/4" TRS 耳机插座就可以旁路当 16.音频输入连接器 平衡式输入组合连接器(接受XLR和 1/4" TRS 插 前效果或控制当前预置选择，由用户指定．它可以解 座)用于连接外部设备（如混音器和回放输入）. 放您的双手并实现对ReverbMaster的遥控. 17.音频输出连接器 21.MIDI连接器 平衡式XLR和 1/4" TRS 输出口可将本机连到其它 ReverbMaster经此连接器传送和接收MIDI数据． 外部设备（如混音器或多音轨录音机）输出仿真返 IN连接器接收MIDI信号，OUT连接器传送MIDI信号， 回信号 Thru传送IN连接器接收的MIDI控制数据，另外还可为 MIDI的串行递链并连MIDI设备． 18.操作电平(In) -10dB / +4dBu 用此开关设定ReverbMaster的输入电平，设定为 22.AC电线连接器和保险丝座 -10dBV可与半专业或用户电平设备，设定为 +4dBu 把 AC电 线 接 到 此 插 座 ， 然 后 把 插 头 插 到 电 压 合 可与专业音频设备连用．...

  • Page 36: 产品使用

    选择用户预置和选择厂商预置方法相似．先按Preset I7300的使用 / User 两次，LCD显示屏左边的User指示灯亮，然后 改变输入电平 再用Type键和Adjust控制键像选择用户预置一样地 仔细选择用户预置，找到所需预置时，按Adjust控 输入电平旋钮可用于改变输入到背面板上输入端口的 制键确认． 输入电平，旋转它便可在－∞到6dB之间调节输入电 平，并且显示在LCD显示屏的最后一行．改变输入电 改变混音电平 平时，如果2秒钟内不使用此旋钮，LCD将返回上一显 示．控制输入电平和预置程序是相互独立的（调用预 置时不改变输入电平）. 用Mix Level 旋钮可以改变已处理和未处理音频的比 率，旋转此旋钮时，LCD显示"Wet dry mix" 最后 一行在显示0-100之间的比例（0时音频完全未经处 理）．如果连续3秒不使用此旋钮，显示屏回复在 输入模式之间的转换 用混音电平旋钮之前的显示． 按下输入电平旋钮就可以从正常立体声，反向立体 声，左单声道和右单声道之间选择改变输入类型， 改变效果电平 当选择正常立体声或反向立体声时，LCD显示屏左 边的Stereo指示灯亮（在单声道模式下此指示灯不 亮）.调用预置时不改变输入模式． 如要编辑效果电平，先按Mix Level旋钮两次，旋转 并在0-100之间进行编辑，便可改变总的效果输出 电平．如果连续3秒不使用此旋钮，显示屏回复原先 选择预置 显示． 选择预置时，先按下前面板上的 Preset / User键， 进入预置选择模式，再用Adjust控制键选择预置，按...
  • Page 37 设定脚踏开关 存储编辑预置 改变功能 首先在"Edit" 模式(改变混响时间，延时或其它选 先按下System键，显示选项为"Foot Switch."调节 项)完成对效果的变更，然后按下Store键进行存储， 可存在所选预置槽中，用Adjust Control滚动选择您想 Adjust控制键在"Program select"和"Bypass"之间 选择改变脚踏开关功能．您的选择将自动应用． 选的预置槽，再按控制键确认，然后进行预置名称编 辑，标题字母下会出现光标，用Adjust Control滚动选 择您想变更的字母，按下控制键确认，再继续编辑需 要更改的字母，按存储键完成存保存程序． 改变效果选择属性 设定脚踏开关功能为 "Program select" 时，按2次 System键，将会出现可改变预置选择的菜单，旋转 Adjust控制键在1-100之间选择"destination"程序 就可改变脚踏开关程序，这样您就可以用脚踏开关跳 自动保存设定 过到所选程序，然后就可以重新开始． 对比/旁通 本产品可自动保存对设定参数(presets, reverb edits, MIDI设置等)所做的变更，即使是在停电情况下也可 此键位于前面板，主要用作旁路键，阻止任何效果 以进行保存，不会造成设定信息的丢失． 应用于音频．按2下此键可解除旁路模式返回到所选 效果．按旁路键时，内建的LED亮灯显示. 按编辑键并关闭相应菜单，便可激活混响各个独立阶 段的旁通(Pre, Post，Main Effect－下图显示)， 再次打开他们后可解除旁通．...

  • Page 38: Midi功能使用

    检索转储的MIDI数据　 MIDI功能使用 恭喜你学会并且能顺利转储MIDI数据！以下进行 选择MIDI声道 MIDI转储的检索，先按System键返回"Midi dump"选 i7300可轻松收发MIDI信号，您只需知道收发的信 项，然后旋转Adjust Control到"Receive"选项，再按 道．按System 键直到屏幕前面一行上显示"Midi Rx 下此控制键就可以了．打开MIDI转储文件，用计算机 Ch",旋转Adjust Control选择接收信号的信道．如 上MIDI程序上的MIDI传输选项回传数据到本机． 果您不确定您的MIDI信号用的是哪个信道，请选择 OMNI，所有声道都会接收MIDI信号，这种设9特别适 注意：切勿将已编辑的或有讹误的MIDI转储回传到 用于只用单一MIDI设备的情况下． 本机．在再传输输数据到i7300前，请先确保初始转 储和返回转储之间没有变更，并且可成功完成初始 转储． 变更MIDI程序图 如果把外部MIDI设备连接到i7300的MIDI输入口，使 用中可以用这些设备改变本机的预置程序，类似脚 连接(菊花式)MIDI信号 踏开关功能，并且无需转换预置，经MIDI设备所选 MIDI信号的串联把MIDI线插入本机背板的Thru 端 择的程序就可以实时调用到本机，如要改变MIDI的程 口，再连到另一个MIDI IN，就成功建立了串联，传 序图，先按System键直到屏幕上出现" Midi program 送到第一个设备上的MIDI IN的信号再传到第二个． table " ，然后旋转Adjust Control改变MIDI程序编 只要将第二个的MIDI Thru连接第三个的MIDI IN以此...

  • Page 39: 编辑预设

    编辑预置 编辑内建预置程序和创立自己的个性混响并不是很难，你如果知道你在做什么也就知道改该怎么做了．首先请记 住每种程序都是由Pre EFX, Post EFX和 Main reverberation（如下图）组成，调用厂商预置（或用户自定义预 置）彻销对程序混响三个阶段的设定，先按下Edit键就 可以进行变更，按键时可用Adjust Control左右滚动选 择Pre, Main和Post 菜单选项，按下Adjust Control就 可以进入任一菜单（再按Edit键就可以主菜单），在 菜单中可以再用Adjust Control在可编辑参数中左右滚 动选择，再按Adjust Control就可变更参数了． 主效果参数 以下为主混音参数，编辑和改进后后可用于创作自己独特的混响程序． 可编辑属性 范围 描述 决定大体的混响时间 RevTime 0.05 to 10.00 sec 可在激活主混响之前激活延时 PreDly 0 to 200 ms 可调节早期反射声级（初始反射可引导主混响） Er/Lev 0 to 100 决定混响效果高频部分的比率...
  • Page 40 推杆前/推杆后效果 下文将详细介绍应用于创造混响的前后效果的各种类型，还有其可编辑参数，请注意除前后EQ外，以下效果类 型可设定为前或后效果，但不能同时设定为前和后效果． Pre / Post EQ 可编辑属性 范围 描述 激活立体声连接可以将应用于一声道的所有变动同样应 立体声连接Stereo Link On or Off 用于另一个 -16 to +16 dB 可增加或减少left EQ band 1在所选频率的电平 L1 Gain -16 to +16 dB 可增加或减少left EQ band 2在所选频率的电平 L2 Gain 可用于选择left EQ band 1音频削减或提升时的频率　 L1 Fq (Frequency) 20 Hz to 20 kHz 可用于选择left EQ band 2音频削减或提升时的频率　...
  • Page 41 Chorus合唱 可编辑属性 范围 描述 低频振荡器 0.1 to 10 激活合唱效果前延时 Pre Delay 1 to 200 ms 调节调制的深度 Depth 0 to 1 00 可调节左右声道的相位 Phase 0 to 180° 决定激活高通滤波器的频率 34 Hz to 10kHz 以50为中心调节合唱混音的平衡 Balance 0 to 100 决定调节合唱所用的曲线类型 Mod Typ Sine, Trg or Saw Phaser移相器...
  • Page 42 Tremo 颤音 可编辑属性 范围 描述 决定调制的频率 Speed 0.1 to 10 Hz 调节调制的深度 Depth 0 to 100 可调节左右声道的相位 Phase 0 to 180° 可选择低频振动的波形 Mod Typ Sine, Trg or Saw Gate噪声门 可编辑属性 范围 描述 有立体声连接模式可同时编辑左右噪声门 St/Link On or Off Determines the threshold of the left gate L Thrs -50 to 0 决定左噪声门的域值...

  • Page 43: 规格

    规格 输入 平衡式组合插座(XLR and 1/4” TRS) 连接器 +4 dB 或 -10 dB (由后面板开关选择) 额定电平 阻抗 50 K Ohms +16 dBu 最大输出电平 输出 连接器 平衡式XLR 和1/4” TRS +4 dB 或 -10 dB (由后面板开关选择) 额定电平 阻抗 500 Ohms +16 dBu 最大输出电平 系统 20 Hz to 20 KHz +/-0.5 dB 频率响应...

  • Page 44: Midi数据格式

    Midi 数据格式 系统独特大量转储 当Phonic i7300执行系统独特大量转储时，数据按以下方式传输： STATUS 11110000 (F0H) ID No. 00000000 (00H) 00100000 (20H) 01011001 (59H) SUB STATUS 00000000 (00H) BYTE COUNT 00000000 (00H) BYTE COUNT 01101010 (7AH) HEADER 01010000 (50H) "P" 01101001 (68H) "h" 00110111 (37H) "7" 00110011 (33H) "3"...

  • Page 45: Preset Tables

    Shaking Around Room Large Room Dry Mix Wood Room Tunnel Rec Studio Medium Room Low Bottom Room Ambience Phonic Studio Rehearsal Room Small Room Bright Room 1 Compact Room Small Early Fat Space Live Room Bright Room 2 Echo Vocal Bedroom...

  • Page 46: Applications

    应用 APPLICATIONS APLICACIONES 用做声道插入点 1. As a channel insert Como Insert de Canal PERSONAL COMPUTER COMPUTADORA PERSONAL 电脑 FOOT SWITCH INTERRUPTOR DE PEDAL 脚踏开关 MIXER MEZCLADORA 调音台 2. As a guitar Amp Insert Como Insert Amp de Guitarra 用做吉他放大器的插入点 ENTRADA SALIDA 输入...
  • Page 47 Gear. También, puede ponerse en contacto directa- www.phonic.com and click on Get Gear. 可 查 询 Phonic地 区 经 销 商 的 联 系 方 mente con Phonic y le ayudaremos a encontrar un You may also contact Phonic directly and 式。您也可直接联系Phonic公司，我...
