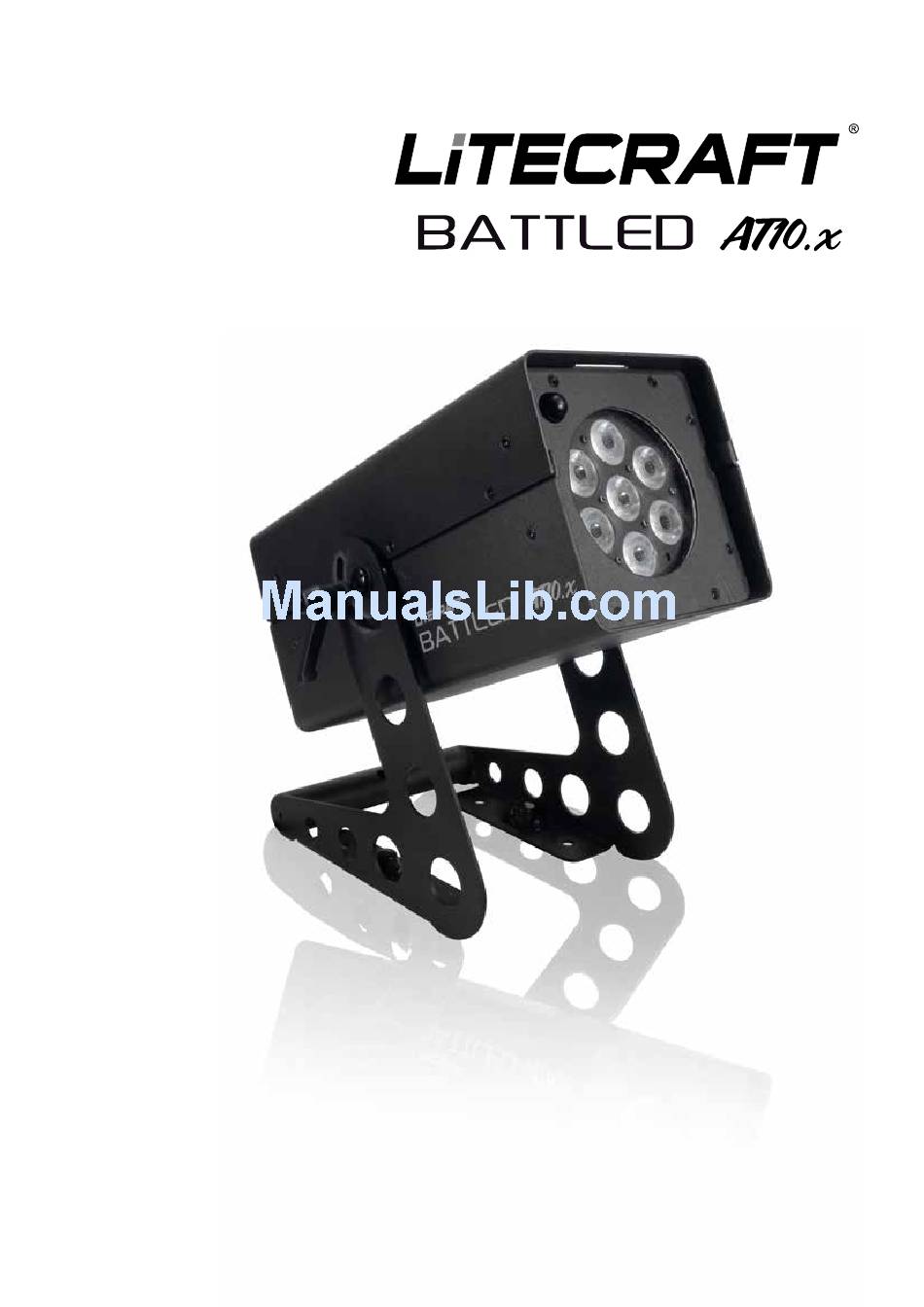

- Page 1 Bedienungsanleitung User Manual...
-
Page 3: Table Of Contents
Inhalt Vielen Dank für den Kauf dieses LITECRAFT Produk tes. Zu Ihrer eigenen Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungsan leitung sorgfältig. Sicherheitshinweise Sicherheitshinweise Akkubetrieb Bestimmungsgemäße Verwendung Montage Elektrischer Anschluss Reinigung und Wartung Bedienung WirelessDMXBetrieb DisplayModus DMXModus ManuellerModus... -
Page 4: Sicherheitshinweise
GEFAHR VON VERBRENNUNGEN! Berühren Sie das Gerät nicht während des Betriebes! Das Ge- Sicherheitshinweise häuse kann hohe Temperaturen erreichen. GEFAHR FÜR DIE GESUNDHEIT! Schauen Sie niemals direkt in die Lichtquelle. Speziell Epilepti- • Jede Person, die mit der Installation, dem Einsatz oder dem ker können einen epileptischen Schock riskieren! Service des Gerätes betraut ist, muss: •... -
Page 5: Bestimmungsgemäße Verwendung
• Laden Sie Sie den LiIon Akku ausschließlich mittels integrier Bestimmungsmäße tem Ladegerät. • Tiefenentladenen LiIon Akkus sind defekt und können aus Verwendung schließlich durch original Ersatz LiIon Akkus ersetzt werden. • Lagern Sie den LiIon Akku möglichst bei Raumtemperatur – eine Lagerung unter zu hohen oder zu niedrigen Temperatu... -
Page 6: Montage
ACHTUNG! Scheinwerfer können beim Herabstürzen erhebliche Verletzun- Montage gen herbeiführen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Schein- werfer NICHT! • Vergewissern Sie sich vor der Montage, dass die Montage • Bei der Montage des Scheinwerfers sind spezifische Bestim fläche mindestens die 10fache Punktbelastung des Eigenge... -
Page 7: Reinigung Und Wartung
Reinigung und Wartung Bedienung • Der Installateur hat dafür Sorge zu tragen, dass sicherheits • Dieses Gerät besitzt verschiedene DMX und StandAlone technische und maschinentechnische Einrichtungen min Modi. Im DMXModus können mehrere Geräte miteinander destens einmal jährlich durch einen Sachkundigen geprüft verbunden und von einem Kontroller gesteuert werden. - Page 8 Antenne ZBügel LEDLinsenset 1/4 Turn Locks Druckausgleichsmembran Netzschalter Öse für Sicherheitsfangseil DMXAusgang 5 pol ConnectTaste DMXEingang 5 pol ModeTaste Ladestandsanzeige LCDisplay PowerConAusgang UpTaste PowerConEingang DownTaste Sicherung Feststellschraube...
-
Page 9: Wirelessdmxbetrieb
Betrieb im Menü ausgewählt werden. Für den BETRIEB OHNE EXTERNEN DMX-SENDER muss sich ein Gerät im „Master“ und WirelessDMXBetrieb alle anderen Geräte im „Slave“ Modus befinden. • Für das Sender (Master) Gerät nehmen Sie folgende Einstel lungen vor. Drücken Sie die MODE Taste bis der Menüpunkt „WiMode“... - Page 10 BETRIEB VIA DMX-KABEL ALS DMX-SENDER HINWEIS! Ein LITECRAFT BattLED AT10.x wird via DMXKabel von einem Sollte sich ein Gerät nicht mit einem externen DMX-Sender DMXKontroller gesteuert und sendet die Daten im Sender verbinden, so ist es bereits logisch mit einem anderen DMX- (Master) Betrieb drahtlos an weitere Geräte.
-
Page 11: Displaymodus
DisplayModus Display Funktion LITECRAFT Anzeige der Softwareversion direkt nach dem Einschalten des Gerätes SW.V 1.0 DEF. SET Default Set – alle Einstellungen werden in die Grundeinstellungen zurück gesetzt (DMX4CH, Adresse 001) DEF. SET Default Set – alle Einstellungen (DMXModi/Makro usw.) werden beibehalten –... -
Page 12: Dmxmodus
DMXModus Display Funktion DMX1CH K1 = Farbmakro Modus DMX *** (43 Farben + schwarz) *** = DMX Adresse DMX2CH K2 = Farbmakro Modus DMX *** (43 Farben + schwarz) *** = DMX Adresse K2 = Dimmer DMX3CH K1 = Dimmer rot DMX *** K2 = Dimmer grün *** = DMX Adresse... -
Page 13: Manuellermodus
ManuellerModus Modus Display Funktion Farbmakro Modus ColMacro 43 vorprogrammierte Farben + schwarz wählbar Macro** ** = programmierte Farben Programm Modus ColProgr 6 vorprogrammierte Programme wählbar Prog** ** = programmierte Programme Programm Ge ColSpeed 16 Geschwindigkeitswerte für das im Programm schwindigkeit Speed** Modus eingestellte Programm wählbar ** = Geschwindigkeitswert... -
Page 14: Makrowerte Beschreibung
MakroWerte Beschreibung Wert Wert Wert Wert Wert Wert Wert Wert Grün Blau Weiß Grün Blau Weiß Schwarz Macro 22 Macro 1 Macro 23 Macro 2 Macro 24 Macro 3 Macro 25 Macro 4 Macro 26 Macro 5 Macro 27 Macro 6 Macro 28 Macro 7 Macro 29... -
Page 15: Photometrische Daten
Photometrische Daten Abstrahldiagramm 15° Abstand (m) Farbe 6.745 lx 729 lx 339 lx Grün 2.411 lx 678 lx 315 lx Blau 520 lx 151 lx 70 lx Weiß 6.219 lx 1.687 lx 760 lx Weiß Summe 11.090 lx 3.012 lx 1.395 lx Technische Spezifikation Netzspannung: 100-240 V 47/63 Hz... -
Page 16: Safety Notes
RISK OF BURNS! Do not touch the unit during operation! The housing may reach Safety Notes high temperatures. RISK TO HEALTH! Never look directly into the light source. Especially epileptics • Each person which is responsible for the installation, the use risk an epileptic shock! Disconnect the unit from the AC mains or service of this unit must be: when not in use or when cleaning it. -
Page 17: Designated Use
• Never expose LiIon battery to mechanical shock or other outer mechanical influence. Designated Use • Never let LiIon battery get in touch with any kind of liquids. • Never let LiIon battery get in touch with fire or open flames. •... -
Page 18: Installation
chain with approved connective can be used. Attach the safety chain to its designated opening and attach it to the Installation truss system or a similar and safe attachment point. Assure to close the fasteners as specified. • To adjust the angle of the fixture open the locking screw, set the fixure in its position and close it by hand. -
Page 19: Operation
Operation • This device has several DMX and StandAloneModes. In DMXmode, multiple devices can be connected and controlled by a controller. The device accepts the settings of the DMX controller, as soon as the corresponding start address is set. • Slave mode: Connect the DMXoutput of the master device (XLR female) to the DMXinput of the slave device (XLR male). - Page 20 Antenna ZYoke LEDLensset 1/4 Turn Locks Airvent Mainsswitch Eyenut safety attachment point DMXOutput 5 pin ConnectButton DMXInput 5 pin ModeButton Charging LED LCDisplay PowerConOutput UpButton PowerConInput DownButton Fuse Locking screw...
-
Page 21: Wirelessdmxoperation
• For the transmitter (master) unit following settings need to be done. Press MODE button until the lcd shows „WiMode“. WirelessDMXOperation Change to „Master“ with the UP/DOWN buttons for the trans mitter mode. • For the receiver (slave) unit following settings need to be done. - Page 22 USE BY DMX-CABLE AS DMX-TRANSMITTER NOTE! One BattLED AT10.x is controlled by cable from a DMXcontrol If a unit is not connecting to an external DMX-transmitter it ler and is sending DMXdata as a transmitter (master) wireless is already connected to another transmitter. In this case the to all other units.
-
Page 23: Displaymode
DisplayMode display function LITECRAFT shows the software version direct after switching on the unit SW.V 1.0 DEF. SET alle settings will be set to factory defaults (DMX4CH, address 001) DEF. SET all settings (DMX mode/macro etc. ) will not be changed – this menue disappears auto... -
Page 24: Dmxmode
DMXMode mode display function 1 channel mode DMX1CH ch1 = color macro mode DMX *** (43 colors + black) *** = DMX adress 2 channel mode DMX2CH ch1 = color macro mode DMX *** (43 colors + black) *** = DMX adress ch2 = dimmer 3 channel mode DMX3CH... -
Page 25: Manualmode
ManualMode mode display function color macro mode ColMacro choose one of 43 preprogrammed colors + black Macro** ** = preprogrammed colors programm mode ColProgr choose one of 6 preprogrammed chasers Prog** ** = preprogrammed chasers programm speed ColSpeed choose one of 16 speed values for the programm Speed** choosed in programm mode ** = speed value... -
Page 26: Macrovalue Description
Macro Value Overview value value value value value value value value green blue white green blue white black macro 22 macro 1 macro 23 macro 2 macro 24 macro 3 macro 25 macro 4 macro 26 macro 5 macro 27 macro 6 macro 28 macro 7... -
Page 27: Beam Specs
Beam Specs beam spread chart 15° distance (m) color 6.745 lx 729 lx 339 lx green 2.411 lx 678 lx 315 lx blue 520 lx 151 lx 70 lx white 6.219 lx 1.687 lx 760 lx white total 11.090 lx 3.012 lx 1.395 lx Technical Specification...
