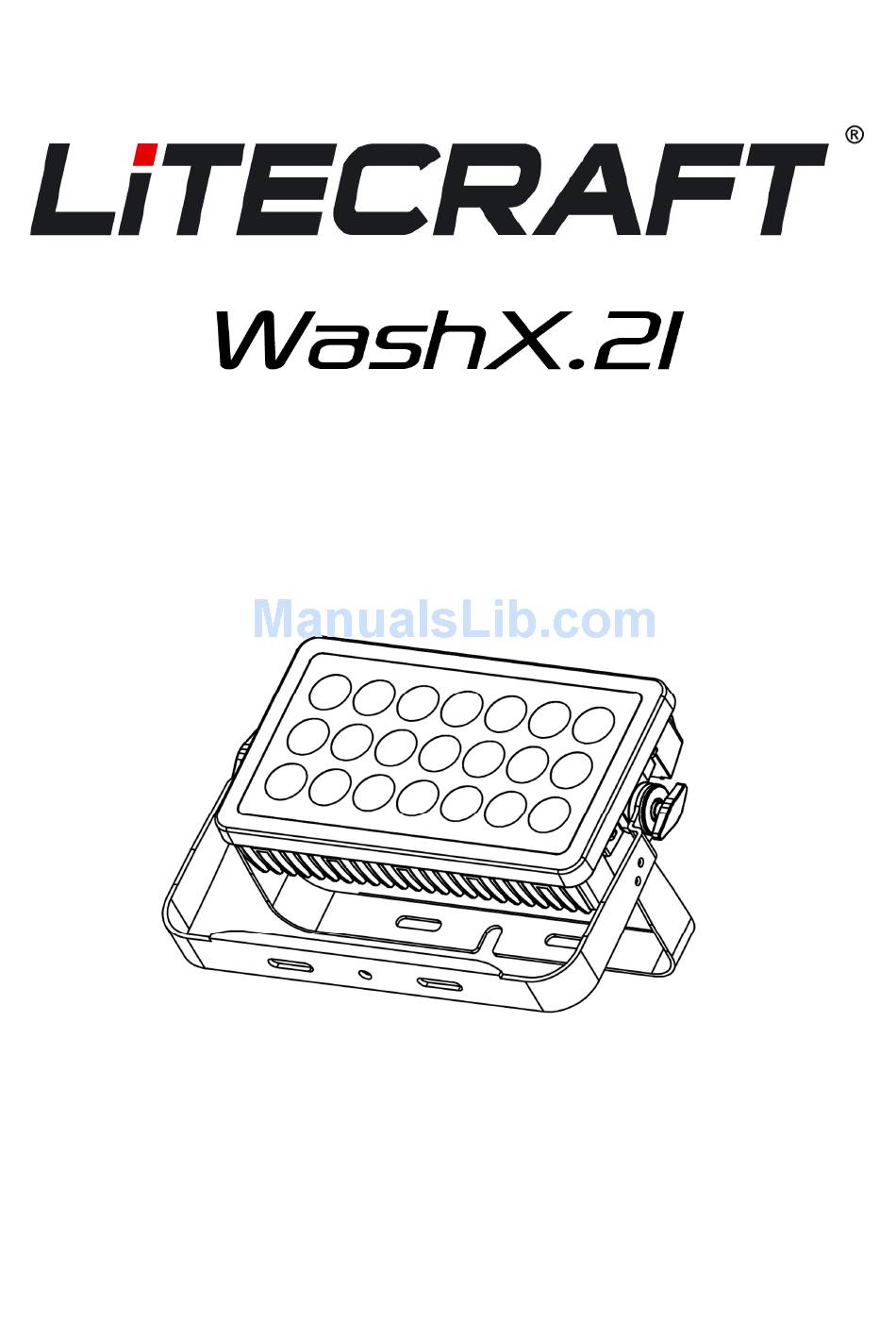

  • Page 1 Bedienungsanleitung User Manual...

  • Page 2: Table Of Contents

    REINIGUNG UND WARTUNG BEDIENUNG DISPLAY-MODUS DMX-MODUS PHOTOMETRISCHE DATEN TECHNISCHE SPEZIFIKATIONEN Thank you for purchasing this LITECRAFT product. For your own safety, please read the instruction manual carefully before turn on the product for the first time. CONTENT SAFETY NOTES DESIGNATED USE INSTALLATION...

  • Page 3: Sicherheitshinweise

    SICHERHEITSHINWEISE Jede Person, die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist, muss: • qualifiziert sein • den Anweisungen dieser Bedienungsanleitung folgen. • ACHTUNG! Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren einen elektrischen Schlag durch Hochspannung wenn Sie die Kabeladern berühren! Das Gerät hat unser Haus in herstellergeprüftem Zustand verlassen.

  • Page 4: Bestimmungsgemäße Verwendung

    BESTIMMUNGSMÄßE VERWENDUNG Bei diesem Produkt handelt es sich um einen Scheinwerfer, der ausschließlich für den professionellen Einsatz auf Bühnen, in Diskotheken, in Theatern, etc. bestimmt ist. Dieses Produkt ist für den Anschluss bis max. 230 V Wechselspannung zugelassen und wurde zur Verwendung im Innenbereich konzipiert. Vermeiden Sie Erschütterungen und jegliche Art von äußeren Einwirkungen bei der Installation oder dem •...

  • Page 5: Montage

    MONTAGE Bei der Montage des Scheinwerfers sind spezifische Bestimmungen wie die DGUV V17/18 (vormals BGV C1) • oder auch länderspezifische Baurichtlinien zu beachten. Die Montage darf nur durch qualifizierte Personen erfolgen! • Die Aufhängevorrichtung des Scheinwerfers muss so gebaut und bemessen sein, dass sie eine Stunde lang •...

  • Page 6: Elektrischer Anschluss

    ELEKTRISCHER ANSCHLUSS Der Anschluss an die Spannungsversorgung darf ausschließlich nur durch qualifiziertes Personal vorgenommen • werden. Schließen Sie das Gerät an die Spannungsversorgung an. Vergewissern Sie sich das die Leistungsangaben • übereinstimmen. Der Schutzleiter muss unbedingt in der gesamten Installation angeschlossen sein! •...

  • Page 7: Bedienung

    BEDIENUNG Dieses Gerät besitzt verschiedene DMX- und Stand-Alone-Modi. Im DMX-Modus können mehrere Geräte • miteinander verbunden und von einem Kontroller gesteuert werden. Das Gerät übernimmt die Einstellungen des DMX-Kontrollers, sobald die entsprechende DMX-Startadresse eingestellt wurde. Slave Modus: • Verbinden Sie den DMX-Ausgang des Master Gerätes (XLR female) mit dem DMX-Eingang des Slave Gerätes (XLR male).
  • Page 8 Feststellschraube Netz-Eingang C. DMX-Eingang 5 pol D. DMX-Ausgang 5 pol Netz-Ausgang Bügel G. Menu-Taste H. Enter-Taste OLED-Display UP-Taste Feststellschraube...

  • Page 9: Display-Modus

    DISPLAY-MODUS Display Funktion LITECRAFT LITECRAFT Anzeige der Softwareversion direkt nach V *.* V *.** dem Einschalten des Gerätes. *.** = Software-Version Dieser Menüpunkt verschwindet nach 3 Sekunden automatisch <**° C> <**° C> Das Gerät befindet sich im Slave Modus <Slave Mode>...
  • Page 10 <6.000 K> <7.000 K> <8.000 K> <9.000 K> <10.000 K> Manual Color Einstellung der Helligkeit der einzelnen <Red> Farben in 256 Schritten wählbar <***> (Standard Einstellung = *** = 0-255 R = 255, G = 255, B = 255, W = 255) <Green>...
  • Page 11 <***> *** = 125-255 <White> <***> *** = 125-255 LED Frequency LED Frequency Einstellung der PWM-Frequenz <****> <****> (Standard Einstellung = 1.200 Hz) **** = <600 Hz> <1.200 Hz> <2.000 Hz> <4.000 Hz> <25 kHz> Key Lock Key Lock Einstellung der automatischen Sperre des <***>...

  • Page 12: Dmx-Modus

    DMX-MODUS Modus Display Funktion 4 Kanal Channel K1 = Dimmer Rot Modus < 4 Ch> 000-255 stufenlose Helligkeit Rot K2 = Dimmer Grün 000-255 stufenlose Helligkeit Grün K3 = Dimmer Blau 000-255 stufenlose Helligkeit Blau K4 = Dimmer Weiß 000-255 stufenlose Helligkeit Weiß 6 Kanal Channel K1 = Master Dimmer...
  • Page 13 221-225 Farbe 5 226-230 Farbe 6 231-235 Farbe 7 236-240 Farbe 8 241-245 Farbe 9 246-250 Farbe 10 251-255 Farbe 11 K8 = Farbtemperatur 000-005 keine Funktion 006-029 3.000 K 030-053 4.000 K 054-077 4.200 K 078-101 5.000 K 102-125 5.600 K 126-149 6.000 K 150-173 7.000 K 174-197 8.000 K...

  • Page 14: Photometrische Daten

    PHOTOMETRISCHE DATEN 10 m 7.921 Lux 880 Lux 316 Lux 162 Lux 80 Lux Grün 16.038 Lux 1.782 Lux 642 Lux 327 Lux 160 Lux Blau 1.881 Lux 209 Lux 75 Lux 38 Lux 19 Lux Weiß 18.548 Lux 2.061 Lux 742 Lux 379 Lux 186 Lux...

  • Page 15: Safety Notes

    SAFETY NOTES Each person which is responsible for the installation, the use or service of this unit must be: • qualified • has to follow the instructions in this manual. • WARNING! Be careful when using the device. You risk an electrical shock from high voltage, if you touch the wires! The device has left our company in manufacturer proofed state.

  • Page 16: Designated Use

    DESIGNATED USE This product is a spotlight, which is designed only for professional use on stages, discotheques, theatres, etc. This product is approved for mains connection up to 230 VAC and designed for indoor use. Please avoid any kind of shocks and outer actions during its installation or transportation. •...

  • Page 17: Installation

    INSTALLATION There are specific regulations like DGUV V17/18 (old BGV C1) or country related regulations which need to • attend during the installation. The installation has to be handled by skilled persons only! Suspension device hast to be built and calculated in order to handle up to 10 times its specific load limit over •...

  • Page 18: Electrical Connection

    ELECTRICAL CONNECTION Connection to the mains is only allowed by skilled persons. • Before connecting the fixture to the mains, assure that the specifications are corresponding. • Electrical grounding has to be used in the whole installation! • ATTENTION! Installation has to be approved by an authorized person before first operation! CLEANING AND MAINTENANCE Installer has to take care of all safety and machinery installations are approved by skilled persons at least once •...

  • Page 19: Operation

    OPERATION This device has several DMX- and Stand-Alone-Modes. In DMX-mode, multiple devices can be connected and • controlled by a controller. The device accepts the settings of the DMX-controller, as soon as the corresponding start address is set. Slave mode: •...
  • Page 20 A. Locking Screw B. Mains-Input C. DMX-Input 5 pin D. DMX-Output 5 pin E. Mains-Output F. Yoke G. Menu-Button H. Enter-Button OLED-Display Up-Button K. Down-Button...

  • Page 21: Display-Mode

    DISPLAY-MODE display function LITECRAFT LITECRAFT shows the software version direct after V *.* V *.** switching on the unit *.** = Software-Version (this messages appears after 3 seconds automaticly) <**° C> <**° C> unit is in slave mode and is not receiving <Slave Mode>...
  • Page 22 <7.000 K> <8.000 K> <9.000 K> <10.0000 K> Manual Color setting brightness for each color in steps <Red> of 256 <***> (default setting = *** = 0-255 R = 255, G = 255, B = 255, W = 255) <Green> <***>...
  • Page 23 <***> *** = 125-255 LED Frequency LED Frequency setting PWM-frequency <****> <****> (default setting = 1.200 Hz) **** = <600 Hz> <1.200 Hz> <2.000 Hz> <4.000 Hz> <25 kHz> Key Lock Key Lock setting automatic lock of display (default <***> setting = On) *** = (Password:...

  • Page 24: Dmx-Mode

    DMX-MODE mode display function 4 channel Channel ch1 = dimmer red mode < 4 Ch> 000-255 stepless brightness red ch2 = dimmer green 000-255 stepless brightness green ch3 = dimmer blue 000-255 stepless brightness blue ch4 = dimmer white 000-255 stepless brightness white 6 channel Channel ch1 = master dimmer...
  • Page 25 206-210 color 2 211-215 color 3 216-220 color 4 221-225 color 5 226-230 color 6 231-235 color 7 236-240 color 8 241-245 color 9 246-250 color 10 251-255 color 11 ch8 = color temperature 000-005 no function 006-029 3.000 k 030-053 4.000 k 054-077 4.200 k 078-101 5.000 k...

  • Page 26: Beam Specs

    BEAM SPECS 10 m 7.921 lx 880 lx 316 lx 162 lx 80 lx green 16.038 lx 1.782 lx 642 lx 327 lx 160 lx blue 1.881 lx 209 lx 75 lx 38 lx 19 lx white 18.548 lx 2.061 lx 742 lx 379 lx 186 lx...
