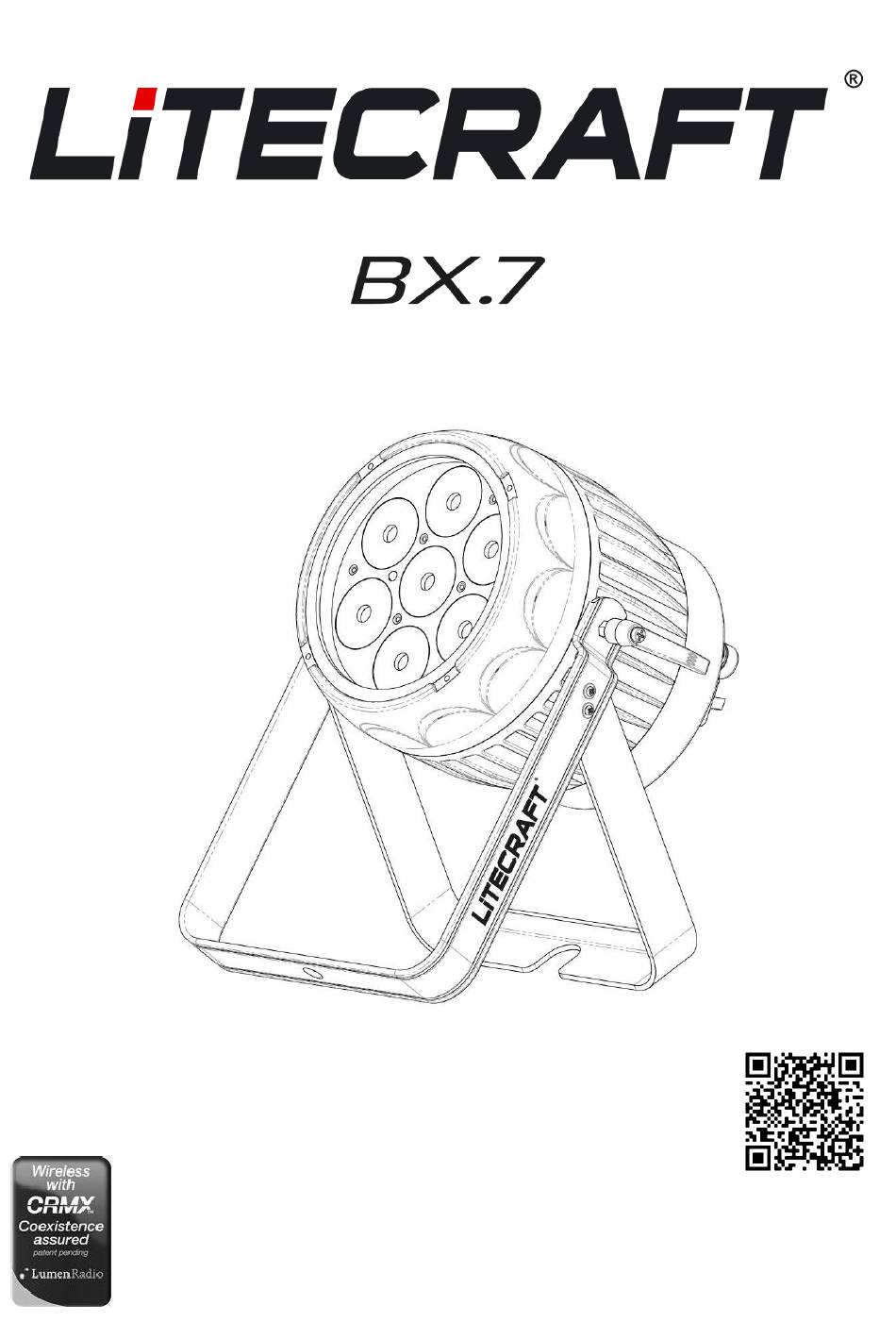

- Page 1 Aktuellste Online Version latest online version Bedienungsanleitung V1.7 user manual V1.7...
-
Page 2: Table Of Contents
Vielen Dank für den Kauf dieses LITECRAFT-Produktes. Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt. Zu Ihrer eigenen Sicherheit und für die optimale Nutzung Ihres neuen Produktes lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch. Die aktuellste Version dieser Bedienungs- anleitung erhalten Sie, wenn Sie den QR-Code auf dem Cover dieser Anleitung scannen. - Page 3 Thank you for purchasing this LITECRAFT product. This device was developed and manufactured under high quality requirements. For your own safety and to ensure optimal use of your new product, please read these operating instructions carefully before using it for the first time. You can obtain the latest version of this user manual by scanning the QR code on the cover of this user manual.
-
Page 4: Lieferumfang
LIEFERUMFANG powerIP Anschlusskabel Infrarot-Fernbedienung Frostfilter 25° 4x Befestigungsschrauben für Frostfilter 25° SICHERHEITSHINWEISE Jede Person, die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist, muss: qualifiziert sein den Anweisungen dieser Bedienungsanleitung folgen. ACHTUNG! Seien Sie vorsichtig beim Einsatz des Gerätes. -
Page 5: Akku-Betrieb
AKKU-BETRIEB Dieses Gerät besitzt einen Lithium-Ionen-Akku (Li-Ion), der sich durch seine Robustheit und Langlebigkeit auszeichnet. Zudem ist dieser Akkutyp besonders schnell ladefähig und überzeugt durch eine geringe Selbstentladung. Je nach Einsatz liegt die mittlere Laufzeit bei voller Ladung bei circa 3-11 Stunden. Dieser Wert kann aufgrund von Umgebungs- temperaturen und den Einsatz von bis zu vier LED-Farben variieren. -
Page 6: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Produkt handelt es sich um einen Scheinwerfer, der ausschließlich für den professionellen Einsatz auf Bühnen, in Diskotheken, in Theatern, etc. bestimmt ist. Dieses Produkt ist für den Anschluss bis max. 240 V Wechselspannung zugelassen und wurde zur Verwendung, aber nicht zur permanenten Installation, im Außenbereich konzipiert. -
Page 7: Montage
MONTAGE Bei der Montage des Scheinwerfers sind spezifische Bestimmungen wie die DGUV V17/18 (vormals BGV C1) oder auch länderspezifische Baurichtlinien zu beachten. Die Montage darf nur durch qualifizierte Personen erfolgen! Die Aufhängevorrichtung des Scheinwerfers muss so gebaut und bemessen sein, dass sie eine Stunde lang ohne dauernde und schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Page 8: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS Der Anschluss an die Spannungsversorgung darf ausschließlich durch qualifiziertes Personal vorgenommen werden. Schließen Sie das Gerät an die Spannungsversorgung an. Vergewissern Sie sich, dass die Leistungsangaben übereinstimmen. Der Schutzleiter muss unbedingt in der gesamten Installation angeschlossen sein! ACHTUNG! Vor der ersten Inbetriebnahme muss die Installation durch einen Sachverständigen geprüft werden! REINIGUNG UND WARTUNG... -
Page 9: Bedienung
BEDIENUNG Dieses Gerät besitzt verschiedene DMX- und Stand-Alone-Modi. Im DMX-Modus können mehrere Geräte miteinander verbunden und von einem Controller gesteuert werden. Das Gerät übernimmt die Einstellungen des DMX-Controllers, sobald die entsprechende DMX-Startadresse eingestellt wurde. Slave Modus: Verbinden Sie den DMX-Ausgang des Master-Gerätes (XLR female) mit dem DMX-Eingang des Slave-Gerätes (XLR male). - Page 10 Bügel IR-Sensor C. Feststellschraube D. DMX-Eingang 5 pol Enter-Taste Menu-Taste G. OLED-Display H. Öse für Sicherheitsfangseil Up-Taste Druckausgleichsventil CRMX-Antenne Netz-Eingang M. On/Off Schalter N. Netz-Ausgang O. Down-Taste DMX-Ausgang 5 pol...
-
Page 11: Wireless Dmx-Betrieb
WIRELESS DMX-BETRIEB Das Gerät verfügt über ein integriertes LUMENRADIO CRMX Wireless DMX-Modul. Das Modul arbeitet mit CRMX- Sendern von LUMENRADIO und ist kompatibel zu Wireless-Solutions-Sendern der Baureihe G3 und G4. Für den CRMX-Betrieb muss das Gerät in einen der fünf DMX-Modi gebracht werden. Drücken Sie hierzu die MENU Taste und verwenden die UP/DOWN-Tasten bis im Menü... -
Page 12: Display-Modus
DISPLAY-MODUS Display Funktion DEF. SET DEF. SET Rücksetzen aller Parameter auf <***> Werkseinstellungen inkl. Wireless CRMX *** = <NO> UNLINK *** = <YES> DMX Addr DMX Addr Anzeige der DMX-Adresse <***> (2 Ch = <001-511>) *** = <DMX-Adresse> (3 Ch = <001-510>) (4 Ch = <001-509>) (5 Ch = <001-508>) (10 Ch = <001-503>) - Page 13 White <***> *** = <0-255> Col Mac Col Mac 43 vorprogrammierte Farbkombinationen <***> wählbar (Deaktivierung aller Programme über *** = <00-43> Menüpunkt Master/Slave!) Col Progr Col Progr 31 vorprogrammierte Programme wählbar <***> (Deaktivierung aller Programme über Menüpunkt Master/Slave!) *** = <00-31> Speed Geschwindigkeit in 30 Schritten für das <***>...
-
Page 14: Dmx-Modus
Emergncy Emergncy Auswahl der Funktion bei Ausfall der Netz- <***> Stromversorgung um als Notfall Leuchte zu *** = <Hold> agieren *** = <ColMAC> *** = <WhiteLED> Hold = Gerät hält letzten Wert *** = <Blackout> ColMAC = ColMAC 00-43 wird aktiviert WhiteLED = Nur weiße LEDs leuchten Blackout = LEDs schalten ab (Standard Einstellung = Hold) -
Page 15: Photometrische Daten
10 Kanal Modus <10Ch> K1 = Dimmer Rot 000-255 stufenlose Helligkeit Rot K2 = Dimmer Grün 000-255 stufenlose Helligkeit Grün K3 = Dimmer Blau 000-255 stufenlose Helligkeit Blau K4 = Dimmer Weiß 000-255 stufenlose Helligkeit Weiß K5 = Farbmakro 000-255 stufenloser RGB-Farbmix K6 = Blitz-Frequenz 000-020 keine Funktion 021-255 Blitz-Frequenz von l ->... -
Page 16: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Optisches System Optiken feste optische Systeme Abstrahlwinkel 10° (Frostfilter 25° inklusive) LED-Lichtquellen LEDs 7x Multichip-LEDs Farben 7x rot, 7x grün, 7x blau, 7x weiß Lebensdauer LEDs > 50.000 Stunden Farbmischung RGBW Temperaturbereiche Umgebungstemperatur -10°/+45° C Kühlung Konvektionskühlung Steuerung & Programmierung Protokoll DMX 512, LUMENRADIO CRMX, IR-Fernbedienung... -
Page 17: Accessories Included
ACCESSORIES INCLUDED powerIP mains cable IR remote frostfilter 25° 4x fixing screws for frost filter 25° SAFETY NOTES Each person being responsible for the installation, the use or service of this unit must: be qualified ... -
Page 18: Battery-Use
BATTERY-USE This unit is using a lithium-ion-battery (Li-Ion) which is characterized by its sturdiness and durability. Furthermore this type of battery is fast-rechargeable and features less self-discharge. The medium duration is about 3 to 11 hours depending on its use. This value may vary with ambient temperature and the variable use of up to four LED colours. The battery-charger is already included in the unit. -
Page 19: Designated Use
DESIGNATED USE This product is a spotlight, which is designed only for professional use on stages, discotheques, theatres, etc. This product is approved for mains connection up to 240 VAC and designed for outdoor use, but not for permanent outdoor installation. The protection class is classified as IP 65. ... -
Page 20: Installation
INSTALLATION There are specific regulations like DGUV V17/18 (old BGV C1) or country related regulations which need to be respected during the installation. Only skilled persons may install the device. Suspension device has to be built and calculated in order to handle up to 10 times its specific load limit over a time of one hour without permanent or harmful deformation. -
Page 21: Electrical Connection
ELECTRICAL CONNECTION Connection to the mains is only allowed by skilled persons. Before connecting the fixture to the mains, assure that the specifications are corresponding. Electrical grounding has to be used in the whole installation! ATTENTION! Installation has to be approved by an authorized person before first operation! CLEANING AND MAINTENANCE Installer has to make sure all safety and machinery installations are approved by skilled persons at least once a year. -
Page 22: Operation
OPERATION This device has several DMX and stand alone modes. In DMX mode, multiple devices can be connected and controlled by a controller. The device accepts the settings of the DMX controller, as soon as the corresponding start address is set. ... - Page 23 Yoke IR-Sensor C. Locking Screw D. DMX-Input 5 pin Enter-Button Menu-Button G. OLED-Display H. Safety Attachment Point Up-Button Air-Vent CRMX-Antenna Mains-Input M. On/Off Button N. Mains-Output O. Down-Button DMX-Output 5 pin...
-
Page 24: Wireless Dmx-Mode
WIRELESS DMX-MODE The unit is equipped with an integrated LUMENRADIO CRMX wireless DMX module. The module is compatible to CRMX transmitter units from LUMENRADIO and Wireless Solutions transmitter units version G3 and G4. For the use with CRMX the unit needs to be set to one of the five DMX modes. Press MODE button and use UP/DOWN buttons until display shows „DMX Chan“. -
Page 25: Display-Mode
DISPLAY-MODE display function DEF.SET DEF. SET reset all parameter to factory defaults incl. <***> wireless CRMX UNLINK *** = <NO> *** = <YES> DMX Addr DMX Addr display the DMX-adress <***> (2 Ch = <001-511>) (3 Ch = <001-510>) *** = <DMX-adress> (4 Ch = <001-509>) (5 Ch = <001-508>) (10 Ch = <001-503>) - Page 26 Col Mac Col Mac 43 pre-programmed colors combinations <***> available *** = <00-43> (deactivation of all pre-programmed chasers by menu Master/Slave!) Col Progr Col Progr 31 pre-programmed chasers available (deactivation of all pre-programmed chasers <***> *** = <00-31> by menu Master/Slave!) Speed setting speed in 30 steps for the pre- <***>...
-
Page 27: Dmx-Mode
Emergncy Emergncy choosing fixtures behavior in case of an ac <***> failure to act like an emergency light *** = <Hold> *** = <ColMAC> Hold = fixture stays with last state *** = <WhiteLED> ColMac = switch to ColMac 00-43 *** = <Blackout>... -
Page 28: Beam Specs
10 channel mode <10Ch> ch1 = dimmer red 000-255 stepless brightness red ch2 = dimmer green 000-255 stepless brightness green ch3 = dimmer blue 000-255 stepless brightness blue ch4 = dimmer white 000-255 stepless brightness white ch5 = color macro 000-255 stepless rgb color mix ch6 = flash-rate 000-020 no function... -
Page 29: Technical Specifications
TECHNICAL SPECIFICATION optical system optics fixed optical system beam angle 10° (frost filter 25° inclusive) LED-sources LEDs 7x multichip LEDs colors 7x red, 7x green, 7x blue, 7x white life time LEDs > 50.000 hours Color mixing RGBW temperature range ambient temperature -10°/+45°... -
Page 30: Ce-Zertifikation
Radio Equipment Directive 2014/53/EU. It is possible to use CE marking to demonstrate the conformity with this RED. Submitter: LMP Lichttechnik GmbH EUT: LITECRAFT LED Light M/N: BX.7 Test Standard : Safety: EN 60950-1: 2006+A11: 2009+A1: 2010+A12: 2011+A2:2013...
