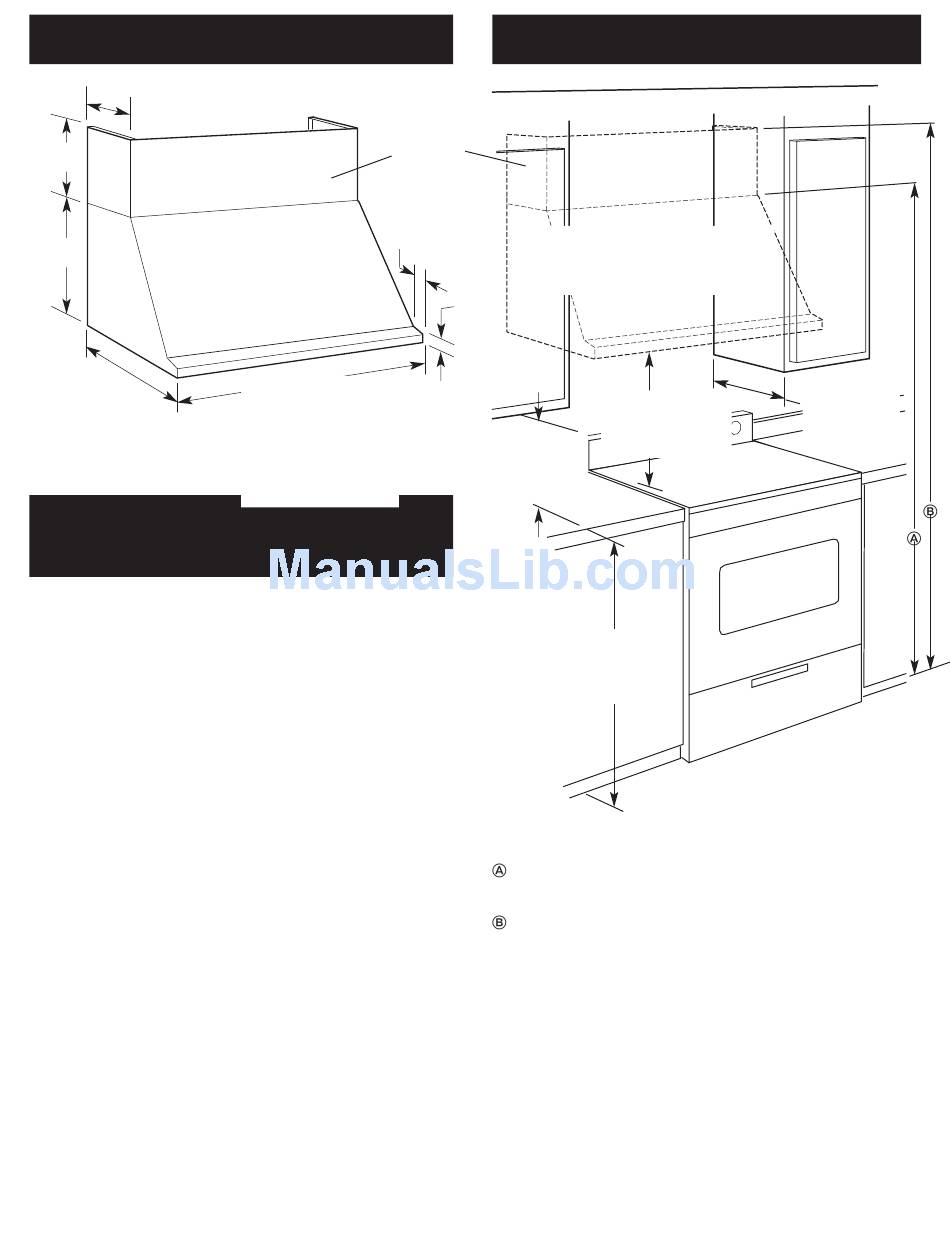

Dimensions du produit

30,6 cm
(12 1/32 po)
30,5 cm
(12 po)
46,2 cm
(18 3/16 po)
64 cm
(25 3/16 po)
Circuit de décharge
de l'air
Le système doit décharger l'air à l'extérieur.
Ne pas terminer le conduit d'évacuation au-dessus d'un
plafond ou dans autre espace fermé.
Ne pas utiliser une bouche de décharge murale de 10,2 cm
(4 po) normalement utilisée pour un appareil de buanderie.
Utiliser uniquement du conduit métallique. On recommande
l'emploi de conduit métallique rigide. Ne pas utiliser des
conduits de plastique ou de métal mince/flexible.
Pour un fonctionnement
efficace et silencieux :
• La taille du conduit d'évacuation doit être uniforme.
• Ne pas utiliser plus de trois coudes à 90°.
• S'il est nécessaire d'installer plusieurs coudes, ceux-ci
devront être séparés par une section rectiligne d'au moins
61 cm (24 po).
• Ne pas raccorder deux coudes ensemble.
• Pour maximiser l'efficacité, minimiser la longueur effective
totale du système de décharge et le nombre de coudes.
• Le système de décharge doit comporter un volet de
réglage. Si la bouche de décharge (sur le toit ou à travers
le mur) comporte un volet de réglage, ne pas utiliser le
volet de réglage fourni avec la hotte.
• Au niveau de chaque jointure du système de décharge,
assurer l'étanchéité avec du ruban adhésif pour conduit.
• Autour de la bouche de décharge à l'extérieur, assurer
l'étanchéité avec un produit de calfeutrage.
Déterminer la méthode d'évacuation de l'air la plus
appropriée pour l'application, et exécuter la préparation
décrite dans les instructions d'installation à la page 5.
garniture
cache-conduit
(option)
5,6 cm
(2 7/32 po)
hotte 76,2 cm (30 po) :
75,9 cm (29 7/8 po)
hotte 91,4 cm (36 po) :
91,1 cm (35 7/8 po)
hotte 106,7 cm (42 po) :
106,4 cm (41 7/8 po)
hotte 121,9 cm (48 po) :
121,6 cm (47 7/8 po)

Dimensions des placards

hotte 76,2 cm (30 po) : 76,2 cm (30 po)
hotte 91,4 cm (36 po) : 91,4 cm (36 po)
hotte 106,7 cm (42 po) : 106,7 cm (42 po)
hotte 121,9 cm (48 po) : 121,9 cm (48 po)
distance libre min. entre les placards
3,5 cm
(1 3/8 po)
distance min. entre
le bas de la hotte et
la table de cuisson
hauteur libre
76,2 cm (30 po)
min. au-dessus
du plan de
travail
45,7 cm (18 po)
hauteur des
placards
inférieurs
91,4 cm
(36 po)
Pour installation avec hotte seulement – minimum de
213,8 cm (84 3/16 po).
Pour installation avec garniture cache-conduit (option) –
minimum de 244,3 cm (96 3/16 po).
Pas de limitation pour la hauteur du plafond au-dessus de la
hotte ou de la hotte avec garniture.
hotte
profondeur
du placard
33 cm (13 po)
3
