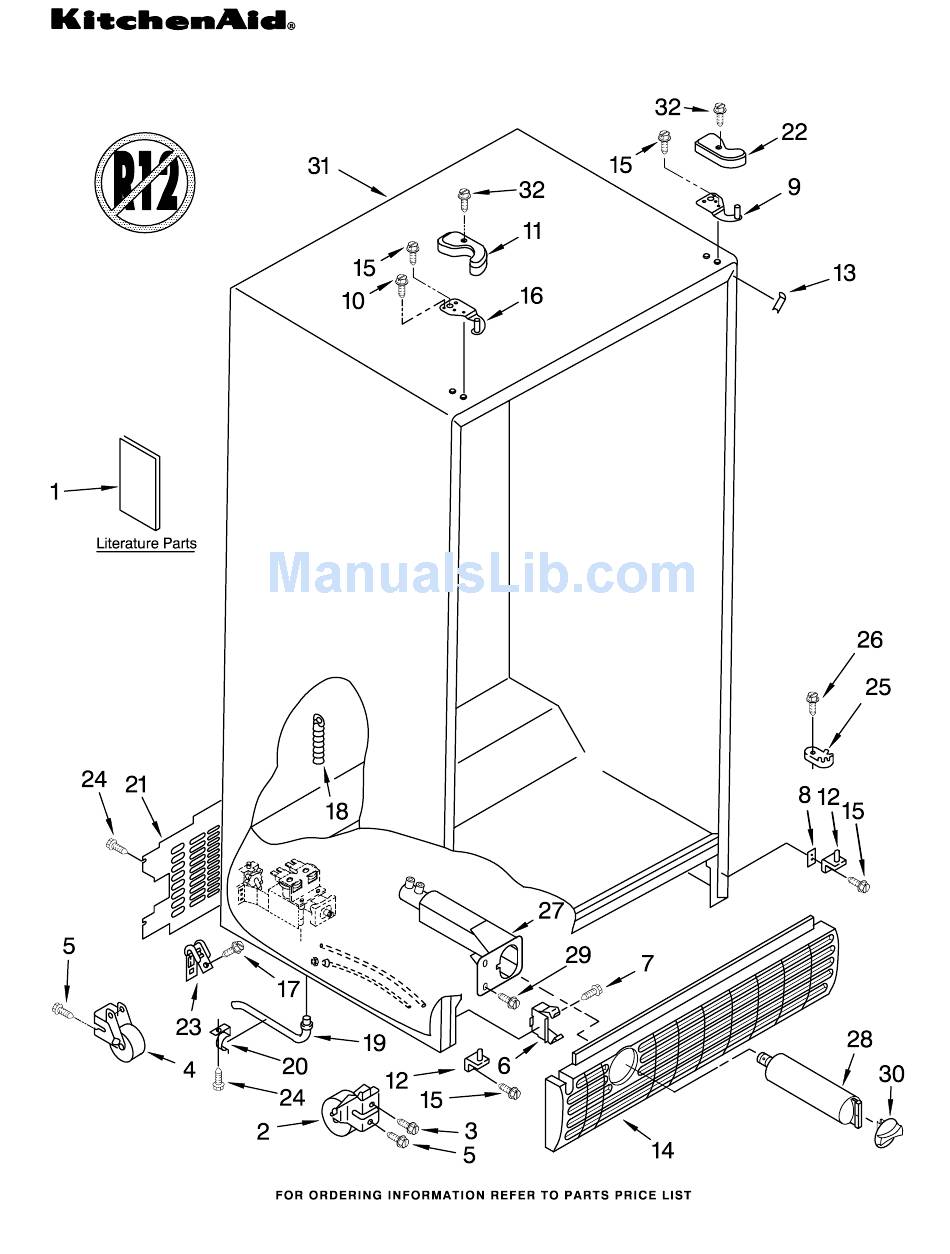

CABINET PARTS For Models: KSRG25FKSS02 (Stainless Steel) Illus. Part DESCRIPTION LITERATURE PARTS LIT2220276 Use & Care Guide LIT2220109 Service & Wiring Sheet LIT2220281 Energy Label LIT628370 Modular Icemaker Service Sheet 2174748 Front Roller (2) 3400517 Screw 2196236 Roller (Rear) (2)
FREEZER LINER PARTS For Models: KSRG25FKSS02 (Stainless Steel) 8198010...
Page 6
FREEZER LINER PARTS For Models: KSRG25FKSS02 (Stainless Steel) Illus. Part DESCRIPTION Liner (Not A Seviceable Part) 941839 Hole Plug 3400893 Screw 940014 Hole Plug 2181765 Basket, Tall Track, Basket−Dual 2216106 Right Side 2216107 Left Side 2211746 Shelf, Slide Out Upper...
FREEZER DOOR PARTS For Models: KSRG25FKSS02 (Stainless Steel) 8198010...
Page 12
FREEZER DOOR PARTS For Models: KSRG25FKSS02 (Stainless Steel) Illus. Part DESCRIPTION Freezer Door (Includes #8 And Dispenser Front Parts) 2216569S Stainless Steel Handle 2204454S Stainless Steel 2203690 Stud, Handle 489463 Screw 3400012 Screw 98654 Screw 2171070 Shelf Bin (4) Door Gasket,...
ICEMAKER PARTS For Models: KSRG25FKSS02 (Stainless Steel) 8198010...
Page 20
ICEMAKER PARTS For Models: KSRG25FKSS02 (Stainless Steel) Illus. Part DESCRIPTION 2198677 Connector, Water Tube 2198578 Fitting, Water Tube 2186493 Tube, Filter Outlet 2186492 Tube, Filter Inlet 628379 Clip, Fuse 1129179 Nut, Compression 2211507 Tube, Water 489478 Screw 2205762 Valve, Solenoid...
Page 21
(Black) 4392899 Brush Touch−Up Kit (Biscuit) Caution: The spray paint is not to be used where the paint may make contact with the door gaskets. 8198010 For Models: KSRG25FKSS02 (Stainless Steel) Illus. Part DESCRIPTION Miscellaneous 212643 Sealer, Gum (4 Feet) 479502 Tape, Vinyl (3/4 x 108")
