Sección 2
2.1 — Desembalaje
• Retire todo el material de embalaje.
• Retire la caja de accesorios separada.
• Retire el generador de la caja.
2.1.1 — Accesorios
Compruebe todo el contenido. Si falta alguna pieza o hay alguna
pieza dañada, comuníquese con un concesionario autorizado al
1-888-436-3722.
• Registro de producto y tarjetas de garantía
• 1 - Manual del propietario
• 1 - Litro de aceite SAE 10W-30
• 2 - Ruedas Never-Flat
• 2 - Pie del bastidor
• 1 - Tira de sujeción del cilindro de combustible
• 1 - Embudo para aceite
• 1 - Bolsa de tornillería (contiene lo siguiente):
— 2-Pies de caucho
(A)
— 2-Pasadores de eje de 5/8 in (B)
— 2-Pasadores hendidos (horquilla) (C)
— 2-Arandelas planas de 5/8 in (D)
— Herramienta para servicio de bujías
2.2 — Armado
El generador requiere armado antes del uso. Si surgen problemas
durante el armado del generador, llame a la Línea de ayuda para
generadores al 1-888-436-3722.
2.2.1 — Armado del kit de accesorios
Las ruedas de la unidad se han diseñado para aumentar en gran
medida la facilidad de transporte del generador.
Necesitará las siguientes herramientas para instalar el kit de
accesorios de manera apropiada.
• Pinzas de punta de aguja
• Trinquete y casquillos de 8 mm, 10 mm y 13 mm
• Llaves de boca de 12 mm, 10 mm y 13 mm
Generador portátil serie LP de 5500 W
Información general
4-Pernos M8
(largos) (E)
2-Pernos M6
(largos) (F)
4-Tuercas
hexagonales
embridadas M8 (G)
2-Tuercas
hexagonales
embridadas M6 (H)
1- Pasador hendido
(Tira)
Las ruedas no están destinadas al uso en caminos.
1. Consulte la Figura 2-1 e instale las ruedas del siguiente modo:
— Deslice el pasador de eje a través de la rueda, el soporte de
la rueda sobre el bastidor y la arandela plana de 5/8 in.
— Inserte el pasador hendido a través del pasador de eje para
bloquearlo en su lugar.
2. Consulte la Figura 2-2 e instale los pies del bastidor y los
parachoques de caucho como se ilustra.
— Deslice los pernos M6 del parachoques de caucho a través
del pie del bastidor y el parachoques de caucho. Luego
instale las contratuercas embridadas. Apriete firmemente.
— Deslice los pernos de cabeza hexagonal a través de los
agujeros en el riel del bastidor.
— Deslice el pie del bastidor sobre los pernos de cabeza
hexagonal y luego instale las contratuercas embridadas.
Apriete firmemente.

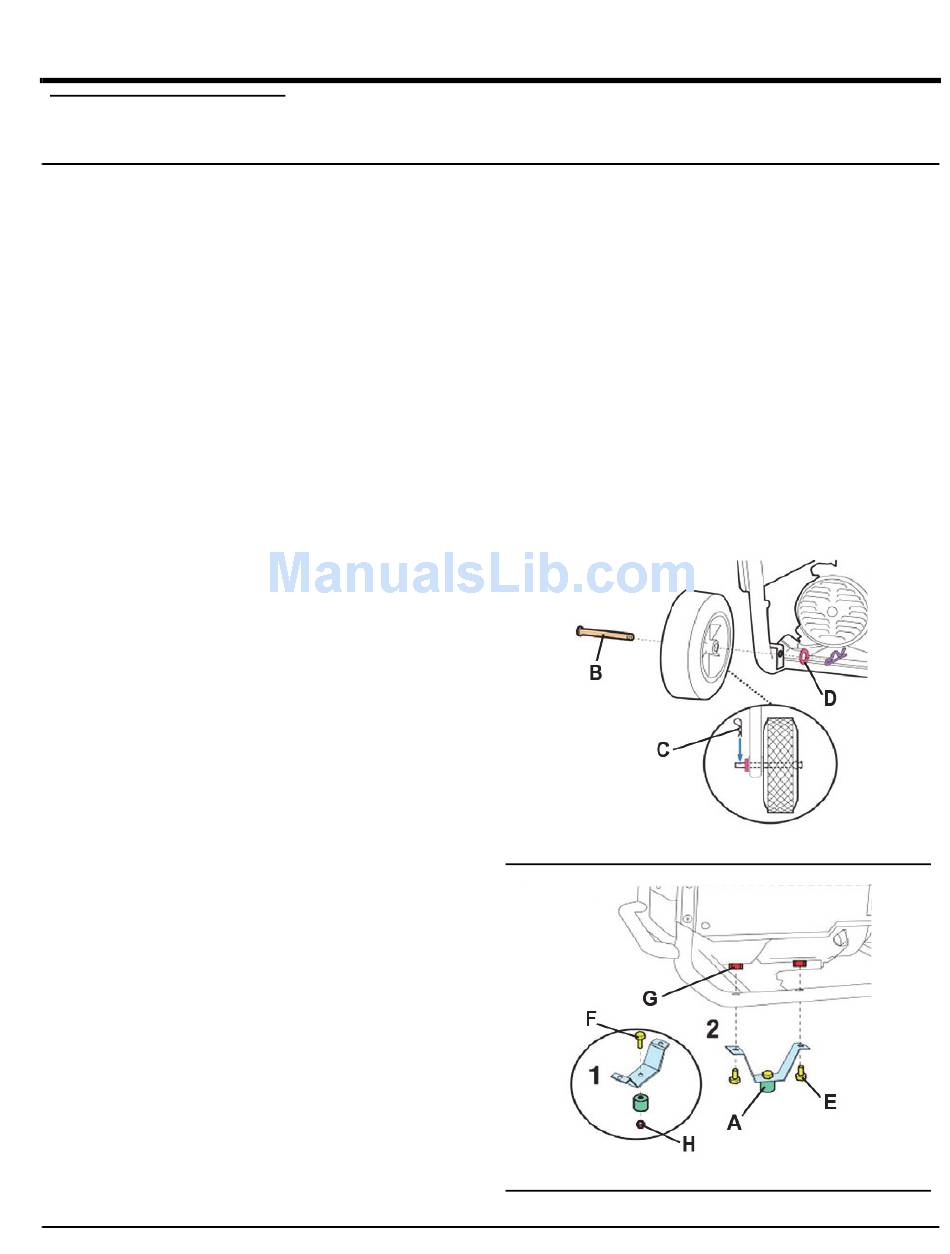

Fig 2-1: Conjunto de rueda y pies
Fig 2-2: Pies del bastidor y parachoques de caucho
NOTA:
5
