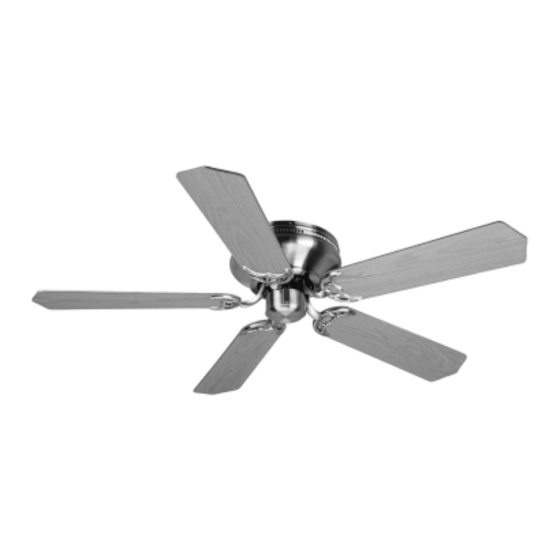

Craftmade CONTEMPORARY FLUSHMOUNT FC52 Installation Manual

Contemporary flushmount

Hide thumbs Also See for CONTEMPORARY FLUSHMOUNT FC52:

Specifications (1 page)

Installation instructions manual (21 pages)

Table of Contents

Available languages

Quick Links

See also: Instruction and Installation Manual

CONTEMPORARY

FLUSHMOUNT

Installation Guide

For Model:

FC52

E124404

net weight of fan: 16.53 lb (7.5 kg)

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the CONTEMPORARY FLUSHMOUNT FC52 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade CONTEMPORARY FLUSHMOUNT FC52

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE CONTEMPORARY FLUSHMOUNT Installation Guide For Model: FC52 Table of Contents: Safety Tips. pg. 1 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Hanging Bracket Installation. pg. 3 Preparation for Wiring.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, ensure inches that the hanging location allows the blades a 7 feet (76cm) clearance of 7ft. (2.13m) from the floor and 30in. (2.13m) (76cm) from any wall or obstruction. This fan is suitable for room sizes up to 10ft.
Page 5: Preparation For Wiring
5. Preparation for Wiring. hanging bracket slot Remove 4 motor mounting screws and lock washers from the bar on the top of motor assembly; leave rubber cushions in place. Lift motor assembly to hanging bracket and place hanging one end of motor assembly in hanging bracket bracket motor assembly slot.
Page 6: Fan Assembly
7. Fan Assembly. hanging bracket opening Remove motor assembly from temporary hanging slot in hanging bracket. Carefully push wiring and wire connectors into outlet box. hanging Slide one end of bar on motor assembly bracket slot through one of the openings in the hanging opening bracket.
Page 7: Blade Assembly
9. Blade Assembly. Time Saver: Washers for blade screws can be set on each blade screw prior to installing blades. motor housing Locate 15 blade attachment screws and washers in hardware pack. Hold blade arm up to blade and align holes. Insert 3 blade attachment screws (along with washers) with fingers first and then tighten blade attachment screws securely with Phillips screwdriver.
Page 8: Light Kit Assembly (Optional)
11. Light Kit Assembly. (Optional) motor WARNING: Failure to disconnect power housing supply at main panel prior to light kit assembly may result in serious injury. switch IF YOU WISH TO USE YOUR FAN WITH A LIGHT KIT housing (sold separately), remove 3 screws from switch housing and then remove switch housing cap from white wire switch housing.
Page 9: Troubleshooting
2. Verify that reverse switch is set completely in either 1-800-486-4892 to arrange for return of fan. Return direction. fan, shipping prepaid, to Craftmade/Ellington. We will 3. Check to be sure fan is wired properly. repair or ship you a replacement fan, and we will pay the return shipping cost.
Page 10 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA CONTEMPORARY FLUSHMOUNT Guía de instalación Para modelo: FC52 Indice de materias: Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación del soporte de montaje.
Page 11 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 12 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 13 página 1 3. Preparación para la instalación. borde del aspa Para prevenir daño corporal y otros daños, estar 76cm seguro de que el lugar en donde va a colgar el ventilador le permite un espacio libre de 2,13m 2,13m pulg.) (7 pies) entre las puntas de las aspas y el piso y (7 pies) 76cm (30 pulg.) entre las aspas y cualquier pared...
Page 14 ranura del 5. Preparación para la soporte de montaje instalación eléctrica. Quitar los 4 tornillos para montaje del motor y las arandelas de seguridad de la barra en la parte superior de la unidad del motor; dejar las soporte de montaje unidad arandelas de hule en su lugar.
Page 15 7. Ensamblaje del ventilador. abertura Quitar la unidad del motor de la ranura en del soporte el soporte de montaje que se usó para de montaje colgarla temporalmente. Con cuidado meter los conectores para cable dentro de la caja de salida. Meter una extremidad de abertura la barra de la unidad del motor en una de ranura...
Page 16 9. Colocación de las aspas. bastidor del motor Para ahorrar tiempo: Se pueden poner las arandelas en los tornillos que son para las aspas antes de colocar las aspas. Localizar 15 tornillos para fijar las aspas y 15 arandelas en uno de los paquetes de artículos de ferretería.
Page 17 11. Instalación del juego de luz (opcional). ADVERTENCIA: El no desconectar el suministro de fuerza bastidor eléctrica en el panel principal antes de instalar el juego de luz del moto puede causar lesiones graves. caja de encendido SI DESEA UTILIZAR EL VENTILADOR CON JUEGO DE LUZ (a la venta por separado), quitar los 3 tornillos de la caja de cable blanco cable azul...
Page 18 Problema: El ventilador funciona pero la(s) luz (luces) no el motor al comprador o le enviaremos uno de reemplazo y (si se aplica). Craftmade/Ellington pagará los gastos de envío de regreso. Soluciones: GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA: 1.
