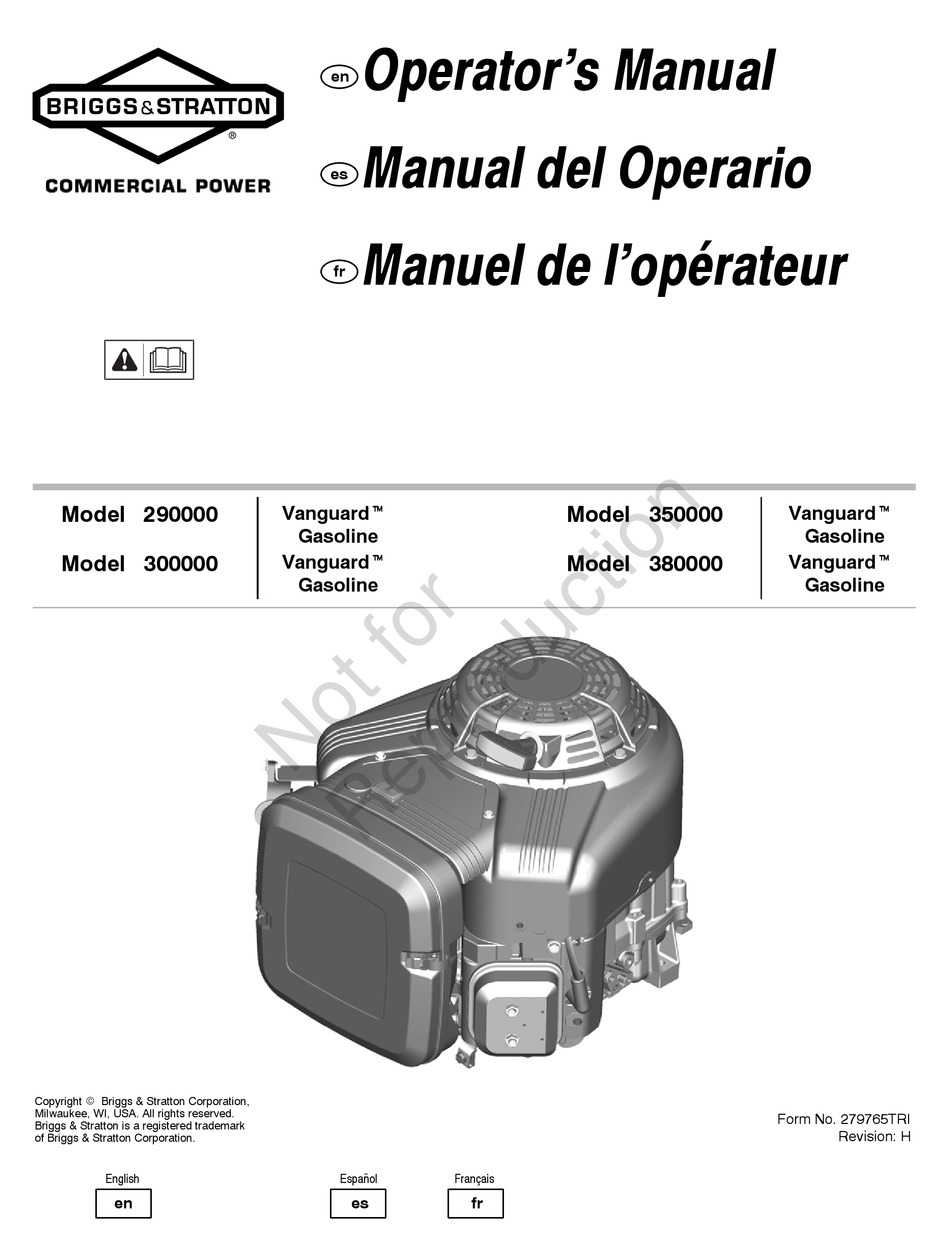

Page 1 Operator’s Manual Manual del Operario Manuel de l’opérateur Model 290000 Vanguardt Model 350000 Vanguardt Gasoline Gasoline Model 300000 Vanguardt Model 380000 Vanguardt Gasoline Gasoline Copyright E Briggs & Stratton Corporation, Milwaukee, WI, USA. All rights reserved. Form No. 279765TRI Briggs & Stratton is a registered trademark Revision: H of Briggs &...
Page 2 VanguardEngines.com...
Page 4 VanguardEngines.com...
Page 5: General Information
General Information Power Ratings: The gross power rating for individual gasoline engine models is labeled in accordance with SAE (Society of Automotive Engineers) code J1940 Small Engine This manual contains safety information to make you aware of the hazards and risks Power &...
Page 6 WARNING WARNING Rapid retraction of starter cord (kickback) will pull hand and arm Fuel and its vapors are extremely flammable and explosive. toward engine faster than you can let go. Fire or explosion can cause severe burns or death. Broken bones, fractures, bruises or sprains could result. When starting engine, pull the starter cord slowly until resistance is felt and then ...
Page 7: Features And Controls
Features and Controls If the oil level is not low, do not start the engine. Contact an Authorized Briggs &  Stratton Dealer to have the the oil problem corrected. Compare the illustration with your engine to familiarize yourself with the location of Fuel Recommendations various features and controls.
Page 8: Emissions Control
Maintenance WARNING We recommend that you see any Briggs & Stratton Authorized Dealer for all maintenance and service of the engine and engine parts. POISONOUS GAS HAZARD. Engine exhaust contains carbon monoxide, a poisonous gas that could kill you in minutes. You NOTICE: All the components used to build this engine must remain in place for proper CANNOT see it, smell it, or taste it.
Page 9 NOTICE: The equipment manufacturer specifies the maximum speed for the engine as 3. Install and tighten the dipstick. installed on the equipment. Do not exceed this speed. If you are unsure what the 4. Remove the dipstick and check the oil level. It should be at the top of the full indicator equipment maximum speed is, or what the engine speed is set to from the factory, (F) on the dipstick.
Page 10: Troubleshooting
46 -- 48 oz (1.36 -- 1.42 L) Oil Capacity 46 -- 48 oz (1.36 -- 1.42 L) Tune-up Specifications * Tune-up Specifications * Model 290000, 300000 Model 350000, 380000 Spark Plug Gap 0.030 in (0.76 mm) Spark Plug Gap 0.030 in (0.76 mm)
Page 11: About Your Warranty
BRIGGS & STRATTON ENGINE WARRANTY POLICY January 2014 LIMITED WARRANTY Briggs & Stratton warrants that, during the warranty period specified below, it will repair or replace, free of charge, any part that is defective in material or workmanship or both. Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser. This warranty is effective for and is subject to the time periods and conditions stated below.
Page 12: Your Warranty Rights And Obligations
California, U.S. EPA, and Briggs & Stratton Corporation Emissions Control Warranty Statement Your Warranty Rights And Obligations For Briggs & Stratton Engine Models with “F” Trim Designation (Model- -Type- -Trim Representation xxxxxx xxxx Fx) The California Air Resources Board, U.S. EPA, and Briggs & Stratton (B&S) are pleased whichever is greater.
Page 13 California, U.S. EPA, and Briggs & Stratton Corporation Emissions Control Warranty Statement Your Warranty Rights And Obligations For Briggs & Stratton Engine Models with “B” or “G” Trim Designation (Model- -Type- -Trim Representation xxxxxx xxxx Bx or xxxxxx xxxx Gx) The California Air Resources Board, U.S.
Page 14: Información General
Información General Clasificaciones de potencia: La clasificación de potencia total para los modelos individuales de motores a gas se etiqueta de acuerdo con el código J1940 de SAE Este manual contiene información de seguridad para que usted tome conciencia de los (Sociedad de Ingenieros Automotrices) (Procedimiento de Clasificación de Potencia &...
Page 15 ADVERTENCIA ADVERTENCIA PELIGRO DEBIDO A GAS VENENOSO. El escape del motor contiene El combustible y sus vapores son extremadamente inflamables y monóxido de carbono, un gas venenoso que puede matarlo en explosivos. cuestión de minutos. Usted NO PUEDE verlo, olerlo o probarlo. Incluso Un incendio o una explosión pueden causar graves quemaduras o la si usted no puede oler los vapores del escape, usted todavía puede muerte.
Page 16: Características Y Controles
Características y Controles Verifique el nivel de aceite. Consulte la sección Cómo verificar/Agregar aceite.  Si el nivel de aceite es bajo, añada la cantidad apropiada de aceite. Arranque el  motor y compruebe que la luz de advertencia (si está equipada) no quede Compare la ilustración con su motor para que se familiarice con la ubicación de las encendida.
Page 17: Mantenimiento
5. Mueva el control del acelerador (B) hacia la posición fast . Opere el motor con ADVERTENCIA el control del acelerador en la posición fast El combustible y sus vapores son extremadamente inflamables y 6. Mueva la palanca del estrangulador (C) hacia la posición choke explosivos.
Page 18: Cuadro De Mantenimiento
Cuadro de Mantenimiento ADVERTENCIA: Los repuestos deben ser del mismo diseño y ser Las Primeras 5 horas instalados en la misma posición que tenían las partes originales. Es posible que otros repuestos no funcionen tan bien, dañen la unidad y hasta pueden ocasionar Cambie aceite ...
Page 19: Detección De Fallas
Este es un motor enfriado por aire. Las suciedades o los desechos pueden restringir el Cómo reemplazar el filtro de combustible - Figura 12 flujo de aire y ocasionar recalentamiento en el motor, produciendo un desempeño pobre y una vida del motor reducida. Utilice un cepillo o un trapo seco para remover los desechos del protector de dedos (A).
Page 20: Especificaciones
46 -- 48 oz (1,36 -- 1,42 L) Capacidad de Aceite 46 -- 48 oz (1,36 -- 1,42 L) Especificaciones de Ajuste * Especificaciones de Ajuste * Modelo 290000, 300000 Modelo 350000, 380000 Entrehierro de la Bujía 0,030 in (0,76 mm) Entrehierro de la Bujía 0,030 in (0,76 mm) Torque de la Bujía...
Page 21 PÓLIZA DE GARANTIA PARA EL MOTOR BRIGGS & STRATTON Enero 2014 GARANTIA LIMITADA Briggs & Stratton Corporation garantiza que durante el período de grantí especificado más adelante reparará o reemplazará, sin costo alguno, cual(es)quier parte(s) del motor considerada(s) como defectuosas en material, mano de obra o ambos. Los gastos de transporte del producto sometido a reparación o cambio bajo esta Garantía deben ser abonados por el comprador.
Page 22 Declaración de garantía de control de emisiones de California, EPA de los EE. UU. y Briggs & Stratton Corporation Derechos y obligaciones de la garantía Para los modelos de motor Briggs & Stratton con designación de orientación ”F” (Modelo- -Tipo- -Orientación Representación xxxxxx xxxx Fx) El Consejo de Recursos del Aire de California, la EPA de los EE.
Page 23 Declaración de garantía de control de emisiones de California, EPA de los EE. UU. y Briggs & Stratton Corporation Derechos y obligaciones de la garantía Para los modelos de motor Briggs & Stratton con designación de orientación “B” o ”G” (Modelo- -Tipo- -Orientación Representación xxxxxx xxxx Bx o xxxxxx xxxx Gx) El Consejo de Recursos del Aire de California, la EPA de los EE.
Page 24: Informations Générales
Informations générales Puissance du moteur: La puissance brute pour chaque modèle de moteur à essence est indiquée conformément à la norme J1940 (procédure de calcul de la puissance et du Ce manuel contient des informations concernant la sécurité visant à attirer l’attention des couple des petits moteurs) de la SAE (Society of Automotive Engineers) et elle est usagers sur les dangers et les risques associés aux moteurs.
Page 25 AVERTISSEMENT AVERTISSEMENT RISQUE DE GAZ TOXIQUE. Les gaz d’échappement du moteur Le combustible et ses vapeurs sont extrêmement inflammables et contiennent du monoxyde de carbone, un gaz toxique qui peut tuer en explosifs. quelques minutes. Ce gaz est INVISIBLE, SANS odeur et SANS goût. Un incendie ou une explosion peut entraîner des blessures très Une personne peut être exposée au monoxyde de carbone même si graves ou même la mort.
Page 26: Caractéristiques Et Commandes
Caractéristiques et commandes Recommandations concernant le carburant Le carburant doit répondre aux critères suivants: Essence fraîche, propre, sans plomb.  Comparer l’illustration avec le moteur pour se familiariser avec l’emplacement des Un indice minimum d’octane de 87/87 AKI (91 RON). En cas d’utilisation en altitude, ...
Page 27: Entretien
Entretien Nous recommandons de voir un Réparateur Agréé Briggs & Stratton pour tout l’entretien AVERTISSEMENT de votre moteur et l’acquisition de pièces. RISQUE DE GAZ TOXIQUE. Les gaz d’échappement du moteur AVIS: Tous les composants de ce moteur doivent rester à leur place d’origine pour que contiennent du monoxyde de carbone, un gaz toxique qui peut tuer en le moteur fonctionne correctement.
Page 28 5. Installer et serrer la jauge. Remplacement de la bougie - Figure 5 Vérifier l’écartement des électrodes (A, Figure 5) avec une jauge à fil (B). Le cas Entretien du filtre à air - Figure 11 échéant, régler l’écartement. Remettre la bougie et la serrer au couple recommandé. Pour régler l’écartement et trouver le couple de serrage, voir la section Spécifications.
Page 29: Dépannage
46 -- 48 oz (1,36 -- 1,42 L) Capacité d’huile 46 -- 48 oz (1,36 -- 1,42 l) Spécifications de réglage * Spécifications de réglage * Modèle 290000, 300000 Modèle 350000, 380000 Écartement des électrodes 0,030 in (0,76 mm) Écartement des électrodes...
Page 30 APPLICATION DE LA GARANTIE SUR LES MOTEURS BRIGGS & STRATTON Janvier 2014 GARANTIE LIMITÉE Briggs & Stratton garantit que, pendant la période de garantie spécifiée ci-dessous, il remplacera ou réparera gratuitement toute pièce du moteur présentant un défaut de matière ou de fabrication ou les deux. Tous les frais de transport du produit destiné à être remplacé ou réparé au titre de la présente garantie restent à charge de l’acheteur.
Page 31 Californie, US Environmental Protection Agency (USEPA) et Énoncé de garantie du dispositif antipollution de Briggs & Stratton Corporation Vos droits et obligations relatifs à la garantie - - Pour les modèles de moteur Briggs & Stratton avec désignation de coupe « F » (Représentation Modèle- -Type- -Coupe xxxxxx xxxx Fx) Le California Air Resources Board (CARB), l’USEPA et Briggs &...
Page 32 Californie, US Environmental Protection Agency (USEPA) et Énoncé de garantie du dispositif antipollution de Briggs & Stratton Corporation Vos droits et obligations relatifs à la garantie - - Pour les modèles de moteur Briggs & Stratton avec désignation de coupe « B » ou « G » (Représentation Modèle- -Type- -Coupe xxxxxx xxxx Bx ou xxxxxx xxxx Gx) Le California Air Resources Board (CARB), l’USEPA et Briggs &...
