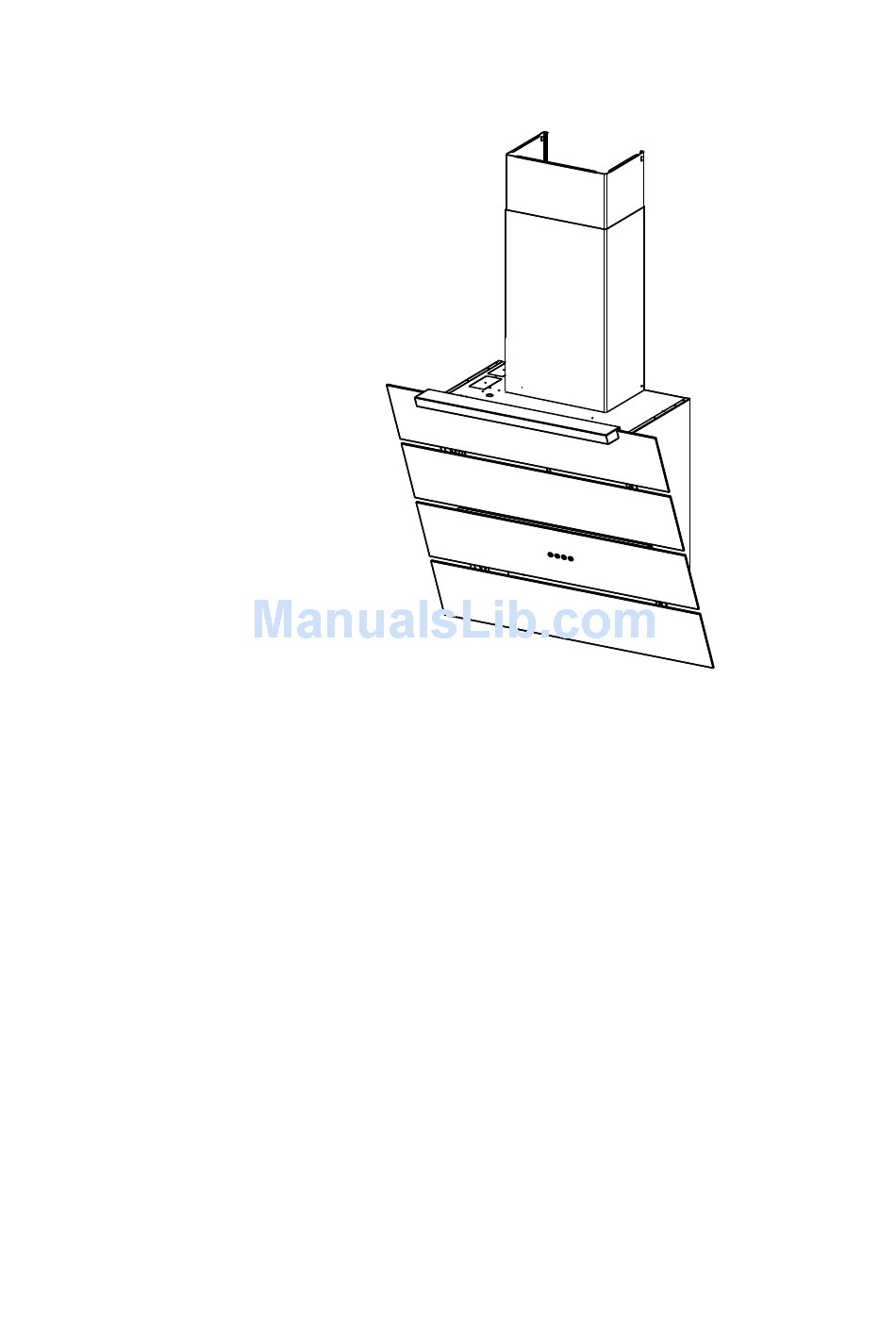

- Page 1 Instructions Manual Manuel d’Instructions Bedienungsanleitung Manual de instrucciones Εγχειρίδιο οδηγιών Руководство по эксплуатации Gebruiksaanwijzing...
-
Page 2: Table Of Contents
INDEX RECOMMENDATIONS AND SUGGESTIONS ........................4 CHARACTERISTICS ................................5 INSTALLATION..................................7 USE ...................................... 11 MAINTENANCE ................................... 12 SOMMAIRE CONSEILS ET SUGGESTIONS............................14 CARACTERISTIQUES................................. 15 INSTALLATION..................................17 UTILISATION ..................................21 ENTRETIEN..................................22 INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE ........................... 24 CHARAKTERISTIKEN ................................. 25 MONTAGE ................................... - Page 3 INHOUDSOPGAVE ADVIEZEN EN SUGGESTIES............................. 64 EIGENSCHAPPEN ................................65 INSTALLATIE..................................67 GEBRUIK ..................................... 71 ONDERHOUD..................................72...
-
Page 4: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. -
Page 5: Characteristics
CHARACTERISTICS Components 7.2.1 Ref. Q.ty Product Components Hood Canopy complete with: Controls, Light, Fan unit, Filters Upper chimney Lower chimney Lighting unit Directional air outlet grille Reduction flange 150-120 Filter cover Ref. Q.ty Installation Components 7.2.1 Upper chimney fixing brackets Plugs SB 12/10 Wall Plugs Screws 4.2 x 44.4... - Page 6 Dimensions Min. Min. 400mm 400mm...
-
Page 7: Installation
INSTALLATION Wall drilling and bracket fixing 1÷2 7.2.1 247 247 As a first step, proceed with the following drawings: • a vertical line up to the ceiling or up to the upper limit, at the centre of the area in which the hood is to be fitted;... - Page 8 Fitting the hood body • Open the doors/the door (See section Open Panels). • Remove the Metal grease filters using the handles provided. • Adjust the two screws Vr, in the brackets 11a, so that they are at the start of their travel. •...
- Page 9 RECYCLING VERSION AIR OUTLET To install the hood in recycling version, the optional charcoal filter kit must be purchased. • Remove the chimney angle bracket. • Screw the filter cover onto the air outlet, using four screws 12c (2.9 x 12.5). •...
- Page 10 ELECTRICAL CONNECTION • Connect the hood to the mains through a two-pole switch hav- ing a contact gap of at least 3 mm. • Remove the grease filters (see paragraph Maintenance) being sure that the connector of the feeding cable is correctly inserted in the socket placed on the side of the fan.
-
Page 11: Control Panel
Control panel Button Function Turns the Motor off. The Leds indicating the Speed of the motor turn off. Enables / Disables Keyboard Lock mode if pressed and All the Leds light up in cycle. held for 5 seconds. Activates speed one. The Leds indicating Speed one and Motor Off turn on. -
Page 12: Maintenance
MAINTENANCE REMOTE CONTROL (OPTIONAL) The appliance can be controlled using a remote control powered by a 1.5 V carbon-zinc alkaline batteries of the standard LR03- AAA type (not included). • Do not place the remote control near to heat sources. •... - Page 13 Activated Charcoal Filter (Recirculation Version) The Activated Charcoal Filter is only present on the Hoods in Recirculation version, and has the job of retaining smells in the flow of air that passes over it, until reaching saturation. This cannot be washed or regenerated, and must be changed when the 24H led on the display starts to flash, or at least once every 4 months.
-
Page 14: Conseils Et Suggestions
CONSEILS ET SUGGESTIONS La présente notice d' e mploi vaut pour plusieurs versions de l' a ppareil. Elle peut contenir des descriptions d' a c- cessoires ne figurant pas dans votre appareil. INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art. -
Page 15: Caracteristiques
CARACTERISTIQUES Composants 7.2.1 Réf. Q.té Composants du produit Corps hotte équipé de : Commandes, Éclairage, Groupe de ventilation, Filtres Cheminée supérieure Cheminée inférieure Groupe d’éclairage Grille orientable Sortie de l’Air Buse de réduction 150--120 Couvercle filtrant Réf. Q.té Composants de l’installation 7.2.1 Brides de fixation cheminée supérieure Chevilles... - Page 16 Encombrement Min. Min. 400mm 400mm 1 16...
-
Page 17: Installation
INSTALLATION Perçage de la paroi et fixation des supports 1÷2 7.2.1 247 247 Tracer sur la paroi : • une ligne verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ; •... - Page 18 Montage du corps de hotte • Ouvrir les portes/la porte (Regard paragraphe Ouverture Panels). • Retirer les Filtres à graisse en agissant sur les poi- gnées appropriées. • Placer les deux vis Vr, sur les équerres 11a sans les visser. •...
- Page 19 SORTIE AIR VERSION FILTRANTE Pour l’installation dans la Version Filtrante, il faut acheter le kit fourni sur demande Cartouche au char- bon actif. • Enlever la cornière de la cheminée • Visser le couvercle filtrant sur la sortie de l’air, en utilisant les quatre vis 12c (2,9 x 6,5).
- Page 20 BRANCHEMENT ELECTRIQUE • Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm. • Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.
-
Page 21: Utilisation
UTILISATION Tableau des commandes Touche Fonction Coupe le moteur. Les leds d’indication de la vitesse du moteur s’éteignent. Appuyer pendant 5 secondes pour activer/désactiver le Toutes les leds s’éclairent cycliquement et effectuent une séquence mode de verrouillage du clavier. d’allumage. Active la première vitesse. -
Page 22: Entretien
ENTRETIEN TELECOMMANDE (FOURNIE SUR DEMANDE) Il est possible de commander cet appareil au moyen d’une télé- commande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris). • Ne pas ranger la télécommande à proximité de sources de cha- leur. - Page 23 Filtres anti-odeur à charbon actif (version filtrante) Le filtre anti-odeur à charbon actif est uniquement présent sur les hottes en version filtrante. Il a pour fonction de retenir les odeurs du flux d’air qui le traverse jusqu’à ce qu’il atteigne la saturation.
-
Page 24: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungs- merkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. -
Page 25: Charakteristiken
CHARAKTERISTIKEN Komponenten 7.2.1 BezugMenge Produktkomponenten Haubenkörper, komplett mit: Bedienelemente, Beleuchtung, Ventilatorgruppe, Filter Oberer Kaminteil Unterer Kaminteil Beleuchtung Luftstromrichtungsgitter Reduzierflansch 150-120 Filterdeckel BezugMenge Installationskomponenten 7.2.1 Befestigungswinkel oberer Kaminteil Dübel Dübel SB 12/10 Schrauben 4,2 x 44,4 Schrauben 2,9 x 6,5 Schrauben 4,2 x 12,7 Schrauben 2,9 x 9,5 Menge Dokumentation Betriebsanleitung... - Page 26 Platzbedarf Min. Min. 400mm 400mm 2 26...
-
Page 27: Montage
MONTAGE Bohren der Wand und Befestigung der Bügel 1÷2 7.2.1 247 247 An der Wand anzeichnen: • eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbereichs der Haube, • eine waagrechte Linie mindestens 1004 mm oberhalb der Kochmulde. •... - Page 28 Montage des Haubenkörpers • Die Klappen öffnen/ Die Klappe öffnen (siehe Ab- schnitt Öffnung Panel). • Die Fettfilter an den speziellen Griffen herausziehen. • Die beiden Schrauben Vr der Bügel 11a auf den Hubbeginn regulieren. • Den Haubenkörper an den 2 Bügeln 11a einhaken. •...
- Page 29 ANSCHLUSS IN UMLUFTVERSION Für die Installation in Umluftversion muss das optiona- le Kit „Aktivkohle-Filtereinsatz“ erworben werden. • Das Winkelstück der Kaminbefestigung entfernen • Den Filterdeckel am Luftausgang mit den vier Schrauben 12c (2,9 x 6,5) fixieren. • Das Luftleitgitter 8 mit Hilfe von 2 der mitgeliefer- ten Schrauben 12d (2,9 x 9,5) beim Austritt der rückzuführenden Luft fixieren.
- Page 30 ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.
-
Page 31: Bedienung
BEDIENUNG Schalttafel Taste Funktion Stellt den Motor ab. Die LEDs, welche die Drehzahl des Motors angeben, gehen aus. Aktiviert/Deaktiviert bei 5 Sekunden langem Drücken den Alle LEDs schalten sich nacheinander mit einer bestimmten Reihenfol- Modus Tastatursperre. ge ein. Schaltet die erste Betriebsgeschwindigkeit ein. Die LEDs der ersten Betriebsgeschwindigkeit und Motor Off schalten sich ein. -
Page 32: Wartung
WARTUNG FERNBEDIENUNG (OPTION) Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standard- typs LR03-AAA versorgt wird (nicht mitgeliefert). • Die Fernbedienung nicht in die Nähe von Hitzequellen legen. • Batterien müssen vorschriftsmäßig entsorgt werden. Metallfettfilter Die Fettfilter sind spülmaschinengeeignet und müssen gewaschen werden, sobald die LED 24H blinkt, oder mindestens alle 2 Mo-... - Page 33 Aktivkohle-Geruchsfilter (Umluftversion) Der Aktivkohlefilter ist nur an Umluftversionen der Abzugshauben vorhanden und hat die Aufgabe die Gerüche des durchfließenden Luftstroms zurückzuhalten. Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss ausgewechselt werden, wenn die LED 24H blinkt, oder mindestens alle 4 Monate. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist.
-
Page 34: Consejos Y Sugerencias
CONSEJOS Y SUGERENCIAS Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden ín- tegramente con las de su aparato concreto. INSTALACIÓN •... -
Page 35: Características
CARACTERÍSTICAS Componentes 7.2.1 Ref. Cant. Componentes de producto Cuerpo campana dotado de: Mandos, luz, grupo ventilador, filtros Chimenea superior Chimenea inferior Grupo iluminación Rejilla orientación salida aire Brida de reducción 150-120 Cubierta filtrante Ref. Cant. Componentes de instalación 7.2.1 Bridas de fijación chimenea superior Tacos Tacos SB 12/10 Tornillos 4,2 x 44,4... - Page 36 Dimensiones Min. Min. 400mm 400mm 3 36...
-
Page 37: Instalación
INSTALACIÓN Perforación pared y Fijación bridas 1÷2 7.2.1 247 247 Trazar en la pared: . una línea Vertical hasta el techo o al límite superior, al centro de la zona prevista para el montaje de la campana; . una línea Horizontal a 1004 mm min. sobre el Plano de Cocción. . - Page 38 Montaje Cuerpo Campana • Abrir las puertas/la puerta (ver sección del Panel de Apertura) • Quitar los Filtros antigrasa operando en las manijas específicas. • Regular los dos tornillos Vr, de las bridas 11a, al ini- cio de la carrera. •...
- Page 39 SALIDA DEL AIRE VERSIÓN FILTRANTE En la instalación en Versión Filtrante hay que comprar el kit Cartucho al carbón activado. • Quitar el angular que sujeta la chimenea • Atornillar la tapa filtrante en la salida del aire, usan- do cuatro tornillos 12c (2,9 x 6,5). •...
- Page 40 CONEXIÓN ELÉCTRICA • Conectar la campana a la red de alimentación eléctrica insta- lando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo. • Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.
-
Page 41: Uso
Tablero de mandos Tecla Función Apaga el motor Los leds de indicación de la velocidad del motor se apagan. Si se presiona por 5 segundos, activa/desactiva la modali- Todos los leds se encienden cíclicamente ejecutan una secuencia de dad bloqueo teclado. encendido. -
Page 42: Mantenimiento
MANTENIMIENTO MANDO A DISTANCIA (OPCIONAL) El aparato puede comandarse con un mando a distancia que fun- ciona con pilas alcalinas zinkcarbón de 1,5 V del tipo standard LR03-AAA (no incluido). • No dejar el mando a distancia cerca de una fuente de calor. •... - Page 43 Filtros antiolor al carbono activo (versión filtrante). El filtro antiolor al carbono activo está presente solamente en las campanas en versión filtran- te, tiene la función de retener los olores del flujo de aire que lo atraviesa hasta alcanzar la satu- ración.
-
Page 44: Συμβουλεσ Και Συστασεισ
ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ Το παρόν εγχειρίδιο οδηγιών χρήσης αναφέρεται σε πολλά μοντέλα της συσκευής. Είναι δυνατό να περιγράφονται διάφορα εξαρτήματα του εξοπλισμού, που δεν αφορούν τη συσκευή σας. ΕΓΚΑΤΑΣΤΑΣΗ • Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες που οφείλονται σε λανθασμένη εγκατάσταση ή... -
Page 45: Χαρακτηριστικα
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Εξαρτήματα 7.2.1 Αναφ. Ποσ. Εξαρτήματα της συσκευής Σώμα απορροφητήρα με: Χειριστήρια, Φωτισμό, Σύστημα φτερωτής, Φίλτρα Πάνω καμινάδα Κάτω καμινάδα Φωτιστικό Ρυθμιζόμενη γρίλια εξόδου αέρα Φλάντζα συστολής Φ 150-120 Καπάκι φίλτρου Αναφ. Ποσ. Εξαρτήματα για την εγκατάσταση 7.2.1 Στηρίγματα στερέωσης πάνω καμινάδας Ούπα... - Page 46 Διαστάσεις Min. Min. 400mm 400mm 4 46...
-
Page 47: Εγκατασταση
ΕΓΚΑΤΑΣΤΑΣΗ Διάτρηση τοίχου και στερέωση στηριγμάτων 1÷2 7.2.1 247 247 Χαράξτε στον τοίχο: • μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται για την εγκατάσταση του απορροφητήρα. • μια οριζόντια γραμμή σε απόσταση τουλάχιστον 1.004 mm πάνω από την επιφάνεια των εστιών. - Page 48 Τοποθέτηση σώματος απορροφητήρα • Ανοίξτε τις πόρτες/την πόρτα (βλέπε τμήμα πάνελ Άνοιγμα). • Βγάλτε τα φίλτρα για λίπη ελευθερώνοντας τις ειδι- κές λαβές. • Ρυθμίστε τις δύο βίδες Vr των στηριγμάτων 11a, στην αρχή της διαδρομής. • Στερεώστε το σώμα του απορροφητήρα στα δύο στηρίγματα...
- Page 49 Έξοδος αέρα μοντέλου ανακύκλωσης Για την εγκατάσταση του μοντέλου ανακύκλωσης είναι αναγκαία η αγορά του προαιρετικού στοιχείου ενεργού άνθρακα. • Βγάλτε τη γωνία στερέωσης καμινάδας • Βιδώστε το καπάκι φίλτρου στην έξοδο αέρα, χρησιμοποιώντας τις τέσσερις βίδες 12c (2,9 x 6,5).
- Page 50 ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ • Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας δι- πολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm. • Βγάλτε τα φίλτρα για λίπη (βλ. παρ. “Συντήρηση”) και βεβαι- ωθείτε ότι ο συνδετήρας του ηλεκτρικού καλωδίου έχει συνδε- θεί σωστά στην υποδοχή της μονάδα αναρρόφησης Τοποθέτηση...
-
Page 51: Χρηση
ΧΡΗΣΗ Πίνακας χειριστηρίων Πλήκτρο Λειτουργία Σβήνει το μοτέρ. Τα Led ένδειξης της ταχύτητας του μοτέρ σβήνουν. Αν το πιέσετε για 5 δευτερόλεπτα Ενεργοποιεί / Απενεργοποιεί Όλα τα Led ανάβουν κυκλικά εκτελώντας μια σειρά τη λειτουργία Κλειδώματος πλήκτρων. ανάμματος. Ενεργοποιεί την πρώτη ταχύτητα. Τα... -
Page 52: Συντηρηση
ΣΥΝΤΗΡΗΣΗ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ (ΠΡΟΑΙΡΕΤΙΚΟ) Η συσκευή ελέγχεται και με τηλεχειριστήριο που δέχεται αλκα- λικές μπαταρίες ψευδαργύρου-άνθρακα 1,5 V στάνταρ τύπου LR03-AAA (δεν περιλαμβάνεται). • Μη βάζετε το τηλεχειριστήριο κοντά σε πηγές θερμότητας. • Μην πετάτε τις μπαταρίες στο περιβάλλον, αλλά μόνο στους ειδικούς... - Page 53 Φίλτρα ενεργού άνθρακα για οσμές (Μοντέλο ανακύκλωσης) Το φίλτρο ενεργού άνθρακα για οσμές υπάρχει μόνο στα μοντέλα ανακύκλωσης των απορροφητήρων. Χρησιμεύει για να παρακρατά τις οσμές από τον αέρα που το διασχίζει μέχρι να κορεσθεί. Δεν μπορεί να πλυθεί και να αναγεννηθεί και πρέπει να αντικαθίσταται όταν στην...
-
Page 54: Советы И Рекомендации
СОВЕТЫ И РЕКОМЕНДАЦИИ Настоящее руководство по эксплуатации составлено для разных моделей прибора. Возмож- но, вы встретите в нем описание отдельных комплектующих, не относящихся к модели Ваше- го прибора. УСТАНОВКА • Производитель отклоняет всякую ответственность за повреждения, вызванные неправильной и несоответствующей правилам установкой. •... -
Page 55: Характеристики
ХАРАКТЕРИСТИКИ Части 7.2.1 Об. Кол. Части изделия Корпус вытяжки в комплекте с устройствами управления, освещением, вентилятором, фильтрами. Верхняя часть дымохода Нижняя часть дымохода Осветительный прибор Регулируемая решетка выпуска воздуха Переходный фланец 150 - 120 Фильтрующая крышка Об. Кол. Установочные компоненты 7.2.1 Кронштейны... - Page 56 Габариты Min. Min. 400mm 400mm 5 56...
-
Page 57: Установка
УСТАНОВКА Отверстия в стене и крепление скоб 1÷2 7.2.1 247 247 Проведите на стене: • вертикальную линию до потолка или до верхнего предела по центру участка, предназначенного для установки вытяжки; • горизонтальную линию на расстоянии не менее 1004 мм над варочной панелью. •... - Page 58 Установка корпуса вытяжки • Откройте створки/День открытых дверей (см. Панель разделе Открытие). • За специальные ручки выньте металлические жи- ровые фильтры. • Вставьте два винта Vr кронштейнов 11a в исходное положение. • Повесьте корпус вытяжки на 2 кронштейна 11a. • Изнутри корпуса вытяжки отрегулируйте затяжку винтов...
- Page 59 ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ Для установки исполнения с режимом рецирку- ляции (с фильтрацией) необходимо установить дополнительный комплект картриджа с угольным фильтром. • Снимите крепежный уголок дымохода • Закрепите над отверстием для выпуска воздуха фильтрующее покрытие, пользуясь 4 винтами 12c (2,9 x 6,5). •...
- Page 60 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ • Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель с разведением контактов не менее 3 мм. • Снять противожировые фильтры (смотри раздел “Уход”) и проверить правильность положения разъема питающего кабеля в розетке вытяжки Установка дымохода 7.2.1 Верхний дымоход •...
-
Page 61: Эксплуатация
ЭКСПЛУАТАЦИЯ Панель управления Кнопка Функция Индикатор Выключает двигатель. Гаснут индикаторы скорости двигателя. При нажатии в течение 5 секунд включает / выключает режим Все индикаторы включаются по очереди. блокировки кнопочной панели. Включает первую скорость. Загораются индикаторы первой скорости и ВЫКЛ двигателя. Включает... -
Page 62: Уход
УХОД ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ( ДОПОЛНИТЕЛЬНО Данным прибором можно управлять пультом дистанционного управления на щелочных батарейках с угольным элементом 1,5 В стандартного типа LR03-AAA (не включено в комплект постав- ки). • Не оставлять пульт вблизи от источников тепла. • Не выбрасывать батарейки вместе с обычным мусором, складывать... - Page 63 Фильтры против запахов на активированном угле (фильтрующая вытяжка) Фильтр против запахов на активированном угле устанавливается только в вытяжках с фильтрующей функцией; фильтр служит для удержания запахов из проходящего через него потока воздуха вплоть до полного его насыщения. Такой фильтр нельзя помыть или восстановить, его необходимо менять, когда...
-
Page 64: Adviezen En Suggesties
ADVIEZEN EN SUGGESTIES Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. INSTALLATIE • De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit on- juiste of niet overeenkomstig de regels der kunst uitgevoerde installaties. -
Page 65: Eigenschappen
EIGENSCHAPPEN Onderdelen 7.2.1 Ref. Aantal Onderdelen van het apparaat Afzuigkap met: bedieningsknoppen, verlichting, ventilatorunit, filters Bovenste schouw Onderste schouw Verlichtingsunit Richtingsrooster luchtafvoer Verloopflens 150-120 Filterdeksel Ref. Aantal Installatieonderdelen 7.2.1 Bevestigingsbeugels bovenste schouw Pluggen Pluggen SB 12/10 Schroeven 4,2 x 44,4 Schroeven 2,9 x 6,5 Schroeven 4,2 x 12,7 Schroeven 2,9 x 9,5... - Page 66 Buitenafmetingen Min. Min. 400mm 400mm 6 66...
-
Page 67: Installatie
INSTALLATIE Boren in de wand en bevestigen van de beugels 1÷2 7.2.1 247 247 Teken op de wand: • Een verticale lijn tot het plafond of tot de bovenste grens in het midden van de zone waar de afzuigkap moet worden gemonteerd; •... - Page 68 Montage van de afzuigkap • Open de panelen/het paneel (zie paragraaf Openen van de panelen). • Verwijder vetfilters behulp handgrepen. • Stel de twee schroeven Vr van de beugels 11a op het begin van de aanslag. • Haak de afzuigkap aan de 2 beugels 11a. •...
- Page 69 LUCHTUITLAAT FILTERVERSIE Om het model met luchtcirculatie te installeren moet de optionele kit Actief koolstofpatroon worden aan- geschaft. • Verwijder het hoekelement van de schouw. • Bevestig het filterdeksel op de luchtuitgang met behulp van de vier schroeven 12c (2,9 x 6,5). •...
- Page 70 ELEKTRISCHE AANSLUITING • Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm. • Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contact- doos van de afzuigkap is gestoken.
-
Page 71: Gebruik
GEBRUIK Bedieningspaneel Toets Functie Zet de motor uit. De leds die de snelheid van de motor aanduiden gaan uit. Als deze toets 5 seconden ingedrukt wordt gehouden, wordt de toet- Alle leds gaan cyclisch na elkaar branden. senblokkering in-/uitgeschakeld. Schakelt de eerste snelheid in. De leds van de eerste snelheid en Off motor gaan branden. -
Page 72: Onderhoud
ONDERHOUD AFSTANDSBEDIENING (OPTIE) Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standaardtype LR03-AAA (niet inbegrepen). • Bewaar de afstandsbediening niet in de buurt van warmtebron- nen. • De batterijen mogen na gebruik niet in het milieu terechtko- men, gooi ze in de hiervoor bestemde afvalbakken. - Page 73 Geurfilters met actieve koolstof (Model met luchtcirculatie) Het geurfilter met actieve koolstof is alleen aanwezig op afzuigkappen met luchtcirculatie en heeft de functie om de geuren in de luchtstroom die door het filter gaat vast te houden tot het verzadigd is. Dit filter is niet afwasbaar en niet regenereerbaar en moet worden vervangen wanneer de led 24H op het display knippert of in elk geval om de 4 maanden.
- Page 76 991.0270.997_ver1...
