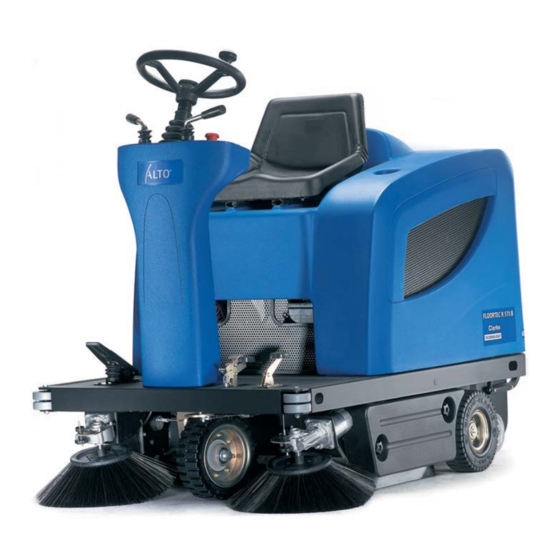

- Page 1 FLOORTEC R 570 B DEUTSCH BETRIEBSANLEITUNG FRANÇAIS MANUEL D’UTILISATION ENGLISH USER MANUAL NEDERLANDS GEBRUIKSAANWIJZING 146 2725 000(2)2007-02 A...
-
Page 3: Table Of Contents
ERSETZUNG DER SEITENBESEN .............................. 20 REINIGUNG UND VOLLSTÄNDIGKEITSPRÜFUNG DES STAUBFILTERS ................21 PRÜFUNG DER FLAPSHÖHE UND -FUNKTIONSFÄHIGKEIT ....................22 BATTERIELADUNG..................................23 PRÜFUNG/ERSETZUNG/RÜCKSCHALTUNG DER SICHERUNGEN ..................24 FEHLERSUCHE................................25 VERSCHROTTUNG ............................... 25 KONFORMITÄTSERKLÄRUNG............................ 26 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 4: Einleitung
ADRESSATEN Diese Anleitung ist für Bediener und Techniker gedacht, die für die Maschinenwartung ausgebildet sind. Die Bediener dürfen keine für ausgebildete Techniker reservierten Operationen ausführen. Nilfi sk-Alto haftet nicht für Schäden, die durch Nichteinhaltung dieses Verbots verursacht werden. AUFBEWAHRUNG DER ANLEITUNG Die Betriebsanleitung soll an der Maschine in einem passenden Gehäuse aufbewahrt werden und besonders von Flüssigkeiten, die... -
Page 5: Andere Referenzanleitungen
Modell und die Seriennummer der Maschine jedesmal genau angeben. ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN Nilfi sk-Alto bemüht sich um die ständige Verbesserung seiner Produkte. Wir behalten uns das Recht vor, alle von uns für nötig gehaltenen Änderungen und Verbesserungen vorzunehmen, ohne die Verpfl ichtung, die bereits verkauften Maschinen ebenfalls modifi... -
Page 6: Sicherheit
Bei eingebauten Bleibatterien (WET) die Maschine über 30° aus der Horizontalstellung nicht neigen lassen, da der Austritt der hoch ätzenden Flüssigkeit aus den Batterien verursacht werden kann. Wenn die Maschine zur Wartung geneigt werden muss, die Batterien ausbauen. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... - Page 7 Die Batterien der Maschine nicht laden, wenn das Kabel des Ladegeräts oder den Stecker beschädigt sind. Ist das Kabel des Ladegeräts beschädigt, wenden Sie sich bitte an einen Nilfi sk-Alto Kundendienst. Um das Gefahr von Brände, Stromschläge bzw. Verletzungen zu verringern, die Maschine, wenn unbewacht, nicht –...
-
Page 8: Maschinenbeschreibung
Befestiger manuelles Ansaugsystem Hinterfl ap Innere Behälter mit Griff zum Abfallentleeren (Option) Abfallbehälter (wenn er voll ist, ihn entleeren) Seriennummerschildchen/technische Daten/ Haltehaken Abfallbehälter Konformitätsmarkierung Griff Abfallbehälter Griffe zur Öffnung Haube Verankerungen zum Maschinenheben S310766 FLOORTEC R 570 B 146 2725 000(2)2007-02 A... - Page 9 Kasten elektrische Teile Kabel Ladegerät Elektronikkarte Antriebsanlage Wählschalter des elektronischen Ladegeräts für Batteriebehälter Bleibatterien (WET) oder Gelbatterien (GEL) Manuelles Ansaugsystem (Option) Kontrollleuchte für beladene Batterien Knopf für Höheneinstellung Hauptkehrwalze Flachsicherungskasten Luftleitblech S310773 146 2725 000(2)2007-02 A FLOORTEC R 570 B...
-
Page 10: Schalttafel Und Bedienelemente
Staubfi lter aus antistatischem Polyester und Polyester BIA C – Manuelles Ansaugsystem – Arbeitslicht – Blinklicht – Flaps aus verschiedenen Stoffen – Bedienerschutzdach Für weitere Auskünfte über die obengenannten Zubehöre/Optionen setzen Sie sich mit Ihrem Vertrauenshändler in Verbindung. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 11: Technische Daten
Max. Maße Batteriefach (Breite x Länge x Höhe) 660 x 440 x 370 mm Staubansaugung und -Filterung Werte Staubfi lter aus Papier von 5-10 m 4,3 m Unterdruck Hauptkehrwalzenraum 11 mm H Betätigung Filterrüttler Elektrisch 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 12: Schaltplan
Motor linker Seitenbesen Motor Ansauganlage Motor manuelles Ansaugsystem (Option) Hupenschalter Potentiometer Fahrgeschwindigkeit (Pedal) Widerstand LED Notausschalter Mikroschalter Hauptkehrwalze Schalter Ansauganlage/Filterrüttler Schalter manuelles Ansaugsystem (Option) Sicherheitsmikroschalter im Fahrersitz Mikroschalter Seitenbesen Arbeitslichtschalter (Option) Schalter Vorwärts-/Rückwärtsgang FLOORTEC R 570 B 146 2725 000(2)2007-02 A... - Page 13 BETRIEBSANLEITUNG DEUTSCH SCHALTPLAN (fortgesetzt) S310774 146 2725 000(2)2007-02 A FLOORTEC R 570 B...
-
Page 14: Betrieb
Zur Auswahl und Montage der Batterien setzen Sie sich bitte mit Batterie-Händler in Verbindung. Die Batterien einbauen. Anhand der eingebauten Batterien, die Maschine und das Ladegerät (falls vorhanden) einstellen, wie es im folgenden Abschnitt beschrieben ist. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 15: Einstellung Des Batterietyps (Wet Oder Gel)
Sicherstellen, dass die Maschine keine geöffneten Klappen/Hauben hat und sie in der normalen Betriebsbedingungen ist. Sicherstellen, dass den Abfallbehälter (17) richtig geschlossen ist. Bei noch nicht verwendeter Maschine nach dem Transport, prüfen, dass alle Blöcke und Verriegelungsvorrichtungen, die zum Transport verwendet wurden, entfernt werden. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 16: Maschinenanlassen Und -Abstellen
Die Ansauganlage durch Stellen des Schalters (79) in der Mitte ausschalten. Die Hauptkehrwalze (12) mittels des Hebels (86) heben. Um die Maschine anzuhalten, den Zündschlüssel (72) auf „0“ drehen. Die Feststellbremse durch Treten des Pedals (3) und Einrasten des Hebels (4) betätigen. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 17: Maschine In Betrieb
Abfallentleerung zu vereinfachen. Falls vorhanden, die Behälter mit Griff (36) wieder einsetzen. Den Abfallbehälter (17) durch Einrasten an die inneren Führungen einsetzen, dann mittels des Hakens (18) ihn befestigen. Die Maschine ist wieder kehrenbereit. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 18: Nach Der Maschinenbenutzung
Ist das optionale Ladegerät (47) eingebaut, die Plusklemme (+) direkt aus dem Pluspol (+) der Batterie entfernen. ERSTE BEDIENUNGSZEIT Am Ende der ersten Bedienungszeit (ersten 8 Stunden), ist es notwendig: – Die Befestigungs- und Verbindungselemente auf Aufspannung prüfen. – Alle sichtbaren Teile auf Undichtigkeit prüfen. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 19: Wartung
Prüfung und Reinigung der Lenkkette Ersetzung des Antriebsriemens der Hauptkehrwalze Prüfung bzw. Ersetzung der Kohlebürsten des Hauptmotors und des Motors der Antriebsanlage Für den entsprechenden Vorgang, siehe die Service-Anleitung. (1) Und nach den ersten 8 Einlaufstunden. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 20: Prüfung Und Einstellung Der Hauptkehrwalzenhöhe
Maschinenfunktion und kann die Überhitzung von beweglichen Teilen verursachen und folglich ihre Lebensdauer außerordentlich vermindern. Bei Durchführung der obengenannten Prüfung besondere Aufmerksamkeit beachten und die Maschine nie aus den gezeigten Bedingungen funktionieren lassen. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 21: Ersetzen Der Hauptkehrwalze
Knöpfe (B) und (A) einschrauben. Die rechte Klappe (22) einsetzen und die Knöpfe (23) einschrauben. Die Höhe der Hauptkehrwalze prüfen und einstellen, wie es im vorhergehenden Abschnitt beschrieben ist. S311392 Abbildung 5 S311393 Abbildung 6 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 22: Prüfung Und Einstellung Der Seitenbesenhöhe
Den neuen Seitenbesen an die Maschine durch Einrasten in die Bolzen (C, Abb. 9) und die Keile (A) einsetzen. Die Höhe der Seitenbesen prüfen und einstellen, wie es im vorhergehenden Abschnitt beschrieben ist. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 23: Reinigung Und Vollständigkeitsprüfung Des Staubfilters
Die Bauteile in der umgekehrten Reihenfolge des Ausbaus wieder einbauen und auf folgendes achten: • Den Filter (E, Abb. 10) mit dem nach oben S311399 ausgerichteten Gewebe (B, Abb. 12) einsetzen. Abbildung 12 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 24: Prüfung Der Flapshöhe Und -Funktionsfähigkeit
Stellung nicht bleibt. Falls nötig, zum Einstellen bzw. Ersetzen des Kabels des Vorderfl aps, siehe die Service- Anleitung. Die Bauteile in der umgekehrten Reihenfolge des Ausbaus wieder einbauen. S311404 Abbildung 17 S311405 Abbildung 18 FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 25: Batterieladung
(Nur für WET-Batterien) den Elektrolytstand der Batterien prüfen und alle Verschlüsse (45) wieder schließen. Den Stecker (46) der Batterien an den entsprechenden Maschinenstecker wieder anschließen. Die Haube (7) schließen. Die Maschine ist betriebsbereit. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 26: Prüfung/Ersetzung/Rückschaltung Der Sicherungen
FA: Rückschaltbare Sicherung Hauptkehrwalzenmotor (30 A) (52) FB: Rückschaltbare Sicherung Seitenbesenmotor (10 A) (53) Einbau Die Bauteile in der umgekehrten Reihenfolge des Ausbaus wieder einbauen. F1 F2 S311413 S311414 Abbildung 19 Abbildung 20 FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 27: Fehlersuche
Service-Anleitung (bei Nilfi sk-Alto Antriebsanlage (54) blinkt. Kundendiensten). Zur weiteren Auskünfte setzen Sie sich mit Nilfi sk-Alto Kundendiensten in Verbindung, bei denen die Service-Anleitung erhältlich ist. VERSCHROTTUNG Die Maschinenverschrottung soll bei einem autorisierten Verschrottungszentrum durchgeführt werden. Vor der Maschinenverschrottung sind die folgenden Bauteile zu entfernen und trennen, und in getrennten Sammlungszentren gemäß... -
Page 28: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Alto Deutschland GmbH Guido-Oberdorfer-Straße 2-8 D-89287 Bellenberg Erzeugnis: Sweeper Typ: FLOORTEC R 570 B Beschreibung: Die Bauart des Gerätes entspricht folgenden EC Machine Directive 98/37/CE einschlägigen Bestimmungen: EC Low Voltage Directive 73/23/EEC EC EMC Directive 89/336/EEC EN 12100-1,EN 12100-2,EN 294,EN 349... - Page 29 CONTROLE DE LA HAUTEUR ET DU FONCTIONNEMENT DES VOLETS ................22 CHARGEMENT DES BATTERIES ..............................23 CONTROLE / REMPLACEMENT / RETABLISSEMENT DES FUSIBLES ..................24 DEPISTAGE DES PANNES ............................25 MISE EN DECHARGE ..............................25 DECLARATION DE CONFORMITE ..........................26 146 2725 000(2)2007-02 A FLOORTEC R 570 B...
-
Page 30: Introduction
Avant d’effectuer toute opération sur la machine, les opérateurs et les techniciens qualifi és doivent lire attentivement les instructions contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Nilfi sk-Alto pour avoir plus de renseignements. -
Page 31: Autres Manuels De Reference
Nilfi sk-Alto. Utiliser toujours des pièces de rechange et des accessoires d'origine. Pour l’assistance ou la commande de pièces de rechange et accessoires, contacter Nilfi sk-Alto en spécifi ant toujours le modèle et le numéro de série de la machine. -
Page 32: Securite
MANUEL D'UTILISATION SECURITE Nilfi sk-Alto utilise la symbolique suivante pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre les précautions nécessaires pour protéger les personnes et les choses. Pour éviter tout accident, la collaboration de l'opérateur est essentielle. Aucun programme de prévention des accidents du travail ne peut résulter effi... - Page 33 – Si le câble du chargeur de batterie ou la fi che sont endommagés, ne pas charger les batteries de la machine. Si le câble du chargeur de batterie est endommagé, contacter un Service après-vente Nilfi sk-Alto. – Pour réduire le risque d'incendie, chocs électriques ou blessures, ne pas laisser la machine sans surveillance lorsqu'elle est branchée au réseau électrique.
-
Page 34: Description De La Machine
Plaque avec numéro de série / données techniques / Crochet de retenue conteneur déchets marquage de conformité Poignée conteneur déchets Poignées d'ouverture coffre Portillon gauche (ouvrir seulement pour les opérations Ancrages de soulèvement machine d'entretien) S310766 FLOORTEC R 570 B 146 2725 000(2)2007-02 A... - Page 35 Sélecteur chargeur de batterie électronique pour batteries Conteneur batteries au plomb (WET) ou au gel (GEL) Aspirateur manuel (optionnel) Témoin lumineux batteries chargées Poignée de réglage hauteur balai central Boîte fusibles à lamelle Défl ecteur d'air S310773 146 2725 000(2)2007-02 A FLOORTEC R 570 B...
-
Page 36: Tableau De Bord Et Commandes
Aspirateur manuel – Feu de travail – Feu clignotant – Volets en matériaux différents – Toit de protection opérateur Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s'adresser au revendeur agréé. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 37: Caracteristiques Techniques
660 x 440 x 370 mm Aspiration et fi ltrage poussières Valeurs Filtre à poussière en papier de 5-10 m 4,3 m Dépression logement balai central 11 mm H Actionnement secoueur Electrique 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 38: Schema Electrique
Microinterrupteur balai central Interrupteur système d'aspiration / secoueur Interrupteur aspirateur manuel (optionnel) Microinterrupteur de sécurité dans le siège de conduite Microinterrupteur balais latéraux Interrupteur feu de travail (optionnel) Interrupteur marche avant / marche arrière FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 39: A Floortec R 570 B
MANUEL D'UTILISATION FRANÇAIS SCHEMA ELECTRIQUE (suite) S310774 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 40: Utilisation
S’adresser aux revendeurs de batteries qualifi és pour le choix et l’installation. Installer les batteries. Confi gurer la machine et le chargeur de batterie (si équipé) en fonction du type de batteries installées, en suivant les indications du paragraphe suivant. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 41: Configuration Du Type De Batteries Installees (Wet Ou Gel)
S'assurer que le conteneur déchets (17) est fermé correctement. Si la machine n'a pas encore été utilisée après le transport, vérifi er que tous les sabots et les moyens de blocage utilisés pour le transport ont été enlevés. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 42: Mise En Marche Et Arret De La Machine
Soulever le balai central (12) à l'aide du levier (86). Pour arrêter la machine, tourner la clé de contact (72) sur “0”. Activer le frein de stationnement en appuyant sur la pédale (3) et en actionnant le levier (4). FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 43: Machine Au Travail
Installer à nouveau les conteneurs avec poignée (36), si présents. Installer le conteneur déchets (17) en l'engageant aux guides internes, puis le fi xer à l'aide du crochet (18). La machine est prête pour reprendre le travail de balayage. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 44: Apres L'utilisation De La Machine
Après la première période d'utilisation (les 8 premières heures), il faut : – Contrôler le serrage des éléments de fi xation et de connexion. – Vérifi er que les parties visibles sont intactes et qu'elles ne présentent pas de pertes de liquides. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 45: Entretien
Remplacement courroie de transmission balai central Contrôle ou remplacement charbons moteur principal et moteur système de traction Pour la procédure relative, se référer au Manuel d'entretien. (1) Et après les 8 premières heures de rodage. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 46: Controle Et Reglage De La Hauteur Du Balai Central
Prêter attention pendant l’opération de contrôle susmentionnée et ne pas faire fonctionner la machine en conditions différentes de celles décrites. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 47: Remplacement Du Balai Central
(B) et (A). Installer le portillon droit (22) et visser les pommeaux (23). Contrôler et régler la hauteur du balai central, comme indiqué au paragraphe précédent. S311392 Figure 5 S311393 Figure 6 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 48: Controle Et Reglage De La Hauteur Des Balais Lateraux
Installer le nouvel balai latéral dans la machine en l'engageant dans les pivots (C, Fig. 9) et dans les languettes (A). Contrôler et régler la hauteur des balais latéraux, comme indiqué au paragraphe précédent. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 49: Nettoyage Et Controle De L'integrite Du Filtre A Poussiere
Pour la repose, procéder dans l'ordre inverse de la dépose, en faisant attention aux indications suivantes : • Installer le fi ltre (E, Fig. 10) avec le tamis (B, Fig. 12) tourné vers le haut. S311399 Figure 12 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 50: Controle De La Hauteur Et Du Fonctionnement Des Volets
Si besoin est, pour le réglage ou le remplacement du câble de commande du volet avant, se référer au manuel d'entretien. Pour la repose, procéder dans l'ordre inverse de la S311404 dépose. Figure 17 S311405 Figure 18 FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 51: Chargement Des Batteries
(Uniquement pour batteries WET) contrôler le niveau de l’électrolyte dans les batteries ; puis, fermer tous le bouchons (45). Rebrancher le connecteur (46) des batteries au connecteur correspondant dans la machine. Fermer le coffre (7). La machine est prête à l'utilisation. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 52: Controle / Remplacement / Retablissement Des Fusibles
FA : Fusible restaurable moteur balai central (30 A) (52) FB : Fusible restaurable moteur balais latéraux (10 A) (53) Repose Pour la repose, procéder dans l'ordre inverse de la dépose. F1 F2 S311413 S311414 Figure 19 Figure 20 FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 53: Depistage Des Pannes
– Tuyaux et pièces en matériel plastique – Parties électriques et électroniques (*) Pour la mise en décharge des parties électriques et électroniques, s'adresser auprès du centre Nilfi sk-Alto le plus proche. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 54: Declaration De Conformite
Alto Deutschland GmbH Guido-Oberdorfer-Straße 2-8 D-89287 Bellenberg Produit : Sweeper Type: FLOORTEC R 570 B Description : La construction de l’appareil est conforme EC Machine Directive 98/37/CE aux dispositions afférentes suivantes : EC Low Voltage Directive 73/23/EEC EC EMC Directive 89/336/EEC EN 12100-1,EN 12100-2,EN 294,EN 349 Normes harmonisées appliquées :... - Page 55 DUST FILTER CLEANING AND INTEGRITY CHECK ........................21 SKIRT HEIGHT AND OPERATION CHECK ..........................22 BATTERY CHARGING .................................. 23 FUSE CHECK/REPLACEMENT/RESET ............................24 TROUBLESHOOTING ..............................25 SCRAPPING .................................. 25 DECLARATION OF CONFORMITY ..........................26 146 2725 000(2)2007-02 A FLOORTEC R 570 B...
-
Page 56: Introduction
This Manual is intended for operators and technicians qualifi ed to perform the machine maintenance. The operators must not carry out procedures reserved for qualifi ed technicians. Nilfi sk-Alto will not be answerable for damages coming from the non-observance of this prohibition. -
Page 57: Other Reference Manuals
Service Manual (that can be consulted at Nilfi sk-Alto Service Centers) SPARE PARTS AND MAINTENANCE All necessary operating, maintenance and repair procedures must be carried out by qualifi ed personnel or by Nilfi sk-Alto Service Centers. Only original spare parts and accessories must be used. -
Page 58: Safety
When lead (WET) batteries are installed, do not tilt the machine for more than 30° from the horizontal plane to prevent the highly corrosive acid from leaking out of the batteries. When the machine is to be tilted to perform maintenance procedures, remove the batteries. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... - Page 59 Do not charge the batteries if the battery charger cable or the plug are damaged. If the battery charger cable is damaged, contact Nilfi sk-Alto Service Center. To reduce the risk of fi re, electric shock, or injury, do not leave the machine unattended when it is plugged in. Before –...
-
Page 60: Machine Description
Hopper (empty it when it is full) Internal containers with handle for dumping (optional) Hopper fastening hook Serial number plate/technical data/conformity certifi cation Hopper handle Hood opening handles Machine lifting anchors S310766 FLOORTEC R 570 B 146 2725 000(2)2007-02 A... - Page 61 Lead (WET) or gel (GEL) battery selector on the electronic Manual vacuum system (optional) battery charger Main broom height adjusting knob Charged battery warning light Air baffl e plate Lamellar fuse box S310773 146 2725 000(2)2007-02 A FLOORTEC R 570 B...
-
Page 62: Control Panel
Antistatic polyester or polyester BIA C dust fi lter – Manual vacuum system – Working light – Flashing light – Skirts of various materials – Protective roof For further information concerning the optional accessories, contact an authorised Retailer. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 63: Technical Data
Battery compartment maximum size (length x width x height) 660 x 440 x 370 mm Dust vacuuming and fi ltering Values Paper dust fi lter 5-10 m 4.3 m Main broom compartment vacuum 11 mm H Filter shaker activation Electric 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 64: Wiring Diagram
Drive speed potentiometer (pedal) Led resistance Emergency push-button Main broom microswitch Vacuum system/fi lter shaker switch Manual vacuum system switch (optional) Driver's seat safety microswitch Side broom microswitch Working light switch (optional) Forward/reverse gear switch FLOORTEC R 570 B 146 2725 000(2)2007-02 A... - Page 65 USER MANUAL ENGLISH WIRING DIAGRAM (Continues) S310774 146 2725 000(2)2007-02 A FLOORTEC R 570 B...
-
Page 66: Use
For the battery choice and installation, apply to qualifi ed battery Retailers. Install the batteries. Set the machine and the battery charger (if equipped) according to the type of batteries installed, as shown in the next paragraph. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 67: Wet Or Gel Battery Setting
Make sure that there are no open doors/hoods and that the machine is in normal operating conditions. Make sure that the hopper (17) is properly closed. If the machine has not been used after being transported, check that all the blocks used for the transportation have been removed. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 68: Starting And Stopping The Machine
Lift the main broom (12) with the lever (86). To stop the machine, turn the ignition key (72) to "0". Engage the parking brake by pressing the pedal (3) and engaging the lever (4). FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 69: Machine Operation
Install the containers with handle (36), if equipped. Install the hopper (17) and engage it to the inner guides, then fasten it with the hook (18). The machine is ready to start working again. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 70: After Machine Use
FIRST PERIOD OF USE After the fi rst 8 hours perform the following procedures: – Check the fastening and connecting parts for proper tightening. – Check the visible parts for integrity and leakages. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 71: Maintenance
Main broom driving belt replacement Main motor and drive system motor carbon brush check or replacement For the relevant procedure, see the Service Manual. (1) And after the fi rst 8 running-in hours. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 72: Main Broom Height Check And Adjustment
S311390 can overheat, thus reducing machine life. Figure 3 Pay careful attention when performing the above-mentioned checks, and always use the machine according to the indicated conditions. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 73: Main Broom Replacement
(B) and (A). Install the right door (22), then screw the knobs (23). Check and adjust the main broom height as shown in the previous paragraph. S311392 Figure 5 S311393 Figure 6 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 74: Side Broom Height Check And Adjustment
Install the new side broom by engaging it on the pins (C, Fig. 9) and on the tabs (A). Check and adjust the side broom height as shown in the previous paragraph. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 75: Dust Filter Cleaning And Integrity Check
Assemble the components in the reverse order of disassembly, and note the following: • Install the fi lter (E, Fig. 10) with the wire gauze (B, Fig. 12) facing upwards. S311399 Figure 12 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 76: Skirt Height And Operation Check
If necessary, for the front skirt control cable adjustment or replacement, refer to the Service Manual. Assemble the components in the reverse order of disassembly. S311404 Figure 17 S311405 Figure 18 FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 77: Battery Charging
(For WET batteries only) check the level of electrolyte inside the batteries; then close all the caps (45). Reconnect the battery connector (46) to the machine connector. Close the hood (7). The machine is ready to be used. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 78: Fuse Check/Replacement/Reset
FA: Main broom motor circuit breaker (30 A) (52) FB: Side broom motor circuit breaker (10 A) (53) Assembly Assemble the components in the reverse order of disassembly. F1 F2 S311413 S311414 Figure 19 Figure 20 FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 79: Troubleshooting
The drive system is malfunctioning. fl ashing. Manual (at any Nilfi sk-Alto Service Center). For further information, refer to the Service Manual, available at any Nilfi sk-Alto Service Center. SCRAPPING Have the machine scrapped by a qualifi ed scrapper. Before scrapping the machine, remove and separate the following materials, which must be disposed of properly according to the Law in force: –... -
Page 80: Declaration Of Conformity
DECLARATION OF CONFORMITY DECLARATION OF CONFORMITY Alto Deutschland GmbH Guido-Oberdorfer-Straße 2-8 D-89287 Bellenberg Sweeper Product: FLOORTEC R 570 B Model: Description: EC Machine Directive 98/37/CE The design of the appliance corresponds to EC Low Voltage Directive 73/23/EEC the following pertinent regulations:... - Page 81 CONTROLE VAN DE HOOGTE EN WERKING VAN DE FLAPS ....................22 ACCU’S OPLADEN ..................................23 CONTROLE / VERVANGING / RESETTEN VAN DE ZEKERINGEN ................... 24 STORINGEN LOKALISEREN ............................25 VERWIJDERING ................................25 CONFORMITEITSVERKLARING ..........................26 146 2725 000(2)2007-02 A FLOORTEC R 570 B...
-
Page 82: Inleiding
Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine. De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilfi sk-Alto is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod. -
Page 83: Andere Gebruikershandleidingen
Nilfi sk-Alto laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilfi sk-Alto, zorg dan dat u het model en het serienummer altijd bij de hand heeft. -
Page 84: Veiligheid
Als de machine van loodaccu's (WET) is voorzien, mag de machine zelf niet meer dan 30° ten opzichte van de vlakke grond worden gekanteld. Anders kan de uiterst corroderende vloeistof uit de accu lopen. Als de machine bij onderhoudswerkzaamheden moet worden gekanteld, moeten eerst de accu's worden verwijderd. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... - Page 85 Laad de accu's van de machine niet op als de kabel of stekker van de acculader beschadigd is. Wanneer de kabel van de acculader is beschadigd, neem dan contact op met een servicecentrum van Nilfi sk-Alto. Laat de machine niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische –...
-
Page 86: Beschrijving Van De Machine
Plaatje met serienummer / technische gegevens / Bevestiging afvalcontainer conformiteitsmarkering Handgreep voor afvalcontainer Hendels voor opening van de motorklep Linkerklep (alleen voor onderhoud openen) Verankeringen voor het omhoog brengen van de machine Knoppen klep S310766 FLOORTEC R 570 B 146 2725 000(2)2007-02 A... - Page 87 Keuzeschakelaar van de elektronische acculader voor Accuhouder accu's met lood (WET) of gel (GEL) Handmatige aanzuiging (optioneel) Lampje voor volle accu's Stelknop voor afstelling van de hoogte van de hoofdborstel Kastje met smeltzekeringen Ventilatieklep S310773 146 2725 000(2)2007-02 A FLOORTEC R 570 B...
-
Page 88: Bedieningspaneel En Knoppen
Stoffi lter in antistatisch polyester en in polyester BIA C – Handmatige aanzuiging – Bedrijfslampje – Knipperlampje – Flaps van verschillende materialen – Beschermkap bediener Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 89: Technische Eigenschappen
Maximale afmetingen accuruimte (breedte x lengte x hoogte) 660 x 440 x 370 mm Aanzuiging en stoffi ltering Waarden Stoffi lter van karton van 5-10 m 4,3 m Drukverlaging hoofdborstelruimte 11 mm H Inschakeling fi lterschudder Elektrisch 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 90: Elektrisch Schema
Schakelaar voor akoestisch waarschuwingssignaal Potentiometer aandrijfsnelheid (pedaal) Weerstand LED Noodknop Microschakelaar voor hoofdborstel Schakelaar aanzuigsysteem/fi lterschudder Schakelaar handmatige aanzuiging (optioneel) Beveiligingsmicroschakelaar in de bestuurdersstoel Microschakelaar zijborstels Schakelaar bedrijfsverlichting (optioneel) Schakelaar voor voorwaartse/achterwaartse beweging FLOORTEC R 570 B 146 2725 000(2)2007-02 A... - Page 91 GEBRUIKSAANWIJZING NEDERLANDS ELEKTRISCHE INSTALLATIE (vervolg) S310774 146 2725 000(2)2007-02 A FLOORTEC R 570 B...
-
Page 92: Gebruik
Raadpleeg voor de keuze en montage een gekwalifi ceerde leverancier. Monteer de accu's. Stel de machine en acculader (waar van toepassing) in op basis van de gemonteerde accu's. Ga daarbij te werk zoals in het volgende deel. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 93: Instelling Van Het Type Gemonteerde Accu (Wet Of Gel)
Controleer of de afvalcontainer (17) goed is gesloten. Als de machine na het transport nog niet is gebruikt, moet u eerst controleren of alle blokken en blokkeermiddelen die bij het transport zijn gebruikt wel zijn verwijderd. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 94: De Machine Starten En Stoppen
Zet de hoofdborstel (12) omhoog met de hendel (86). Schakel de machine uit door de contactsleutel (72) op '0' te zetten. Schakel de parkeerrem in door op het pedaal (3) te drukken en de hendel (4) in te schakelen. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 95: Machine In Bedrijf
Plaats waar van toepassing de containers met handgreep (36) terug. Monteer de afvalcontainer (17) door deze uit de binnengeleiders te ontkoppelen en daarna weer met de haak (18) te bevestigen. De machine is weer klaar voor gebruik. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 96: Na Gebruik Van De Machine
Na de eerste gebruiksperiode (de eerste 8 uur) moet u de volgende handelingen uitvoeren: – Controleer de bevestiging van de bevestigings- en aansluitingsonderdelen. – Controleer of de zichtbare onderdelen intact zijn en geen vloeistof lekken. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 97: Onderhoud
Vervanging van de aandrijfriem van de hoofdborstel Controle of vervanging van de koolborstels van de hoofdmotor en van de motor van het aandrijfsysteem Zie voor de betreffende procedure de werkplaatshandleiding. (1) En na de eerste 8 inloopuren. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 98: De Hoogte Van De Hoofdborstel Controleren En Afstellen
Hierdoor kan de levensduur van de machine aanzienlijk afnemen. Wees nauwkeurig bij het uitvoeren van de bovenstaande controle en laat de machine nooit werken als hij niet aan de genoemde voorwaarden voldoet. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 99: De Hoofdborstelvervangen
Monteer de rechterklep (22) en draai de knoppen (23) vast. Controleer de hoogte van de hoofdborstel en stel eventueel af, zoals wordt beschreven in het vorige deel. S311392 Afbeelding 5 S311393 Afbeelding 6 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 100: De Hoogte Van De Zijborstels Controleren En Afstellen
Monteer de nieuwe borstel in de machine en zorg dat deze in de pennen (C, Afb. 9) en de lipjes (A) vastgrijpt. Controleer de hoogte van de zijborstel en stel eventueel af, zoals wordt beschreven in het vorige deel. FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 101: Reiniging En Contole Op Integriteit Van Het Stoffilter
Monteer de onderdelen in de omgekeerde volgorde van de demontage, let daarbij op het volgende: • Monteer het fi lter (E, Afb. 10) met het rooster (B, Afb. 12) naar boven gedraaid. S311399 Afbeelding 12 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 102: Controle Van De Hoogte En Werking Van De Flaps
Zie indien nodig de werkplaatshandleiding voor de afstelling of vervanging van de bedieningskabel voor de voorfl ap. Monteer de onderdelen weer in de omgekeerde volgorde van demontage. S311404 Afbeelding 17 S311405 Afbeelding 18 FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 103: Accu's Opladen
(Alleen voor WET-accu's) controleer of het niveau van de elektrolyt in de accu's correct is en sluit daarna alle doppen (45). Sluit de stekker (46) van de accu’s weer aan op de stekker van de machine. Sluit de motorklep (7). De machine is klaar voor gebruik. 146 2725 000(2)2007-02 A FLOORTEC R 570 B... -
Page 104: Controle / Vervanging / Resetten Van De Zekeringen
FA: Herbruikbare zekering voor motor hoofdborstel (30 A) (52) FB: Herbruikbare zekering voor motoren zijborstels (10 A) (53) Montage Monteer de onderdelen weer in de omgekeerde volgorde van demontage. F1 F2 S311413 S311414 Afbeelding 19 Afbeelding 20 FLOORTEC R 570 B 146 2725 000(2)2007-02 A... -
Page 105: Storingen Lokaliseren
(deze vindt u bij de aandrijfsysteem (54) knippert. servicecentra van Nilfi sk-Alto). Neem voor meer informatie contact op met de servicecentra van Nilfi sk-Alto. Zij beschikken over de werkplaatshandleiding. VERWIJDERING Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht. -
Page 106: Conformiteitsverklaring
Alto Deutschland GmbH Guido-Oberdorfer-Straße 2-8 D-89287 Bellenberg Product: Sweeper Model: FLOORTEC R 570 B Beschrijving: Het ontwerp van het apparaat komt overeen EC Machine Directive 98/37/CE met de volgende relevante voorschriften: EC Low Voltage Directive 73/23/EEC EC EMC Directive 89/336/EEC... - Page 108 S-431 04 Mölndal Sweden Tel.: (+46) 31 706 73 00 Fax: (+46) 31 706 73 40 DENMARK MALAYSIA Nil sk-ALTO Division of Nil sk-Advance A/S Nil sk-Advance Sdn Bhd E-mail: info@nil sk-alto.se Industrivej 1 Sd 14, Jalan KIP 11 www.nil sk-alto.se...
