SYSTEMANSCHLÜSSE
Anschluß an
Satelliten-Tuner
Einfache Anschlüsse

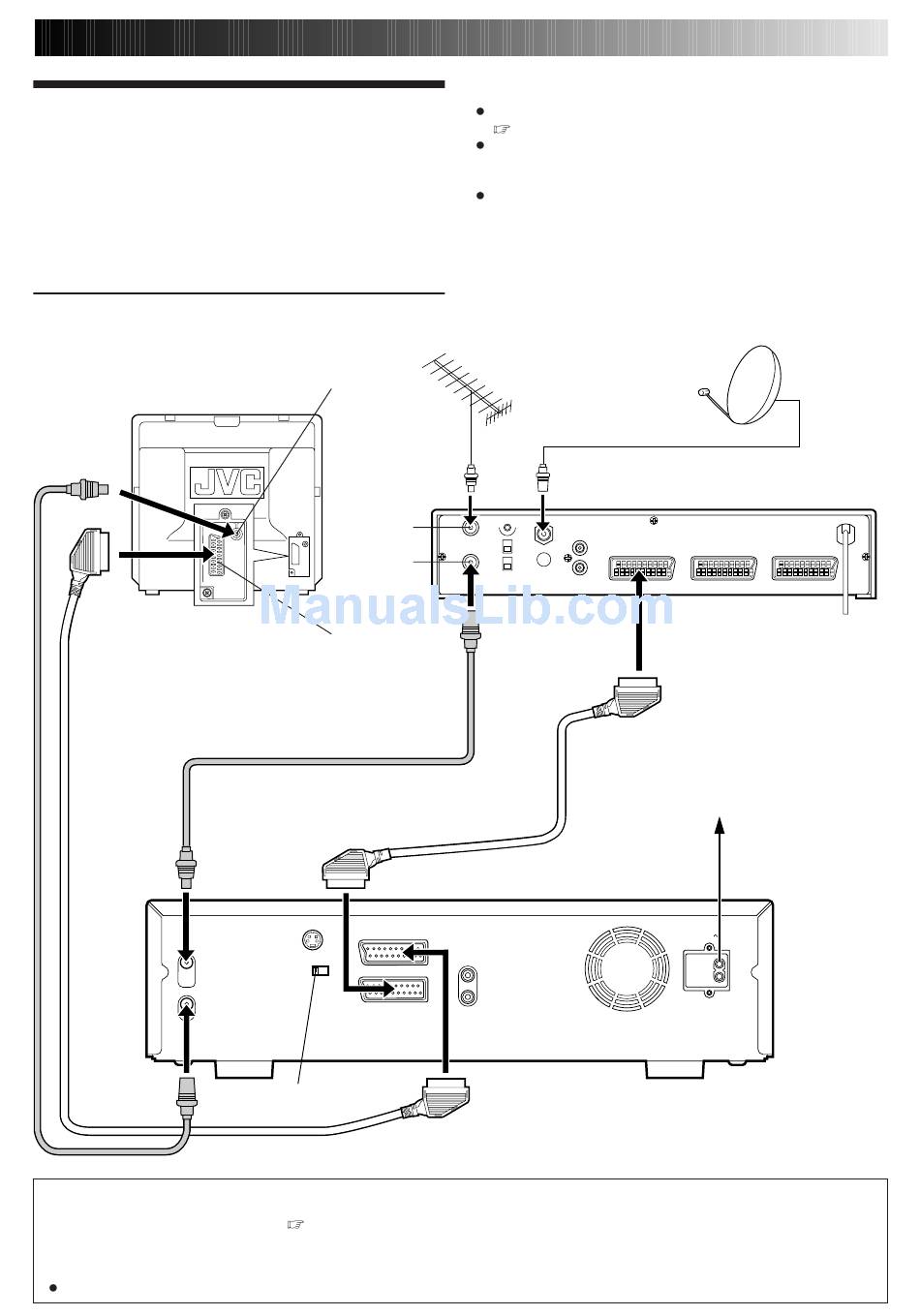

Das folgende Beispiel zeigt einen einfachen Anschluß,
wenn kein Decoder vorhanden ist.
Schließen Sie den Satelliten-Tuner direkt an der Buchse AV2 IN/
DECODER des Recorders an. Dann verbinden Sie die Buchse
AV1 IN/OUT des Recorders mit der 21-pol. SCART-Buchse des
TV-Gerätes.
TV-Geräterückseite
ANT. IN
RF OUT
WICHTIG
Wenn "AV2 ANSCHLUSS" auf "SAT" (
auf den AV-Modus selbst dann betrachten, wenn sich der Recorder im Timer-, Stopp- oder Aufnahmemodus befindet oder
ausgeschaltet ist. Wenn sich der Recorder im Stopp- oder Aufnahmemodus befindet, drücken Sie die Taste TV/VCR auf der
Fernbedieneinheit, wonach die Video-Anzeige (VCR) erlischt.
Achten Sie in einem solchen Fall darauf, den rückseitigen AV1 OUT-Wahlschalter auf COMP einzustellen.
Antennenbuchse
Fernsehantennen-
ANT. IN
RF OUT
21-pol. SCART-Buchse
AV1 IN/OUT (L-1)
S OUT
(DV/VHS)
AV1 OUT
COMP. Y/C
AV2 IN/DECODER ( L-2 )
AV1 OUT-Wahlschalter
S. 54) eingestellt ist, können Sie ein Satellitenprogramm bei Einstellung des TV-Gerätes
HINWEISE:
Für "AV2 ANSCHLUSS" "AV2" oder "SAT" einstellen
( S. 54).
Zum Empfang eines Satelliten-Programmes (über den
Satelliten-Tuner) rufen Sie mit den numerischen (NUMBER)
Tasten oder TV PROG die Displayfeldanzeige "L-2" ab.
Weitere Angaben hierzu siehe die zum Satelliten-Tuner
mitgelieferte Bedienungsanleitung.
Antenne
Satelliten-Schüssel
Sat-Antennenkabel
kabel
AUDIO
OUT
(DV/VHS)
L
R
DE
Satellitentuner
TV VCR DECODER
An Netzsteckdose
AC IN
Recorderrückseite
