instructions d'instALLAtion pour cuisinière 40" à ALimentAtion mixte
(modèles avec four électrique et table de cuisson à gaz)

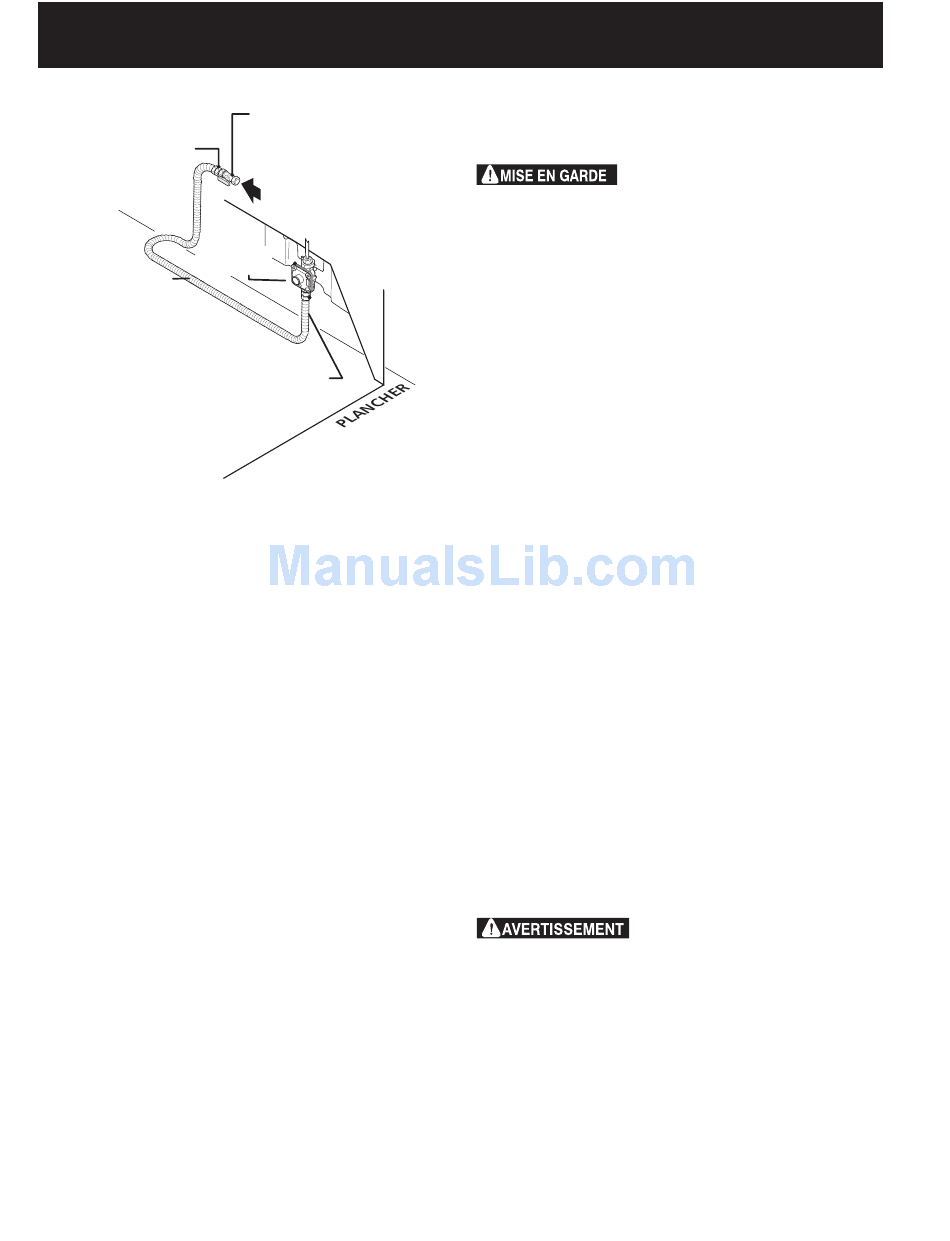

Alimentation en gaz ‑ installation
Adaptateur de
raccord évasé
Régulateur
de pression
Conduit flexible
de l'appareil
(Installez une
longueur suffisante de
conduit flexible pour
permettre
à l'appareil d'être
tiré complètement hors
de son emplacement
pour l'entretien.
Figure 3
Cet appareil a été conçu en usine pour fonctionner au
gaz naturel avec une pression d'admission de 4"(10,16
cm). de colonne d'eau (1.0 kpa). Un régulateur de
pression convertible est branché avec la rampe à gaz
de la cuisinière, et doit rester connecté en série avec le
tuyau d'alimentation. Pour accéder au régulateur enlevez
le tiroir.
pour un fonctionnement normal, la pression intérieure
maximum au régulateur ne doit pas être supérieure à
14"(35,56 cm) (3.5 kpa) de pression de colonne d'eau.
La pression d'admission au régulateur doit être
supérieure d'au moins un pouce (ou de .25 kpa) au
régulateur ajusté à la rampe à gaz. Pour le gaz naturel,
le régulateur étant ajusté à 4"(10,16 cm) de pression
(1.0 kpa), la pression d'admission doit être d'au moins
5 "(12,7 cm) de colonne d'eau (1.25 kpa). Pour le gaz
propane, le régulateur étant ajusté à 10"(25,4 cm) de
pression (2.5 kpa), la pression d'admission doit être d'au
moins 11" (27,9 cm) (2.75 Kpa).
La ligne d'alimentation doit être munie d'un robinet
d'arrêt approuvé (voir Figure 3). Ce robinet doit se
trouver dans la même pièce que la cuisinière et à
un endroit qui permette de l'ouvrir et de le fermer
facilement. Ne bloquez pas l'accès au robinet d'arrêt. Il
est destiné à oUVRIR et à FERMER l'alimentation en gaz
de l'appareil.
ouvrez le robinet de la ligne d'alimentation en gaz.
Attendez quelques minutes pour que le gaz commence à
circuler à travers la canalisation pour le gaz.
L'alimentation en gaz entre le robinet d'alimentation
manuel peut-être raccordée par un tuyau métallique
flexible homologué CSA ou un tuyau rigide sujet à
l'application des normes locales.
Robinet d'alimentation manuel
(Branchez à un tuyau
d'alimentation en gaz 1/2"
ou ¾" à partir du
mur ou du plancher).
A l i
m e
e n
n t
A R
a t i
g a
o n
z
R I
È R
D E
E
C U
L A
I S
I N
I È
R E
Adaptateur de
M U
raccord évasé
T
O I
E I L
D R
A R
T É
P P
C Ô
L ' A
D E
La tuyauterie d'alimentation en gaz peut être installée
à travers le mur latéral de l'armoire droite. L'armoire
latérale droite est l'endroit idéal pour l'installation du
robinet d'alimentation principal.
régulateur est moulé sous pression. Un serrage excessif
pourrait le fissurer et provoquer une fuite de gaz
susceptible de causer un incendie ou une explosion.
Assemblez le connecteur flexible du conduit
d'alimentation en gaz au régulateur de pression dans
l'ordre qui suit:1- robinet d'arrêt manuel, 2- adaptateur
de raccord évasé, 3- connecteur flexible, 4- adaptateur
de raccord évasé, 5- régulateur de pression.
R
Le conduit d'alimentation en gaz branché au robinet
d'alimentation doit être un tuyau solide de 1/2"(1,27 cm)
à 3/4(1,9 cm)".
L'utilisateur doit connaître l'emplacement du robinet
d'alimentation principal et être en mesure d'y accéder
facilement.
Lorsqu'un conduit de gaz flexible est utilisé, laissez
suffisamment de mou pour être en mesure de dégager la
cuisinière de l'ouverture pour le nettoyage et l'entretien.
note : Veillez à ce que le conduit flexible ne soit pas
coincé entre le mur et la cuisinière. Pour vérifier si tel est
le cas, enlevez le tiroir.
Utilisez des pâtes à joints de tuyauterie fabriquées pour
utilisation avec gaz naturel et propane, pour sceller les
connexions de gaz. Si des connecteurs flexibles sont
utilisés, assurez-vous qu'ils ne sont pas tordus.
Les vérifications contre les fuites doivent être
effectuées conformément aux instructions du
manufacturier.
Veillez à ce qu'il n'y ait pas de fuites. Après avoir
raccordé l'alimentation en gaz à la cuisinière, à l'aide
d'un manomètre vérifiez si le système ne fuit pas. Si vous
ne disposez pas d'un manomètre, ouvrez l'alimentation
en gaz et utilisez un liquide détecteur de fuites sur tous
les joints et les raccords.
vérifier les fuites de gaz. La détection des fuites à l'aide
d'une flamme pourrait provoquer un incendie ou une
explosion.
toutes les ouvertures à travers le plancher ou le mur où
la cuisinière sera installée doivent être scellées.
resserrez tous les raccords si nécessaire, afin de
prévenir les fuites de gaz dans la plaque de cuisson ou le
tuyau d'alimentation.
4
Ne serrez pas trop les raccords. Le
N'utilisez pas de flamme nue pour
