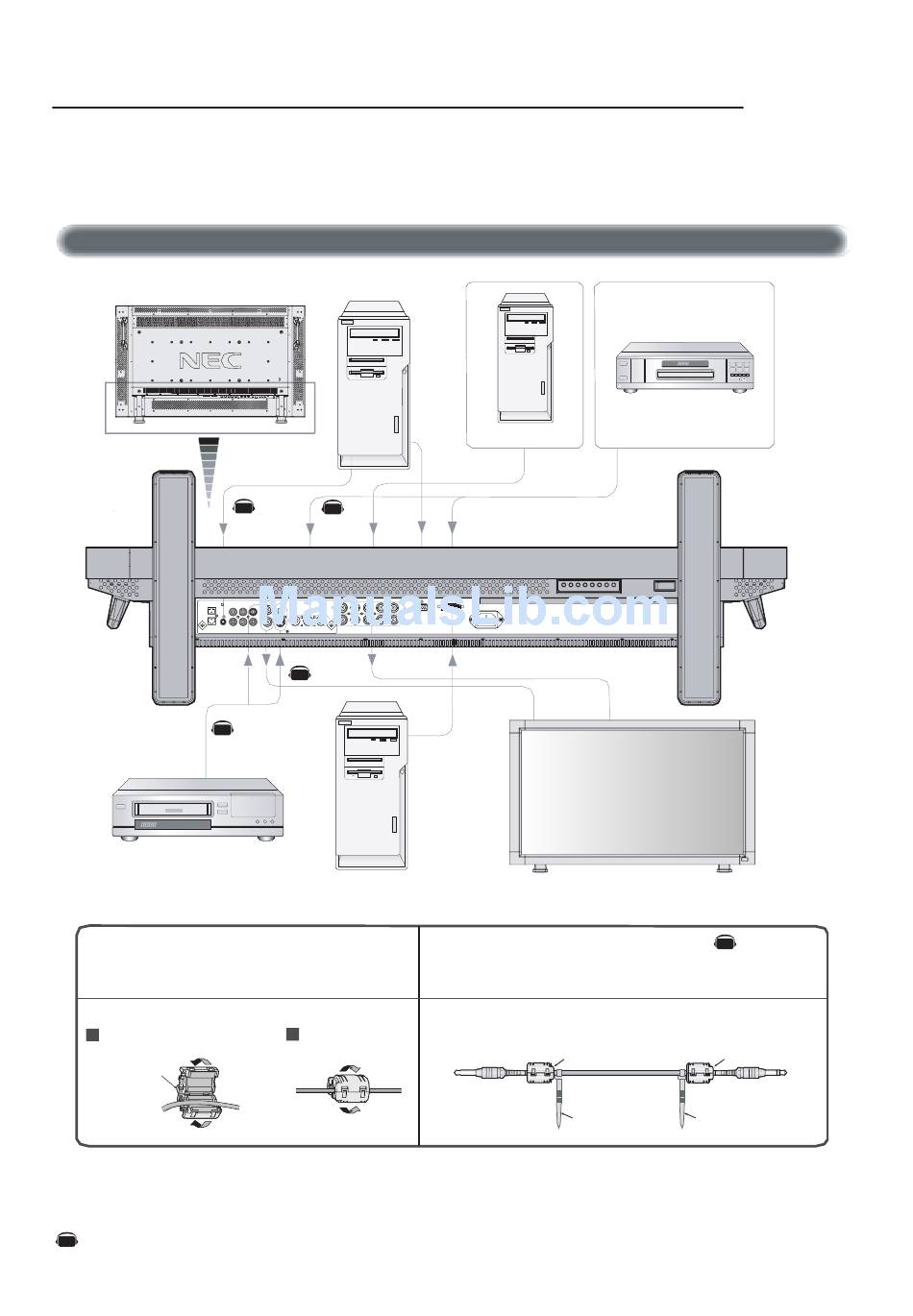

Branchements
Avant de brancher l'équipement externe au LCD :
* Mettez d'abord hors tension tout l'équipement associé au LCD ainsi que l'équipement qui doit être branché.
* Pour des questions concernant l'équipement externe, veuillez vous référer au manuel d'utilisation fourni avec l'équipement.
Moniteur
AV
Magnétoscope
Fixer le tore magnétique
Attachez le tore magnétique au câble audio du PC.
Utiliser le câble sans monter le tore magnétique peut entraîner
des bruits parasites.
• Pour le câble audio du PC
Ouvrez le tore magnétique et fixez-le
1
au câble audio du PC.
Tore magnétique
Indique une fonction de l'appareil AV.
AV
Toutes les fonctions AV sont activées quand l'appareil AV
est installé.
Circuit de câblage
Ordinateur personnel
AV
AV
AV
Équipement avec
interface numérique
Fermez le tore
2
magnétique.
Ordinateur personnel
Moniteur (deuxième moniteur)
Position de montage du tore magnétique
Attachez le tore magnétique aux deux extrémités du câble audio du PC.
Tore magnétique
À AUDIO 1 du moniteur
Bande
Français-12
Lecteur DVD
AV
Tore magnétique
Au connecteur du PC
Bande
