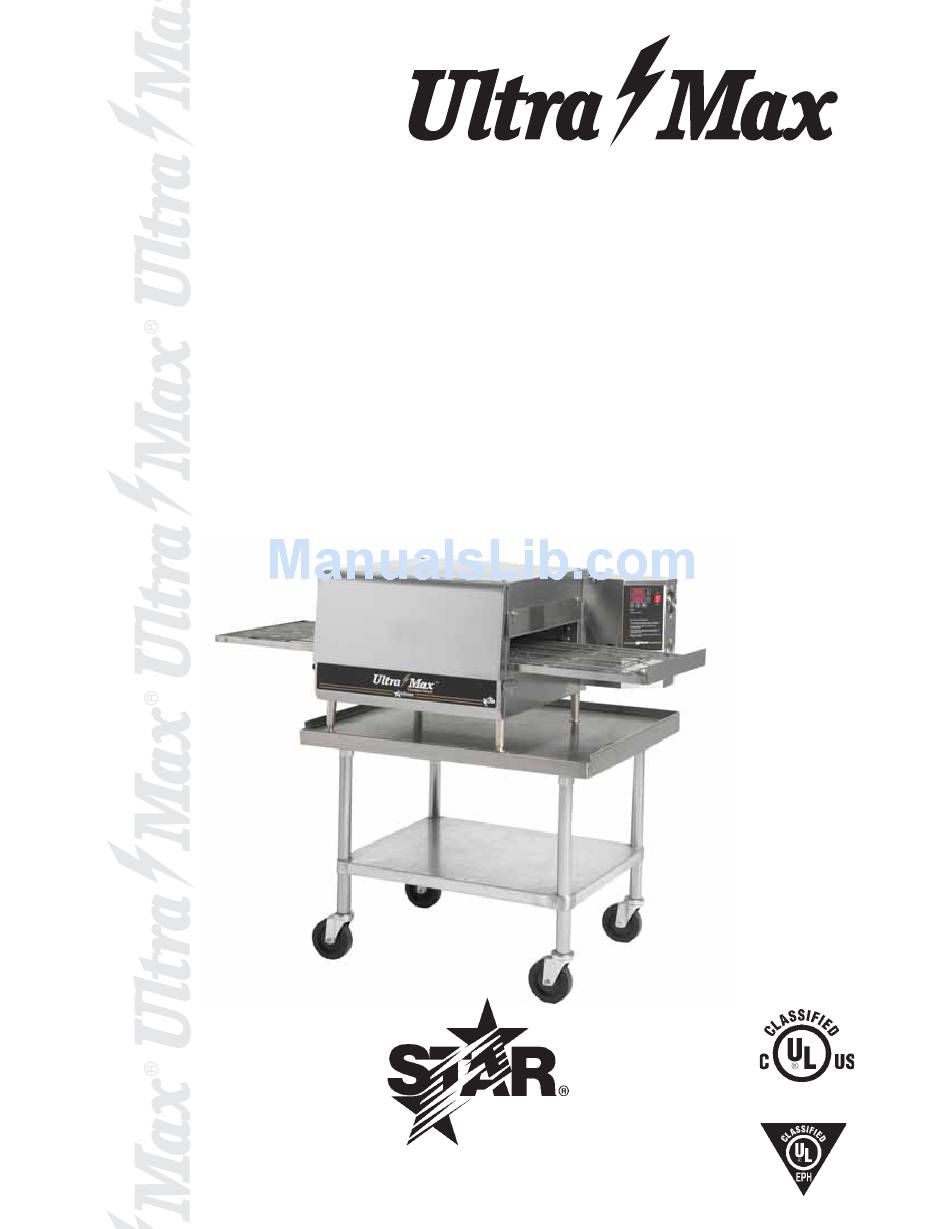

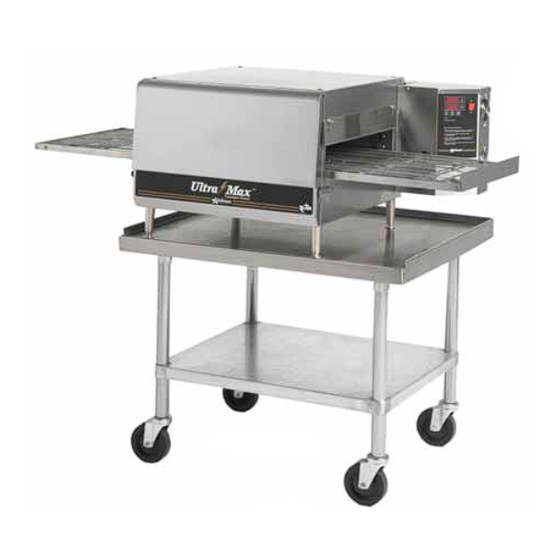

- Page 1 ® ELECTRIC CONVEYOR OVEN MODEL UM1833A-208V UM1833A-240V UM1850A-208V UM1850A-240V Installation and Operation Instructions 2M-Z9844 Rev. B 2/9/07 UM1850A...
-
Page 2: Safety Symbol
SAFETY SYMBOL These symbols are intended to alert the user to the presence of important operating and maintenance instructions in the manual accompanying the appliance. RETAIN THIS MANUAL FOR FUTURE REFERENCE NOTICE Using any part other than genuine Star factory supplied parts relieves the manufacturer of all liability. -
Page 3: Specifications
SPECIFICATIONS UM1833A-208V, UM1833A-240V Rating/Connection: 6,400 Watts (6,000 element), 32/29 Amps at 208/240V NEMA 6-50 plus with six foot oil-resistant cord Electrical Supply: Separate 50 Amp 208/240VAC, single phase, 50/60 Hz service per Oven Approximate Weight (1833 Oven with Legs): Installed - 180 Lbs (81.8 kg), Shipping - 210 Lbs (95.5 kg) Dimensions: Width: 51.2"... -
Page 4: General Information
GENERAL INFORMATION This equipment is designed and sold for commercial use only by personnel trained and experienced in its operation and is not sold for consumer use in and around the home nor for use directly by the general public in food service locations. First and foremost, each crate should be examined before signing the Bill of Lading to report any visible damage by the trucker in transit and to account for the proper number of crates. -
Page 5: Important Safety Information
IMPORTANT SAFETY INFORMATION Do not attempt to operate the oven until connection of utility service has been fully inspected by an authorized service technician or a Star Service Representative. This service is required by Star in order to assist the purchaser in proper start-up of the oven on site. Please note the specifi... -
Page 6: Electrical Connection
This appliance must be installed on a sturdy counter or stand using the feet provided for cleaning clearance. As a minimum, 24" of clearance on the discharge end of the oven should be allowed for removal of the conveyor assembly if the oven is not on a mobile cart. -
Page 7: Stacking Instructions
STACKING INSTRUCTIONS The following instructions should be followed when stacking more than one unit. Single Oven (or Bottom) Cart Install: 1. Remove door, conveyor, and fi nger assemblies. 2. Unbolt unit from shipping crate (2 bolts). 3. Turn unit on front as shown. 4. -
Page 8: Safety Tips
Please take time to read the following safety operating instructions. They are the key to the successful operation of your Ultra-Max Conveyor Oven. General Safety Tips: SAFETY TIPS 1. If the oven needs to be moved for any reason, the power must be disconnected For your safety, read before operating. -
Page 9: Display Information
DISPLAY INFORMATION When operating the oven, there are three levels of access: 1. Store Level - General employees would know these functions and how to change them. While the oven is running, enter this mode by holding the DOWN and UP arrows ( simultaneously for four seconds. -
Page 10: Conveyor Speed
BAKE TIME VERSUS TEMPERATURE 1. Bake time is actually conveyor speed and is defi ned as the time the product is actually in the oven. This is measured by noting the time when the leading edge of the product enters the oven and the time the leading edge of the product leaves the oven. -
Page 11: Cleaning Instructions
CLEANING INSTRUCTIONS Follow this recommended cleaning schedule for proper oven performance: CAUTION DISCONNECT THE POWER SUPPLY BEFORE SERVICING OR CLEANING THIS OVEN. SAFEGUARD THE POWER SO IT CANNOT BE ACCIDENTALLY RESTORED. FAILURE TO DO SO COULD RESULT IN DISMEMBERMENT, ELECTROCUTION, OR FATAL INJURY. THERE IS MORE THAN ONE POWER SUPPLY CONNECTION POINT WHEN OVENS ARE STACKED, SO MAKE SURE THAT ALL SWITCHES ARE IN THE OFF POSITION BEFORE CLEANING OR MAINTENANCE. - Page 12 Removing Finger Assemblies 1. Once cooled, REMOVE conveyor assembly and door. 2. Life up and remove Upper & Lower Baffl es as shown in Step 1. 3. Slide Finger Assembly out of unit as shown in Step 2. 4. Lift Assembly apart as shown in Step 3. and wash in a hot water, detergent mix and rinse with clean water.
-
Page 13: Conveyor Belt Tension
CONVEYOR BELT TENSION The conveyor belt of the Ultra-Max Conveyor Oven does not have a tension adjustment. If the belt becomes too loose, a link will have to be removed to tighten. A belt that is too tight will also cause operational problems due to excessive drag. - Page 14 Visit our Website at: www.star-mfg.com Email: service@star-mfg.com THOROUGHLY INSPECT YOUR UNIT ON ARRIVAL This unit has been tested for proper operation before leaving our plant to insure delivery of your unit in perfect condition. However, there are instances in which the unit may be damaged in transit. In the event you discover any type of damage to your product upon receipt, you must immediately contact the transportation company who delivered the item to you and initiate your claim with same.
-
Page 19: Parts List
PARTS LIST February 9, 2007, Rev. B Ultra-Max Electric Conveyor Oven UM1833A/1850A-208/240V - Main Assembly MODEL Number Part Number Number Unit Description and Model Designation G9-Z5716 TUNNEL SHROUD G9-Z5745 INFEED SHELF G9-Z5362 EXIT SHELF 2A-Z0314 ADJUSTABLE LEG 2C-Z5182 THUMB SCREW 2M-Z5747 CONTROL GRAPHIC 2M-Z5665... - Page 21 PARTS LIST February 9, 2007, Rev. B Ultra-Max Electric Conveyor Oven UM1833A/1850A-208/240V - Control Box MODEL Number Part Description Number Number Unit 2E-Z5798 CORD SET 208V, 50A G9-EC0014 CONTROL BOX DOOR ASSEMBLY G9-Z7280 CONTROLLER, TIME / TEMPERATURE STD (°F) G9-Z7283 CONTROLLER, TIME / TEMPERATURE X/CE (°C) 2E-Z5683 VACUUM LIMIT SWITCH (Contact Service if replacing 2E-Z5180)
- Page 23 PARTS LIST February 9, 2007, Rev. B Ultra-Max Electric Conveyor Oven UM1833A/1850A-208/240V - Finger Assembly MODEL Number Part Description Number Number Unit G9-Z9196 UPPER BAFFLE G9-EC0084 FINGER WELD, UPPER LEFT G9-EC0085 FINGER WELD, UPPER RIGHT G9-Z9123 TOP COLUMNATING PLATE - QUAD G9-Z9121 TOP NOZZLE - QUAD G9-Z9197...
- Page 24 TENSION DE COURROIE DE CONVOYEUR La bande de conveyeur du Ultra-Max Convoyeur Four n'a pas un ajustement de tension. Si la ceinture devient trop lâche, un lien devra être enlevé pour serrer. Une ceinture qui est volonté trop serrée également posent des problèmes opérationnels dus à...
- Page 25 Enlever les ensembles de doigt. 1. Une fois refroidi, ENLEVEZ le convoyeur et la porte. 2. Soulevez et enlevez les défl ecteurs du haut et du bas comme le démontre en étape 1. 3. Glissez l’ensemble de doigt hors de l’appareil comme le démontre en étape 2. 4.
-
Page 26: Instructions D'entretien
INSTRUCTIONS D’ENTRETIEN Suivez ces recommandations pour nettoyer et maintenir votre four: ATTENTION DÉBRANCHEZ LA PUISSANCE AVANT D’ENTRETENIR OU NETTOYER LE FOUR. SAUVEGARDEZ LA PUISSANCE AINSI ELLE NE PEUT PAS ÊTRE ACCIDENTELLEMENT RECONSTITUÉE. LE DÉMEMBREMENT, L’ELECTROCUTION, OU LA MORT PEUVENT SE PRODUIRE SI VOUS NE COUPEZ PAS LE COURANT. QUAND DES FOURS SONT EMPILÉS IL Y A LES RACCORDEMENTS DE PUISSANCE MULTIPLES, AINSI ARRÊTEZ TOUS LES FOURS AVANT LE NETTOYAGE OU L’ENTRETIEN. - Page 27 TEMPS DE CUISINIER CONTRE LA TEMPÉRATURE DE CUISINIER 1. Le temps de cuisinier est réellement vitesse de convoyeur et est défi ni car le temps le produit est réellement dans le four. Ceci est mesuré en notant le moment où le principal bord du produit entre dans le four et le temps le principal bord du produit part du four.
-
Page 28: Fonctions Additionnelles
L’INFORMATION D’AFFICHAGE En actionnant le four, il y a trois niveaux d’accès: 1. Stockez De Niveau - Les employés généraux sauraient ces fonctions et comment les changer. Tandis que le four fonctionne, entrez ce mode en tenant la DUNE et LEVEZ les fl èches ( ) simultanément pendant quatre secondes. -
Page 29: Opération
Veuillez prendre du temps de lire les consignes Bouts Généraux De Sûreté: d’utilisation de sûreté suivante. Elles sont la clef à 1. Si le four doit être déplacé pour n’importe quelle l’opération réussie de votre four de convoyeur de raison, le électricité doit être arrêté et démonté à Ultra-Max. -
