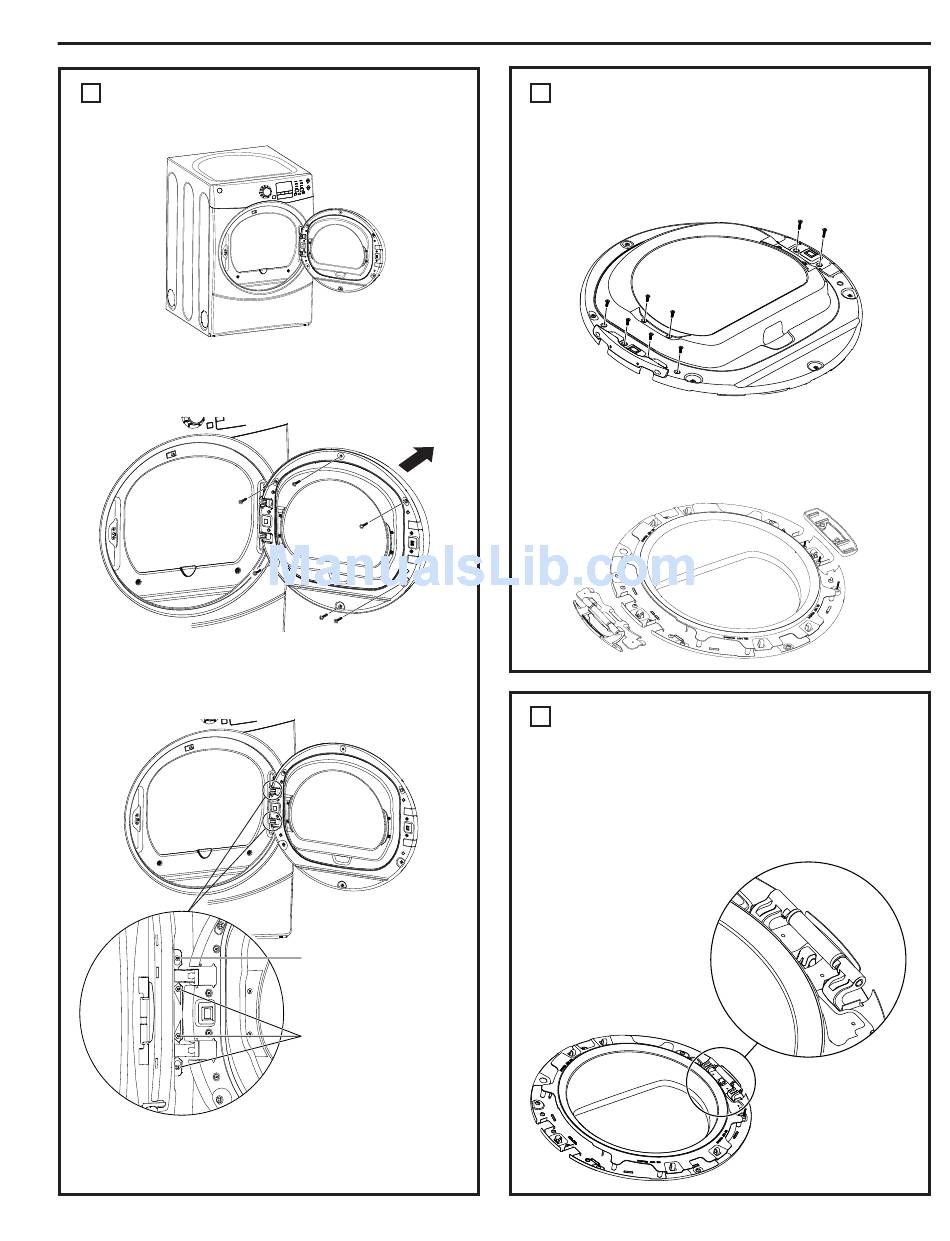

RETIRE EL ENSAMBLE DE LA PUERTA
1
A. Abra la puerta 130 grados aproximadamente.
B. Quite los 6 tornillos roscadores ubicados alrededor
del perímetro de la puerta que rodea la junta. Retire
el anillo externo.
C. Retire los 3 tornillos para bisagra comenzando
por la parte inferior y moviéndose hacia arriba.
Asegúrese de sostener la puerta mientras quita
los tornillos.
D. Afloje el tornillo superior de la manera indicada.
Desenganche la puerta levantando y jalando.
Retire el tornillo superior.
Instrucciones de instalación
Luego afloje el
tornillo superior,
retire la puerta y
retire el tornillo.
Primero retire los
tres tornillos de la
bisagra inferior.
QUITE LA BISAGRA Y LA TAPA
2
IMPORTANTE: Observe la ubicación de la bisagra
(izquierda o derecha) antes de retirar la misma.
A. Retire los 6 tornillos para máquina de la bisagra
y los 2 tornillos para máquina de la tapa de la
bisagra.
Bisagra
B. Una vez que haya quitado los tornillos, gire la
puerta y separe el montaje de la puerta exterior y
la tapa de la bisagra de la puerta del armazón de la
puerta y coloque a un lado.
Bisagra
REINSTALE EL CONJUNTO DE
3
BISAGRAS
A. Coloque el montaje de la bisagra en el lado
opuesto de la puerta como se indica. Empuje el
montaje de la bisagra en su lugar hasta que los
orificios de la bisagra queden alineados con los
orificios de la puerta.
11
Tapa de
la bisagra
Tapa de
la bisagra
La bisagra se
muestra del
lado opuesto
