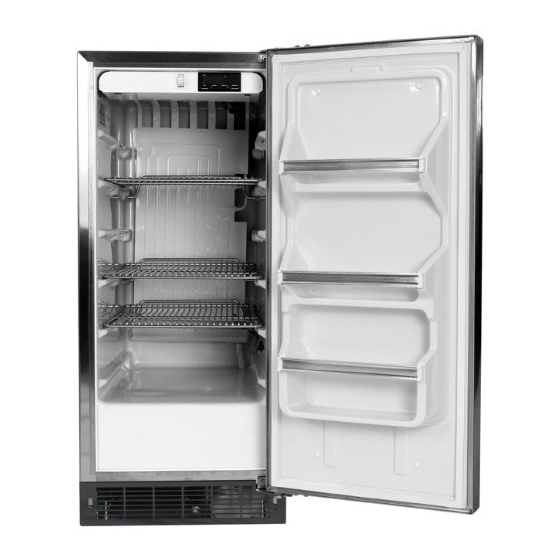

AGA marvel 30ARM Installation, Operation And Maintenance Instructions
Refrigerator
Hide thumbs
Also See for 30ARM:
Subscribe to Our Youtube Channel
Related Manuals for AGA marvel 30ARM
Summary of Contents for AGA marvel 30ARM
- Page 1 Installation Operation Maintenance Instructions Refrigerator Models 30ARM 61ARM 3OARM (Outdoor) 6OARM (6ORGDM) (Outdoor) 6ADAM...
-
Page 2: Table Of Contents
Alarms ................. Alarm Mute................. CAUTION- Hazards or unsafe practices which could result in Dimensions For Models 30ARM & 3OARM......personal injury or property or product damage. Recommended Rough in Opening Dimensions For Models 30ARM & 3OARM..........Dimensions For Model 30ARM Overlay Door...... -
Page 3: Unpacking Your Refrigerator
UNPACKING YOUR REFRIGERATOR Remove Packaging Warranty Registration Your refrigerator has been packed for shipment with all parts It is important you send in your warranty registration card im- that could be damaged by movement securely fastened. Cut mediately after taking delivery of your refrigerator. the banding material at the bottom of the carton, unfold the carton at the bottom and remove the carton from the appliance. -
Page 4: Installing Your Refrigerator
To ensure your side to side and front to back. The overall height of your Marvel product performs to specifications the recommended installation refrigerator may be adjusted from 33-3/4”... -
Page 5: Electrical Connection
ELECTRICAL CONNECTION • Do not splash or spray water from a hose on the refrigera- tor! Doing so may cause an electrical shock, which may result in severe injury or death. • This unit should not, under any circumstances, be installed to an un-grounded electrical supply. -
Page 6: Using Your Microsentry™ Refrigerator Control
“Alarm” will be a steady amber color. Please call AGA MARVEL Customer Service or your dealer if Turning your refrigerator ON or OFF this error code is displayed. -
Page 7: Dimensions For Models 30Arm & 3Oarm
3” to 4” 21-3/16” 7.62 to 10.2cm) (53.82 cm) RECOMMENDED ROUGH IN OPENING DIMENSIONS, MODELS 30ARM & 3OARM Electrical Requirements: A grounded 115 volt, 15 amp dedicated circuit is required. A GFCI receptacle may be required for out- door models. -
Page 8: Recommended Rough In Opening Dimensions For Model 30Arm Overlay Door
21-3/16” 7.62 to 10.2cm) (53.82 cm) RECOMMENDED ROUGH IN OPENING DIMENSIONS, MODEL 30ARM OVERLAY DOOR Electrical Requirements: A grounded 115 volt, 15 amp dedicated circuit is required. Power outlet can be located in the back wall behind unit. Add 1”... -
Page 9: Dimensions For Models 61Arm & 6Oarm (6Orgdm)
DIMENSIONS FOR MODELS 61ARM & 6OARM (6ORGDM) 47” (119.38 cm) 25-11/16” (65.28 cm) 26” 20” (50.8cm) 23-7/8” (66.04 cm) (60.66 cm) 24-1/16” (61.11 cm) Door needs to be opened to this dimension to remove and/or adjust the shelving 33-3/4” to 34-3/4” (85.7 to 88.3 cm) 3”... -
Page 10: Dimensions For Model 61Arm Overlay Door
DIMENSIONS FOR MODEL 61ARM WITH OVERLAY DOOR 47” (119.38 cm) 22-7/8” (58.1cm) 24-1/16” 18-7/8” (58.1cm) 23-7/8” (61.12 cm) (60.66 cm) 23-5/16”* (59.21 cm) Door needs to be opened to this dimension to remove and/or adjust the shelving 33-3/4” to 34-3/4” (85.7 to 88.3 cm) * To face of door with- out custom panel... -
Page 11: Dimensions For Model 6Adam
DIMENSIONS FOR MODEL 6ADAM 47” (119.38 cm) 25-11/16” (65.28 cm) 26” 20” (50.8cm) (66.04 cm) 23-7/8” (60.66 cm) 24-1/16” (61.11 cm) Door needs to be opened to this dimension to remove and/or adjust the shelving 31-1/8” to 32-1/8” (79.05 to 81.60 cm) 22”... -
Page 12: Dimensions For Model 6Adam Overlay Door
DIMENSIONS FOR MODEL 6ADAM WITH OVERLAY DOOR 47” (119.38 cm) 22-7/8” (58.1cm) 24-1/16” 23-7/8” (61.12 cm) 18-7/8” (48.0cm) (60.66 cm) 23-5/16”* (59.21 cm) Door needs to be opened to this dimension to remove and/or adjust the shelving 31-1/8” to 32-1/8” (79.05 to 81.60 cm) * To face of door with- out custom panel... -
Page 13: Full Overlay Panel Installation Instructions
Hinge adapter bracket lo- door. cated on top and bottom of the door. Front of overlay panel 9/32” (7mm) Figure 8 Model 14-5/8” 30-5/16” 30ARM (37.13cm) (76.99cm) 23-5/8” 30-5/16” 61ARM (59.99cm) (76.99cm) Door should be parallel to top 23-5/8” 27-11/16” 6ADAM (59.99cm) - Page 14 FULL OVERLAY PANEL INSTALLATION INSTRUCTIONS is attached to the door and cabinet. After the panel is removed from the door, drill the mounting holes from the front, to the recommended diameter of the handle manufacturer. Counter bore the back-side of the panel so the screw heads do not inter- fere with the surface of the door.
- Page 15 FULL OVERLAY PANEL INSTALLATION INSTRUCTIONS Step 8: Assemble the lock parts Two (2) lock extensions are supplied with the lock. Use the lon- ger extension for a 3/4” thick overlay panel and the shorter one Top hinge Top hinge pin for a 5/8”...
-
Page 16: Energy Saving Tips
ENERGY SAVING TIPS The following suggestions will minimize the cost of operating your refrigeration appliance. 1. Do not install your appliance next to a hot appliance (cooker, dishwasher, etc.), heating air duct, or other heat sources. 2. Install product out of direct sunlight. 3. -
Page 17: Care And Cleaning
(see page 4). The light bulb is not covered by your warranty. A replacement bulb can be obtained from your dealer or from AGA MARVEL. Cabinet The painted cabinet can be washed with either a mild soap and water and thoroughly rinsed with clear water. -
Page 18: Troubleshooting Guide
If Service is Required: • If the product is within the first year warranty period please For Your Records contact your dealer or call AGA MARVEL Customer Service Date of Purchase at 800.223.3900 for directions on how to obtain warranty Dealer’s name coverage in your area. -
Page 19: Household Product Warranty
Limited One Year Parts and Labor Warranty The above warranties also do not apply if: AGA MARVEL warrants that it will supply all necessary parts and labor to repair or replace in the end user’s home or office, any •... - Page 20 www.agamarvel.com 1260 E. VanDeinse St. Greenville MI 48838 800.223.3900 41012350-EN Rev C 10/28/11 All specifications and product designs subject to change without notice. Such revisions do not entitle the buyer to corresponding changes, improvements, additions, replacements or compensation for previously purchased products.
- Page 21 Instructions d’installation, d’utilisation et d’entretien Réfrigérateurs 30ARM 61ARM 3OARM (Extérieur) 6OARM (6ORGDM) (Extérieur) 6ADAM...
- Page 22 Dimensions brutes d’ouverture recommandées des blessures individuelles, des dégâts matériels ou des dommages au pour modèles 30ARM et 3OARM ..........produit. Dimensions pour porte � revêtement de modèle 30ARM ..... Dimensions brutes d’ouverture recommandées pour porte � revêtement de modèle 30ARM ......AVERTISSEMENT Dimensions des modèles 61ARM et 6OARM (60RGDM) ....
-
Page 23: Déballage De Votre Réfrigérateur
DÉBALLAGE DE VOTRE RÉFRIGÉRATEUR Enlèvement de l’emballage Enregistrement de la garantie Votre réfrigérateur a été emballé pour l’expédition avec toutes les Il est important que vous postiez votre carte de garantie immédiate� pièces pouvant être endommagées par le mouvement solidement ment après avoir pris livraison de votre réfrigérateur. -
Page 24: Installation De Votre Réfrigérateur
� l’autre et d’avant en arrière. La hauteur totale de votre ap� chauffage. Pour assurer que les performances de votre produit soient au pareil Marvel peut être ajustée entre 33�3/4” (85,7 cm) quand ses pieds niveau de ses spécifications, la plage de températures recommandée au de mise �... -
Page 25: Raccordement Électrique
RACCORDEMENT ÉLECTRIQUE ATTENTION • N’envoyez pas d’eau par éclaboussure ou par jet d’un tuyau sur le réfrigérateur! Cela pourrait causer une commotion électrique, entraînant potentiellement des blessures graves voire mortelles. • Cet appareil ne doit sous aucun prétexte être installé sur une alimentation électrique sans liaison de terre. -
Page 26: Microsentry
� l’affichage. sous le mot “Alarm” sera allumé en couleur ambre fixe. Veuillez appeler le service � la clientèle d’AGA MARVEL ou votre reven� Fixation de consigne de température deur si ce code d’erreur est affiché. -
Page 27: Dimensions Des Modèles 30Arm Et 30Arm
DIMENSIONS DES MODÈLES 30ARM ET 3OARM 37�5/32” (94,39 cm) 16�9/16” (42,06 cm) 25�7/32” (64,06 cm) 12�3/4” (32,4 cm) 14�7/8” (37,78 cm) 23�9/32” (59,13 cm) La porte doit être ouverte � cette dimension pour pouvoir enlever et/ ou régler les tablettes 33�3/4”... -
Page 28: Dimensions Pour Porte � Revêtement De Modèle 30Arm
7,62 � 10,2cm) (53,82 cm) DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES POUR MODÈLE 30ARM AVEC PORTE À REVÊTEMENT ATTENTION Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire. Une prise avec protection GFCI peut être nécessaire avec les modèles pour extérieur. -
Page 29: Dimensions Des Modèles 61Arm Et 6Oarm (60Rgdm)
DIMENSIONS DES MODÈLES 61ARM ET 6OARM (6ORGDM) 47” (119,38 cm) 25�11/16” (65,28 cm) 26” 20” (50,8cm) 23�7/8” (66,04 cm) (60,66 cm) 24�1/16” (61,11 cm) La porte doit être ouverte � cette dimension pour pouvoir enlever et/ ou régler les tablettes 33�3/4”... -
Page 30: Dimensions Pour Porte � Revêtement De Modèle 61Arm
DIMENSIONS POUR MODÈLE 61ARM AVEC PORTE À REVÊTEMENT 47” (119,38 cm) 22�7/8” (58,1 cm) 24�1/16” 18�7/8” (58,14 cm) 23�7/8” (61,12 cm) (60,66 cm) 23�5/16”* (59,21 cm) La porte doit être ouverte � cette dimension pour pouvoir enlever et/ ou régler les tablettes 33�3/4”... -
Page 31: Dimensions Pour Modèle 6Adam
DIMENSIONS POUR MODÈLE 6ADAM 47” (119,38 cm) 25�11/16” (65,24 cm) 26” 20” (50,8cm) (66,04 cm) 23�7/8” (60,66 cm) 24�1/16” (61,11 cm) La porte doit être ouverte � cette dimension pour pouvoir enlever et/ ou régler les tablettes 31�1/8” � 32�1/8” (79,05 �... -
Page 32: Dimensions Pour Porte � Revêtement De Modèle 6Adam
DIMENSIONS POUR MODÈLE 6ADAM AVEC PORTE À REVÊTEMENT 47” (119,38 cm) 22�7/8” (58,1cm) 24�1/16” (61,12 cm) 18�7/8” (48 cm) 23�7/8” (60,66 cm) 23�5/16”* (59,21 cm) La porte doit être ouverte � cette dimension pour pouvoir enlever et/ ou régler les tablettes 31�1/8”... -
Page 33: Instructions D'installation De Panneau De Revêtement Complet
Devant du panneau de revêtement 9/32” (7 mm) Figure 8 Modèle 14�5/8” 30�5/16” 30ARM (37,13 cm) (76,99 cm) 23�5/8” 30�5/16” 61ARM (59,99 cm) (76,99 cm) La porte doit être 23�5/8” 27�11/16” 6ADAM parallèle avec le... - Page 34 INSTRUCTIONS D’INSTALLATION DE PANNEAU DE REVÊTEMENT COMPLET Une fois le panneau retiré de la porte, percez les trous de montage depuis la face avant, au diamètre recommandé par le fabricant de poi� gnée. Fraisez sur la face arrière du panneau de façon � ce que les têtes de vis n’interfèrent pas avec la surface de la porte.
- Page 35 INSTRUCTIONS D’INSTALLATION DE PANNEAU DE REVÊTEMENT COMPLET Étape 8 : Assemblez les pièces de verrouillage Deux (2) extensions de verrouillage sont fournies avec le verrou. Utilisez l’extension la plus longue pour un panneau de revêtement d’épaisseur 3/4” et la plus courte pour un panneau d’épaisseur 5/8”. Assemblez Charnière Goupille de supérieure...
-
Page 36: Conseils Pour Les Économies D'énergie
CONSEILS POUR LES ÉCONOMIES D’ÉNERGIE, Les suggestions générales suivantes vont minimiser le coût de fonctionnement de votre appareil de refroidisse- ment. N’installez pas votre appareil près d’un autre appareil chaud (cui� sinière, lave�vaisselle, etc.), d’une conduite d’air chaud, ou d’autres sources de chaleur. -
Page 37: Entretien Et Nettoyage
N’utilisez qu’une ampoule Pour accéder au condenseur, l’appareil doit être tiré de son lieu d’éclairage d’origine via votre revendeur ou AGA MARVEL. d’installation, et il faut ôter le couvercle d’accès � son compartiment de machine du bas. - Page 38 • Si le produit est encore dans sa première année de garan� Pour vos archives tie, veuillez appeler le service � la clientèle d’AGA MARVEL au Date d’achat 800.223.3900 pour avoir des instructions sur la façon d’obtenir une couverture sous garantie dans votre secteur.
-
Page 39: Garantie De Produit � Usage Domestique
Durant les quatre ans qui suivent l’expiration de la garantie limitée marchande, sont limitées � la durée des garanties explicites. En aucun d’un an, AGA MARVEL va fournir des pièces de remplacement pour le cas AGA MARVEL ne sera tenue pour responsable de tous dommages ou système de refroidissement hermétiquement scellé... - Page 40 www.agamarvel.com 1260 E. VanDeinse St. Greenville MI 48838 800.223.3900 Toutes les spécifications et les conceptions des produits sont sujettes � des changements sans préavis. De 41012350�FR Rev C telles révisions ne donnent aucun droit pour l’acheteur de produits antérieurs � bénéficier de ces change� 11/1/11 ments, améliorations, ajouts, remplacements, ni de recevoir une compensation.
