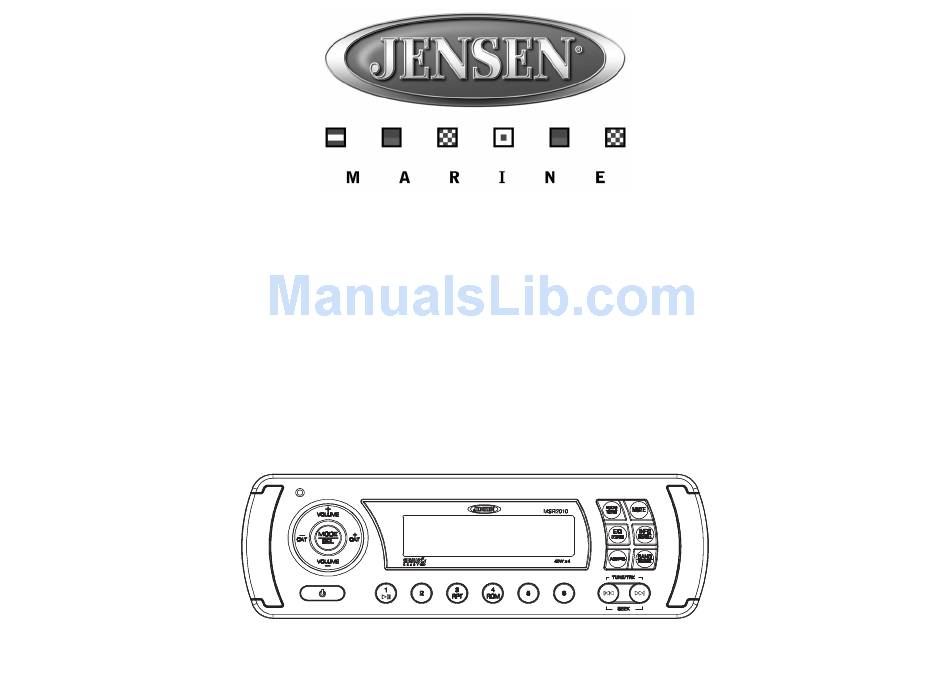

- Page 1 MSR2010 MARINE AUDIO SYSTEM Installation and Operation Manual Manual de la Instalación y Operación / Guide d'installation et d'opération...
-
Page 2: Table Of Contents
MSR2010 CONTENTS Safety Information ... 1 Installation ... 2 Wiring... 3 Basic Operation ... 4 Tuner Operation ... 6 SIRIUS Radio Operation ... 7 iPod Operation ... 8 Care and Maintenance... 9 Troubleshooting... 9 Specifications ... 10 CONTENIDO Información de Seguridad... 11 Instalación ... -
Page 3: Safety Information
MSR2010 SAFETY INFORMATION When Boating Keep the volume level Iow enough to be aware of your surroundings. Protect from Water Do not submerge the product directly in water, as this can cause electrical shorts, fire or other damage. Protect from High Temperatures Exposure to direct sunlight for an extended period of time can produce very high temperatures inside your vessel. -
Page 4: Installation
Test radio operation by referring to the operating instructions for the unit. Removing the Unit To remove the radio after installation, remove the covers and unscrew the installation screws, and then pull the radio out. Reconnect Battery When wiring is complete, reconnect the battery negative terminal. MSR2010... -
Page 5: Wiring
MSR2010 WIRING Power Antenna: Connect to power antenna or amplifier. 12V TURN ON +ACC: Connect to existing radio wire or radio fuse. Chassis Ground: Connect to ground terminal or clean unpainted metal part of chassis. VIEW A-A WIRE INSERTION VIEW PIN NO. -
Page 6: Basic Operation
NOTE: Beep tone off will not affect LOW BATT audible tone. • RESUME: Return the EEPROM to factory default set up values and reset the Sirius Tuner Settings. "Yes" will blink on the LCD to confirm. Press MODE to select. MSR2010... -
Page 7: Auxiliary Input
MSR2010 LOW BATTERY Operation If LOW BATT is set to “ON”, a alarm will sound (8 beeps every 30 sec) when the voltage drops to 10.8V (+/- 0.03V). A visual warning (LOBA) will appear flashing (8 flashes every 30 sec) in the lower left corner of the LCD display. -
Page 8: Tuner Operation
Select a band (if needed). Press AS/PS (15) to scan stations stored in the current band. The unit will pause for ten seconds at each preset station. Press AS/PS again to stop scanning when the desired station is reached. 20 21 MSR2010... -
Page 9: Sirius Radio Operation
MSR2010 SIRIUS RADIO OPERATION Switching to SIRIUS Mode Press the MODE button (4) to change the mode to Sirius radio mode. Accessing your SIRIUS ID In Sirius mode, press and hold the BAND/SEARCH button (16) to select DIRECT mode. Press the MODE button (4) to activate Direct mode. -
Page 10: Ipod Operation
NOTE: The iPod will continuously recharge when connected to the unit, as long as the vehicle ignition is turned on. Please note that the MSR2010 will not support charging of the iPod Nano 4th generation (Chromatic) or any iPod models released after September 2008. -
Page 11: Care And Maintenance
MSR2010 CARE AND MAINTENANCE • Keep the product dry. If it does get wet, wipe it dry immediately. Liquids might contain minerals that can corrode the electronic circuits. • Keep the product away from dust and dirt, which can cause premature wear of parts. -
Page 12: Specifications
Dimensions ..........178 x 20.5 x 68.5mm MSR2010... -
Page 13: Información De Seguridad
MSR2010 INFORMACIÓN DE SEGURIDAD Cuando Navegue Mantenga el volumen lo suficientemente bajo para escuchar a su alrededor. Protéjalo del Agua No sumerja o sumérjase el producto directamente al agua, pues puede causar cortos eléctricos, incendios o daños. Protéjalo contra las Altas Temperaturas Exposición a luz solar directa por un periodo extendido de tiempo puede producir muy altas... -
Page 14: Instalación
Como quitar la unidad Para quitar la radio después de la instalación, quite las cubiertas y desatornille los tornillos de instalación, y luego quite la radio. Reconecte la Batería Cuando el cableado se complete, reconecte el terminal negativo de la batería. MSR2010... -
Page 15: Cableado
MSR2010 CABLEADO CONECTOR DE ANTENA HEMBRA TIPO MOTOROLA ENTRADA AUXILIAR DERECHA /CONECTOR RCA HEMBRA ROJO ENTRADA AUXILIAR IZQUIERDA/ CONECTOR RCA HEMBRA BLANCO Antena de Energía Conecte a la antena de energía o amplificador. Encendido en 12V +ACC Conecte el cable del radio existente o el fusible del radio.. -
Page 16: Operación Básica
(escuchado cuando se seleccionan botones o funciones). NOTA: El tono de bip apagado no afectará el tono audible de batería baja. • RESUME: Regrese el EEPROM a los valores por defecto de fábrica y reinicia la Configuración de Radio Sirius. "Yes" destellará en el LCD para confirmar. Presione MODE para seleccionar. MSR2010... - Page 17 MSR2010 Operación con Batería Baja (LOW BATTERY) Si LOW BATT está en "ON", una alarma sonará (8 bips cada 30 segundos) cuando el voltaje cae a 10.8V (+/- 0.03V). Una advertencia visual (LOBA) aparecerá (8 destellos cada 30 segundos) en la esquina inferior izquierda de la pantalla.
-
Page 18: Operación Del Sintonizador
Seleccione una banda (si es necesario). Presione el botón AS/PS (15) para recorrer estaciones grabadas en la banda actual. La unidad se detiene por 10 segundos en cada estación potente. Presione AS/PS nuevamente para detener el escaneo cuando se alcanza la estación deseada. 20 21 MSR2010... -
Page 19: Operación De Radio Sirius
MSR2010 OPERACIÓN DE RADIO SIRIUS Cambiando a Modo SIRIUS (Requiere el Radio Sirius) Presione el botón MODE (4) para cambiar el modo a radio Sirius. Accediendo al Identificador de SIRIUS En modo Sirius, mantenga presionado el botón BAND/SERCH (16) para seleccionar el modo DIRECT. -
Page 20: Operación Del Ipod
NOTA: El iPod se recargará continuamente cuando esté conectado a la unidad, mientras que la ignición del vehículo esté encendida. Observe por favor que el MSR2010 no apoyará la carga de la 4ta generación de iPod Nano (cromática) o de ninguna modelos de iPod lanzada después del septiembre de 2008. -
Page 21: Cuidado Y Mantenimiento
MSR2010 CUIDADO Y MANTENIMIENTO • Mantenga el producto seco. En el caso de mojarse, séquelo inmediatamente. Los líquidos pueden contener minerales que corroen los circuitos electrónicos. • Mantenga el producto lejos de polvo y suciedad, lo cual puede causar un desgaste prematuro de las partes. -
Page 22: Especificaciones
Dimensiones de Comando ........178 x 20.5 x 68.5mm MSR2010... -
Page 23: Informations Sur La Securite
MSR2010 INFORMATIONS SUR LA SECURITE Lorsque vous êtes en bateau Gardez le niveau de volume assez bas pour être conscient de votre environnement. Protéger de l'eau Ne submergez pas et n'exposez pas le produit directement à l'eau. Cela peut produire des court-circuits, incendies ou d'autres types de dommages. -
Page 24: Installation
Essayez l'opération de la radio en vous référant aux instructions d'opération pour cet appareil. Enlevez l'appareil Pour enlever la radio après l'installation, enlevez les couvercles et dévissez les écrous d'installation et puis tirez la radio. Rebrancher la pile Lorsque le câblage est terminé, rebranchez la borne négative de la pile. MSR2010... -
Page 25: Cablage
MSR2010 CABLAGE CONNECTEUR D'ANTENNE DU TYPE FEMELLE MOTOROLA ENTRÉE AUXILIAIRE DROITE/ CONNECTEUR RCA FEMELLE ROUGE ENTRÉE AUXILIAIRE GAUCHE/ CONNECTEUR RCA FEMELLE BLANC Antenne de puissance Branchez à l'antenne de puissance ou à l'amplificateur. Mise en marche 12V + ACC Branchez au fil de la radio existante ou au fusible de la radio. -
Page 26: Operation De Base
LOW BATT. • RESUME : Rendez le EEPROM aux valeurs de réglage par défaut d'usine et réinitialiser les réglages du tuner Sirius. YES va clignoter sur le panneau d'affichage à cristaux liquides pour confirmer. Appuyez sur MODE pour sélectionner. MSR2010... - Page 27 MSR2010 Operation de pile basse Si LOW BATT est réglé en marche, un alarme va sonner (8 bips toutes les 30 secondes) lorsque le voltage tombe à 10.8V (+ /- 0.03). Un avertissement visuel (LOBA) apparaîtra clignotant (8 clignotements toutes les 30 secondes) dans le coin gauche en bas de l'affichage aux cristaux liquides.
-
Page 28: Operation Tuner
L'appareil va s'arrêter pendant dix secondes à chaque station pré-réglée. Appuyez de nouveau sur le bouton AS/PS pour arrêter le balayage et lorsque vous arrivez à la station désirée. 20 21 MSR2010... -
Page 29: Operation Radio Sirius
MSR2010 OPERATION RADIO SIRIUS Changer à la mode Sirius (Exige un tuner Sirius facultatif) Appuyez sur le bouton MODE (4) pour changer la mode à la mode radio Sirius. Accéder à votre identité Sirius En mode Sirius, appuyez et maintenez l'appui sur le bouton BAND/SEARCH (16) pour sélectionner la mode Directe. -
Page 30: Operation Ipod
A NOTER : L'iPod va se charger d'une manière continue lorsqu'il est branché à l'appareil, aussi longtemps que l'allumage du véhicule est en marche. Veuillez noter que le MSR2010 ne soutiendra pas la recharge de la quatrième génération d'iPod Nano (chromatique) ou d'aucun modèle d'iPod distribué après septembre 2008. -
Page 31: Soin Et Entretien
MSR2010 SOIN ET ENTRETIEN • Gardez le produit sec. S'il devient moite, essuyez tout de suite. Des liquides peuvent contenir des minéraux qui peuvent endommager les circuits électroniques. • Gardez le produit loin de la poussière et d es ordures, qui peut prématurément usé les parties. -
Page 32: Specifications
Dimensions ..........178 x 20.5 x 68.5mm MSR2010... - Page 33 MSR2010...
- Page 34 ASA Electronics Corporation www.asaelectronics.com www.jensenmarinedirect.com ©2009 ASA Electronics Corporation v.020609...
