Traynor Small Block 200H Manual page 8

2 3
Input
Passive Active
Mute
0 -6
1
On
SmallBlock
Off
200H
Power
TRAYNOR SB200H

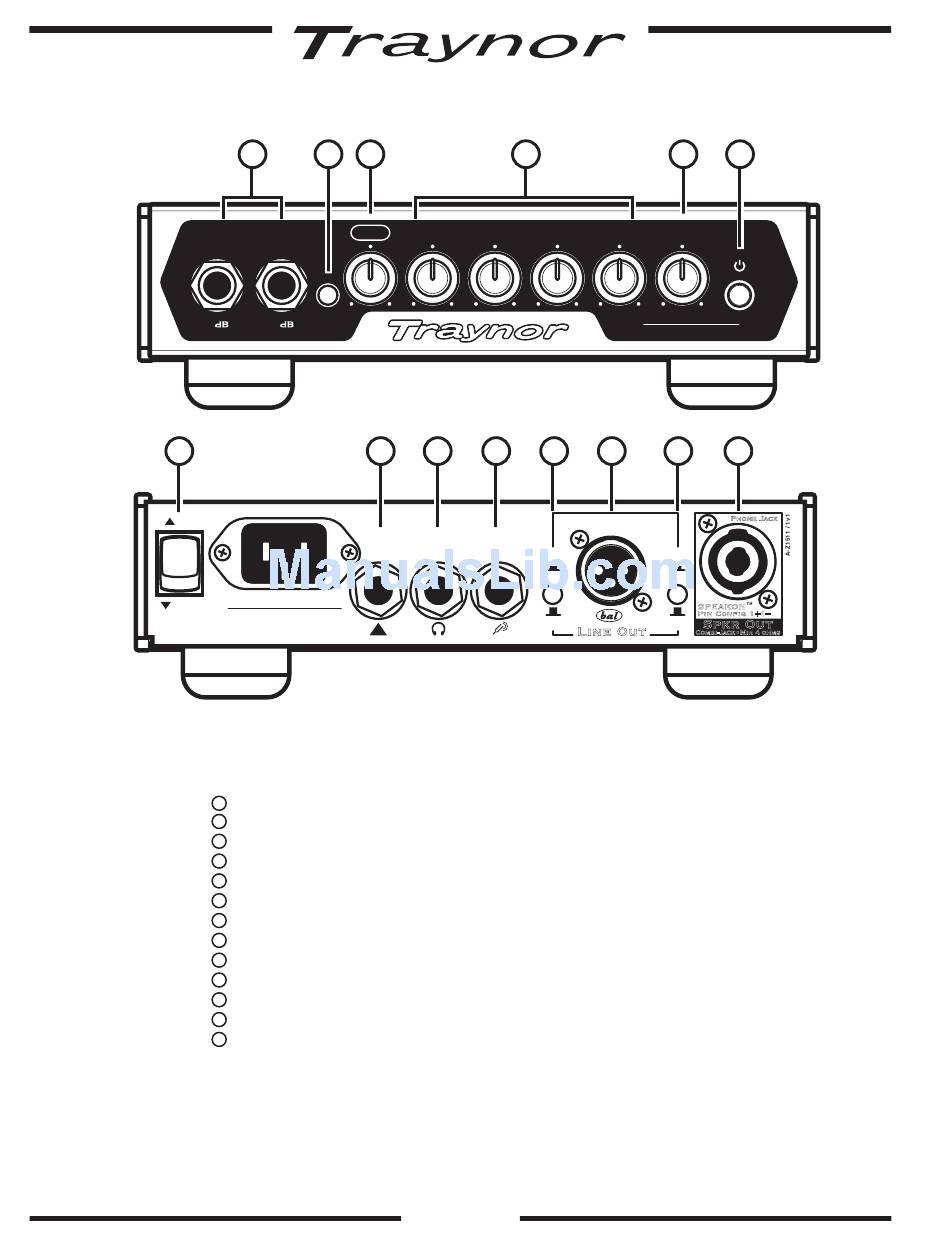

DEL d'État et Sélecteur d'Alimentation (Sélecteur situé sur le panneau arrière)
1
DEL d'Entrée et Clip 0dB/Passive et -6dB/Active – prises phone ¼-pouce
2
Commande Mute
3
Commande de Gain
4
Commandes de Tonalité– Bass, Low-Mid, Hi-Mid et Treble.
5
Commande Low Expander
6
Entrées Aux – ¼-pouce phone
7
Prise Phones – ¼-pouce PBM
8
Prise de Sortie Tuner – ¼-pouce phone
9
Sélecteur Line Out EQ
10
Sortie Ligne – prise XLR
11
Sélecteur GND Lift
12
Sortie Haut-Parleur – ¼-pouce/Speakon™ Combi-jack
13
4 5
Gain Bass Low-Mid
7 8 9
Aux Tuner
Phones
In Out
6
6
Low
Hi-Mid Treble
Expander
SmallBlock
200H
10 11 12
EQ GND
Post Lift
SPEAKON™
Pin Config 1+1–
Spkr Out
Pre GND
Line Out
Combi-Jack • Min 4 ohms
1
13
Phone Jack
