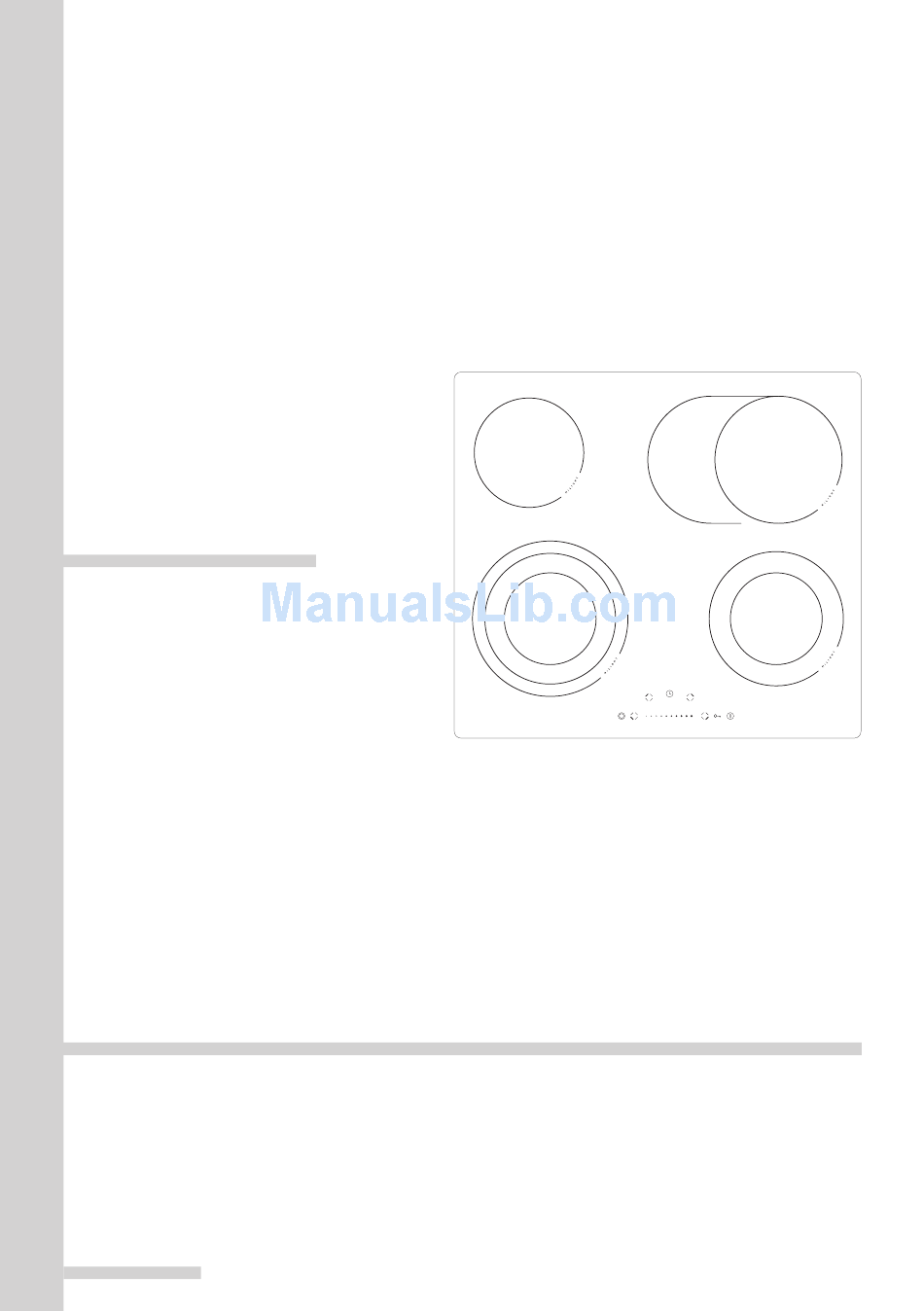

  • Page 1 KMC* (EN) INSTRUCTION MANUAL........2 (NL) GEBRUIKERSHANDLEIDING......25 IOAA-627 (09.2011/1)

  • Page 2: Basic Information

    DEAR USER, The plate is exceptionally easy to use and extremely efficient. After reading the instruction manual, operating the cooker will be easy. Before being packaged and leaving the manufacturer, the plate was thoroughly checked with regard to safety and functionality. Before using the appliance, please read the instruction manual carefully.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS Basic information ....................2 Safety instructions ....................4 Saving energy .......................6 Description of the appliance ................7 Installation ......................8 Operation ......................12 Cleaning and routine maintenance ..............20 Emergency procedure..................22 Technical data .....................24 Warranty ......................24...

  • Page 4: Safety Instructions

    SAFETY INSTRUCTIONS ● Before using the ceramic plate for the first time read the Operating Manual carefully as thus you can ensure safe operation and avoid damage to the plate. ● If the ceramic plate is operated near a radio, TV set or other emitting device, please check whether the touch panel works correctly.
  • Page 5 SAFETY INSTRUCTIONS ● The heating surface of the ceramic plate is resistant to thermal shock. It is neither hot nor cold-sensitive. ● Avoid dropping objects on the plate. A point hit, for example a falling bottle with spices, may in unfavourable circumstances lead to cracks and splits appearing on your ceramic plate.

  • Page 6: Saving Energy

    SAvING ENERGY UNPACKING The appliance is protected Everybody who properly from damage during transpor- uses energy not only saves money but also consciously tation by its packaging. After unpacking please dispose acts in aid of the natural environment. So let’s save of the packing materials in a manner creating no risk to the electric energy by:...

  • Page 7: Description Of The Appliance

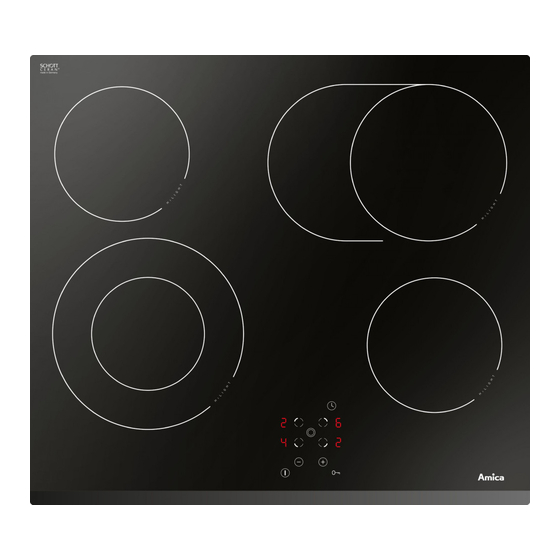

    DESCRIPTION OF THE APPLIANCE Description of KMC* induction hob Rear left cooking zone Ø 145 Double ring rear right cooking zone Ø 170 x 265 Triple ring front left cooking zone Ø 210/175/120 Double ring front right cooking zone Ø 180/120 Touch control sensor panel 1.

  • Page 8: Installation

    INSTALLATION Making the worktop recess • Worktop thickness should be 28 - 40 mm, while its width at least 600 mm. The worktop must be flat and level. Edge of the worktop near the wall must be sealed to prevent ingress of water or other liquids.
  • Page 9 INSTALLATION Installing KMC* hob - bracket • Use four “A” brackets for 38 mm thick worktops. Fit the hob into worktop opening as shown on figure2 and 3. To properly secure hob in 28 mm thick worktop, use four 15x15x50 mm wooden blocks in addition to “A”...

  • Page 10: Connecting The Plate To The Electrical System

    INSTALLATION Connecting the plate to the electrical system Note! The plate can be connected to the mains only by a qualified certified installer. Wilful adaptations or modifications to the electric system are prohibited. Guidelines for the installer The plate is factory-set for three-phase alternating current power supply (400 V 3N~50 Hz). It may be adapted for one-phase current power supply (230 V) by adequate bridging on the connection strip, in accordance with the attached wiring diagram.

  • Page 11: Wiring Diagram

    INSTALLATION WIRING DIAGRAM Important! Heating elements operate at 230V Important! For each connection the protective con- ductor must be connected to the terminal marked Recom- mended connection lead 230 V single phase connection with a neutral lead, terminals 1-2-3 and 3X 4 mm 4-5 are bridged, protective conductor 400/230 V two phase connection with a...

  • Page 12: Operation

    OPERATION The ceramic hob is equipped with electronic touch control sensor fields, which are operated by touching the marked area with a finger. Each time a sensor field is touched, an acoustic signal can be heard. When changing the heat setting, attention should be paid that only one sensor field at a time is touched.

  • Page 13: Control Panel

    OPERATION Control Panel When the cooking surface is connected to the electricity mains, the pilot light should light up briefly above the child lock sensor field (7), after which the appliance can be switched on. No objects should be placed on the sensor fields (this could cause an error). Touch sensor fields should be always kept clean.
  • Page 14 OPERATION Using double and triple ring cooking zone Double and triple ring cooking zone can be activated by touching the (5) sensor field. Operation of the double and triple ring cooking zone is indicated by red LED pilot lights (6). To deactivate the double and triple ring co- oking zone touch the (5) sensor field again.
  • Page 15 OPERATION Automatic warm-up function Each cooking zone is equipped with an auto- Cooking heat matic warm-up function. When this is activated, Fast cooking time setting (min) then the given cooking zone is switched on at full power for a time depending on the heat setting selected, and is then switched back to the heat setting originally set.

  • Page 16: The Child Lock Function

    OPERATION The child lock function The child lock function, which is activated by touching the child lock sensor field (7), protects the appliance from being unintentionally operated or switched on by children or pets. Setting the child lock function when all cooking zones are switched off („0” is displayed on all cooking zone displays) protects the cooking surface from inadvertent operation.

  • Page 17: Residual Heat Indicator

    OPERATION Residual heat indicator Heat energy that remains accumulated in the cooking zone after cooking is called the resi- dual heat. The appliance displays two different levels of residual heat. When a cooking zone temperature is above 60°C and the cooking zone or the appliance is switched off, the relevant cooking zone display will show the letter „H”.
  • Page 18 OPERATION Timer If the appliance is equipped with a timer, it can be used to set the operating time of any cooking zone. Select the desired cooking zone using the cooking zone selector sensor field (2) and then touch the timer sensor filed (8) as many times as necessary until a pilot light (10) comes on indicating the desired cooking zone (2).

  • Page 19: Keeping Food Warm

    OPERATION Keeping food warm Keep warm function allows for keeping food warm on a cooking zone. The selected cooking zone operates at a low heat setting. Cooking zone’s heat setting is automatically adjusted so that food temperature is kept at a constant temperature of 65°C. Thanks to this, ready to serve, warm food retains its taste and does not stick to the pot’s bottom.

  • Page 20: Cleaning And Routine Maintenance

    CLEANING AND ROUTINE MAINTENANCE Daily cleaning and proper maintenance have crucial impact on the durability of your ceramic plate. Clean the ceramic plate observing the same rules as for glass. Never use abrasive or aggressive clean- ing agents, scrubbing powders or scratching sponges.
  • Page 21 CLEANING AND ROUTINE MAINTENANCE Never apply cleaning agent on a hot hotplate. Caution! Leave the cleaning agent to dry and then If from any reason you are not wipe it off with a wet cloth. Any residuals of able to control the switched on cleaning agents should be wiped off with a plate, switch off the main switch damp cloth before heating the plate for the...

  • Page 22: Emergency Procedure

    EMERGENCY PROCEDURE Every time when emergency situation occurs you should: ● switch off the working assemblies of the plate ● disconnect power supply ● call in the service ● as some minor faults can be removed by the user in accordance with the be low specified instructions, before calling the Customer Service please go thro ugh the Table checking every point.
  • Page 23 EMERGENCY PROCEDURE PROBLEM CAUSE ACTION 7.Residual temperature in di- - power supply fa ilu re, the -the residual temperature in- ca tor is not lighted although ap plian ce has been di scon- di ca tor will work again after the hot pla tes are still hot nec ted from the mains swit ching the control panel...

  • Page 24: Technical Data

    TECHNICAL DATA Rated voltage: 400V 3N~50 Hz Rated power: KMC* - hotplate: 1 x Ø 145 mm 1,2 kW - hotplate: 1 x Ø 180/120 mm 1,7 kW - hotplate: 1 x Ø 170/265 mm 2,2 kW - hotplate: 1 x Ø 210/175/120 mm...
