Craftsman 247.770990 Operator's Manual

6.5 horse power power propelled yard vacuum
Hide thumbs

Advertisement

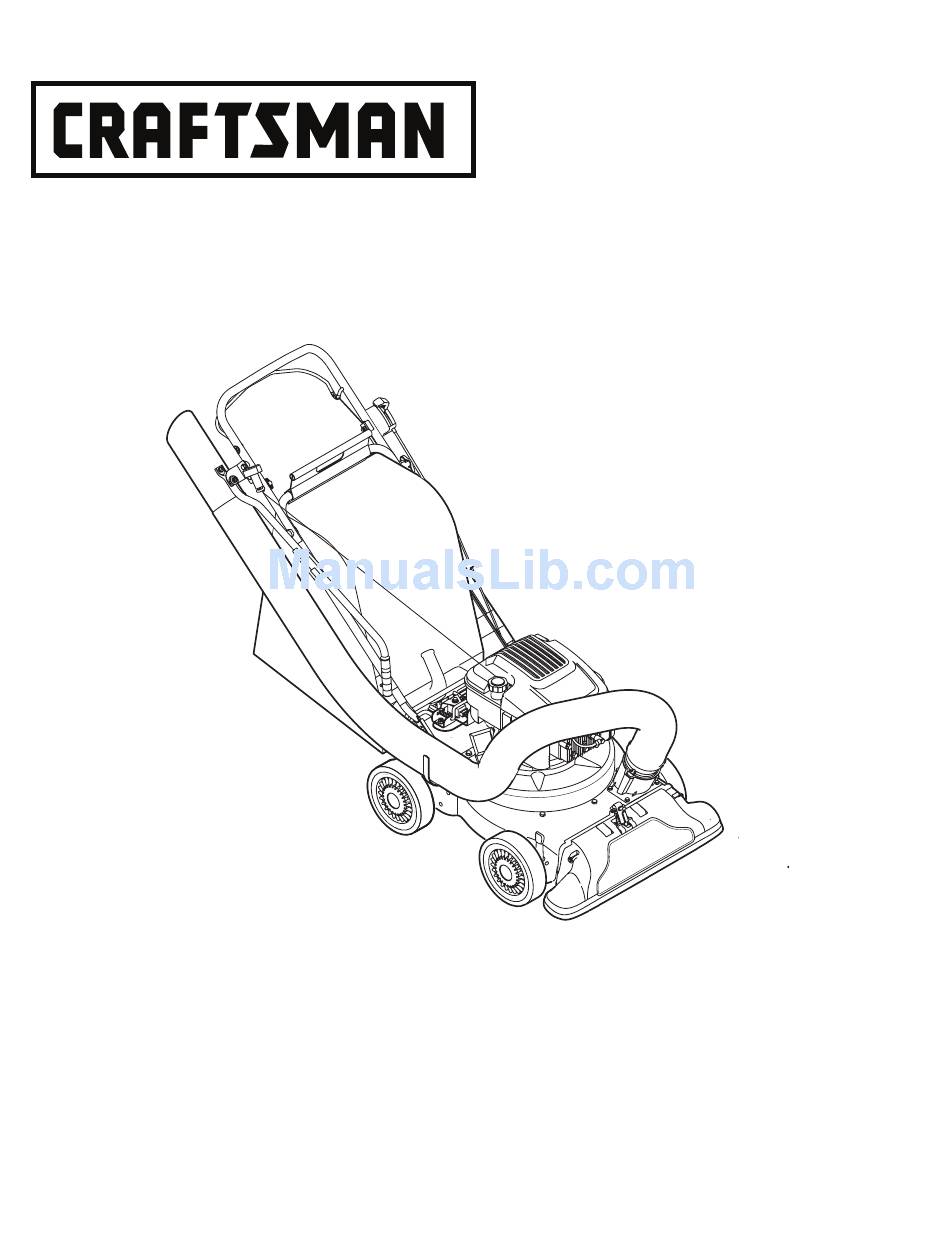

Operator's Manual
6.5 Horse Power
POWER PROPELLED YARD VACUUM
Model No. 247.770990
CAUTION: Before using
this product, read this
manual and follow all
safety rules and operating
instructions.
Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.
®
Visit our web site: www.sears.com/craftsman
• SAFETY
• ASSEMBLY
• OPERATION
• MAINTENANCE
• PARTS LIST
• ESPAÑOL
FORM NO. 769-01281B
06/27/2006

Advertisement

Chapters

loading

  Related Manuals for Craftsman 247.770990

  Summary of Contents for Craftsman 247.770990

  • Page 1 CAUTION: Before using • MAINTENANCE this product, read this • PARTS LIST manual and follow all • ESPAÑOL safety rules and operating instructions. Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A. Visit our web site: www.sears.com/craftsman FORM NO. 769-01281B 06/27/2006...
  • Page 2: Table Of Contents

    Service And Adjustment ......Page 16-19 WARRANTY One Year Full Warranty on Craftsman Yard Vacuum This equipment is covered by a one-year warranty, provided that it is maintained, lubricated, and tuned up according to the instructions in the operator’s manual. During the warranty year, if this equipment experiences any failure due to defects in material or workmanship, RETURN IT TO YOUR NEAREST SEARS PARTS &...
  • Page 3: Repair Protection Agreement

    REPAIR PROTECTION AGREEMENT Congratulations on making a smart purchase. Your new Craftsman® Purchase a Repair Protection Agreement now and protect yourself product is designed and manufactured for years of dependable opera- from unexpected hassle and expense. tion. But like all products, it may require repair from time to time. That’s...
  • Page 4: Safe Operation Practices

    SAFE OPERATION PRACTICES WARNING: Engine Exhaust, some of its constituents, and certain vehicle components contain or emit chemicals known to State of California to cause cancer and birth defects or other reproductive harm. DANGER: This machine was built to be operated according to the rules for safe operation in this manual. As with any type of power equipment, carelessness or error on the part of the operator can result in serious injury.
  • Page 5 SAFE OPERATION PRACTICES Operation Maintenance & Storage 1. Do not put hands and feet near rotating parts or in the feeding chambers 1. Never tamper with safety devices. Check their proper operation regularly. and discharge opening. Contact with the rotating impeller can amputate 2.
  • Page 6: Assembly

    ASSEMBLY IMPORTANT: This unit is shipped without gasoline or oil in the engine. Upper Handle Be certain to service engine with gasoline and oil as instructed in the Drive Control separate engine manual before operating your machine. Speed Control Wing Nut NOTE: Reference to right and left hand side of the Yard Vacuum is Upper Hose Handle Bracket...
  • Page 7: Attaching The Handle

    ASSEMBLY ATTACHING THE HANDLE 1. Remove the hairpin clips from the handle brackets and remove the carriage screws and wing nuts from the lower handle. a. Place the bottom holes in lower handle over the pins on the handle brackets and secure with hairpin clips. See Figure 2. b.
  • Page 8 ASSEMBLY 6. a. Snap the hose handle first into the upper hose handle bracket Upper and then into the lower hose handle bracket. Hose b. Lay hose tubing on hanger bracket next to chipper chute. See Handle Figure 6. Bracket ATTACHING THE BAG 7.
  • Page 9: Assembly

    ASSEMBLY ATTACHING THE BLOWER CHUTE NOTE: The bag must be removed before installing the blower chute. 8. a. Grasp blower chute with one hand and slide locking rod on mounting bracket with other hand toward engine. Use the end of mounting bracket as leverage when sliding the locking rod.
  • Page 10: Operation

    Fully squeeze the drive control against the upper handle to engage the wheels; release to disengage. (DO NOT slip clutch). Meets ANSI Safety Standards Craftsman Yard Vacuums conform to the safety standard of the American National Standards Institute (ANSI).
  • Page 11: Hose Assembly

    OPERATION Choke Control 1. Check the oil level making certain not to rub the dipstick along the inside walls of the oil fill tube. This would result in a false dipstick The choke control is used to choke the carburetor and assist in starting reading.
  • Page 12 OPERATION TO STOP ENGINE 1. Move throttle control lever to STOP or OFF position. 2. Disconnect spark plug wire and ground it to the retaining post to prevent accidental starting while the equipment is unattended. WARNING: When moving throttle control lever, be careful of heated surfaces and sharp edges on muffler guard.
  • Page 13: Operation

    OPERATION TO REMOVE BLOWER CHUTE 1. Grasp blower chute with one hand and pull lock rod on mounting bracket with other hand toward engine to release. Refer to Figure 7. 2. Remove blower chute from over the rim of the discharge opening. USING THE NOZZLE VACUUM 1.
  • Page 14: Maintenance

    MAINTENANCE CLEAN EQUIPMENT 1. Clean the Yard Vacuum thoroughly after each use. 2. Wash bag periodically with water. Allow to dry thoroughly in shade. 3. If the flail screen becomes clogged, remove and clean as instructed in the SERVICE AND ADJUSTMENTS section. NOTE: Cleaning with a forceful spray of water is not recommended as it could contaminate the fuel system.
  • Page 15: Maintenance

    MAINTENANCE 2. Remove pleated filter from plastic housing cover and replace with clean or new filter. 3. Tilt cover up into place and tighten screw. NOTE: If the filter is torn or damaged in any way, replace it. WARNING: Temperature of muffler and nearby areas may exceed 150˚...
  • Page 16: Service And Adjustment

    SERVICE & ADJUSTMENTS WARNING : Do not at any time make any adjustment to the unit without first stopping engine and discon- necting spark plug wire. NOZZLE HEIGHT ADJUSTMENT The nozzle can be adjusted to any six positions, ranging from 5/8” to 4 1/8”...
  • Page 17: Carburetor Adjustment

    SERVICE & ADJUSTMENTS CARBURETOR ADJUSTMENT WARNING: If any adjustments (e.g. carburetor) are made to the engine while the engine is running, keep clear of all moving parts. Be careful of heated surfaces and muffler. The carburetor has been pre-set at the factory and should not require adjustment.
  • Page 18 SERVICE & ADJUSTMENTS SHARPENING OR REPLACING CHIPPER BLADE NOTE: When tipping the unit, empty the oil and fuel tank and keep engine spark plug side up. 1. Disconnect and ground the spark plug wire to retaining post. 2. Remove hose assembly and bag assembly. 3.
  • Page 19 SERVICE & ADJUSTMENTS 7. Carefully tilt and support the unit up to provide access underneath to the nozzle mounting hardware and impeller. Remove the three shoulder bolts securing the black plastic lower flail housing to the lower housing. Refer to Figure 25. Black Plastic 8.
  • Page 20: Off-Season Storage

    OFF-SEASON STORAGE Prepare your Craftsman Yard Vacuum for storage at the end of the • Do not drain the gas tank and carburetor if using fuel stabilizer. season or if the unit will not be used for 30 days or longer. A yearly In all cases, drain all the oil from the crankcase (this should be done check-up by your local Sears Parts &...
  • Page 21: Troubleshooting

    TROUBLESHOOTING Problem Cause Remedy 1. Throttle lever not in correct starting position. 1. Move throttle lever to FAST or START position. Engine fails to start 2. Spark plug wire disconnected. 2. Connect wire to spark plug. 3. Choke not in ON position. 3.
  • Page 22: Parts List

    PARTS LIST...
  • Page 23 Craftsman 6. H.P. Yard Vacuum Model 7.770990 Ref. No. Part No. Description Ref. No. Part No. Description 731-0981A Hub Cap 710-1650 Shoulder Screw, #12-24 x .30 x .46 749-04163 Upper Handle 710-1220 Screw, #12-16 x .750 720-0279 Knob 711-04245 Impeller Hub...
  • Page 24 Craftsman 6. H.P. Yard Vacuum Model 7.770990...
  • Page 25 Craftsman 6. H.P. Yard Vacuum Model 7.770990 Ref. No. Part No. Description Ref. No. Part No. Description 664-0094 Bag Assembly 764-0631A 681-0154 Screen Assembly 631-0083 Chute Assembly 710-1054 Hex Screw 5/16-24 x 1.0 736-0247 Flat Washer.375 ID x 1.25 OD...
  • Page 26 Craftsman 6. H.P. Engine Model No. 1K0 For Yard Vacuum Model 7.770990...
  • Page 27 Craftsman 6. H.P. Engine Model No. 1K0 For Yard Vacuum Model 7.770990...
  • Page 28 Craftsman 6. H.P. Engine Model No. 1K0 For Yard Vacuum Model 7.770990...
  • Page 29 Craftsman 6. H.P. Engine Model No. 1K0 For Yard Vacuum Model 7.770990 Ref. No. Part No. Description Ref. No. Part No. Description 697322 Cylinder Assembly 697316 Rope-Starter (Cut to Required Length) 399269 Kit-Bushing/Seal 281434 Grip-Starter Rope 299819† Seal-Oil (Magneto Side)
  • Page 30 Craftsman 6. H.P. Engine Model No. 1K0 For Yard Vacuum Model 7.770990 Ref. No. Part No. Description Ref. No. Part No. Description 356. 496381 Wire-Stop 684. 690345 Screw (Breather Passage Cover) 358. 497316 Engine Gasket Set 689. 691855 Spring-Friction 363.
  • Page 31: Safety Labels

    SAFETY LABELS WARNING This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this manual before attempting to operate this machine. Failure to com- ply with these instructions may result in personal injury.
  • Page 32 (This page applicable in the U.S.A. and Canada only.) Sears, Roebuck and Co., U.S.A. (Sears), the California Air Resources Board (CARB) and the United States Environmental Protection Agency (U.S. EPA) Emission Control System Warranty Statement (Owner’s Defect Warranty Rights and Obligations) EMISSION CONTROL WARRANTY COVERAGE IS APPLICABLE TO CERTI- YEAR 1997 AND LATER ENGINES WHICH ARE PURCHASED AND USED FIED ENGINES PURCHASED IN CALIFORNIA IN 1995 AND THEREAF-...
  • Page 33 Look For Relevant Emissions Durability Period and Air Index Information On Your Engine Emissions Label Engines that are certified to meet the California Air Resources Board (CARB) Tier 2 Emission Standards must display information regarding the Emissions Durability Period and the Air Index. Sears, Roebuck and Co., U.S.A. makes this information available to the consumer on our emission labels.
  • Page 34: Español

    Manual del operador ® 6.5 caballos de fuerza ASPIRADORA PARA PATIOS CON PROPULSIÓN Número de modelo 247.770990 • SEGURIDAD • MONTAJE • OPERACIÓN PRECAUCIÓN: antes de • MANTENIMIENTO utilizar este producto, lea • LISTADO DE PIEZAS este manual y siga todas las •...
  • Page 35 Número de servicio .....Cubierta posterior GARANTÍA Garantía completa de un año para la aspiradora para patios Craftsman Este equipo está cubierto por una garantía de un año, siempre que se mantenga, lubrique y ajuste de acuerdo con las instrucciones del presente manual del operador.
  • Page 36: Acuerdo De Protección Para Reparaciones

    Felicitaciones por haber realizado una adquisición inteligente. El técnico de Sears para los productos que requieren reparación producto Craftsman® que ha adquirido está diseñado y fabricado a domicilio, además de una programación conveniente para la para brindar muchos años de funcionamiento confiable. Pero como reparación...
  • Page 37: Prácticas Operación Seguras

    PRÁCTICAS DE OPERACIÓN SEGURAS ADVERTENCIA: el escape del motor de este producto, algunos de sus componentes y algunos com- ponentes del vehículo contienen o emiten productos químicos que el estado de California considera que pueden producir cáncer, defectos de nacimiento u otros problemas reproductivos. PELIGRO: esta máquina está...
  • Page 38 PRÁCTICAS DE OPERACIÓN SEGURAS Operación Mantenimiento y almacenamiento 1. No ponga las manos o los pies cerca de las piezas rotatorias o en las 1. Nunca manipule los dispositivos de seguridad de manera imprudente. cámaras de alimentación ni en la abertura de descarga. El contacto con el Controle periódicamente que funcionen de forma adecuada.
  • Page 39: Montaje

    MONTAJE IMPORTANTE: Esta unidad se envía sin gasolina ni aceite en el mo- tor. Antes de operar la máquina cargue el motor con gasolina y aceite como se indica en el manual separado del mismo. NOTA: Las referencias a los lados derecho e izquierdo de la aspira- dora para patios se hacen observando la máquina desde la posición de operación.
  • Page 40 MONTAJE MONTAJE DE LA MANIJA 1. Saque los broches de horquilla de los soportes de la manija, y saque los tornillos del carro y las tuercas de mariposa de la manija inferior. a. Sitúe los agujeros inferiores de la manija inferior sobre los pernos de los soportes de la manija, y asegúrelos con broches de horquilla.
  • Page 41 MONTAJE 6. a. Primero, una a presión la manija de la manguera con el soporte para la manija de la manguera superior, y después con el soporte de la manguera inferior. b. Sitúe el caño de la manguera en el gancho de soporte junto al canal de la cortadora.
  • Page 42 MONTAJE INSTALAR EL CANAL DE SOPLADO NOTA: hay que retirar la bolsa antes de instalar el canal de soplado. 8. a. Tome el canal de soplado con una mano y deslice la varilla de seguridad del soporte de montaje hacia el motor con la otra mano.
  • Page 43: Operación

    (NO suelte el embrague. Cumple con los estándares de seguridad de ANSI Las aspiradoras para patios de Craftsman cumplen con los estándares de seguridad del instituto estadounidense de estándares nacionales (ANSI).
  • Page 44 OPERACIÓN Control de obturación 1. Compruebe el nivel de aceite asegurándose que la varilla del nivel de aceite no roce con las paredes interiores del tubo de llenado El control de obturación se utiliza para cebar el carburador y ayudar a de aceite.
  • Page 45 OPERACIÓN PARA DETENER EL MOTOR 1. Mueva las palancas de control del regulador a la posición STOP (detención) u OFF (apagado). 2. Desconecte el cable de la bujía de la bujía y colóquelo a masa contra el poste de retención para evitar que se encienda acciden- talmente mientras no se está...
  • Page 46 OPERACIÓN EXTRACCIÓN DEL CANAL DE SOPLADO 1. Tome el canal de soplado con una mano y tire de la varilla de seguridad del soporte de montaje hacia el motor con la otra mano para soltarlo. Consulte la figura 7. 2. Saque el canal de soplado por encima del borde de la abertura de descarga. USO DEL PICO DE LA ASPIRADORA 1.
  • Page 47: Mantenimiento

    MANTENIMIENTO LIMPIEZA DEL EQUIPO 1. Limpie cuidadosamente la aspiradora para patios después de cada uso. 2. Lave la bolsa con agua periódicamente. Permita que se seque bien en un sitio a la sombra. 3. Si se tapa la pantalla de desgranado, sáquela y límpiela como se indica en la sección SERVICIO Y AJUSTES.
  • Page 48 MANTENIMIENTO SERVICIO DEL FILTRO DE AIRE El filtro de aire evita el ingreso al carburador de suciedad, polvo, etc. perjudiciales y evita que los mismos sean introducidos dentro del mo- tor. Además, dicho filtro es importante para la vida útil y el rendimiento del motor.
  • Page 49 SERVICIO Y AJUSTES ADVERTENCIA: bajo ninguna circunstancia realice ningún tipo de ajuste a la unidad sin detener el motor y desconectar el cable de la bujía con anterioridad. AJUSTE DE LA ALTURA DEL PICO Puede ajustar el pico en seis posiciones que varían desde 5/8” a 4 1/8”...
  • Page 50 SERVICIO Y AJUSTES AJUSTE DEL CARBURADOR ADVERTENCIA: si se realizan ajustes al motor mientras el mismo está en marcha (por ejemplo, al carburador), aléjese de todas las piezas móviles. Tenga cuidado con las superficies calientes y con el silenciador. El carburador se ha preconfigurado en la fábrica, y no debe necesitar más ajustes.
  • Page 51 SERVICIO Y AJUSTES AFILADO O REEMPLAZO DE LAS HOJAS DE LA CORTADORA NOTA: cuando incline la unidad, vacíe el depósito de combustible y aceite, y mantenga el lado de la bujía hacia arriba. 1. Desconecte el cable de la bujía y póngalo de manera que haga masa contra el poste de retención.
  • Page 52 SERVICIO Y AJUSTES 7. Incline la unidad con cuidado y apóyela hacia arriba para obtener acceso por la parte inferior al material de montaje del pico y al motor. Retire los tres tornillos con reborde que aseguran el pico de plástico negro a la caja inferior.
  • Page 53: Almacenamiento Fuera De Temporada

    ALMACENAMIENTO FUERA DE TEMPORADA Prepare la aspiradora para patios Craftsman para su almacenamiento En todos los casos, drene el aceite del cárter (lo que debería hacerse al finalizar la temporada, o si no va a utilizar la unidad durante 30 tras la operación del motor, mientras esté...
  • Page 54: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS Problema Causa Remedio 1. La palanca del regulador no está en la posición de 1. Mueva la palanca del regulador a la posición FAST El motor no arranca arranque correcta. (rápido) o START (inicio). 2. Se ha desconectado el cable de la bujía. 2.
  • Page 55 SAFETY LABELS WARNING This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this manual before attempting to operate this machine. Failure to com- ply with these instructions may result in personal injury.
  • Page 56 (Esta página se aplica sólo en EE.UU. y Canadá). Sears, Roebuck and Co., U.S.A. (Sears), el Consejo de Recursos Ambientales de California (CARB) y la Agencia de Protección Ambiental de los Estados Unidos (EPA) Declaración de garantía del sistema de control de emisiones (derechos y obligaciones de la garantía de defectos del propi- etario) LA COBERTURA DE LA GARANTÍA DE CONTROL DE EMISIONES ES Y PARA LOS MODELOS CERTIFICADOS DEL AÑO 1997 Y POSTERIORES,...
