Dégagement de séparation à respecter
L'emplacement doit être assez grand pour permettre d'ouvrir
complètement la porte de la sécheuse.

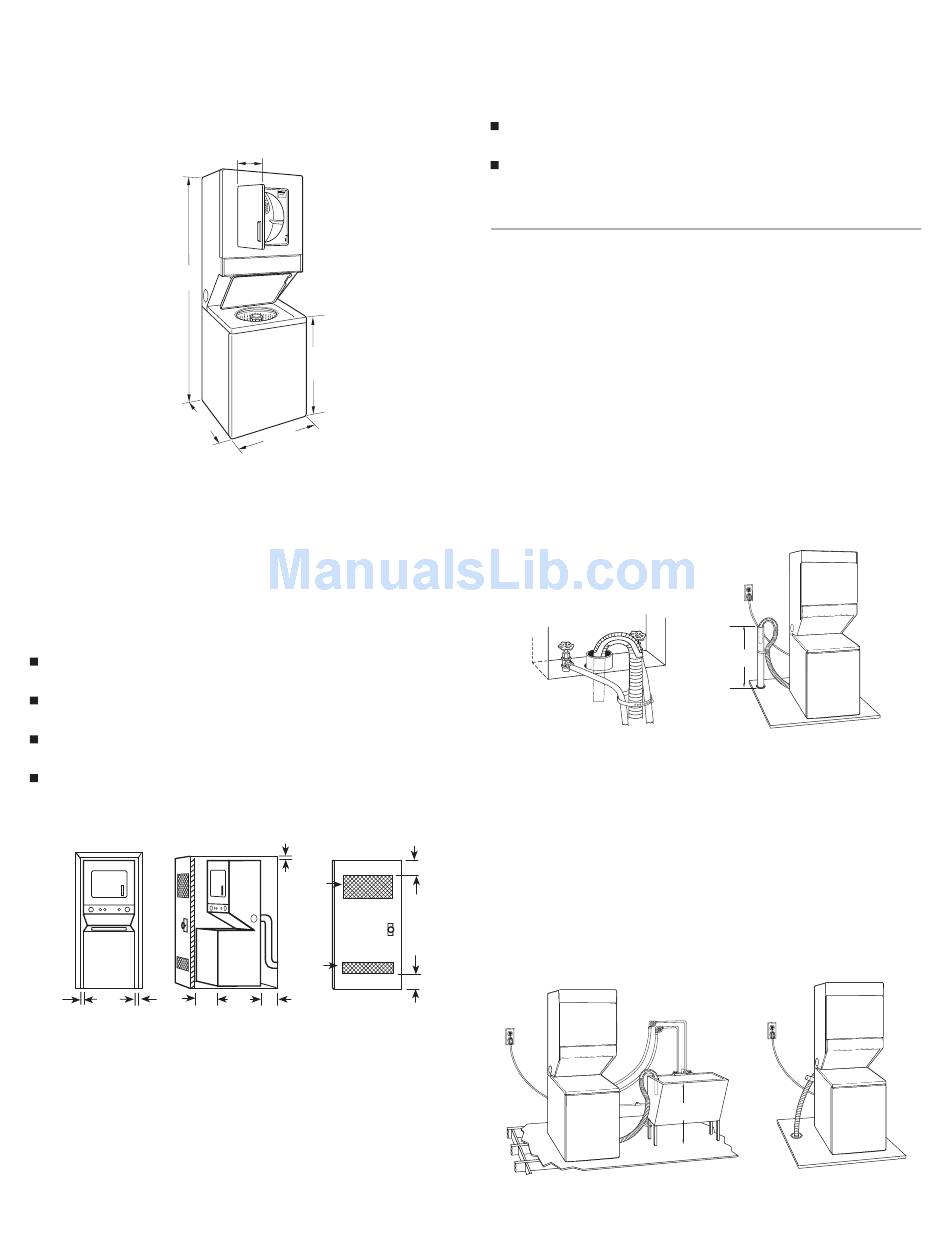

Dimensions de la laveuse/sécheuse
71 ¾"
(1822 mm)
*27 ¼"
(692 mm)
*La plupart des installations requièrent un espace minimum de
5" (127 mm) derrière la sécheuse pour le conduit d'évacuation
avec coude. Voir "Exigences concernant l'évacuation".
Espacement minimum pour une installation dans
un encastrement ou dans un placard
On recommande les dimensions d'espacement suivantes pour
cette laveuse/sécheuse. Cette laveuse/sécheuse a été testée
pour une installation avec dégagement de 0" (0 mm) sur les côtés,
à l'arrière et au sommet. L'espacement recommandé doit être
considéré pour les raisons suivantes :
On prévoira un peu plus d'espace pour faciliter l'installation
et l'entretien.
Un espace supplémentaire peut être requis pour les moulures
de porte et de plancher et pour les plinthes.
Un espace supplémentaire de chaque côté de la laveuse/
sécheuse est recommandé pour réduire le transfert du bruit.
Pour une installation dans un placard avec porte, on doit
prévoir des ouvertures minimums d'entrée d'air en haut et en
bas de la porte. Les portes à claire-voie offrant des ouvertures
équivalentes de passage de l'air sont acceptables.
1" 23 " ⁄ 1" 1"*
7
8
(25 mm) (606 mm) (25 mm)
(25 mm)
A
A. Encastrement
B. Vue latérale - placard ou endroit exigu
C. Porte de placard avec orifices d'entrée d'air
*Espacement requis
**L'espacement à l'arrière peut être de 0" (0 mm) lorsque le
système d'évacuation de la maison est aligné directement avec
l'évacuation de la sécheuse.
14
15 "
⁄
3
8
(391 mm)
32 "
⁄
1
8
(816 mm)
23 "
⁄
7
8
(606 mm)
1"
(25 mm)
48 po 2
(310 cm 2 )
24 po 2
(155 cm 2 )
5"**
27¼"
(692 mm) (127 mm)
B C
Installation dans une maison mobile - autres exigences
Cette laveuse/sécheuse peut être installée dans une maison
mobile. L'installation doit être conforme à la norme canadienne
sur les maisons préfabriquées CAN/CSA-Z240 MH.
L'installation dans une maison mobile exige :
Système d'évacuation en métal disponible et en vente en
magasin.
Dispositions spéciales dans les maisons mobiles pour l'apport
d'air de l'extérieur dans la sécheuse. L'ouverture (telle qu'une
fenêtre à proximité) devrait être au moins deux fois plus
grande que l'ouverture de décharge de la sécheuse.
La laveuse/sécheuse peut être installée en utilisant le système
de vidange avec tuyau de rejet à l'égout (au plancher ou mural),
le système de vidange avec évier de buanderie, ou le système
de vidange au plancher. Choisissez la méthode d'installation
du tuyau de vidange dont vous avez besoin. Voir "Autres pièces".
Système de vidange avec tuyau de rejet à l'égout - mural
ou au plancher (illustrations A et B)
La vidange avec tuyau de rejet à l'égout nécessite un tuyau de
rejet à l'égout d'un diamètre minimum de 2" (51 mm). La capacité
minimum de vidange ne peut pas être de moins de 17 gal. (64 L)
par minute. Un adaptateur de 2" (51 mm) à 1" (25 mm) de diamètre
est disponible pour le tuyau de rejet à l'égout. Voir "Autres
pièces".
Le dessus du tuyau de rejet à l'égout doit être au moins à
39" (991 mm) de hauteur et au maximum à 96" (2,4 m) du bas
de la laveuse.
Système de vidange avec évier de buanderie
(illustration C)
L'évier de buanderie nécessite une capacité minimum de
20 gal. (76 L). Le dessus de l'évier de buanderie doit être au moins
à 34" (864 mm) au-dessus du sol et au maximum à 96" (2,4 m)
du bas de la laveuse.
3" (76 mm)
Système de vidange par le plancher (illustration D)
Le système de vidange par le plancher nécessite un brise-siphon
qui peut être acheté séparément. Voir "Autres pièces".
Le brise-siphon doit être au moins à 28" (711 mm) du bas de
la laveuse. Des tuyaux supplémentaires peuvent être requis.
3" (76 mm)
Système de vidange
39"
(991 mm)
A
34"
(864 mm)
C
B
