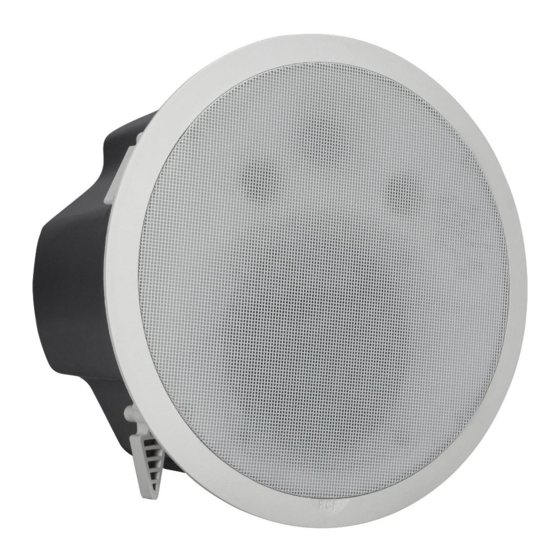

Monitor series two-way ceiling monitor speaker system
Hide thumbs Also See for MQ50C:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual
TWO-WAY CEILING MONITOR SPEAKER SYSTEM
DIFFUSORE MONITOR A DUE VIE PER CONTROSOFFITTO
User manual
Manuale d'uso
the rules of sound
MQ50C

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MQ50C and is the answer not in the manual?

Questions and answers

Related Manuals for RCF MQ50C

Summary of Contents for RCF MQ50C

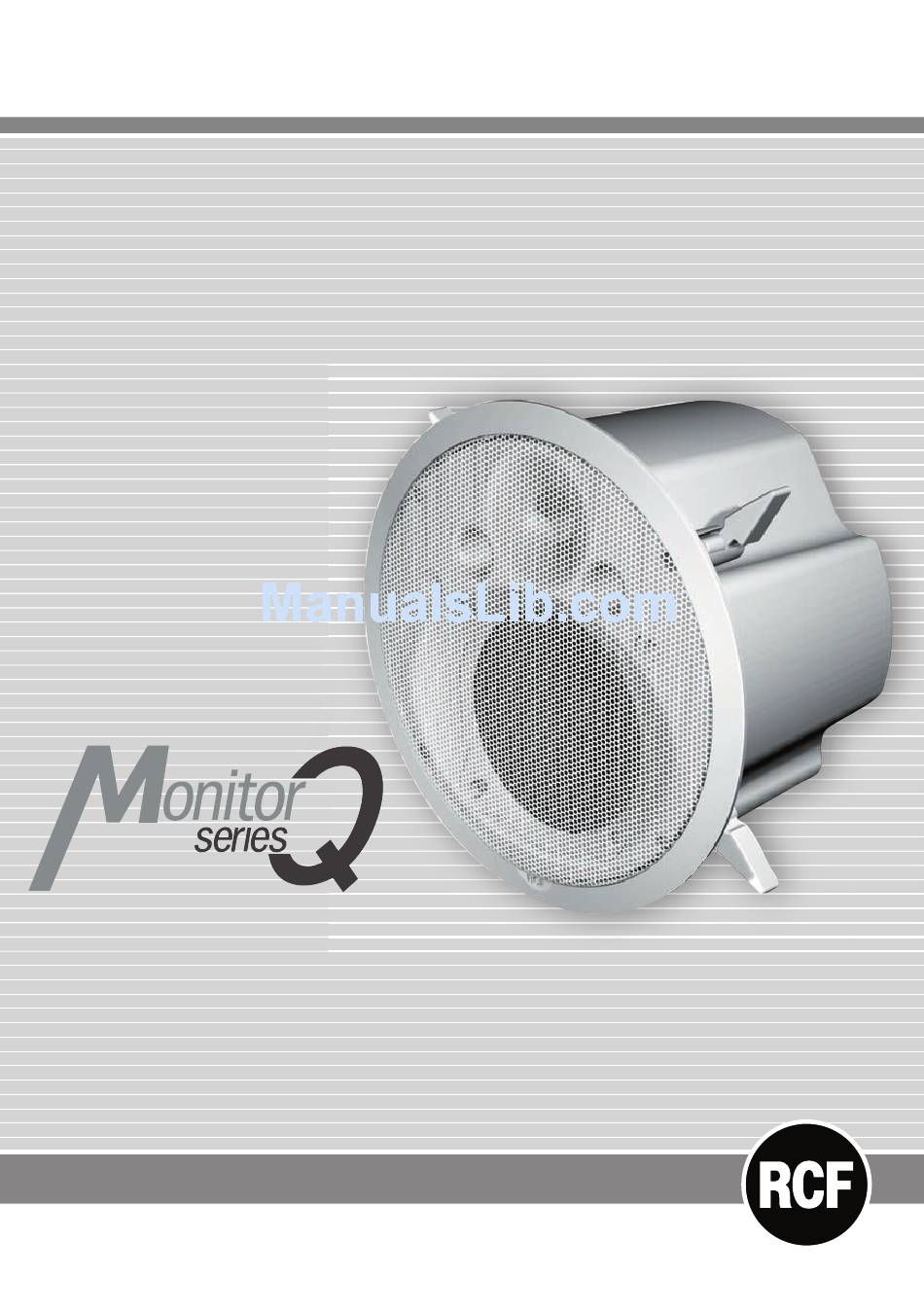

  • Page 1 MQ50C TWO-WAY CEILING MONITOR SPEAKER SYSTEM DIFFUSORE MONITOR A DUE VIE PER CONTROSOFFITTO User manual Manuale d’uso the rules of sound...

  • Page 2: Avvertenze Per La Sicurezza

    Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
  • Page 3 11. PERDITA DELL’UDITO L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende dalla durata dell’esposizione. Per evitare un’esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è...
  • Page 4 RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne l’affidabilità e prestazioni elevate. è un diffusore acustico a plafoniera dal design elegante, indicato per MQ 50C essere installato ad incasso in controsoffittature o pannelli. impiega un woofer da 5” con tweeter a dome da 25 mm-1” caricato MQ 50C da guida d’...
  • Page 5 2. Collegare il morsetto corrispondente al (–) al conduttore “negativo” (–) della linea audio, che fa capo al morsetto dell’amplificatore contrassegnato con “0” o “COM” (fig.2). 3. Collegare il morsetto corrispondente al (+) al conduttore “positivo” (+) della linea audio. Fig.

  • Page 6: Istruzioni Di Installazione

    CAVI D’INGRESSO Per il collegamento del diffusore utilizzare dei cavi aventi un’adeguata sezione. Maggiore è la distanza fra l’amplificatore ed il diffusore, e maggiore dovrebbe essere la sezione dei cavi di collegamento, per limitare le perdite di segnale lungo la linea. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi, e compromettano il buon funzionamento dell’impianto audio, i cavi per diffusori non devono essere canalizzati assieme ai conduttori dell’energia elettrica, ai cavi microfonici, o a linee audio a basso livello (es.
  • Page 7 Nel caso si vogliano tinteggiare la flangia e la griglia dello stesso colore del soffitto, occorre procedere nel modo seguente (Fig. 5): • Togliere la griglia se è già inserita. • Coprire il frontale della plafoniera con la copertura in plastica di protezione a corredo, che lascia in vista la flangia da tinteggiare.
  • Page 8 CARATTERISTICHE TECNICHE MQ50C Tipo di cassa Bass reflex a due vie Altoparlanti woofer 5” tweeter 1” a dome di tela trattata Sensibilità 91 dB SPL 1W/1m Risposta in frequenza (-10dB) 70 - 20000 Hz Livello di pressione sonora alla potenza musicale...

  • Page 9: Important Notes

    (screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers.
  • Page 10 11. HEARING LOSS Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level that leads to hearing loss is different from person to person and depends on the duration of exposure. To prevent potentially dangerous exposure to high levels of acoustic pressure, anyone who is exposed to these levels should use adequate protection devices.
  • Page 11 RCF S.p.A. would like to thank you for having purchased this product, which has been designed to guarantee reliability and high performance. is ceiling speaker featuring elegant design that can be flush-mounted MQ 50C in false ceilings or panels. incorporates a 5” woofer and has a 25 mm (1”) tweeter loaded by a MQ 50C wave guide.
  • Page 12 Connect the negative terminal (-) of the speaker to the “negative” (-) of the audio line, that leads from the amplifier terminal marked -, “0” or “COM” tap of the amplifier (Fig. 2). Connect the positive terminal (+) of the speaker to the “positive” (+) conductor of the audio line.

  • Page 13: Input Cables

    When two speakers reproduce the same frequencies but with phase differences, these frequencies may be annulled. In sound systems, speakers are often situated in adjacent positions and the sound waves produced interact with each other. If a speaker is connected incorrectly; i.e. the polarity of the audio line conductors is inverted, the audio signals are transmitted with differences in phase and correct reproduction is therefore jeopardized.

  • Page 14: Installation Instructions

    4 screw-areas used to install the speakers on false-ceiling, then push on these points till the grille is locked. • Use a flat thin screw-driver to pull-out the grille, levering between the plastic frame and the grille, in the cave position where the RCF logo is moulded.
  • Page 15 Fig. 5 TECHNICAL SPECIFICATION MQ50C Type of Speaker Two way bass reflex Speaker 5” Woofer 1” Dome tweeter Sensitivity 91 dB SPL 1W/1m Frequency response 70 - 20000 Hz 112 dB Max Power/RMS 120/60W Bypass Constant voltage 70.7 - 100 V Impedance [Bypass] 16 Ω...
  • Page 16 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. the rules of sound RCF SpA: Via Raffaello, 13 - 42010 Reggio Emilia > Italy tel. +39 0522 274411 - fax +39 0522 274484 - e-mail: rcfservice@rcf.it...
