Porter-Cable 643 Instruction Manual

Hide thumbs Also See for 643:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Instruction
manual
To learn more about Porter-Cable
visit our website at:
http://www.porter-cable.com
Copyright © 2006 Porter-Cable
ESPAÑOL: PÁGINA 19
FRANÇAIS : PAGE 37

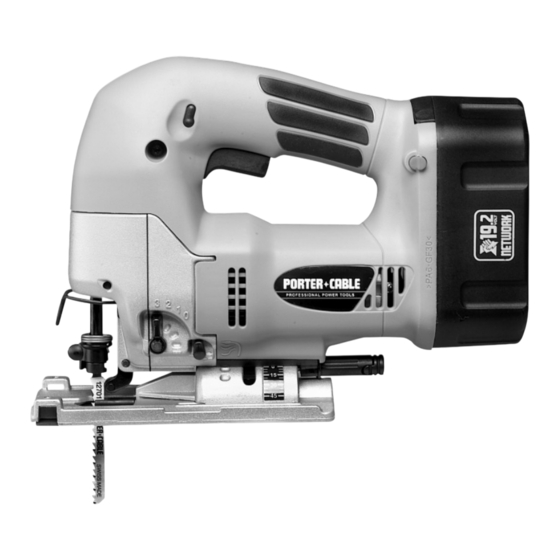

Cordless Jigsaw
Please make certain that the person who is
to use this equipment carefully reads and
understands these instructions before starting
operations.
The Model and Serial No. plate is located on the
main housing of the tool. Record these numbers in
the spaces below and retain for future reference.
Model No. __________________________________
Type _______________________________________
®
Serial No. __________________________________
Part No. A15876 - 03-14-06 - Rev. B
MODEL 643
