Eigen- und Fernsteuerung
Beim Einschalten befindet sich das Gerät im Eigensteuerzustand, und die REMOTE-Leuchtdiode
(Fernsteuerung) ist aus. In diesem Zustand sind sämtliche Tastenfeldoperationen möglich.
Wenn das Gerät angesprochen (zum Sprechen oder Hören aufgefordert) wird, erfolgt der
Übergang in den Fernsteuerzustand, und die REMOTE-Leuchtdiode wird eingeschaltet. In
diesem Zustand ist das Tastenfeld verriegelt, und es werden ausschließlich fern abgesetzte
Befehle verarbeitet. Das Gerät kann wieder in den Eigensteuerzustand zurückversetzt werden,
indem die Taste LOCAL (Eigensteuerung) gedrückt wird. Dieser Eingriff ist jedoch nur so lange
wirksam, bis das Gerät erneut angesprochen wird oder einen anderen Befehl von der
Schnittstelle empfängt, denn dann wechselt das Gerät wieder in den Fernsteuerzustand. Bei der
GPIB-Steuerung kann die LOCAL-Taste von der Steuereinheit durch Übermittlung eines LLO-
Befehls (Local Lock Out, Eigensteuerung verriegeln) deaktiviert werden. Das Tastenfeld des
Geräts bleibt daraufhin gesperrt, bis die Steuereinheit einen GTL-Befehl (Go To Local, Springe zu
Eigensteuerung) sendet oder die REN-Schnittstellenleitung für die Fernsteuerungsfreigabe
"falsch" setzt.
ARC-Interface
ARC-Interface-Anschlüsse
Der serielle 9-Weg-Interface-D-Stecker ist an der lnstrumentenrückplatte angeordnet. Die PIN-
Anchlüsse lauten wie folgt:
Pin
1
2
3
4
5
6
7
8
9
PIN 2, 3 und 5 können als ein normales RS232-Interface mit XON/XOFF Handshaking benutzt
werden. PIN 7, 8 und 9 werden zusätzlich benutzt, wenn das Instrument am ARC-Interface
angeschlossen ist.
Unter Einsatz einer einfachen Kabelanordnung kann, wie aus der unteren Darstellung ersichtlich,
zwischen einer beliebigen Zahl von Instrumenten (bis max. 32) eine Verkettung vorgenommen
werden.
Die Verkettung besteht lediglich aus Übertragungsdaten (TXD), Empfangsdaten (RXD) und
Nullsignal-Leitungen. Es gibt keine Steuer/Handshaking-Leitungen. Somit ist ein XON/XOFF-
Protokoll erforderlich, und es ist dabei möglich, daß die Verbindung zwischen Instrumenten
lediglich drei Adern beinhaltet. Der Anschluß des Adapterkabels ist aus folgender Darstellung
ersichtlich.
72
Name Beschreibung
- Kein interner Anschluß
TXD Übertragene Daten vom Instrument
RXD Empfangene Daten am Instrument
- Kein interner Anschluß
GND Nullsignal
- Kein interner Anschluß
RXD2 Sekundäre Empfangsdaten (siehe Bild)
TXD2 Sekundäre Übertragungsdaten (siehe Bild)
GND Nullsignal

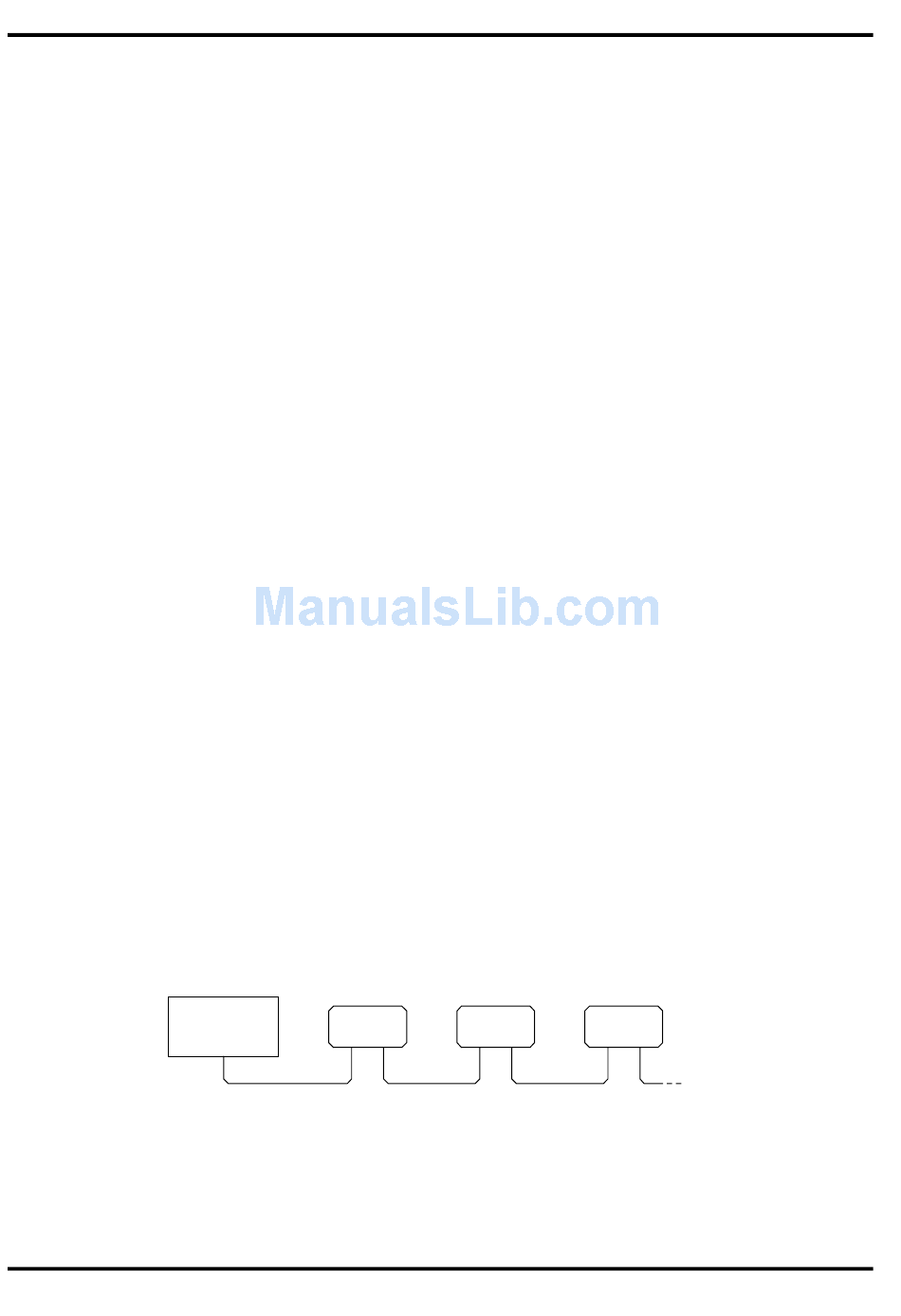

INSTRUMENT
STEUEREINHEIT
INSTRUMENT
1 2
INSTRUMENT
3
ZUM NÄCHSTEN
INSTRUMENT
